Cuvette UV en quartz réfléchissant pour instruments d'analyse -TOQUARTZ®
Caractéristiques de la cuvette UV à quartz réfléchissante
Les cuvettes UV en quartz réfléchissant TOQUARTZ® associent une conception optique de précision à des propriétés matérielles supérieures, offrant des performances exceptionnelles pour les applications de spectroscopie de réflectance et d'analyse des matériaux. Chaque cuvette est fabriquée selon des normes rigoureuses, garantissant des résultats constants dans vos procédures analytiques les plus exigeantes.
Propriétés des matériaux
-
Pureté exceptionnelle des matériaux :
Fabriqué à partir de quartz fondu de haute pureté (≥99.995% SiO₂) garantissant une interférence de fond minimale. -
Stabilité thermique :
Résiste à des températures allant jusqu'à 1100°C avec un faible coefficient de dilatation thermique (≤5,5×10-⁷/K). -
Résistance chimique :
Stabilité exceptionnelle contre les acides, les bases et les produits chimiques les plus agressifs
Propriétés optiques
-
Transparence optique :
Excellente transmission dans la gamme 200nm-2500nm sans pics d'absorption -
Surfaces optiques de précision :
Polis selon des normes optiques avec une planéité et un parallélisme élevés -
Surfaces réfléchissantes personnalisables :
Disponible avec différentes propriétés réfléchissantes adaptées à des applications spécifiques
- Volumes de chambre personnalisables
- Diverses configurations géométriques disponibles
- Plusieurs options de longueur de chemin
Spécifications techniques et dimensions de la cuvette UV en quartz réfléchissant
Spécifications techniques
| Propriété | Valeur |
| 1. Propriétés physiques | |
| Matériau | Quartz fondu de haute pureté |
| Densité | 2,20 g/cm3 |
| Dilatation thermique | 5.5×10-7/K |
| Température de fonctionnement maximale | 1100℃ |
| Conductivité thermique | 1,3 W/m-K |
| Module de Young | 72 GPa |
| Dureté Knoop | 500-600 kg/mm3 |
| 2. Propriétés chimiques | |
| Teneur en SiO₂ | ≥99.98% |
| Résistance chimique | Excellente résistance aux acides, aux bases et aux sels |
| Absorption de l'eau | <0,01% |
| Contenu de l'OH | <20 ppm |
| Impuretés métalliques | <5 ppm |
| Imperméabilité au gaz | Excellent |
| 3. Propriétés optiques | |
| Indice de réfraction | 1,458 (à 546nm) |
| Qualité de surface | Fenêtres optiques polies, exemptes de rayures et de bulles dans le trajet optique |
| Gamme de transmission | 200-2500 nm |
| Indice de réfraction | 1,4585 à 589,3 nm |
| Options de surface réfléchissante | Polie, dépolie, à paroi noire, revêtue de métal |
| Qualité de surface | 60-40 grattage |
| Planéité | λ/4 à 632,8 nm |
| Parallélisme | ≤30 secondes d'arc |
Tableau des tailles
| Modèle | Description | Longueur d'onde | Volume | Épaisseur de la paroi | Thermostabilité | OD.xHeight |
| AT-BSM-054 | Cuvette UV en quartz réfléchissant de 250μl | 200nm-2500nm | 250μl | 1mm | 600℃ | φ7x15mm |
| Modèle | Description | Longueur d'onde | Volume | Épaisseur de la paroi | Thermostabilité | OD.xHeight |
| AT-BSM-055-1 | Cuvette UV en quartz réfléchissant de 3ml | 200nm-2500nm | 3ml | 2mm | 600℃ | φ17x35mm |
| Modèle | Description | Longueur d'onde | Volume | Épaisseur de la paroi | Thermostabilité | OD.xHeight |

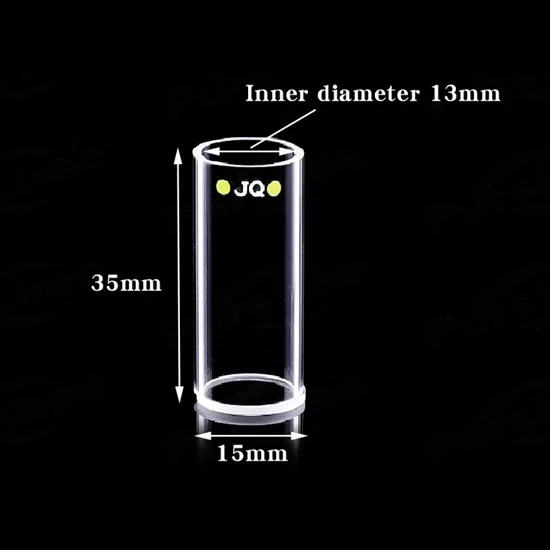

| AT-BSM-055 | Cuvette UV en quartz réfléchissant de 4,5 ml | 200nm-2500nm | 4.5ml | 1mm | 600℃ | φ15x35mm |
| Modèle | Description | Longueur d'onde | Volume | Épaisseur de la paroi | Thermostabilité | OD.xHeight |
| AT-BSM-055-4 | Cuvette UV en quartz réfléchissant de 14ml | 200nm-2500nm | 14ml | 2mm | 600℃ | φ30*30mm |
| Modèle | Description | Longueur d'onde | Volume | Épaisseur de la paroi | Thermostabilité | OD.xHeight |
| AT-BSM-034 | Cuvette UV en quartz réfléchissant de 14,5 ml | 200nm-2500nm | 14.5ml | 1,5 mm | 600℃ | φ16x100mm |
| Modèle | Description | Longueur d'onde | Volume | Épaisseur de la paroi | Thermostabilité | OD.xHeight |

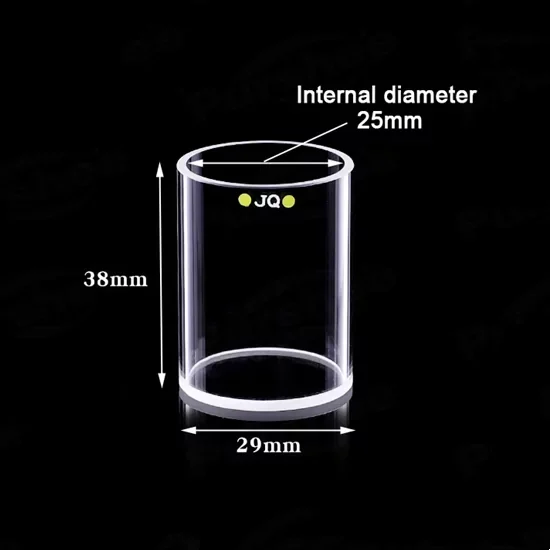

| AT-BSM-051 | Cuvette UV en quartz réfléchissant de 16 ml | 200nm-2500nm | 16ml | 2mm | 600℃ | φ29x38mm |
| Modèle | Description | Longueur d'onde | Volume | Épaisseur de la paroi | Thermostabilité | OD.xHeight |
| AT-BSM-048 | Cuvette UV en quartz réfléchissant de 20 ml | 200nm-2500nm | 20ml | 2mm | 600℃ | φ44x20mm |
| Modèle | Description | Longueur d'onde | Volume | Épaisseur de la paroi | Thermostabilité | OD.xHeight |
| AT-BSM-046 | Cuvette UV en quartz réfléchissant de 40ml | 200nm-2500nm | 40ml | 1mm | 600℃ | φ35x50mm |
| Modèle | Description | Longueur d'onde | Volume | Épaisseur de la paroi | Thermostabilité | OD.xHeight |

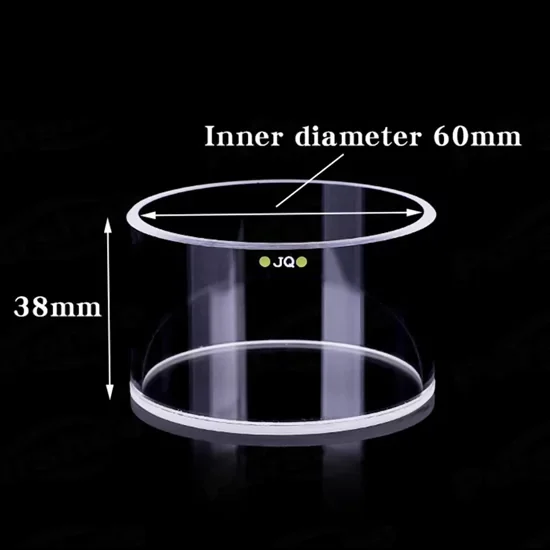

| AT-BSM-041 | Cuvette UV en quartz réfléchissant de 85 ml | 200nm-2500nm | 85ml | 2mm | 600℃ | φ64x38mm |
TOQUARTZ® Résoudre les problèmes avec la cuvette UV en quartz réfléchissant

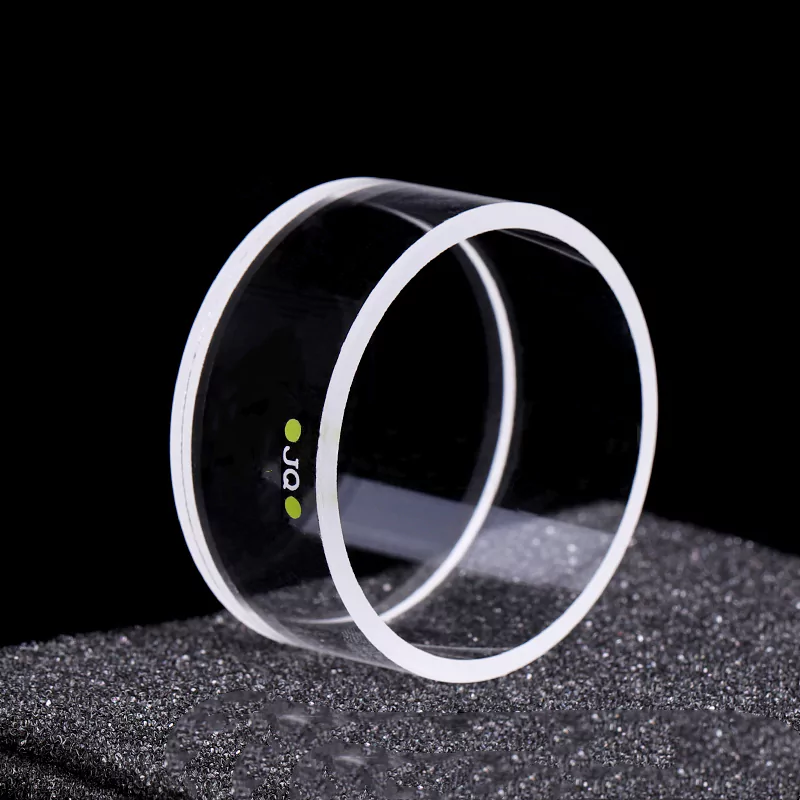

Cuvettes UV en quartz réfléchissant pour la recherche en science des matériaux
Principaux avantages
-
Optimisé pour une réflectance à faible angle (incidence de 8° à 15°)
→ Permet une analyse précise de la réflectivité de la surface des films minces et des revêtements. -
Tolérance de la profondeur de la chambre à ±0,05 mm pour la répétabilité du compactage de la poudre
→ Assure un conditionnement cohérent des échantillons et des données de réflectance reproductibles. -
Planéité de la surface réfléchissante ≤ λ/10 à 632,8 nm
→ Minimise la distorsion du signal dans la caractérisation des matériaux à haute résolution.
Solution TOQUARTZ
Un laboratoire de matériaux d'une université allemande avait besoin de cuvettes pour tester la réflectance de films nano-revêtus d'une épaisseur inférieure à 10 nm. TOQUARTZ® a fourni des cuvettes réfléchissantes personnalisées avec une planéité de λ/10 et des fenêtres optiques de 10×10 mm. Par rapport aux fournisseurs précédents, la déviation du signal a été réduite de 38%, et la répétabilité des mesures s'est améliorée, passant de ±4,2% à ±1,1% sur 50 échantillons.
Cuvettes UV en quartz réfléchissant pour les systèmes de détection par fluorescence
Principaux avantages
-
La conception à parois noires réduit la lumière parasite de >92% dans la gamme 250-400 nm
→ Améliore le rapport signal/bruit dans les essais de fluorescence de faible intensité. -
La surface intérieure réfléchissante revêtue d'Al₂O₃ permet d'obtenir une réflectivité >85% à 365 nm.
→ Maximise le retour de la lumière d'excitation pour la détection de la fluorescence des poudres. -
La géométrie personnalisée de la chambre prend en charge les échantillons de fluorescence en micro-volume de 50 à 200 µL.
→ Permet une détection à haute sensibilité avec une consommation minimale de réactifs.
Solution TOQUARTZ
Un laboratoire biotechnologique canadien a utilisé des cuves réfléchissantes TOQUARTZ® pour la détection par fluorescence de poudres dopées aux terres rares. Par rapport aux cuvettes standard, l'intensité du signal a augmenté de 47% et le bruit de fond a diminué de 63%. Le laboratoire a constaté une amélioration de 2,3 fois de la limite de détection, ce qui permet de quantifier les traces dans des volumes d'échantillons de 100 µl.

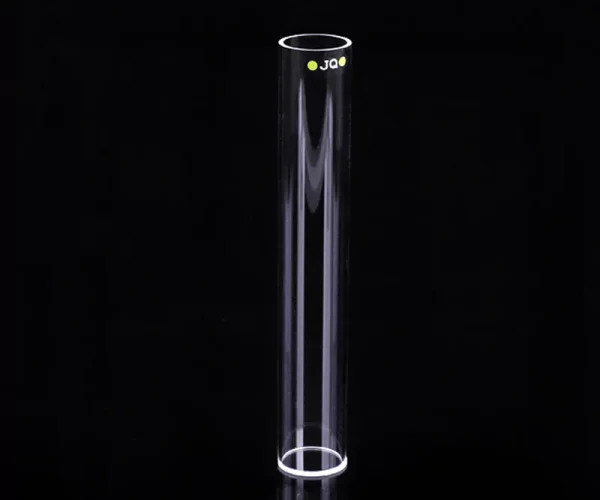

Cuvettes UV en quartz réfléchissant pour équipement de spectroscopie
Principaux avantages
-
Tolérance dimensionnelle de ±0,03 mm sur l'alignement de la fenêtre optique
→ Assure une intégration parfaite dans les porte-cuvettes automatisés. -
Variance de la transmission optique d'un lot à l'autre <1,2% sur 200-800 nm
→ Garantit la cohérence de l'étalonnage des instruments produits en série. -
Codage en série et marquage laser sur mesure pour la traçabilité des stocks
→ Soutien au contrôle de la qualité et à la traçabilité du service après-vente.
Solution TOQUARTZ
Un fabricant de spectroscopie basé aux États-Unis était confronté à un taux d'erreur d'assemblage de 18% en raison de l'incohérence des dimensions des cuvettes fournies par les fournisseurs précédents. Après avoir opté pour TOQUARTZ®, avec un contrôle de tolérance de ±0,03 mm et des cuvettes codées par lot, le taux d'erreur est tombé à <0,5%. Cela a permis de réduire les coûts de reprise de $8 400/mois et d'améliorer le taux de réussite de l'étalonnage des instruments, qui est passé à 99,2%.
Services de personnalisation pour TOQUARTZ® Reflective Quartz UV Cuvette
Dimensions personnalisées
Fenêtres optiques sur mesure avec une épaisseur de paroi et une profondeur de chambre précises selon vos spécifications.
Configurations des chambres
Géométries internes personnalisées pour les types d'échantillons spécialisés, y compris les analyses de poudres, de films ou de liquides.
Conception des trajets optiques
Trajets lumineux modifiés pour répondre à des exigences analytiques uniques, y compris des fenêtres inclinées ou des géométries de réflexion spécialisées.
Guide d'utilisation de la cuvette UV en quartz réfléchissant
Manipulation et nettoyage
- Portez toujours des gants non poudrés lorsque vous manipulez des cuvettes
- Nettoyer à l'aide de solvants de qualité laboratoire (éthanol, acétone)
- Utiliser des lingettes optiques non pelucheuses pour le séchage.
- Éviter les produits de nettoyage abrasifs susceptibles de rayer les surfaces optiques.
Recommandations en matière de stockage
- Conserver dans l'emballage de protection d'origine lorsqu'il n'est pas utilisé
- Conserver dans un environnement exempt de poussière
- Éviter le contact avec d'autres surfaces dures
- Stocker à température ambiante dans un environnement peu humide
Chargement de l'échantillon
- Respecter les recommandations en matière de volume d'échantillon
- S'assurer que le support du spectrophotomètre est bien en place.
- Pour les échantillons de poudre, utiliser des techniques d'emballage cohérentes
- Éviter les débordements qui pourraient contaminer les surfaces optiques.
Maintenance
- Inspecter régulièrement pour détecter d'éventuelles rayures ou dommages
- Recalibrer les instruments lors du passage d'un lot de cuvettes à un autre
- Pour un stockage à long terme, appliquer des capuchons anti-poussière pour protéger les surfaces optiques.
- Renvoi au fabricant pour un resurfaçage optique si nécessaire
Contactez notre équipe d'ingénieurs pour une consultation gratuite sur vos besoins en cuvettes UV à quartz réfléchissant.
Pourquoi s'associer à TOQUARTZ ?
Avantage de l'usine directe
En tant que fabricant direct, nous pouvons supprimer les nombreux liens intermédiaires.
Expertise en ingénierie
L'équipe technique guide les clients depuis la sélection des matériaux jusqu'à l'optimisation de la conception, en traduisant les spécifications en produits livrables.
Fabrication flexible
Traiter les commandes standard et personnalisées grâce à une expertise en matière de petites séries et à une rigueur de prototypage afin de respecter les délais urgents.
Qualité
Assurance
Validation en 3 étapes avant expédition :
1. la précision des dimensions,
2. pureté du matériau ,
3. les seuils de performance
Chaîne d'approvisionnement mondiale
Logistique mondiale fiable vers les centres industriels (DE/US/JP/KR en priorité) avec des étapes traçables.
Produits réimprégnés
En tant que fabricant spécialisé disposant de capacités d'usinage directes, TOQUARTZ fournit des solutions en quartz standard et personnalisées avec une assistance technique tout au long du processus de spécification et de mise en œuvre.
FAQ
Q : Quelle est la gamme de longueurs d'onde typique des cuvettes UV en quartz réfléchissant TOQUARTZ® ?
R : Les cuvettes UV en quartz réfléchissant TOQUARTZ® offrent d'excellentes performances optiques dans la gamme 200-2500 nm, couvrant les régions UV, visible et proche infrarouge, ce qui les rend adaptées à une large gamme d'applications spectroscopiques.
Q : Quels types d'échantillons sont mieux analysés avec des cuvettes UV en quartz réfléchissant ?
R : Les cuves UV en quartz réfléchissant sont idéales pour les poudres, les matériaux solides, les couches minces, les liquides opaques et tous les échantillons pour lesquels les propriétés de réflexion sont intéressantes. Elles sont particulièrement utiles pour les matériaux qui ne peuvent pas être analysés à l'aide des méthodes de transmission traditionnelles.
Q : Les cuvettes UV en quartz réfléchissant peuvent-elles être utilisées pour les échantillons liquides et les échantillons en poudre ?
R : Oui, les cuvettes UV en quartz réfléchissant TOQUARTZ® peuvent être conçues pour les échantillons liquides et poudreux. Des configurations de chambre personnalisées sont disponibles pour optimiser les performances pour des types d'échantillons spécifiques, y compris des conceptions spécialisées pour le conditionnement des poudres ou le confinement des liquides.
Q : Comment sélectionner le type de surface réfléchissante approprié à mon application ?
R : Le choix dépend de vos besoins analytiques spécifiques. Les options comprennent des surfaces polies pour la réflexion spéculaire, des surfaces givrées pour la réflexion diffuse, des conceptions à parois noires pour minimiser la lumière parasite et des surfaces revêtues de métal pour une réflectivité maximale à des longueurs d'onde spécifiques. Notre équipe technique peut vous aider à faire votre choix.
Q : Les cuvettes UV en quartz réfléchissant TOQUARTZ® peuvent-elles être utilisées pour les mesures de réflectance à faible angle dans l'analyse des couches minces ?
R : Oui, nos cuvettes sont optimisées pour la réflectance à faible angle (incidence de 8° à 15°), ce qui les rend adaptées aux tests précis de réflectivité de surface des films minces et des nano-revêtements.
Contactez notre équipe d'ingénieurs pour une consultation technique et un devis. Nous vous aiderons à sélectionner les spécifications optimales pour votre application.
