La sélection de matériaux pour la fabrication de semi-conducteurs exige des normes intransigeantes en matière de pureté, de stabilité et de compatibilité des processus.
Le verre de quartz est essentiel pour la fabrication des semi-conducteurs en raison de sa très grande pureté (>99,99% SiO₂), de son excellente stabilité thermique jusqu'à 1200°C et de sa résistance supérieure au plasma. Il permet de réaliser des processus critiques tels que la lithographie, la gravure, le dépôt et l'implantation ionique en fournissant des environnements sans contamination et en résistant à des conditions de processus extrêmes qui dégraderaient d'autres matériaux.
Des substrats pour masques photographiques aux revêtements de chambres à plasma, verre de quartz est à la base de la fiabilité et du rendement de la fabrication avancée de semi-conducteurs. Les sections suivantes détaillent ses propriétés uniques, les rôles spécifiques au processus et les meilleures pratiques en matière d'approvisionnement pour les environnements de fabrication.
Qu'est-ce que le verre quartz de qualité semi-conducteur et pourquoi l'ultra-pureté est-elle essentielle ?
Pour garantir le rendement des appareils et la fiabilité des processus dans les fabriques de semi-conducteurs, il faut des matériaux présentant le risque de contamination le plus faible possible.
Le verre de quartz de qualité semi-conducteur, également connu sous le nom de silice fondue de haute pureté, est une forme non cristalline de silice de qualité semi-conducteur. dioxyde de silicium raffiné pour contenir moins de 1 ppm d'impuretés métalliques et une teneur minimale en hydroxyle (OH). L'ultra-pureté est essentielle car les contaminants, même à l'état de traces, peuvent introduire des défauts, réduire le rendement des plaquettes et compromettre les performances des dispositifs à des nœuds de processus avancés.
Le quartz de qualité semi-conducteur est produit par hydrolyse à la flamme ou fusion électrique d'une charge de silice ultra-pure, suivie de protocoles de nettoyage et d'inspection rigoureux. Le résultat est un matériau doté d'une inertie chimique, d'une clarté optique et d'une résistance à la dévitrification exceptionnelles, ce qui le rend indispensable pour les processus de fabrication sensibles à la contamination.

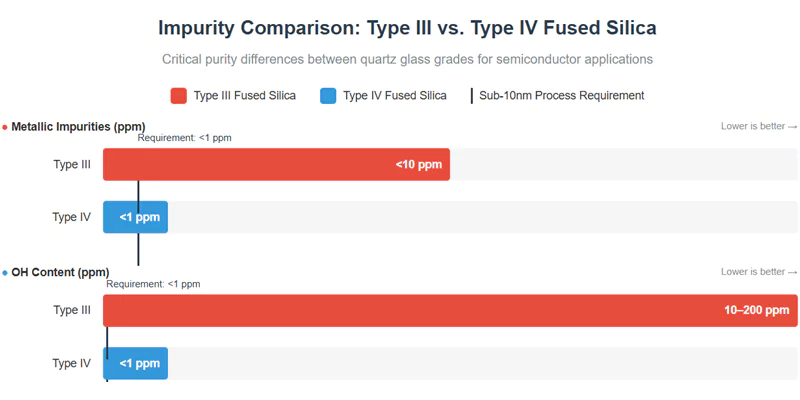

Mesures de pureté et de performance pour le quartz semi-conducteur
| Propriété | Silice fondue de type III | Silice fondue de type IV | Exigences typiques (inférieures à 10 nm) |
|---|---|---|---|
| Teneur en SiO₂ (%) | >99.95 | >99.995 | >99.995 |
| Impuretés métalliques (ppm) | <10 | <1 | <1 |
| Teneur en OH (ppm) | 10-200 | <1 | <1 |
| Nombre de particules (≥0.5μm/cm²) | <100 | <10 | <10 |
| Transmission UV (200-400nm) | 85-90% | >90% | >90% |
Pourquoi les usines de pointe dépendent-elles des composants en silice fondue ?
Le maintien de l'intégrité des processus dans les fabriques de pointe nécessite des matériaux capables de résister à des produits chimiques agressifs, à des températures élevées et à des plasmas agressifs.
Les composants en silice fondue sont privilégiés dans les usines de semi-conducteurs pour leur pureté inégalée, leur faible dilatation thermique et leur résistance à la dégradation chimique et induite par le plasma. Ces propriétés sont essentielles pour minimiser la contamination, assurer la stabilité dimensionnelle et prolonger la durée de vie des composants dans les outils de traitement critiques.
Les fabs s'appuient sur silice fondue pour les supports de plaquettesLes matériaux utilisés pour la fabrication des masques photographiques sont les revêtements de chambre, les fenêtres et les substrats de masques photographiques, lorsque des matériaux alternatifs introduiraient des niveaux inacceptables de contamination ou seraient défaillants dans les conditions du processus.
Principaux avantages de la silice fondue dans les environnements de fabrication
| Attribut | Performance de la silice fondue | Impact sur les processus de fabrication |
|---|---|---|
| Très haute pureté | <1 ppm d'impuretés métalliques | Minimise la contamination par les particules et les ions |
| Stabilité thermique | Jusqu'à 1200°C en utilisation continue | Résiste aux cycles thermiques rapides |
| Résistance au plasma | Excellent | Réduit l'érosion et le détachement de particules |
| Inertie chimique | Excellent (sauf HF) | Compatible avec les acides et les oxydants |
| Faible dilatation thermique | 0.5 × 10-⁶/K | Maintien de la précision dimensionnelle |
| Clarté optique | >90% Transmission UV | Permet la photolithographie, la métrologie |
Quels sont les procédés de fabrication de semi-conducteurs qui nécessitent des composants en verre quartz ?
Chaque étape de la fabrication des semi-conducteurs présente des défis matériels uniques que le verre de quartz est conçu pour relever.
Le verre de quartz fait partie intégrante de processus tels que la lithographie, gravure au plasma, MCV/ALD dépôt, RTP/diffusion, et implantation ionique. Son rôle varie des substrats optiques aux revêtements des chambres de traitement, garantissant à la fois la pureté du processus et la longévité de l'équipement.
La répartition suivante met en évidence les applications les plus critiques et leurs exigences techniques.
Applications du verre quartzeux dans les procédés de fabrication des semi-conducteurs
| Étape du processus | Exemples de composants en quartz | Exigences clés |
|---|---|---|
| Lithographie | Substrats pour masques photographiques, fenêtres | Transmission UV, planéité |
| Gravure au plasma | Garnitures de chambre, fenêtres, anneaux | Résistance au plasma, pureté |
| Dépôt de CVD/ALD | Tubes de réacteurs, bateaux, doublures | Haute température, inertie chimique |
| RTP/Diffusion | Tubes de four, supports de plaquettes | Résistance aux chocs thermiques |
| Implantation d'ions | Fenêtres de la ligne de faisceaux, porte-échantillons | Faible contamination, durabilité |
Systèmes de lithographie et de masque photographique
La lithographie exige des matériaux optiques présentant une transmission UV et une planéité de surface exceptionnelles.
Le verre de quartz est utilisé pour les substrats des masques photographiques et les fenêtres de projection dans l'ultraviolet profond (DUV) et l'infrarouge. lithographie dans l'ultraviolet extrême (EUV). Sa transmission élevée (>90% à 193 nm) et sa faible biréfringence garantissent un transfert précis du motif et une distorsion minimale de l'image.
Chambres de gravure et de dépôt par plasma
Les procédés plasma exposent les matériaux à des ions énergétiques et à des gaz réactifs.
Les revêtements de chambre, les fenêtres et les anneaux en verre de quartz résistent à l'érosion du plasma et empêchent la génération de particules. Leur très grande pureté minimise la contamination, ce qui permet d'obtenir des rendements élevés dans les outils de gravure et de dépôt avancés.

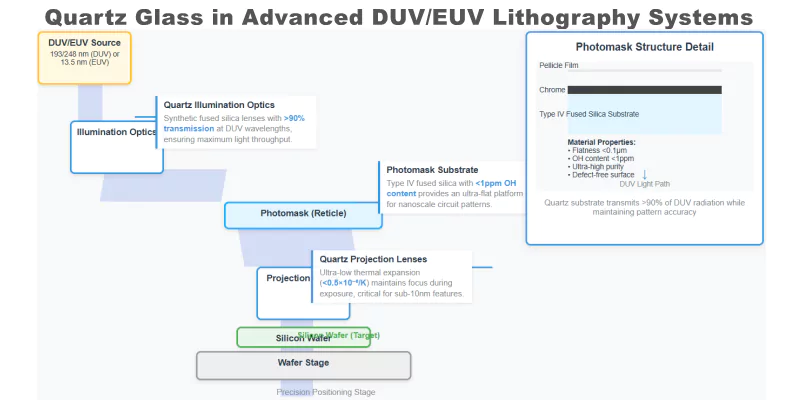

Comment le verre quartzeux permet-il d'utiliser des systèmes de lithographie avancés ?
L'obtention d'un motif à l'échelle du nanomètre nécessite des matériaux optiques présentant une transmission et une stabilité dimensionnelle maximales.
Le verre de quartz permet une lithographie avancée en servant de substrat pour les masques photographiques et de fenêtres optiques dans les systèmes d'exposition. Sa faible absorption aux longueurs d'onde DUV (193 nm, 248 nm) et sa dilatation thermique minimale (<0,5 × 10-⁶/K) permettent de maintenir la mise au point et l'alignement pendant une exposition de haute intensité.
L'utilisation de silice fondue de haute pureté réduit le risque de défauts du masque photographique et permet la production de caractéristiques inférieures à 10 nm.
Exigences en matière de matériaux pour le système de lithographie
| Composant | Spécification des matériaux | Critères de performance |
|---|---|---|
| Substrat pour masque photographique | Silice fondue de type IV | Planéité <0,1μm, OH <1ppm |
| Fenêtre de projection | Silice fondue synthétique | >90% transmission à 193 nm |
| Porte-réticule | Quartz de haute pureté | Sans particules, stabilité dimensionnelle |

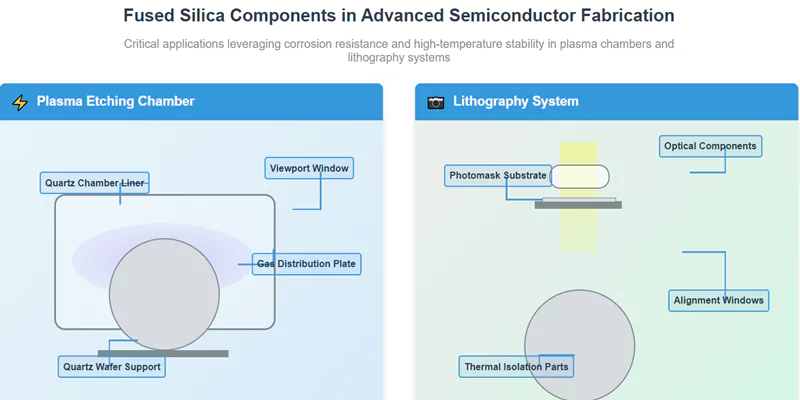

Quel est le rôle de la silice fondue dans l'équipement de traitement par plasma ?
La gravure et le dépôt par plasma font partie des environnements les plus agressifs dans les usines de semi-conducteurs.
La silice fondue est utilisée pour les revêtements de chambre, les fenêtres et les anneaux de mise au point en raison de sa résistance à l'érosion induite par le plasma et de la production minimale de particules. Son inertie chimique empêche toute réaction avec les gaz de traitement, tandis que sa faible teneur en impuretés réduit le risque de contamination du dispositif.
La longévité des pièces en silice fondue dans les outils plasma a un impact direct sur le temps de fonctionnement de l'outil et le rendement des plaquettes.
Performance de la silice fondue dans les environnements plasmatiques
| Composant | Type d'exposition au plasma | Indicateur clé de performance | Durée de vie typique (cycles) |
|---|---|---|---|
| Revêtement de la chambre | Plasmas CF₄, SF₆, O₂ | Taux d'érosion <0,1 mm/1 000h | 5,000-10,000 |
| Fenêtre | Bombardement UV/ion | Perte de transmission <5%/1 000h | 2,000-5,000 |
| Bague de mise au point | Exposition aux ions/radicaux | Génération de particules <10/cm² | 3,000-7,000 |
Pourquoi la stabilité thermique est-elle essentielle pour les applications de RTP et de diffusion ?
Traitement thermique rapide (RTP) et la diffusion nécessitent des matériaux capables de résister à des gradients de température extrêmes sans se fissurer ni se déformer.
Le verre de quartz est idéal pour les tubes de fours RTP et de fours à diffusion, les supports de plaquettes et les cuves de traitement en raison de son point de ramollissement élevé (1 730 °C) et de sa faible dilatation thermique. Ces propriétés permettent des cycles de chauffage et de refroidissement rapides (>100°C/s) tout en maintenant la précision dimensionnelle et en empêchant la génération de particules.
Mesure de la performance thermique pour RTP/Diffusion
| Propriété | Verre de quartz Valeur | Impact sur le RTP/Diffusion |
|---|---|---|
| Température maximale continue (°C) | 1,050-1,200 | Supporte le recuit à haute température |
| Dilatation thermique (10-⁶/K) | 0.5 | Minimise le stress thermique |
| Résistance aux chocs thermiques | ΔT > 200°C | Résiste aux cycles rapides |
| Taux de dévitrification | <0,01 mm/an | Maintient l'intégrité de la surface |
Comment les systèmes d'implantation d'ions bénéficient-ils des propriétés du verre de quartz ?
L'implantation ionique expose les matériaux à des ions de haute énergie et nécessite des composants présentant un faible risque de contamination et une grande durabilité.
Le verre de quartz est utilisé pour les fenêtres des lignes de faisceaux, les porte-échantillons et les stations terminales des implanteurs d'ions. Sa très grande pureté empêche toute contamination métallique, tandis que sa résistance à l'oxydation et à la corrosion est très élevée. bombardement ionique garantit une longue durée de vie et une production minimale de particules.
Ces propriétés sont essentielles pour maintenir le rendement de l'appareil et éviter une maintenance coûteuse de l'outil.
Verre de quartz dans l'implantation d'ions
| Composant | Type d'exposition | Exigence clé | Durée de vie typique (plaquettes) |
|---|---|---|---|
| Fenêtre de la ligne de faisceaux | Ions de haute énergie | Pas de contamination métallique | 10,000-20,000 |
| Porte-échantillon | Exposition ionique/thermique | Stabilité dimensionnelle | 5,000-10,000 |
| Revêtement du poste d'extrémité | Exposition au plasma/aux ions | Sans particules, durable | 8,000-15,000 |
Quels degrés de pureté du verre quartzeux correspondent aux différents nœuds du processus ?
L'adéquation entre la pureté du verre de quartz et les exigences du nœud de traitement est essentielle pour le rendement et la fiabilité des dispositifs.
Les nœuds avancés (<10nm) nécessitent de la silice fondue de type IV avec 28nm) peuvent tolérer des qualités de type III. Le choix a un impact sur le rendement du processus et sur le coût total de possession.
La spécification de la bonne qualité permet d'éviter les pertes de rendement et les retouches coûteuses.

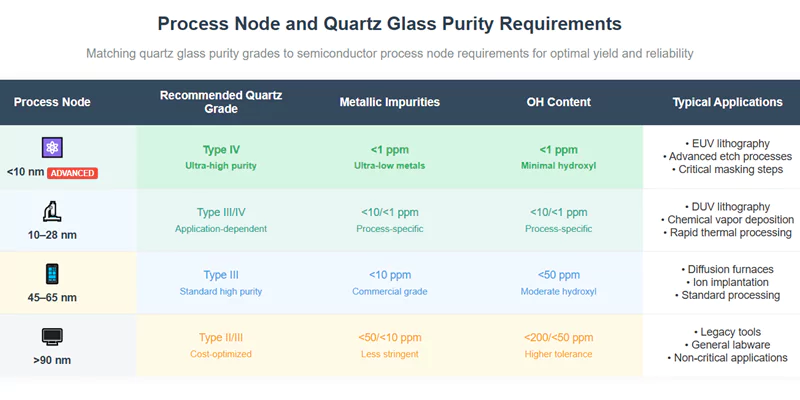

Matrice de sélection de la pureté du verre quartz
| Nœud de traitement (nm) | Qualité de quartz recommandée | Impuretés métalliques (ppm) | Teneur en OH (ppm) | Exemples d'applications typiques |
|---|---|---|---|---|
| <10 | Type IV | <1 | <1 | Lithographie EUV, gravure avancée |
| 10-28 | Type III/IV | <10/<1 | <10/<1 | Lithographie DUV, CVD, RTP |
| 45-65 | Type III | <10 | <50 | Diffusion, implantation d'ions |
| >90 | Type II/III | <50/<10 | <200/<50 | Outils anciens, matériel de laboratoire général |
Quelles sont les spécifications techniques les plus importantes pour l'achat de quartz pour semi-conducteurs ?
L'approvisionnement des fabriques de semi-conducteurs doit se concentrer sur les spécifications qui ont un impact direct sur le rendement du processus et la fiabilité de l'outil.
Les principales spécifications techniques comprennent le degré de pureté, la teneur en OH, le nombre de particules, les tolérances dimensionnelles, l'état de surface et la certification de la conformité aux normes industrielles. Les capacités de fabrication sur mesure et la traçabilité sont également essentielles pour les applications de grande valeur.
Une fiche de spécification détaillée réduit le risque de problèmes de qualité et garantit la compatibilité avec les processus de fabrication.
Spécifications d'approvisionnement en quartz pour semi-conducteurs
| Spécifications | Exigence typique | Impact sur les performances de l'usine |
|---|---|---|
| Grade de pureté | Type IV (>99.995% SiO₂) | Minimise la contamination |
| Contenu de l'OH | <1 ppm | Prévient la formation de bulles et de défauts |
| Nombre de particules | <10/cm² (≥0,5μm) | Réduit les pertes de rendement |
| Tolérance dimensionnelle | ±0,05 mm ou plus serré | Assure l'ajustement et l'alignement |
| Finition de la surface | Ra < 0,5 μm | Minimise la production de particules |
| Certification | Conforme aux normes ISO/ASTM/SEMI | Assurance qualité |
| Traçabilité | Numéro de lot, COC | Permet l'analyse des causes profondes |
Comment vérifier les normes de qualité pour les applications industrielles critiques ?
La vérification de la qualité est essentielle pour éviter les pertes de rendement coûteuses et les temps d'arrêt des outils.
Les protocoles de vérification comprennent l'inspection à la réception (analyse visuelle, dimensionnelle et de surface), la mesure du nombre de particules, l'analyse chimique (ICP-MS pour les impuretés métalliques) et l'examen des certificats des fournisseurs (COC, COA). Pour les applications critiques, il est recommandé de procéder à des essais en laboratoire par une tierce partie et à des audits sur site.
La documentation et l'archivage de tous les résultats des tests favorisent la traçabilité et l'amélioration continue.

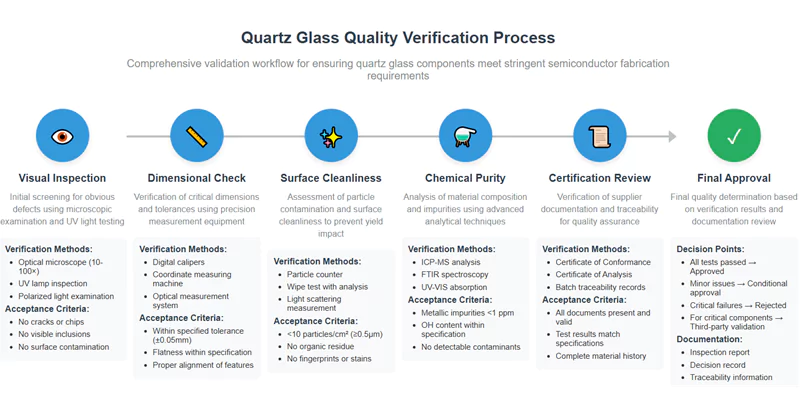

Protocoles de vérification de la qualité
| Étape de vérification | Méthode/outil | Critères d'acceptation |
|---|---|---|
| Inspection visuelle | Microscope, lampe UV | Pas de fissures, d'éclats, d'inclusions |
| Contrôle dimensionnel | Pied à coulisse, CMM | Dans les limites de la tolérance spécifiée |
| Propreté de la surface | Compteur de particules, test d'essuyage | <10 particules/cm² (≥0,5μm) |
| Pureté chimique | ICP-MS, FTIR | Impuretés métalliques <1 ppm |
| Examen de la certification | COC, COA, traçabilité des lots | Tous les documents sont présents et valides |
Quelles certifications industrielles s'appliquent aux composants semi-conducteurs en quartz ?
La conformité aux certifications industrielles reconnues garantit la qualité du produit et la compatibilité avec les fabriques.
Parmi les certifications clés, citons ISO 9001 (gestion de la qualité), les normes SEMI (par exemple, SEMI PV, SEMI C79 pour la pureté), ASTM E438 (verrerie de laboratoire) et RoHS/REACH pour le contrôle des substances dangereuses. Ces normes définissent les exigences en matière de pureté, de traçabilité et de compatibilité des processus.
La spécification de produits certifiés réduit les risques liés à l'approvisionnement et favorise la conformité réglementaire.
Principales certifications pour le quartz semi-conducteur
| Certification/Norme | Champ d'application/secteur d'activité | Exigences clés |
|---|---|---|
| ISO 9001 | Tous les secteurs | Système de gestion de la qualité |
| SEMI PV/C79 | Semi-conducteurs, solaire | Pureté, métaux traces, documentation |
| ASTM E438 | Verrerie de laboratoire | Résistance chimique, tolérances dimensionnelles |
| RoHS/REACH | Électronique, marché de l'UE | Limites des substances dangereuses |
Cadre décisionnel pour la sélection du verre quartz dans les usines de semi-conducteurs
Une approche systématique de la sélection des matériaux permet d'optimiser les performances du processus et de maîtriser les coûts.
La liste de contrôle suivante guide les ingénieurs d'usine et les équipes d'approvisionnement à travers les points de décision critiques pour spécifier le verre de quartz dans les applications de semi-conducteurs.
Liste de contrôle pour la sélection du quartz pour semi-conducteurs
| Étape | Question clé | Action recommandée si "oui" |
|---|---|---|
| 1 | Le nœud du processus est-il <28nm ou critique en termes de rendement ? | Spécifier la silice fondue de type IV, <1ppm OH |
| 2 | La pièce sera-t-elle confrontée au plasma ou à des produits chimiques agressifs ? | Nécessite un quartz de qualité plasma, de faible impureté |
| 3 | La transmission UV/DUV/EUV est-elle nécessaire ? | Silice fondue synthétique sélectionnée, grande clarté |
| 4 | Des cycles thermiques rapides (>100°C/s) sont-ils prévus ? | Priorité au quartz à faible expansion et à haute pureté |
| 5 | La traçabilité et la certification sont-elles obligatoires ? | Demande de documentation complète et de traçabilité des lots |
| 6 | Le coût du cycle de vie est-il plus important que le prix initial ? | Calculer le retour sur investissement pour les degrés de pureté plus élevés |
Conclusion
Le verre à quartz est indispensable à la fabrication des semi-conducteurs, car il permet des processus sans contamination et à haut rendement dans tous les environnements de fabrication avancés.
Le choix du verre de quartz approprié pour votre usine est un défi d'ingénierie critique. Tirez parti de notre approvisionnement direct en usine, de notre assistance technique et de l'acceptation de commandes personnalisées en petites quantités, soutenues par plus de 20 ans d'expérience, pour vous assurer que vos processus de semi-conducteurs répondent aux normes les plus strictes. Contactez-nous pour obtenir des conseils d'experts et des solutions sur mesure.
FAQ (Foire aux questions)
Quelle est la différence entre la silice fondue de type III et de type IV pour les semi-conducteurs ?
La silice fondue de type IV contient moins d'impuretés métalliques (<1 ppm) et d'OH (<1 ppm) que le type III, ce qui la rend appropriée pour les nœuds avancés (<10nm) où le contrôle de la contamination est critique.
Comment puis-je vérifier la pureté du verre de quartz avant de l'installer dans un équipement de fabrication ?
Demandez à votre fournisseur des rapports d'analyse chimique ICP-MS, des certificats de comptage de particules et des documents de traçabilité des lots. Il est recommandé de faire appel à un laboratoire tiers pour les applications critiques.
Quels sont les délais de livraison habituels pour les composants semi-conducteurs à quartz personnalisés ?
Les délais de livraison varient en fonction de la complexité et du volume de la commande ; les pièces standard peuvent être expédiées en 3 à 5 jours, tandis que les composants personnalisés nécessitent généralement 3 à 5 semaines pour la fabrication et la vérification de la qualité.
Quels sont les risques d'approvisionnement à prendre en compte lors de l'achat de verre quartzeux pour les fabs de semi-conducteurs ?
Les risques sont notamment une pureté insuffisante, l'absence de certification, un contrôle inadéquat des particules et une traçabilité peu fiable des fournisseurs. Précisez toujours les exigences techniques et demandez des documents justificatifs.
