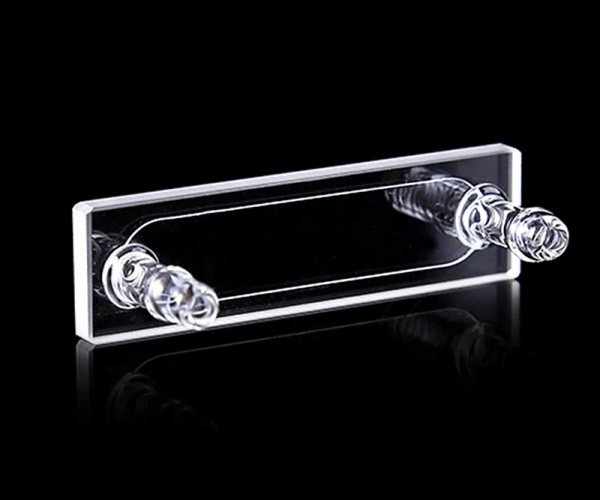

Cuvette à circulation en quartz avec tubes pour systèmes spectrophotométriques -TOQUARTZ® - configurable sur mesure
Caractéristiques de la cuvette à circulation en quartz avec tubes
Les cuvettes en quartz à circulation TOQUARTZ® associent une conception optique de précision à des propriétés matérielles de haute performance pour permettre une analyse fiable en flux continu dans les applications spectrophotométriques. Chaque cuvette est fabriquée à partir de quartz fondu de haute pureté et présente des caractéristiques matérielles exceptionnelles adaptées aux environnements analytiques exigeants.
Propriétés optiques
Transparence dans la gamme UV-Vis (200-2500nm) sans pics d'absorption, ce qui rend ces cuvettes idéales pour des mesures spectrophotométriques précises dans une large gamme de longueurs d'onde.
Résistance chimique
Résistance aux acides, aux bases et aux produits chimiques corrosifs (à l'exception de l'HF et de l'acide phosphorique chaud), permettant l'utilisation de réactifs et d'échantillons agressifs dans les applications analytiques.
Contrôle de débit de précision
Des tubes d'entrée et de sortie soigneusement conçus avec un diamètre intérieur constant permettent des débits stables et un contrôle précis du volume de l'échantillon, ce qui est essentiel pour obtenir des résultats d'analyse reproductibles.
- Quartz fondu de haute pureté ≥99.98% SiO₂
- Résistance à la température jusqu'à 1100°C
- Tolérance ±0,1 mm pour les produits standard
Spécifications techniques et dimensions de la cuvette à circulation en quartz avec tubes
Spécifications techniques
| Propriété | Valeur |
| Propriétés physiques | |
| Matériau | Quartz fondu de haute pureté (99.995% SiO₂) |
| Densité | 2,2 g/cm³ |
| Résistance mécanique | Résistance à la traction : 50 MPa |
| Coefficient de dilatation thermique | 5,5 × 10-⁷ /°C (20-300°C) |
| Température de fonctionnement maximale | 1100°C |
| Tolérance dimensionnelle | ±0,1 mm (standard), ±0,05 mm (disponible pour certains modèles) |
| Propriétés chimiques | |
| Composition chimique | SiO₂ > 99.995% |
| Résistance chimique | Résistant à la plupart des acides, bases et solvants (sauf HF et acide phosphorique chaud) |
| Absorption de l'eau | < 0,001% |
| Propriétés optiques | |
| Gamme de transmission | 200nm - 2500nm |
| Coupure UV | ~170nm |
| Indice de réfraction | 1,458 (à 546nm) |
| Qualité de surface | Fenêtres optiques polies, exemptes de rayures et de bulles dans le trajet optique |

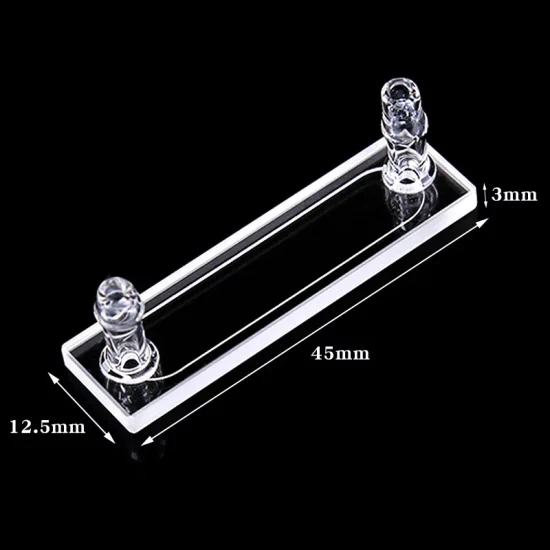

Tableau des tailles
| Modèle | Description | Longueur d'onde | Longueur du chemin | Volume | Transmittance | Dimension de l'ébauche |
| AT-BSM-022 | Cuvette à circulation en quartz de 150μl avec tubes | 200nm-2500nm | 0,5 mm | 150μl | >80% (tests par paires) | 12,5x3x45mm |
TOQUARTZ® Résoudre les problèmes avec la cuvette en quartz à écoulement continu
avec tubes
Cuvettes en quartz à circulation pour les fabricants d'instruments d'analyse
Principaux avantages
-
Déviation du chemin optique d'un lot à l'autre < ±0,01mm
Assure la cohérence des lectures d'absorbance entre les instruments dans les lignes de production à plusieurs unités. -
Orifices de tuyauterie alignés en 3D avec une tolérance de positionnement de ±0,1 mm
Facilite l'intégration dans les spectrophotomètres automatisés sans ajustement manuel. -
Volume interne de 150μl avec une longueur de trajet de 0,5 mm pour une détection à haute sensibilité.
Optimisé pour les instruments compacts nécessitant une faible consommation d'échantillons et un rapport signal/bruit élevé.
Solution TOQUARTZ
Un équipementier allemand d'instruments UV-Vis était confronté à une variation de la longueur du trajet de ±0,03 mm avec son fournisseur précédent, ce qui entraînait une dérive de l'étalonnage d'une unité à l'autre. Après avoir opté pour TOQUARTZ, l'écart de longueur de trajectoire a été réduit à <±0.01mm, improving inter-instrument consistency by 85% and reducing recalibration time by 40% across 200+ units annually.
Cuvettes en quartz à écoulement continu pour les systèmes de surveillance de la qualité de l'eau
Principaux avantages
-
99.98% SiO₂ pureté avec <0.001% water absorption rate
Empêche la dérive du signal lors de la surveillance à long terme d'environnements très humides ou submergés. -
Fusion de tubes résistants aux acides testée dans 10% HCl pendant 72 heures
Maintient l'intégrité structurelle et la clarté optique en cas d'exposition continue à des échantillons d'eau corrosifs. -
Durabilité au cyclage thermique : 500 cycles de 5°C à 80°C sans microfracture
Validé pour les installations extérieures avec des températures ambiantes fluctuantes.
Solution TOQUARTZ
Un intégrateur municipal américain spécialisé dans la surveillance de l'eau a signalé un taux de défaillance annuel de 12% dû à des microfissures dans les cellules d'écoulement exposées à des effluents acides. Les cellules d'écoulement TOQUARTZ ont subi 500 cycles thermiques et 72 heures d'essais de trempage dans l'acide, ce qui a permis de réduire le taux de défaillance à <1.5% and extending field replacement intervals from 6 to 18 months.
Cuvettes en quartz fondu à écoulement continu pour l'automatisation des laboratoires
Principaux avantages
-
Volume interne de 70μl avec <0.2% dead volume ratio
Permet une quantification précise dans les systèmes microfluidiques où la disponibilité des échantillons est limitée. -
Stabilité du débit à 0,1-10 ml/min avec <±2% deviation
Permet de passer rapidement d'un échantillon à l'autre dans les flux de criblage à haut débit. -
Décalage personnalisé entre les tubes et les vitres <0.05mm for robotic alignment
Assure la compatibilité avec les systèmes automatisés de pipetage et d'alignement optique.
Solution TOQUARTZ
Un laboratoire japonais de biotechnologie utilisant des plateformes automatisées de cinétique enzymatique a connu une perte d'échantillons de 18% en raison du volume mort dans les cellules d'écoulement standard. TOQUARTZ a fourni une conception à faible volume mort de 70μl avec un alignement compatible avec la robotique, réduisant les pertes d'échantillons de 60% et augmentant le débit de 25% dans les flux de travail des plaques à 96 puits.
Services de personnalisation pour TOQUARTZ® Flow-through Quartz Cuvette
avec tubes
Personnalisation dimensionnelle
Idéal pour les concepteurs d'instruments nécessitant une intégration précise avec le matériel existant ou les méthodes analytiques spécialisées exigeant des géométries optiques non standard.
- Longueurs de chemin personnalisées
- Dimensions non standard du corps de la cellule
- Géométries de fenêtres optiques spécialisées
- Longueur, diamètre et positionnement du tube modifiés
- Configurations personnalisées des voies d'écoulement internes
Adaptations de la connexion
Simplifie l'intégration dans les systèmes de laboratoire existants et réduit le besoin d'adaptateurs qui peuvent introduire un volume mort ou des points de fuite potentiels.
- Diamètres de tube personnalisés pour une compatibilité spécifique avec les tubes
- Intégration d'accessoires spécialisés directement sur le corps de la cellule
- Conceptions à orifices multiples pour des arrangements de flux complexes
- Configuration des tubes en angle pour les installations à espace restreint
- Compatible avec les systèmes de connexion HPLC, microfluidique ou propriétaire
Optimisation des performances
Solutions sur mesure pour les environnements analytiques exigeants où les cellules de flux standard ne peuvent pas offrir des performances ou une durabilité optimales pour des exigences spécifiques.
- Conceptions à tolérance de pression améliorée
- Configurations optimisées en fonction de la température
- Traitements de surface spéciaux pour des applications spécifiques
- Conception de cellules à faible volume pour les échantillons précieux
- Géométrie interne optimisée pour des caractéristiques d'écoulement spécifiques
Processus de personnalisation
- Consultation : Discussion initiale sur les exigences, les détails de l'application et les spécifications de performance.
- Proposition de conception : Notre équipe d'ingénieurs élabore des avant-projets avec des rendus en 3D et des spécifications.
- Raffinement : Examen collaboratif et ajustement des éléments de conception pour répondre aux exigences exactes.
- Prototypage : Production d'unités prototypes pour essai et validation dans votre application.
- Production : Fabrication à grande échelle avec un contrôle de qualité et une documentation complets.
Guide d'utilisation de la cuvette à circulation en quartz avec tubes
Installation et configuration
- Inspecter la cellule d'écoulement à la réception pour vérifier que les fenêtres optiques et les tubes de connexion ne sont pas endommagés ou défectueux.
- Manipuler la cellule d'écoulement uniquement par les surfaces non optiques afin d'éviter les empreintes digitales ou la contamination des fenêtres optiques.
- Raccorder les tubes à l'aide de raccords appropriés conçus pour le diamètre spécifique du tube. Éviter un serrage excessif qui pourrait fissurer les tubes de quartz.
- Lors du montage dans un instrument, appliquez une pression minimale et utilisez des connexions flexibles dans la mesure du possible afin d'éviter toute contrainte sur le corps de la cellule.
- Pour la configuration initiale, rincer la cellule d'écoulement avec un solvant filtré et dégazé afin d'éliminer tout résidu de fabrication ou particule de poussière.
Recommandations opérationnelles
- Maintenir les débits dans les plages recommandées (généralement de 0,1 à 10 ml/min) pour éviter l'augmentation de la pression ou la formation de bulles d'air.
- Filtrer tous les échantillons et les phases mobiles à 0,45μm ou mieux pour éviter l'accumulation de particules dans la cellule d'écoulement.
- Lorsque vous changez de type d'échantillon, rincez soigneusement la cellule avec un solvant approprié afin d'éviter toute contamination croisée.
- Pour les applications à haute sensibilité, établir une ligne de base stable en faisant circuler la solution de référence dans la cellule avant d'introduire les échantillons.
- Surveiller la contre-pression pendant le fonctionnement ; des augmentations soudaines peuvent indiquer un blocage nécessitant une intervention immédiate.
Nettoyage et entretien
- Pour le nettoyage de routine, rincer avec des solvants appropriés de polarité croissante (par exemple, eau → méthanol → acétone) suivis de la phase mobile prévue.
- En cas de contamination persistante, utiliser une solution d'acide nitrique 10% (éviter le HF ou l'acide phosphorique chaud qui peuvent endommager le quartz), suivie d'un rinçage abondant à l'eau.
- Si les fenêtres optiques présentent des résidus, préparez une solution de nettoyage à base de détergent de laboratoire 2% dans de l'eau, rincez lentement pendant 30 minutes, puis rincez abondamment à l'eau distillée.
- Pour les échantillons biologiques, une solution d'hypochlorite de sodium 5% peut être efficace pour éliminer les dépôts de protéines, suivie d'un rinçage complet à l'eau.
- Sécher complètement la cellule d'écoulement avant de la stocker en la rinçant avec de l'acétone ou du méthanol, puis avec de l'azote sec ou de l'air, le cas échéant.
Stockage et manipulation
- Conserver les cellules d'écoulement propres et sèches dans leur emballage d'origine ou dans un récipient à l'abri de la poussière, en protégeant les fenêtres optiques.
- Pour un stockage à long terme, sceller les extrémités du tube avec des bouchons appropriés pour éviter la contamination des surfaces internes par la poussière.
- Éviter les chocs thermiques en permettant à la cellule d'écoulement d'atteindre progressivement la température de fonctionnement lors de la transition entre des températures extrêmes.
- Inspecter périodiquement les cellules d'écoulement stockées pour détecter tout signe de dommage, de contamination ou de dégradation avant de les réutiliser.
- Lors du transport des cellules d'écoulement installées, les remplir avec un solvant approprié pour éviter la formation de bulles d'air pendant le déplacement.
Besoin de conseils d'experts pour votre application d'analyse de flux ?
l'idéal Cuvette à circulation en quartz avec tube pour vos besoins spécifiques.
Pourquoi s'associer à TOQUARTZ ?
Avantage de l'usine directe
En tant que fabricant direct, nous pouvons supprimer les nombreux liens intermédiaires.
Expertise en ingénierie
L'équipe technique guide les clients depuis la sélection des matériaux jusqu'à l'optimisation de la conception, en traduisant les spécifications en produits livrables.
Fabrication flexible
Traiter les commandes standard et personnalisées grâce à une expertise en matière de petites séries et à une rigueur de prototypage afin de respecter les délais urgents.
Qualité
Assurance
Validation en 3 étapes avant expédition :
1. la précision des dimensions,
2. pureté du matériau ,
3. les seuils de performance
Chaîne d'approvisionnement mondiale
Logistique mondiale fiable vers les centres industriels (DE/US/JP/KR en priorité) avec des étapes traçables.
Produits réimprégnés
En tant que fabricant spécialisé disposant de capacités d'usinage directes, TOQUARTZ fournit des solutions en quartz standard et personnalisées avec une assistance technique tout au long du processus de spécification et de mise en œuvre.
FAQ
Q : Quelle est la pression maximale que peut supporter une cuve à circulation TOQUARTZ avec tube ?
R : Les modèles standard ont une capacité maximale de 5 bars ; les modèles renforcés avec des parois plus épaisses et des joints soudés peuvent supporter jusqu'à 10 bars, en fonction de la géométrie et de la configuration des tubes.
Q : Comment la température affecte-t-elle les performances d'une cellule à écoulement en quartz avec tube ?
R : La température influe sur les performances des cellules à écoulement en quartz avec tube de plusieurs façons :
1) Dilatation thermique - le quartz a un coefficient de dilatation thermique très faible (5,5×10-⁷ /°C), ce qui le rend dimensionnellement stable dans une large gamme de températures ;
2) Propriétés optiques - l'indice de réfraction du quartz varie légèrement en fonction de la température, ce qui peut avoir une incidence sur la précision des mesures optiques ;
3) Contrainte mécanique - les changements rapides de température peuvent induire une contrainte thermique, c'est pourquoi il est recommandé de procéder à des transitions de température graduelles ;
4) Intégrité de la connexion - la dilatation différentielle entre le quartz et les matériaux de connexion peut affecter l'étanchéité à des températures extrêmes ;
5) La température maximale de fonctionnement est de 1100°C, bien que la plupart des applications analytiques fonctionnent entre la température ambiante et 95°C.
Q : Les cellules UV à flux de quartz TOQUARTZ® avec tube sont-elles compatibles avec les systèmes HPLC ?e cuvette à flux de quartz à 6 côtés ?
R : Oui, les cuvettes en quartz TOQUARTZ® Flow-through avec tube peuvent être conçues pour être compatibles avec les systèmes HPLC. Les modèles standard peuvent supporter des pressions allant jusqu'à 5 bars, tandis que les modèles renforcés peuvent supporter des pressions allant jusqu'à 20 bars. Pour l'intégration HPLC, nous recommandons :
1) Spécifier le type de connexion exact requis (1/16″ PEEK, etc.) ;
2) Envisager des conceptions à faible volume interne (70-150μl) pour minimiser l'élargissement de la bande ;
3) Sélection de la longueur de trajet appropriée en fonction de la concentration attendue de l'analyte ;
4) Utilisation de nos conceptions renforcées pour les applications à haute pression ;
5) Spécifier la compatibilité avec des phases mobiles spécifiques, en particulier pour les méthodes de chromatographie spécialisées utilisant des solvants agressifs.
Q : Quels débits les Cuvettes UV en quartz TOQUARTZ Flow-through avec tubes peuvent-elles supporter ?
R : Les cuves UV en quartz à circulation TOQUARTZ® avec tubes sont conçues pour traiter des débits allant de 0,1 ml/min à 10 ml/min pour les modèles standard. Le débit optimal dépend de plusieurs facteurs :
1) Géométrie de la cellule et volume interne ;
2) Temps de séjour souhaité pour la méthode d'analyse ;
3) Limites de pression du système global ;
4) Viscosité et température de l'échantillon ;
5) Diamètre du tuyau de raccordement.
Les conceptions personnalisées peuvent prendre en charge des débits plus élevés, jusqu'à 50 ml/min, moyennant un renforcement et des adaptations de connexion appropriés. Pour les applications analytiques de haute précision, le maintien d'un débit constant est souvent plus important que la valeur absolue du débit.
Q : Comment le volume interne d'une cuvette à circulation affecte-t-il l'analyse ?
R : Le volume interne d'une cuvette à circulation a une incidence sur plusieurs paramètres analytiques :
1) Consommation d'échantillons - les petits volumes nécessitent moins d'échantillons, ce qui est essentiel pour les échantillons précieux ou limités ;
2) Temps de réponse - les petits volumes permettent une détection plus rapide des changements de concentration dans les systèmes dynamiques ;
3) Dispersion - des volumes plus importants peuvent entraîner un élargissement de la bande dans les applications chromatographiques ;
4) Temps de séjour - affecte le suivi des réactions et les études cinétiques où les mesures résolues dans le temps sont importantes ;
5) Résistance au débit - des volumes plus faibles peuvent créer une contre-pression plus importante à débit équivalent.
Contactez notre équipe d'ingénieurs pour une consultation technique et un devis. Nous vous aiderons à sélectionner les spécifications optimales pour votre application.
