إن الحصول على أنابيب زجاج الكوارتز دون بيانات الأبعاد والتصنيع الكاملة يضيع الوقت ويؤخر المشاريع. تقدم هذه المقالة كل المواصفات والإجابة عن إمكانية المعالجة في مكان واحد.
تمتد أنابيب زجاج الكوارتز TOQUARTZ بأقطار خارجية من 0.1 مم إلى 600 مم، وسُمك جدار من 0.01 مم إلى 10 مم، وأطوال تصل إلى 3000 مم. وبالإضافة إلى الأبعاد الخام، تشمل خدمات التصنيع الكاملة خدمات التصنيع الكاملة القطع الدقيق، والشطب، والتلميع، وإحكام الإغلاق باللهب، والحفر، ومعالجة الوصلات الأرضية، واللحام، وتشكيل القطر - وكلها تُنفذ وفقًا لمقاييس التفاوتات الصناعية التي يمكن تتبعها.
يتم إنتاج الكوارتز المنصهر - المعروف أيضًا باسم السيليكا المنصهرة - من ثاني أكسيد السيليكون (SiO₂) بمستويات نقاء 99.99% أو أعلى. إن مزيجها من التمدد الحراري القريب من الصفر (معامل 0.55 × 10-⁶/ درجة مئوية تقريبًا)، ودرجات حرارة الخدمة المستمرة حتى 1200 درجة مئوية، والنقل البصري الواسع من الأشعة فوق البنفسجية العميقة (أقل من 200 نانومتر) إلى الأشعة تحت الحمراء يجعلها المادة المفضلة حيثما يصل زجاج البورسليكات إلى حدوده المادية.
ما صُنعت من أجله أنابيب زجاج الكوارتز المنصهر
من بين جميع المواد غير العضوية الشفافة، يحتل الكوارتز المصهور موقعًا فريدًا لأن خواصه الفيزيائية والكيميائية متطرفة في نفس الوقت عبر محاور أداء متعددة بدلاً من تحسينها على طول محور واحد فقط.
ومن الناحية الكيميائية، فإن الكوارتز المصهور خامل بالنسبة لجميع الأحماض تقريبًا باستثناء حمض الهيدروفلوريك وحمض الفوسفوريك الساخن، ويظل ثابت الأبعاد عبر الدورات الحرارية التي من شأنها أن تحطم زجاج البورسليكات. تنبع مقاومته للصدمات الحرارية مباشرةً من معامل التمدد الحراري المنخفض للغاية: يمكن غمر أنبوب متوازن عند درجة حرارة 1000 درجة مئوية في الماء في درجة حرارة الغرفة دون أن ينكسر - وهو سلوك مستحيل في أي زجاج مختبري تقليدي. ومن الناحية البصرية، تنقل الدرجات عالية الأوكتانول العالية الأطوال الموجية القصيرة التي تصل إلى 150 نانومتر، مما يتيح تطبيقات في التعقيم بالأشعة فوق البنفسجية والتحليل الطيفي وتوصيل الليزر إكسيمر التي لا يمكن لأي شكل زجاجي أنبوبي آخر أن يخدمها. ومن الناحية الكهربائية، تتجاوز المقاومة الحجمية للكوارتز المصهور 10¹⁸ Ω-سم في درجة حرارة الغرفة، مما يوفر عزلًا موثوقًا حتى في أفران نشر أشباه الموصلات عالية التردد. وتفسر هذه الخصائص معًا لماذا أنابيب زجاج الكوارتز تظهر عبر تصنيع أشباه الموصلات، ومعالجة المياه بالأشعة فوق البنفسجية، وأغلفة مصابيح الهالوجين والأشعة تحت الحمراء، والمفاعلات الكيميائية عالية الحرارة، والأجهزة البصرية الدقيقة - وهي بيئات ينطوي فيها فشل المواد على عواقب تشغيلية أو عواقب تتعلق بالسلامة تتجاوز تكلفة الأنبوب نفسه.
الأبعاد القياسية عبر أنابيب زجاج الكوارتز TOQUARTZ
إن تغطية الأبعاد هي أول مرشح يطبقه كل مهندس مشتريات، ويتم استبعاد المورد غير القادر على تلبية القطر الخارجي المطلوب، أو سمك الجدار، أو الطول المطلوب بالتفاوت المطلوب قبل بدء التقييم الفني. تقوم شركة TOQUARTZ بتخزين وتصنيع أنابيب زجاج الكوارتز عبر الطيف الصناعي الكامل الحجم، بدءًا من الشعيرات الشعرية دون المليمترية المستخدمة في حيود الأشعة السينية إلى أنابيب المعالجة ذات التجويف الكبير المستخدمة في أفران نشر الخلايا الشمسية. تحمل كل من المعلمات الأربعة - القطر الخارجي (OD) والقطر الداخلي (ID) وسمك الجدار (WT) والطول - نطاق التغطية الخاص بها ونظام التفاوت المسموح به، وفهم الأربعة معًا هو الطريقة الوحيدة لتأكيد ملاءمة الأبعاد قبل تقديم طلب مخصص.

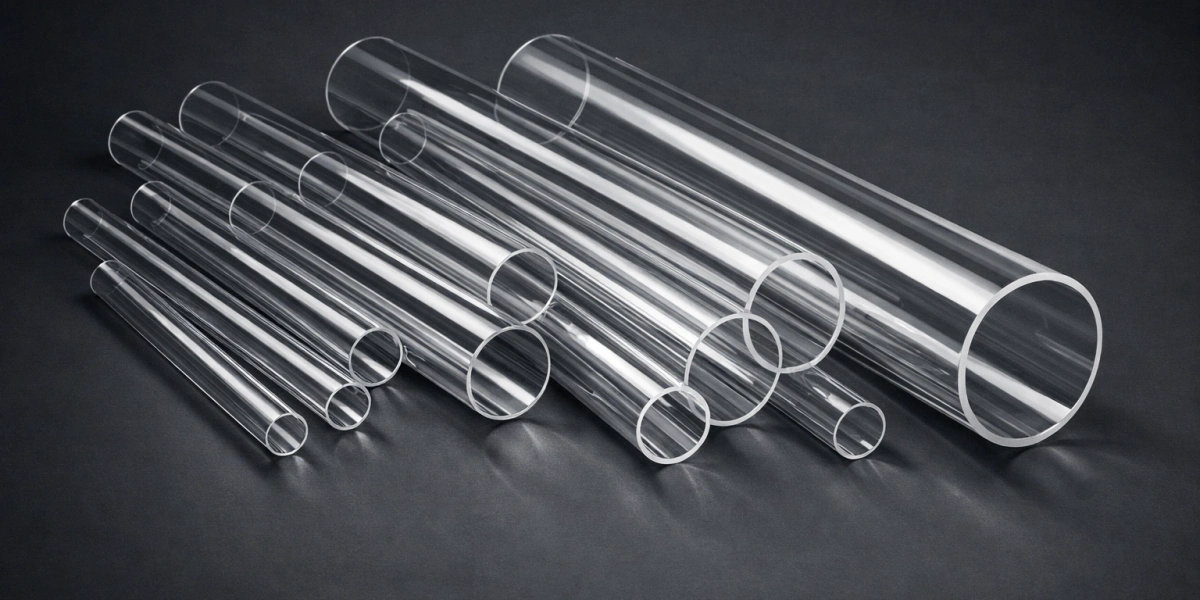

تغطية القطر الخارجي من الأنابيب الشعرية إلى الأنابيب ذات التجويف الكبير
أنابيب زجاج الكوارتز متاحة تجاريًا عبر ثلاثة قطاعات قطرية متميزة، يخدم كل منها مجموعة مختلفة هيكليًا من التطبيقات ويتم تصنيعها من خلال عمليات سحب أو تشكيل مختلفة.
إن الجزء الشعري يمتد من OD من 0.1 مم إلى 5 مم تقريباً. يتم سحب الأنابيب في هذا النطاق بسماكات جدران رقيقة مثل 0.01 مم وتستخدم في الغالب في تركيب عينات حيود الأشعة السينية والموائع الدقيقة وأكمام محاذاة الألياف البصرية. وتبلغ التفاوتات في الأبعاد للشعيرات الشعرية عند 0.1 مم من القطر الخارجي ± 0.05 مم، وتضيق إلى ± 0.05 مم عبر نطاق 0.1-0.9 مم وتتسع قليلاً إلى ± 0.25 مم للأقطار عند 1.5 مم وما فوق داخل الجزء الشعري - وهي أرقام تتفق مع البيانات المنشورة من شركة هامبتون للأبحاث وشركة تشارلز سوبر، وكلاهما يخزن أكثر من 60 حجمًا شعريًا للشحن الفوري.
إن القطاع الصناعي القياسي يمتد من OD 3 مم حتى OD 300 ممتغطي الغالبية العظمى من تطبيقات المعامل وأشباه الموصلات والإضاءة والمعالجة الكيميائية. تدرج شركة Robson Scientific أنابيب الكوارتز المنصهرة الشفافة من 3.0 مم إلى 150.0 مم OD بأطوال أمتار؛ وتدرج MICQstore الأحجام القياسية المخزنة بما في ذلك OD 25 × WT 2، و OD 40 × WT 3، و OD 50 × WT 3، و OD 60 × WT 3، و OD 80 × WT 3، و OD 100 × WT 3، و OD 120 × WT 4، و OD 150 × WT 5 - وكلها بطول 1000 مم - إلى جانب خدمة مخصصة مستمرة حتى 600 مم OD. يتراوح سمك الجدار في هذا الجزء عادةً من 0.7 مم إلى 10.0 مموهي المواصفات التي أكدتها بيانات gauge-glass.net التي تُظهر أن العمق الخارجي 3-400 مم مع وزن 0.7-10.0 مم.

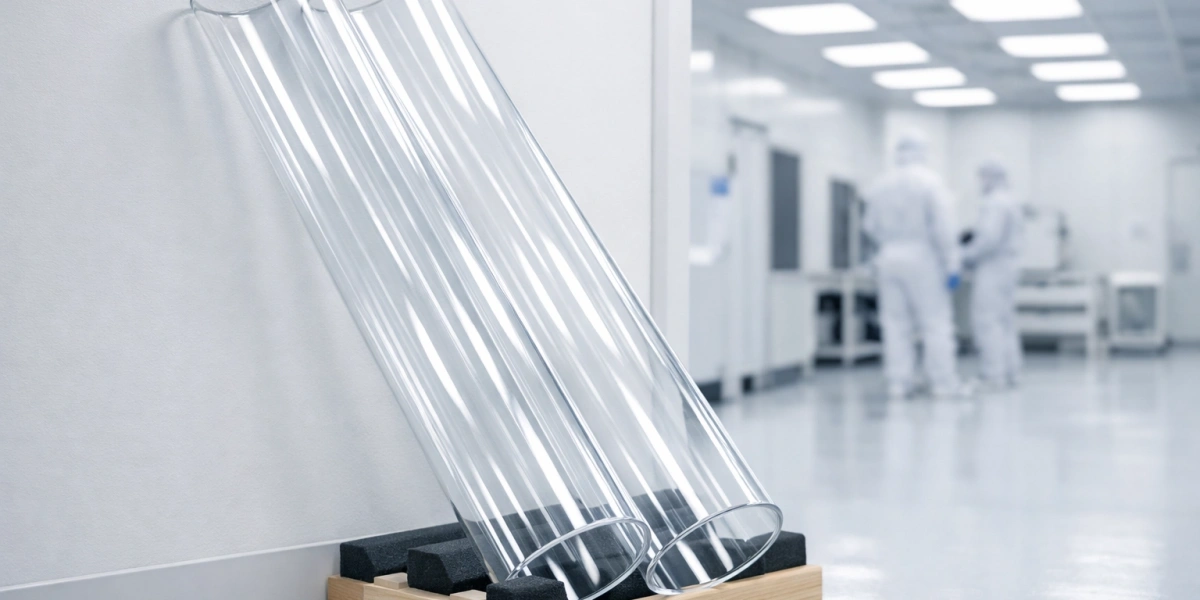

إن الجزء ذو التجويف الكبير الأغطية OD 100 مم إلى OD 600 مم. تتطلب الأنابيب في هذا النطاق الصب بالطرد المركزي1 أو التشكيل بالضغط الساخن بدلاً من السحب العمودي، وتستخدم في أفران الانتشار الكهروضوئية الشمسية والمفاعلات الكبيرة للتقنية CVD وأنظمة الأشعة فوق البنفسجية الصناعية. المخزون القياسي في هذا القطر محدود؛ ومع ذلك، تقبل TOQUARTZ والشركات المصنعة المماثلة الطلبات المخصصة للأنابيب ذات التجويف الكبير بأطوال تتجاوز 1000 مم.
القطر الخارجي للقطعة المرجعية للقطر الخارجي
| شريحة القطر | نطاق OD | نطاق الوزن النموذجي (مم) | التطبيقات الأساسية |
|---|---|---|---|
| الشعيرات الدموية | 0.1 مم - 5 مم | 0.01 - 0.5 | XRD، والموائع الدقيقة، والألياف البصرية |
| صناعي صغير | 3 مم - 50 مم | 0.7 - 3.0 | أجهزة المختبر، ومصابيح الأشعة فوق البنفسجية، وأجهزة الاستشعار |
| صناعي متوسط | 50 مم - 150 مم | 2.0 - 5.0 | أنابيب أفران أشباه الموصلات، المفاعلات |
| صناعي كبير | 150 مم - 300 مم | 3.0 - 8.0 | أنابيب عملية التفريغ القابل للذوبان القابل للذوبان في الماء |
| التجويف الكبير | 300 مم - 600 مم | 5.0 - 10.0 | بطانات الأفران الصناعية، وأنظمة الأشعة فوق البنفسجية الكبيرة |

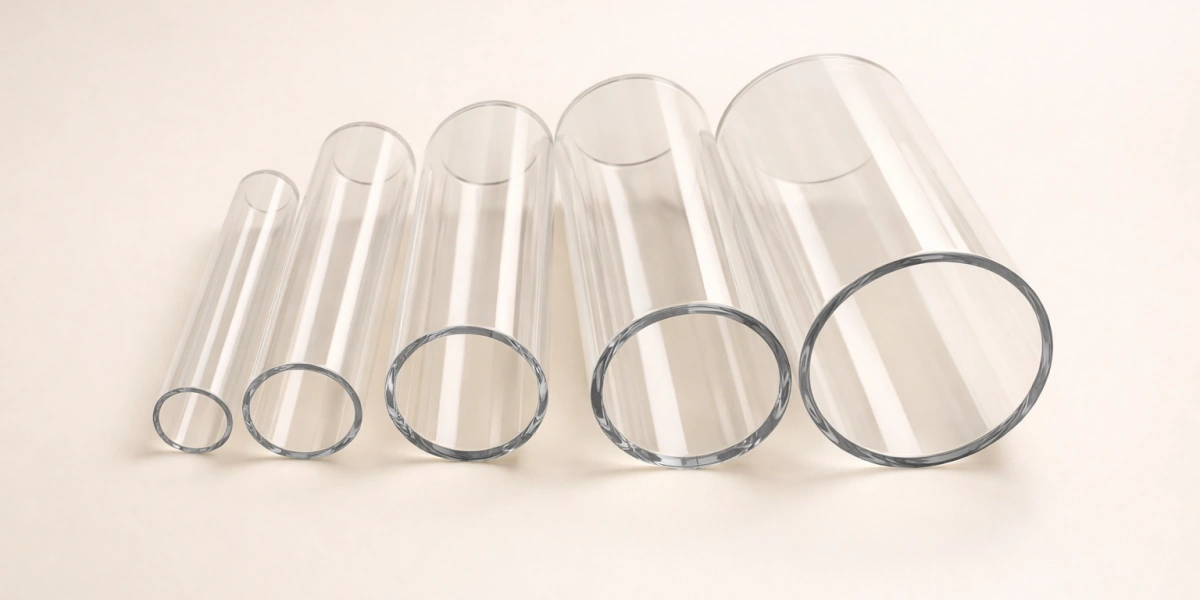

مواصفات القطر الداخلي وسُمك الجدار الداخلي
القطر الداخلي لأي أنبوب كوارتز هو بُعد مشتق - لا يتم تحديده بشكل مستقل من قبل الشركة المصنعة ولكن يتم حسابه على النحو التالي المُعرِّف = od - 2 × الوزن. هذا يعني أن طلب أنبوب يتطلب تحديد قيمتين من القيم الثلاث (OD، ID، WT)، مع تأكيد القيمة الثالثة عن طريق الحساب.
أنابيب جدارية قياسية في القطاع الصناعي عادةً ما يتراوح سمك الجدار بين 1.0 مم و3.0 مم، مما يوفر أفضل توازن بين السلامة الميكانيكية والكتلة الحرارية. أنابيب ذات جدران سميكة التي يتراوح وزنها من 4.0 مم إلى 10.0 مم في مفاعلات الضغط العالي وغرف التفريغ حيث يتطلب الأمر وجود حاملة هيكلية بالإضافة إلى المقاومة الحرارية والكيميائية. أنابيب رقيقة الجدرانيتم اختيارها للتطبيقات التي تتطلب استجابة حرارية سريعة - مثل أغلفة مصابيح الهالوجين وأغلفة السخان بالأشعة تحت الحمراء - حيث يقلل تقليل الكتلة الحرارية من زمن الدورة واستهلاك الطاقة. تتضمن مجموعات OD × WT × WT × ID المخزنة الشائعة ما يلي: OD 25 × WT 2 × ID 21 مم، OD 50 × WT 3 × ID 44 مم، OD 100 × WT 3 × ID 94 مم، OD 150 × WT 5 × ID 140 مم.
بالنسبة لتطبيقات التجميع عالية الدقة مثل أنابيب حاملة أشباه الموصلات، حيث يجب أن تتفاعل أنابيب الكوارتز مع الشفاه المعدنية المشكّلة آليًا أو موانع تسرب PTFE، تصبح تفاوتات المعرف هي البعد الحرج ويتم الاحتفاظ بها ± 0.1 مم على الأنابيب متوسطة التجويف، مع توفر درجات أضيق في ± 0.05 مم من خلال الطحن بدون مركزية باستخدام الحاسب الآلي الرقمي CNC.
تركيبات OD × WT × ID الشائعة
| OD (مم) | الوزن والوزن (مم) | المعرف (مم) | فئة الحائط |
|---|---|---|---|
| 12 | 1.0 | 10 | جدار رقيق |
| 25 | 2.0 | 21 | حائط قياسي |
| 40 | 3.0 | 34 | حائط قياسي |
| 50 | 3.0 | 44 | حائط قياسي |
| 80 | 3.0 | 74 | حائط قياسي |
| 100 | 3.0 | 94 | حائط قياسي |
| 120 | 4.0 | 112 | جدار سميك |
| 150 | 5.0 | 140 | جدار سميك |
| 200 | 6.0 | 188 | جدار سميك |
| 300 | 8.0 | 284 | جدار ثقيل |

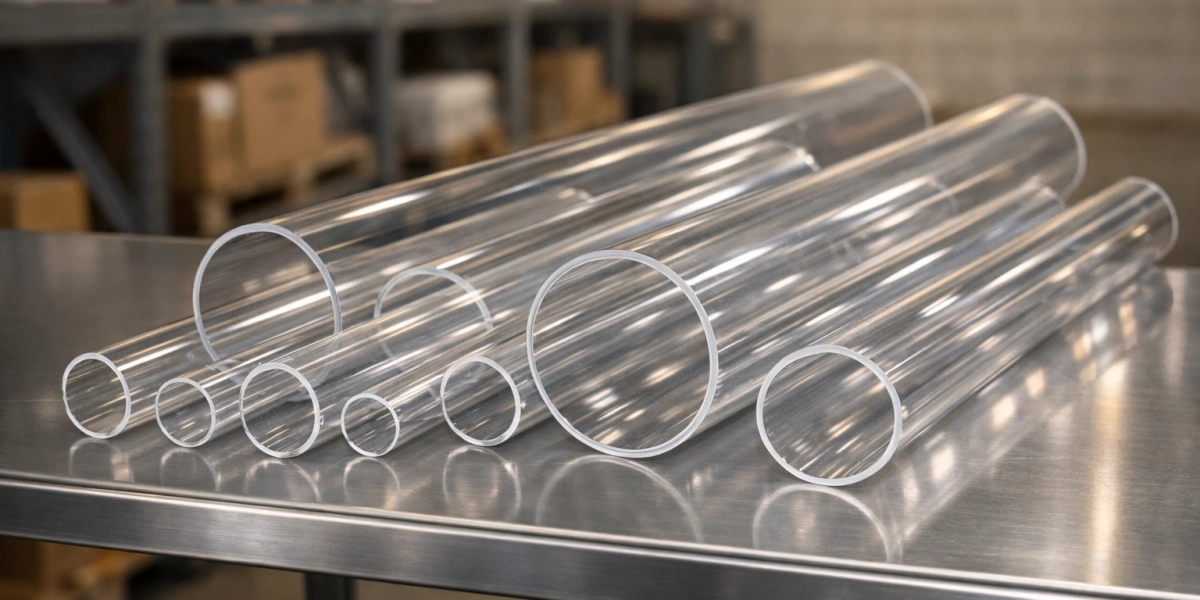

نطاقات الطول القياسية والمخصصة
يختلف توافر الأطوال اختلافًا كبيرًا بين مخزون الأنابيب ذات التجويف الصغير والكبير، ويحول فهم أطوال المخزون الافتراضية دون الافتراضات المكلفة أثناء تصميم النظام.
للأنابيب حتى OD 50 مم × ID 44 مم (شامل)فإن طول المخزون القياسي في الصناعة هو 48 بوصة (1,220 مم تقريباً). بالنسبة للأقطار الأكبر حجمًا - خاصةً تلك التي تزيد عن 50 مم معرف OD 50 مم × 54 مم - يمتد طول المخزون القياسي إلى 60 بوصة (1,524 مم تقريباً)، وقد ينطبق الحد الأدنى لكميات الطلبات. تتوافق هذه الأرقام مباشرة مع مواصفات مخزون GM Quartz المنشورة. تتوفر أطوال غير قياسية مخصصة عبر نطاق القطر الكامل عند الطلب.
تبدأ أطوال القطع المخصصة من 5 مم وتمتد إلى 3,000 مم كحد أقصىوهو سقف أكده كل من MICQstore وMICQsil.com لأنابيب الكوارتز المنصهرة. بالنسبة لمعظم التطبيقات المختبرية وأشباه الموصلات، تمثل الأطوال التي تتراوح بين 500 مم و1500 مم نطاق العمل العملي. تخضع الأنابيب التي يتجاوز طولها 2,000 مم بأقطار تزيد عن 100 مم لمراجعة هندسية فردية بسبب قيود الانحراف والمناولة أثناء الشحن.
يتم إجراء التقطيع للأطوال غير القياسية كجزء من خدمة التصنيع مع تفاوت في الطول ± 0.5 مم للقطع الدقيق القياسي، أو ± 0.1 مم حيث يتم تحديد القطع بالليزر أو القطع بعجلة ماسية عالية الدقة.
معلمات المخزون القياسي والطول المخصص
| نطاق عمق الأنبوب OD | طول المخزون القياسي | الحد الأقصى للطول المخصص | تفاوت الطول (القطع القياسي) |
|---|---|---|---|
| 0.1 مم - 5 مم (شعري) | 80 مم / 300 مم / 600 مم | 600 مم | ± 0.05 مم |
| 3 مم - 50 مم | 1,220 مم (48 بوصة) | 3,000 مم | ± 0.5 مم |
| > 50 مم - 300 مم | 1,524 مم (60 بوصة) | 3,000 مم | ± 0.5 مم |
| > 300 مم - 600 مم | مخصص حسب الطلب | >أكثر من 1,000 مم (كل حالة على حدة) | ± 1.0 مم |
تفاوتات الأبعاد والدرجات الدقيقة
يمكن القول إن اختيار التفاوت المسموح به هو قرار المواصفات الأكثر أهمية بعد درجة المواد، لأن التفاوتات الأكثر دقة تتطلب خطوات تصنيع إضافية تؤثر بشكل مباشر على وقت التسليم ونطاق المعالجة.
تتبع تفاوتات OD المنشورة لأنابيب الكوارتز المنصهرة مقياسًا متدرجًا للقطر. في الطرف الشعري (OD 0.1-0.9 مم)، فإن تفاوت OD هو ± 0.05 مم؛ بالنسبة للأقطار من 1.0 مم إلى 2.5 مم، يتراوح بين -0.05 مم إلى +0.25 مم اعتمادًا على الحجم المحدد؛ وبالنسبة للأقطار التي يبلغ قطرها 3.0 مم فما فوق، يتسع التفاوت المسموح به القياسي إلى ± 0.25 مم - بيانات متوافقة مع جدول مواصفات الشعيرات الدموية المنشور من هامبتون ريسيرش. بالنسبة للأنابيب الصناعية في نطاق 25-150 مم، عادةً ما تكون التفاوتات المسموح بها في القطر العمودي المسحوب من الشركة المصنعة للأنبوب ± 0.5 مم إلى ± 1.0 مممما يعكس التباين المتأصل في عملية الرسم الرأسي.
أنابيب أرضية دقيقةحيث تم تشكيل القطر الخارجي أو الداخلي بعد السحب، يمكن أن يحقق تفاوتات تفاوتات تفاوت OD وID من ± 0.0001 بوصة (± 0.001 بوصة (± 0.0025 مم تقريبًا) - مواصفات موثقة من قِبل شركة Specialty Glass Products لأنابيب الكوارتز المنصهرة باستخدام الحاسب الآلي بدون مركزية. على المستوى الأكثر تطلبًا، تحمل مراكز التصنيع باستخدام الحاسب الآلي المستخدمة في إنتاج مكونات أشباه الموصلات تفاوتات التفاوتات إلى ± 0.01 مم عبر جميع الأبعاد الخطية. تحمل قطع الطول المسموح به لقطع العجلة الماسية القياسية هي ± 0.5 مميمكن اختزالها إلى ± 0.1 مم مع القطع بالليزر. عادةً ما يتم التحكم في توحيد سُمك الجدار إلى ±10% من WT الاسمي للأنابيب المسحوبة، وتشديدها إلى ± 0.05 مم للأنابيب الأرضية.
يعد فهم درجة التفاوت المسموح بها التي تنطبق على تجميع معين أمرًا ضروريًا قبل الالتزام بمسار التصنيع، نظرًا لأن تحديد تفاوتات التفاوتات البصرية على مكون لا يتطلب سوى خلوص أنبوب الفرن يضيف تكلفة ووقتًا غير ضروريين.
مرجع التفاوت في الأبعاد حسب درجة الدقة
| المعلمة | كما هو مرسوم (قياسي) | أرضية دقيقة | التصنيع الآلي باستخدام الحاسب الآلي |
|---|---|---|---|
| تحمّل OD | ± 0.25 مم - ± 1.0 مم | ± 0.01 مم - ± 0.025 مم | ± 0.01 مم |
| تحمل الهوية | ± 0.25 مم - ± 1.0 مم | ± 0.05 مم - ± 0.1 مم | ± 0.01 مم |
| انتظام WT | ±10% من الاسمي | ± 0.05 مم | ± 0.01 مم |
| الطول (القطع) | ± 0.5 مم | ± 0.1 مم (ليزر) | ± 0.1 مم |
| ارتفاع السطح (OD) | 0.4 - 1.6 ميكرومتر | 0.1 - 0.4 ميكرومتر | <0.1 ميكرومتر |
التصنيع الدقيق لأنابيب زجاج الكوارتز - القطع
نادرًا ما تفي تغطية الأبعاد وحدها بمتطلبات الشراء؛ فمعظم التطبيقات تتطلب أنابيب مقطوعة بطول عمل دقيق مع ظروف حافة لا تسبب كسورًا إجهادية أو تلوثًا أثناء الخدمة. القطع هو الخطوة التأسيسية في تسلسل تصنيع TOQUARTZ، وتحدد الطريقة المختارة - القطع الرطب بعجلة الماس أو القطع بالليزر - مدى تحمل الطول القابل للتحقيق، ومظهر الحافة، وما إذا كانت المعالجة اللاحقة للحافة مطلوبة.
عجلة ماسية للقطع الرطب للأنابيب ذات التجويف الصغير والمتوسط
القطع بالعجلة الماسية الرطبة هي الطريقة القياسية في الصناعة لأطوال أنابيب الكوارتز، ويتم تطبيقها عبر أقطار التجويف من 3 مم OD حتى حوالي 150 مم OD بنتائج متسقة وقابلة للتكرار.
تستخدم العملية عجلة جلخ مشبعة بالماس تدور تحت تدفق سائل تبريد الماء المستمر. ويخدم الماء غرضًا مزدوجًا: فهو يمنع غبار السيليكا الناعم الذي من شأنه أن يخلق خطرًا صحيًا محمولاً في الهواء، والأهم من ذلك من وجهة نظر جودة المنتج - فهو يمنع الصدمة الحرارية الموضعية في منطقة القطع. وبدون سائل التبريد، يمكن أن تؤدي الحرارة الاحتكاكية الناتجة عن القطع الجاف بالماس إلى حدوث تشققات دقيقة تحت السطح تمتد 0.05 مم إلى 0.2 مم في جدار الأنبوب، والتي تنتشر أثناء التدوير الحراري اللاحق في الخدمة. يقلل القطع الرطب من منطقة التلف تحت السطح هذه إلى ما دون 0.02 ممالعمق الذي يتم إزالته بالكامل عن طريق الشطب القياسي أو الصقل بالنار في خطوة التصنيع التالية. توثق شركة جريت ليكس جلاسويركس قدرة القطع الرطب عبر ثقوب من 3 مم OD إلى 150 مم ODباستخدام عملية تثبيت خاصة تحافظ على محاذاة الأنبوب وتمنع انحراف الجدار أثناء شوط القطع.
الطول الذي يمكن تحقيقه باستخدام القطع بالعجلة الماسية الرطبة هو ± 0.5 مم في ظل ظروف الإنتاج القياسية، وهو ما يفي بمتطلبات التجميع لمعظم أجهزة المختبرات، وأنظمة أنابيب الأفران، وتطبيقات غلاف المصباح. بالنسبة للتطبيقات التي تتطلب تحكمًا أكثر إحكامًا في الطول دون استثمار الليزر، يمكن لعملية مواجهة ثانوية باستخدام لفة ماسية مسطحة أن تقلل من انحراف الطول إلى ± 0.2 مم.
معلمات القطع بعجلة الماس
| المعلمة | المواصفات |
|---|---|
| نطاق OD المطبق | 3 مم - 150 مم |
| سائل التبريد | فيضان الماء منزوع الأيونات المستمر |
| تحمل الطول | ± 0.5 مم (قياسي) |
| عمق الضرر تحت السطح | <0.02 مم مع المعالجة الرطبة |
| حصى العجلة (نموذجي) | 150 - 320 شبكة ألماس شبكية 150 - 320 |
| حالة حافة ما بعد القطع | يتطلب الشطب أو التلميع بالنار |
القطع بالليزر وتفاوتات الطول الدقيقة
يعمل القطع بالليزر على توسيع نطاق الدقة التي يمكن تحقيقها بما يتجاوز ما يمكن أن توفره عمليات العجلات الماسية ويصبح الطريقة المفضلة عندما يتم تحديد تفاوتات طول أكثر دقة من ± 0.5 مم، أو عندما تتجاوز أقطار الأنابيب القيود الميكانيكية للأنظمة القائمة على العجلات.
قطع CO₂ القطع بالليزرالذي يعمل بطول موجي 10.6 ميكرومتر، يتم امتصاصه بكفاءة بواسطة السيليكا المنصهرة، مما يتيح إجراء عمليات قطع نظيفة وضيقة مع منطقة متأثرة بالحرارة تقاس بالميكرومتر بدلاً من أعشار المليمتر التي تتميز بها الطرق الميكانيكية. عند سرعات المعالجة النموذجية لأنابيب الكوارتز في نطاق 10 إلى 80 مم، يكون عرض الشق بالليزر 0.1 إلى 0.3 مموتفاوت الطول المتحقق هو ± 0.1 مم - تحسين خمسة أضعاف مقارنة بالقطع الرطب القياسي. والأهم من ذلك، فإن عدم وجود تلامس ميكانيكي يزيل خطر تشقق الأنبوب من اهتزاز العجلة، مما يجعل القطع بالليزر ذا قيمة خاصة في الأنابيب ذات الجدران الرقيقة التي يقل وزنها عن 1.5 مم حيث تمثل قوة القطع الميكانيكية خطر الكسر.
بالنسبة للأنابيب ذات الأقطار الكبيرة التي يزيد قطرها عن 150 مم، يوفر القطع بنفث الماء طريقًا بديلًا، حيث يجمع بين الطاقة النفاثة الكاشطة مع عملية لا تولد أي إجهاد حراري على الإطلاق. تتطلب الحواف المقطوعة بالنفث المائي طحنًا لإزالة السطح الخشن الذي خلفه الوسيط الكاشط، ولكن هذه الطريقة قادرة بشكل فريد على إنتاج مقاطع جانبية معقدة - قطع مائلة، أو شقوق، أو نهايات مشقوقة - في أنابيب الكوارتز ذات التجويف الكبير التي تتطلب بخلاف ذلك تصنيعًا آليًا متعدد المحاور باستخدام الحاسب الآلي.
مقارنة بين القطع بالليزر والقطع بعجلة الماس
| السمة | القطع الرطب بعجلة الماس | قص بالليزر | القطع بالنفث المائي |
|---|---|---|---|
| نطاق OD | 3 مم - 150 مم | 5 مم - 200 مم | 50 مم - 600 مم |
| تحمل الطول | ± 0.5 مم | ± 0.1 مم | ± 0.3 مم |
| عرض الشق | 0.5 - 1.5 مم | 0.1 - 0.3 مم | 1.0 - 2.5 مم |
| مخاطر الإجهاد الحراري | منخفض (عملية رطبة) | منخفضة جداً | لا يوجد |
| حافة ما بعد العلاج | الشطب/التلميع بالنار | ملمع النار الخفيف | الطحن مطلوب |
| أفضل تطبيق | أطوال معملية/صناعية قياسية | مكونات دقيقة | قطع محيطية كبيرة التجويف |
الشطب ومعالجة الحواف على أنابيب زجاج الكوارتز
كل طرف مقطوع من أنبوب زجاج الكوارتز يمثل حالة ضعيفة ميكانيكيًا: الزاوية الحادة بزاوية 90 درجة التي تتركها العجلة الماسية أو القطع بالليزر تركز الضغط عند إدخال الأنبوب في التركيبات، أو تعرضه للدورة الحرارية، أو التعامل معه أثناء التركيب. يعمل الشطب على إزالة هذا الضعف مع إنتاج هندسة الحافة المضبوطة التي تعتمد عليها تجميعات الختم، وأخاديد الحلقات الدائرية وموصلات الدفع.
الطحن الميكانيكي وزوايا الشطب النموذجية
وتستخدم الشطب الميكانيكي عجلات طحن مشبعة بالماس أو مطاحن أسطوانية دقيقة لكشط طرف الأنبوب إلى شكل زاوي محدد، مما ينتج هندسة متسقة وقابلة للتكرار عبر دفعات الإنتاج.
زوايا الشطب بين 15 درجة و45 درجة (تقاس من محور الأنبوب) هي النطاق الأكثر شيوعًا لنهايات أنابيب الكوارتز. A شطب 15 درجة - 20 درجة عادةً ما يتم تحديدها للأنابيب التي سيتم إدخالها في موانع التسرب PTFE أو موانع التسرب السيليكونية الدائرية، حيث يوجه المستدق اللطيف طرف الأنبوب إلى تجويف مانع التسرب دون قطع المطاط الصناعي. A شطب بزاوية 45 درجة يُفضَّل للأنابيب التي سيتم ختمها باللهب أو لحامها بالانصهار في خطوة لاحقة، حيث أن الوجه المائل يوفر مساحة سطح أكبر لشعلة الشعلة لتسخينها بشكل متساوٍ، مما يقلل من خطر التليين غير المتماثل. معدات الطحن لشطب الشطب على العمود الخارجي يستخدم مطحنة أسطوانية ذات قطر خارجي يدور الأنبوب مقابل عجلة ماسية محددة الملامح; شطب المعرف يتم إجراء طحن الأنابيب التي يزيد طولها عن 10 مم معرّف باستخدام طاحونة نقطية مثبتة تعمل داخل التجويف بالزاوية المحددة. توثق المنتجات الزجاجية المتخصصة قدرة طحن OD على تحقيق تفاوتات OD ± 0.0001 بوصة (± 0.0025 مم) مع تشطيب سطحي استثنائي، مما يوضح أن الشطب على الأنابيب ذات الدرجة الدقيقة هو عملية تصنيع آلي بالمعنى القياسي، وليس مجرد لمسة نهائية.
بعد الطحن، يُظهر السطح المشطوب بعد الطحن مظهرًا غير لامع ومجمّدًا. بالنسبة للتطبيقات التي يجب أن ينقل فيها الوجه الطرفي الأشعة فوق البنفسجية أو الضوء المرئي - مثل طرف مدخل أنبوب مفاعل الأشعة فوق البنفسجية - يتم صقل السطح المشطوب المشطوب بعد ذلك بالنار لاستعادة الشفافية البصرية.
زاوية الشطب ومرجع التطبيق
| زاوية الشطب | الهندسة | التطبيق النموذجي |
|---|---|---|
| 15° - 20° | استدقاق لطيف | الحلقة الدائرية وإدخال مانع التسرب من المطاط الصناعي |
| 30° | مستدق معتدل | موصلات الدفع والتركيبات الضاغطة والتركيبات الضاغطة |
| 45° | شطبة قياسية | إعداد الوجه قبل اللحام وإزالة الأزيز بشكل عام |
| مخصص | لكل رسم | حواف التفريغ، والواجهات الضوئية |
إزالة الحفر بالأحماض كخيار تكميلي
بالنسبة لأنابيب زجاج الكوارتز ذات الأقطار الداخلية أقل من 10 مم، لا يمكن لأدوات الطحن الميكانيكية الوصول فعليًا إلى نهاية التجويف بدقة كافية، مما يجعل الحفر بالحمض هو الطريق العملي لإزالة الأزيز.
حمض الهيدروفلوريك المخفف (HF)، عادةً بتركيزات 1-51 تيرابايت 3 تيرابايت بالحجميذيب بشكل انتقائي شظايا السيليكا الحادة والكسور الدقيقة المتبقية عند حافة القطع دون تغيير هندسة الأنبوب العياني. يبلغ معدل الحفر للكوارتز المنصهر في HF المخفف في درجة حرارة الغرفة تقريبًا 0.5-2 ميكرومتر في الدقيقةمما يسمح بإيقاف إزالة المواد الخاضعة للتحكم بمجرد استهلاك منطقة النتوءات - عادةً بعمق 10-30 ميكرومتر -. هذه الدقة في التحكم تجعل الحفر بالتردد العالي ذو قيمة خاصة للأنابيب الشعرية ذات العمق العمودي 0.5-5 مم، حيث يستهلك حتى الطحن الميكانيكي بعمق 50 ميكرومتر جزءًا كبيرًا من سمك الجدار. يجب أن تجرى العملية في غطاء دخان كيميائي مُصنَّف بدرجة HF معدات الوقاية الشخصية الكاملة بما في ذلك واقي الوجه والقفازات المقاومة للمواد الكيميائية ومجموعة أدوات الترياق المضاد للترددات العالية في متناول اليد، حيث أن الترددات العالية سامة بشكل منتظم حتى عند مستويات التعرض المنخفضة.
بعد خطوة الحفر، يتم شطف الأنبوب جيدًا في ماء منزوع الأيونات ويتبعه اختياريًا غسيل معادل ثنائي فلوريد الأمونيوم المخفف. تكون الحافة الداخلية الناتجة ناعمة الملمس، مع عدم وجود جسيمات السيليكا البلورية المتبقية التي قد تلوث تدفقات أشباه الموصلات أو الكيمياء التحليلية.
معلمات إزالة الحفر بالأحماض الحفر الحمضي
| المعلمة | المواصفات |
|---|---|
| نطاق المعرف المطبق | 0.1 مم - 10 مم (الوصول إلى الحافة الداخلية) |
| تركيز التردد العالي الهيدروجيني | 1 - 5% v/v |
| معدل الحفر | 0.5 - 2 ميكرومتر/دقيقة عند درجة حرارة 20 درجة مئوية |
| عمق إزالة المواد | 10 - 50 ميكرومتر (مضبوطة) |
| شطف ما بعد الحفر | ماء منزوع الأيونات، ≥3 دورات |
| تأثير الأبعاد | ضئيل (أقل من 0.05 مم تغير في العمود الخارجي) |
معايير تلميع أنابيب زجاج الكوارتز في الاستخدام البصري وأشباه الموصلات
إن حالة سطح وجه طرف أنبوب الكوارتز ليست مجرد اهتمام جمالي - ففي تطبيقات الإرسال البصري ومفاعل الأشعة فوق البنفسجية وانتشار أشباه الموصلات، تحدد خشونة السطح في طرف الأنبوب مباشرةً كفاءة الإرسال ومخاطر توليد الجسيمات وجودة الموانع المحكمة، كما أنها تحدد جودة الموانع المحكمة، كما أن خشونة السطح في نهاية الأنبوب تحدد كفاءة الإرسال ومخاطر توليد الجسيمات وجودة الموانع المحكم. هناك طريقتان للتلميع تخدمان متطلبات مختلفة: التلميع بالنار يعيد السطح الأملس المشكل بالنار إلى الأطراف المقطوعة، بينما يحقق الصقل والتلميع الميكانيكي التسطيح البصري للواجهات الدقيقة للمكونات.

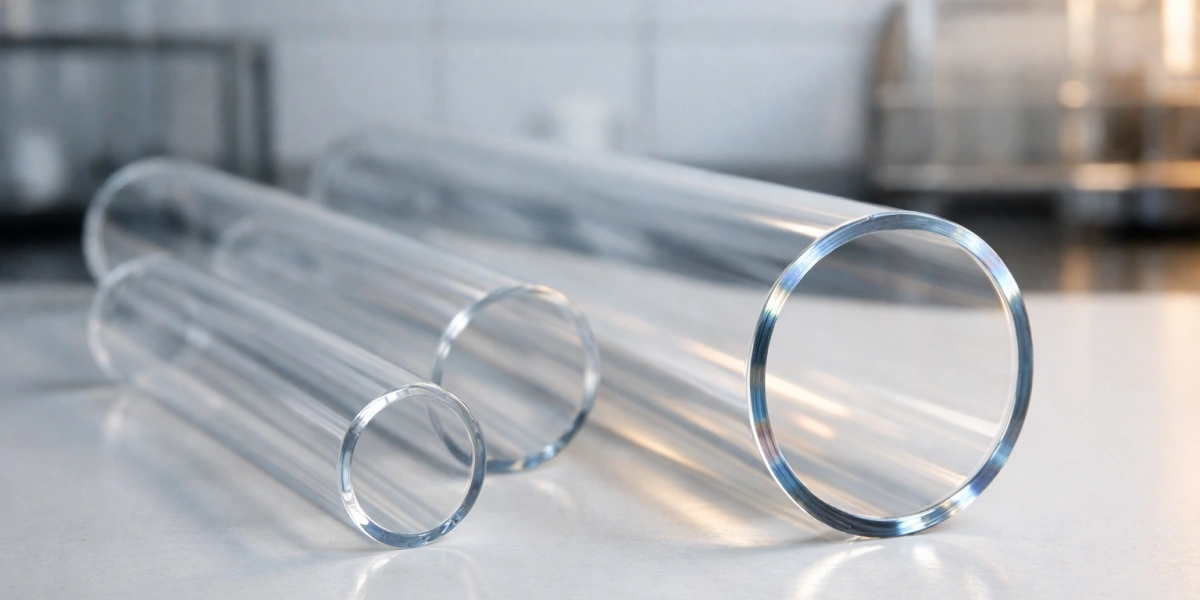

التلميع بالنار للواجهات الطرفية والأطراف الخارجية للأنابيب
التلميع بالنار هو أكثر عمليات التشطيب المستخدمة على نطاق واسع لواجهات أطراف أنابيب الكوارتز، وتقدر قيمته لسرعته وقدرته على معالجة الشقوق الدقيقة التي تحدث أثناء القطع، وقدرته على استعادة جودة السطح الأصلي المشكل بالنار للأنبوب المسحوب الأصلي.
تطبق العملية لهب أوكسي-هيدروجين أو أوكسي-بروبان مركّز إلى طرف الأنبوب أثناء دوران الأنبوب حول محوره. تتجاوز درجة حرارة اللهب عند طرف الشغل 1,700°Cوالتي تكون أعلى من نقطة تليين الكوارتز المنصهر (حوالي 1,665 درجة مئوية) ولكن يتم تطبيقها لمدة محددة - عادةً 3 إلى 15 ثانية لكل طرف 3 إلى 15 ثانية - كافية لإعادة ذوبان وتدفق السيليكا السطحية دون انهيار جدار الأنبوب أو تغيير كبير في العمود الخارجي للأنبوب. خلال هذه الفترة القصيرة المنصهرة التوتر السطحي2 تدفع السيليكا السائلة إلى وجه طرفي أملس ومسطح بشكل شبه مثالي، وفي نفس الوقت تغلق أي شقوق دقيقة تحت السطح خلفها القطع الميكانيكي. تدرج GlobalQT صراحةً عملية الصقل بالنار كخدمة قياسية إلى جانب القطع والطحن الخشن لأنابيب الأفران المطلوبة، مما يؤكد وضعها كعملية إنتاجية وليس كعملية متخصصة لمرة واحدة.
يُفضل الأكسجين الهيدروجين بشدة على الأكسجين البروبان في أشباه الموصلات عالية النقاء والتطبيقات البصريةوذلك لأن احتراق الهيدروجين لا ينتج عنه سوى بخار الماء كمنتج ثانوي - دون ترك أي رواسب كربونية على سطح السيليكا. وعلى الرغم من أن لهب أوكسي البروبان الأوكسجيني - البروبان أكثر سخونة وبالتالي أسرع، إلا أنه يُدخل تلوثًا هيدروكربونيًا ضئيلًا يتلألأ تحت إضاءة الأشعة فوق البنفسجية وهو غير مقبول في تطبيقات مثل مفاعلات معالجة المياه بالأشعة فوق البنفسجية أو الخلايا الطيفية.
معلمات عملية تلميع الحرائق
| المعلمة | أوكسي هيدروجين | أوكسي بروبان |
|---|---|---|
| درجة حرارة اللهب | ~2,000 درجة مئوية (طرف العمل) | ~1,900°C |
| منتج الاحتراق الثانوي | H₂O فقط | CO₂ + H₂O + الكربون النزر |
| مخاطر التلوث | ضئيل | منخفض (مقبول للاستخدام الصناعي) |
| نطاق OD المطبق | 1 مم - 300 مم | 3 مم - 300 مم |
| وقت المعالجة لكل نهاية | 3 - 15 ثانية | 2 - 10 ثوانٍ |
| عمق التئام الشقوق الدقيقة | حتى 0.2 مم | حتى 0.2 مم |
| رفع السطح بعد التلميع | 0.05 - 0.2 ميكرومتر | 0.1 - 0.4 ميكرومتر |
الصقل الميكانيكي والتشطيبات السطحية ذات الدرجة البصرية
عندما ينتج الصقل بالنار سطحًا أملس ولكن غير مشكّل هندسيًا - مما يعني أن الوجه النهائي غير مضمون أن يكون مسطحًا أو عموديًا على محور الأنبوب - ينتج الصقل الميكانيكي سطح مستو يتم التحكم في أبعاده مع نعومة بصرية من الدرجة البصرية للتطبيقات التي تتطلب دقة تداخلية.
يبدأ تسلسل التلميع الميكانيكي لنهايات أنابيب الكوارتز المنصهرة بما يلي الصقل الخشن باستخدام كربيد البورون أو ملاط جلخ كربيد السيليكون على صفيحة لولبية من الحديد الزهر، وإزالة الجزء الأكبر من التلف السطحي المقطوع وصولاً إلى خشونة السطح المتبقية التي تبلغ Ra 0.5 ميكرومتر. تستخدم مرحلة الربط الدقيق الوسيطة مادة كاشطة من الألومينا (Al₂O₃) بحجم جسيمات 3-5 ميكرومتربحيث يصل السطح إلى Ra 0.1-0.2 ميكرومتر. تستخدم مرحلة الصقل النهائية ملاط أكسيد السيريوم (CeO₂) على وسادة صقل - عادةً ما تكون من البولي يوريثين أو لفة من القار - وتحقق قيم خشونة السطح Ra < 0.5 نانومتر (دون النانومترية)، وتصنيف النتيجة على أنها درجة بصرية حسب التسميات القياسية لإنهاء السطح. عند هذا المستوى، يكون الوجه الطرفي لأنبوب الكوارتز مناسبًا كنافذة بصرية، أو منفذ دخول شعاع الليزر، أو سطح تلامس دقيق لشفة التفريغ. تؤكد المنتجات الزجاجية المتخصصة أن الطحن والتلميع بدون مركزية باستخدام الحاسب الآلي يحقق تفاوتات تفاوتات في OD وID من ± 0.0001 بوصة مع تشطيبات سطحية استثنائية، مما يوضح أن خطوة الصقل لا يمكن فصلها عن التحكم في الأبعاد بمواصفات الدرجة البصرية.
يتم الحفاظ على التوازي بين وجهي طرفي الأنبوب المصقول - وهو أمر بالغ الأهمية للأنابيب المستخدمة كخلايا تدفق أو كوفيتات بصرية - للحفاظ على ≤0.005 مم باستخدام ماكينة صقل على الوجهين مزودة بمقياس ميكرومتر ليزر في الوقت الحقيقي.
درجة التلميع ومرجع تشطيب السطح
| درجة التلميع | المواد الكاشطة المستخدمة | رفع السطح | التطبيق النموذجي |
|---|---|---|---|
| صناعي (مصقول بالنار) | اللهب | 0.05 - 0.4 ميكرومتر | أجهزة المختبر، وأنابيب الفرن، ومصابيح الأشعة فوق البنفسجية |
| شبه دقيقة (ملفوفة) | أل₂O₃3-5 ميكرومتر | 0.1 - 0.5 ميكرومتر | شفاه مانعة للتسرب، واجهات الاستشعار |
| الرتبة البصرية (CeO₂) | ملاط CeO₂ الطين | <0.5 نانومتر (Ra) | نوافذ الأشعة فوق البنفسجية، وخلايا التحليل الطيفي، ومنافذ الليزر |
| دقة فائقة | سيو₂ + لفة الملعب | <0.1 نانومتر (Ra) | قياس التداخل، تشكيل شعاع الليزر |
خيارات ختم اللهب والإغلاق النهائي للأنابيب الزجاجية الكوارتز
تظهر أنابيب الكوارتز ذات النهايات المختومة في عشرات التطبيقات - بدءًا من مغلفات مصباح الزئبق بالأشعة فوق البنفسجية وأنابيب حماية الخلايا الحرارية إلى أمبولات التفريغ لنمو البلورات وأوعية التفاعل المختومة للتخليق غير العضوي عند درجات حرارة أعلى من 1000 درجة مئوية. إن طريقة وهندسة الإغلاق النهائي غير قابلة للتبديل: يجب أن يكون مزيج مصدر الحرارة وكيمياء اللهب وتقنية التشكيل متطابقًا بدقة مع قطر الأنبوب وسمك الجدار وهندسة المظهر الجانبي النهائي التي يتطلبها التطبيق.
لحام شعلة الأكسجين والهيدروجين لموانع التسرب الطرفية المحكم
يتطلب إحكام غلق أنابيب زجاج الكوارتز باللهب مصدر حرارة قادر على الوصول إلى درجة حرارة تليين السيليكا المنصهرة والحفاظ عليها - تقريبًا 1,665°C - مع الحفاظ على برودة الجزء الأنبوبي المحيط به بما يكفي لمنع حدوث تشوه خارج منطقة الختم المقصودة.
مشاعل الأكسجين الهيدروجين مفضلة عالميًا لإحكام غلق الكوارتز المحكم لأن لهب الهيدروجين/الأكسجين يصل إلى درجات حرارة عمل 1,800-2,000°C عند طرف اللهب، ولأنه - كما هو راسخ في ممارسات نفخ الزجاج الموثقة في مجتمعات أشباه الموصلات والزجاج العلمي - لا ينتج اللهب أي منتجات ثانوية كربونية من شأنها أن تلوث منطقة ذوبان السيليكا. عندما يصل طرف الأنبوب إلى درجة حرارة التشغيل، فإنه يتصرف مثل المعدن المنصهر عند نقطة السيولة أكثر من كونه زجاجًا لينًا تدريجيًا: يكون الانتقال من الصلابة إلى قابلية التشغيل الكامل مفاجئًا، مما يتطلب من المشغل إدارة تطبيق الحرارة بدقة. يجب تدوير الأنبوب بشكل مستمر أثناء التسخين لتحقيق تجمع ذوبان متماثل؛ يتسبب التسخين غير المتماثل في انهيار الجدار بشكل غير متساوٍ، مما ينتج عنه ختم بتركيزات إجهاد داخلية تفشل تحت التدوير الحراري. بعد الختم، يتم تبريد قسم الأنبوب المختوم ببطء في منطقة اللهب الخارجية المختزلة للشعلة لتليين الإجهاد المتبقي قبل التبريد الكامل بالهواء. عند التنفيذ الصحيح، يكون ختم لهب الأكسجين والهيدروجين على الكوارتز المنصهر تم اختبار تسرب الهيليوم إلى أقل من 1 × 10 ⁹ ملي بار-لتر/ثانية، مما يؤكد سلامة درجة التفريغ المحكم.
الحد الأقصى للفتحة العمودية القصوى لختم اللهب في الإنتاج القياسي هو تقريبًا 100 مم؛ وفوق هذا القطر، تتطلب الكتلة الحرارية للأنبوب نهجًا متعدد الشعلات أو عملية إحكام الغلق بمساعدة الفرن.
معلمات عملية ختم اللهب
| المعلمة | المواصفات |
|---|---|
| مصدر الحرارة | شعلة أوكسجين الهيدروجين |
| درجة حرارة طرف اللهب | 1,800 - 2,000°C |
| نقطة التليين SiO₂ | ~1,665°C |
| نطاق OD المطبق | 1 مم - 100 مم |
| التلدين بعد الختم | مطلوب (تبريد منطقة الشعلة) |
| سلامة التسرب | <1 × 10 ⁹ ملي بار-ل/ثانية (اختبار التسرب الهيدروجيني) |
| التلوث بالمنتجات الثانوية | لا يوجد (H₂O فقط) |
التكوينات ذات القاع المستدير والقاع المسطح المغلق
إن هندسة الطرف المغلق ليست جمالية فقط - فهي تحدد توزيع الضغط، وإمكانية الوصول إلى التنظيف، وما إذا كان الأنبوب يمكن أن يقف في وضع مستقيم دون دعامة دعم خارجية.
أطراف مغلقة مستديرة القاع (نصف كروية) يتم تشكيلها عن طريق تجميع السيليكا اللينة عند طرف الأنبوب في قبة تحت التوتر السطحي، دون إضافة مواد. يقوم الشكل الناتج بتوزيع الضغط الداخلي بشكل موحد عبر السطح المنحني، مما يجعل الإغلاق ذو القاع المستدير هو الشكل الهندسي المفضل للأمبولات المختومة وأنابيب التفاعل عالية الضغط وآبار الحماية الحرارية التي تعمل تحت ضغط موجب وسالب (تفريغ). سمك الجدار عند قمة القبة يكون عادةً 80-110% من سماكة جدار الأنبوب الأصلينظرًا لأن عملية التشكيل بالتوتر السطحي يمكن أن تسبب ترققًا طفيفًا أو سماكة طفيفة اعتمادًا على وقت سكون اللهب. الأنابيب مستديرة القاع ليست قائمة بذاتها على سطح مستوٍ بدون حامل دعم، وهو ما يجب أخذه في الاعتبار في تصميم إعداد المختبر.
نهايات مغلقة مسطحة القاع يتم إنتاجها عن طريق طي طرف الأنبوب في مكبس مغزل مسطح الوجه بينما تكون السيليكا في حالة البلاستيك، أو عن طريق ختم اللهب على صفيحة كوارتز منصهرة مسطحة. والنتيجة هي أنبوب يقف عموديًا غير مدعوم - وهي ميزة عملية في الأفران الأنبوبية حيث يجب أن تستقر قوارب الكوارتز وأنابيب العينة على أرضيات الفرن المسطحة. ومع ذلك، فإن عمليات الإغلاق المسطحة أقل مقاومة ميكانيكيًا للضغط الداخلي المنتظم من عمليات الإغلاق نصف الكروية، واستخدامها تحت ضغوط أعلى من 0.3 ميجا باسكال (مقياس) يتطلب مراجعة هندسية.
مقارنة هندسة النهايات المغلقة
| السمة | قاع دائري | قاع مسطح |
|---|---|---|
| طريقة التشكيل | التوتر السطحي (اللهب فقط) | مكبس مغزل + لهب |
| توزيع الضغط | زي موحد (مثالي) | تركيز الإجهاد عند الزوايا |
| الحد الأقصى للضغط الداخلي الموصى به | ما يصل إلى 1.0 ميجا باسكال (مقياس) | ما يصل إلى 0.3 ميجا باسكال (مقياس) |
| قائمة بذاتها | لا (يتطلب الدعم) | نعم |
| التطبيقات النموذجية | الأمبولات والأوعية الحرارية وأوعية التفاعل | إدخالات أنبوب الفرن، قوارب العينة |
| سُمك جدار القمة | 80 - 110% من WT الاسمي | 90 - 120% من WT الاسمي |
الحفر والتصنيع بالفتحة من خلال أنابيب زجاج الكوارتز
تتيح الفتحات المحفورة في أنابيب الكوارتز الزجاجية إمكانية إدخال منافذ إدخال المزدوجات الحرارية، ووصلات مدخل/مخرج الغاز، ومنافذ أخذ العينات، ومنافذ تغذية الألياف الضوئية - وهي وظائف لا يمكن تحقيقها بأي عملية معالجة طرفية للأنبوب. على عكس المعادن، لا يمكن حفر الكوارتز المنصهر بواسطة المثاقب الملتوية التقليدية؛ حيث تبلغ صلابته حوالي موس 7 وسلوك الكسر الهش يتطلب طرق حفر متخصصة تزيل المواد عن طريق الكشط المتحكم به بدلاً من القطع البلاستيكي.
الحفر بالموجات فوق الصوتية للثقوب ذات القطر الصغير
يعد الحفر بالموجات فوق الصوتية الطريقة المفضلة للثقوب في الكوارتز المنصهر حيث يقل قطر الفتحة عن 5 مم وسمك الجدار 5 مم أو أقل.
تعمل العملية عن طريق اهتزاز طرف أداة من كربيد التنجستن أو كربيد البورون عند التردد فوق الصوتي (عادةً 20-40 كيلوهرتز) بسعة 10-50 ميكرومتربينما يغمر ملاط من الجسيمات الكاشطة (عادةً كربيد البورون B₄C أو كربيد السيليكون SiC في الماء) منطقة العمل. تقوم الأداة الاهتزازية بضرب الجسيمات الكاشطة على سطح الكوارتز في حركة إيقاعية تزيل المواد عند 0.1-0.5 مم في الدقيقة دون نقل قوة جانبية كبيرة إلى جدار الأنبوب - الميزة الحاسمة على الحفر الدوراني للأنابيب رقيقة الجدران الهشة. الحد الأدنى لأقطار الثقب الموثقة التي يمكن تحقيقها عن طريق الحفر بالموجات فوق الصوتية في الكوارتز المنصهر هي 0.8 ممكما أكدته بيانات التصنيع باستخدام الحاسب الآلي المنشورة على موقع micquartz.com. يكون التفاوت الموضعي للثقوب المحفورة بالموجات فوق الصوتية عادةً ± 0.05 مم، مع تحمل القطر ± 0.02 مم - الأشكال التي تفي بمتطلبات محاذاة أغلفة المزدوجات الحرارية وتركيبات إدراج الشعيرات الدموية.
بعد الحفر بالموجات فوق الصوتية، يتطلب مدخل الثقب ومخرجه شطبًا - إما ميكانيكيًا أو بالحفر الحمضي - للتخلص من 0.05 - 0.1 مم منطقة كسر الحافة التي تتشكل عندما تخترق الأداة الكاشطة وجه مخرج جدار الكوارتز.
معلمات الحفر بالموجات فوق الصوتية
| المعلمة | المواصفات |
|---|---|
| الحد الأدنى لقطر الفتحة | 0.8 مم |
| الحد الأقصى لقطر الفتحة | ~حوالي 5 مم |
| التردد | 20 - 40 كيلوهرتز |
| سعة الأداة | 10 - 50 ميكرومتر |
| مادة كاشطة متوسطة | B₄C أو ملاط SiC في الماء |
| معدل إزالة المواد | 0.1 - 0.5 مم/دقيقة |
| تحمل القطر | ± 0.02 مم |
| التسامح الموضعي | ± 0.05 مم |
الحفر بالماس باستخدام الحاسب الآلي للفتحات الأكبر والتفاوتات الضيقة
بالنسبة لأقطار الفتحات التي يزيد قطرها عن 5 مم، يحل الحفر اللبي الماسي باستخدام الحاسب الآلي محل طرق الموجات فوق الصوتية، مما يوفر دقة أبعاد أعلى، وأوقات دورات أسرع، والقدرة على إنتاج ثقوب في الأنابيب حتى 300 مم OD حيث يوفر سُمك جدار الأنبوب مادة كافية لتعشيق المثقاب الأساسي.
استخدامات الحفر اللبي الماسي باستخدام الحاسب الآلي لقم الثقب الأساسية المجوفة المشبعة بالماس الدوران تحت سائل تبريد الماء منزوع الأيونات المستمر، وإزالة سدادة أسطوانية من الكوارتز المنصهر من جدار الأنبوب. عند سرعة دوران المغزل 300-1,500 دورة في الدقيقة ومعدل التغذية 0.02-0.1 مم لكل دورة، يتم تبديد الحرارة المتولدة في وجه القطع في سائل التبريد قبل أن تتمكن من بدء التكسير الحراري الدقيق. توثق المنتجات الزجاجية المتخصصة القدرة على حفر ثقوب حتى 0.017 بوصة (0.43 مم) في الكوارتز المصهور باستخدام هذا النهج، مع مراكز تفريز متعددة المحاور تتعامل مع أقطار الأنابيب حتى أقطار الماكينة - عادةً ما يكون قطرها 300 مم وطولها حتى 750 مم على ماكينة التحكم الرقمي ذات 5 محاور. التفاوت المسموح به لقطر الثقوب المحفورة باستخدام الحاسب الآلي في نطاق 5-50 مم هو ± 0.02 ممبما يتفق مع البيانات المنشورة من موقع micquartz.com. بالنسبة للفتحات التي تتطلب دقة موضعية أكبر في تصميمات مشعب الغاز أو المفاعلات متعددة المنافذ، تحقق برمجة مسار الأدوات باستخدام الحاسب الآلي التفاوت الموضعي ± 0.01 مم بالنسبة إلى محور الأنبوب.
بعد الحفر، تتلقى كل فتحة بعد الحفر معيارًا شطب بزاوية 45 درجة عند وجهي الدخول والخروج لإزالة تركيز الإجهاد - وهي خطوة موصى بها صراحةً في أدبيات تصنيع الكوارتز لمنع انتشار الشقوق تحت الحمل الحراري.
معلمات الحفر بالماس باستخدام الحاسب الآلي
| المعلمة | المواصفات |
|---|---|
| الحد الأدنى لقطر الفتحة | 0.43 مم (0.017 بوصة) |
| الحد الأقصى لقطر الفتحة | مقيدة بسُمك الجدار (عادةً ≤ OD × 0.6) |
| سرعة عمود الدوران | 300 - 1500 دورة في الدقيقة |
| معدل التغذية | 0.02 - 0.1 مم/ملم/مكرر |
| سائل التبريد | الماء منزوع الأيونات المستمر |
| تحمل القطر | ± 0.02 مم |
| التسامح الموضعي | ± 0.01 مم |
| معالجة حافة ما بعد الحفر | شطب 45 درجة (إلزامي) |
الوصلات الأرضية والمعالجة بالفم المتجمد على أنابيب زجاج الكوارتز
تعتمد الأنظمة المختبرية والصناعية المبنية من مكونات الكوارتز على وصلات بينية موحدة لتحقيق تجميعات محكمة الإغلاق بالغاز أو الفراغ دون استخدام مواد لاصقة أو مثبتات ميكانيكية. تسمح الوصلات الأرضية - وهي عبارة عن وصلات مخروطية أو كروية أو ذات حواف مسطحة دقيقة الصنع - بتوصيل أنابيب زجاج الكوارتز بالتبادل مع أجهزة أخرى من الكوارتز أو البورسليكات أو السيراميك الزجاجي عبر نظام قياسي عالمي الحجم، مما يوفر إحكامًا محكمًا عند التزاوج والتشحيم بشكل صحيح.
الوصلات المستدقة القياسية - تدوين الحجم والطحن الدقيق
تُوصف الوصلة الأرضية المستدقة القياسية بالترميز المكون من رقمين على الصورة XX/YYYحيث XX هو القطر الخارجي للطرف الضيق للطرف الضيق للمفصل (الداخلي) الذكري بالملليمتر، و YY هو طول السطح الأرضي بالملليمتر.
تشمل المقاسات القياسية الشائعة 14/20 و19/22 و24/40والتي تتوافق مع الوصلات المستدقة القياسية الأمريكية ASTM E-676 والمعيار الأوروبي ISO 383 / DIN 12242. نسبة الاستدقاق لجميع الوصلات القياسية هي 1:10 - لكل 10 مم من طول الوصلة، يزيد القطر بمقدار 1 مم - وهي هندسة تم توحيدها دوليًا لضمان تزاوج أي وصلتين تشتركان في نفس التسمية XX بغض النظر عن الشركة المصنعة. يتبع تصنيع الوصلة المستدقة الكوارتز تسلسل طحن على مرحلتين: الطحن الخشن باستخدام كربيد السيليكون أو المادة الكاشطة الماسية لإزالة الجزء الأكبر من مادة جدار الأنبوب لتشكيل المخروط، و الطحن الناعم باستخدام مادة كاشطة أدق تجعل السطح تشطيب بلوري (غير لامع) التي تشكل مانع تسرب للغازات عند اقترانها بنظيرتها ذات المقبس وتشحيمها بشحم مناسب مثل شحم أبيزون أو شحم سيليكون محبس. ويوفر السطح المتجمد تعشيقًا فيزيائيًا بين أوجه التزاوج من خلال الاشتباك المجهري؛ أما الوصلة المستدقة الشفافة المصقولة فتكون قابلة للنفاذ للغاز. توثق شركة DWK Life Sciences أن عملية الطحن على مرحلتين تنتج وصلات تتجاوز متطلبات الدقة ISO 383 وDIN 12242، مع جودة سطح كافية لإحكام الإغلاق في الغلاف الجوي ومحكم التفريغ.
تكون الوصلة الناتجة، عند تجميعها وتشحيمها بشكل صحيح، هي محكم الغازات عند الضغط الجوي ومحكم التفريغ إلى أفضل من 10³ ملي بار مع شحم سيليكون قياسي، قابل للتمديد إلى 10⁶ ملي بار مع شحم Apiezon H أو M عالي التفريغ.
مرجع حجم الوصلة المستدقة القياسية المرجعية
| تعيين الحجم | القطر العلوي (مم) | طول المفصل (مم) | معيار متوافق | التطبيق النموذجي |
|---|---|---|---|---|
| 10/19 | 10 | 19 | ISO 383 | جهاز مختبر صغير الحجم |
| 14/20 | 14 | 20 | ASTM E-676 | أواني المختبر الزجاجية القياسية |
| 14/23 | 14 | 23 | ISO 383 | أواني المختبر الزجاجية القياسية (الاتحاد الأوروبي) |
| 19/22 | 19 | 22 | ASTM E-676 | جهاز متوسط الحجم |
| 24/29 | 24 | 29 | ISO 383 | جهاز متوسط الحجم (الاتحاد الأوروبي) |
| 24/40 | 24 | 40 | ASTM E-676 | قوارير التفاعل، التقطير |
| 29/32 | 29 | 32 | ISO 383 | جهاز واسع النطاق |
| 45/50 | 45 | 50 | مخصص/صناعي | المفاعلات على النطاق الصناعي |
متغيرات الوصلة الأرضية ذات الكرة والمقبس والمفصل الأرضي ذو الشفة المسطحة
تتطلب الوصلات المستدقة القياسية محاذاة محورية دقيقة بين مكونات التزاوج؛ حتى أن بضع درجات من المحاذاة الزاويّة غير الصحيحة تركز الضغط عند عنق الوصلة، مما يعرضها لخطر الكسر أثناء التجميع أو التدوير الحراري. تعالج الوصلات الكروية والمقبس والوصلات الأرضية ذات الشفة المسطحة هذا القيد من خلال المتغيرات الهندسية التي تتحمل الانحراف الزاوي أو توزيع حمل الختم عبر وجه مسطح.
الوصلات الكروية والمقابس (وتسمى أيضًا الوصلات الأرضية الكروية) تتكون من مكون كروي كروي كروي كروي دقيق ومقبس أنثوي مقعر مطابق، مصنوعان بمقاسات قياسية "S": S13 و S19 و S29حيث يشير الرقم إلى قطر التجويف الاسمي بالملليمتر. تسمح الهندسة الكروية بما يصل إلى ± 10 درجات من المحاذاة الزاوية غير الصحيحة دون المساس بسلامة الختم، مما يجعل هذه الوصلات لا غنى عنها في تجميعات المفاعلات المعقدة متعددة المنافذ حيث يتسبب التمدد الحراري في إزاحة محاور المكونات بالنسبة لبعضها البعض أثناء دورات التسخين. وتتميز أسطح التزاوج لكل من الكرة والمقبس بأنها مطحونة بدقة بنفس التشطيبات المتجمدة المستخدمة في الوصلات المستدقة، ويتطابق أداء الختم تحت التفريغ مع أداء الوصلات المستدقة عند استخدام قوة التثبيت المناسبة. تؤكد أوكسين كوارتز توافر مخزون من S13 و S19 و S29 مصنوعة من الكوارتز المصهور عالي النقاء، مع ربطها بساق الأنبوب كجزء من عرض المنتج القياسي.
الوصلات الأرضية ذات الحافة المسطحة تقدم وجهًا مسطحًا ومستويًا مانعًا للتسرب يتم إنتاجه عن طريق اللف الدقيق، ويستخدم في غرف التفريغ وأوعية المفاعلات حيث يجب أن يتزاوج الأنبوب مع شفة معدنية أو شفة كوارتز مشكّلة آليًا. يتم تلبيس الوجه المسطح بخشونة سطح رع 0.1-0.5 ميكرومتر وتسطيح ≤0.01 مم عبر وجه الحافةمما يتيح موانع تسرب من المعدن إلى الكوارتز مع حشيات من اللدائن المرنة المضغوطة أو حشيات PTFE. هذا النوع من الوصلات شائع بشكل خاص في الأغطية الطرفية لأنابيب انتشار أشباه الموصلات وحواف المفاعلات الكيميائية الضوئية التي تعمل تحت التفريغ عند درجات حرارة تصل إلى 600 درجة مئوية.
مقارنة نوع الوصلة الأرضية
| النوع المشترك | التحمل الزاوي | المقاسات القياسية | درجة الختم | التطبيق النموذجي |
|---|---|---|---|---|
| مستدق قياسي | 0 درجة (محوري فقط) | 14/20, 19/22, 24/40, 24/29, 29/32 | جهاز الصراف الآلي إلى 10⁶ ملي بار | أواني المختبر الزجاجية، والتقطير، والتوليف |
| الكرة والمقبس | انثناء زاوي بزاوية ± 10° | S13، S19، S29 | جهاز الصراف الآلي إلى 10⁴ ملي بار | التجميعات المعقدة، التمدد الحراري |
| شفة مسطحة | غير متاح (مستوٍ) | مخصص لكل OD | جهاز الصراف الآلي إلى 10⁶ ملي بار | حجرات التفريغ، وشفاه أشباه الموصلات |
| شفة الحلقة O-الحلقة | غير متاح | مخصص لكل تجويف | جهاز الصراف الآلي إلى 10⁸ ملي بار | تفريغ الهواء العالي جداً، غرفة نظيفة |
اللحام وتوسيع الأنابيب وتقليل قطرها لأنابيب زجاج الكوارتز
بالإضافة إلى التصنيع من قطعة واحدة، تتطلب العديد من التطبيقات الهندسية ربط أنابيب زجاج الكوارتز في تجميعات متعددة الأقسام، أو مزودة بحواف أو تشكيلها بأقطار متغيرة على طولها - وهي وظائف تتطلب تشكيلًا حراريًا بدلًا من المعالجة الآلية. عمليات اللحام وتوسيع الأنبوب (الإحراق) وتقليل القطر (الحنق) هي عمليات التشكيل الحراري الرئيسية الثلاث المطبقة على أنابيب زجاج الكوارتز، وتتطلب كل منها تحكمًا دقيقًا في درجة حرارة اللهب ولزوجة الزجاج وما بعد التشكيل التلدين3 لإنتاج مفاصل وانتقالات خالية من الإجهاد المتبقي.
اللحام بالانصهار الأوكسجيني الهيدروجيني للوصلات من أنبوب إلى أنبوب والشفة
يتميز لحام الكوارتز إلى الكوارتز بالانصهار عن لحام المعادن في جانب أساسي واحد: لا توجد مادة حشو ولا قطب كهربائي ولا غاز تدريع خارجي. يتم تشكيل الوصلة بالكامل عن طريق تليين كلا سطحي التزاوج في وقت واحد باستخدام لهب بدرجة حرارة عالية حتى يتدفقان معًا على المستوى الجزيئي.
اللحام بشعلة الأكسجين والهيدروجين هي الطريقة الإلزامية لأي وصلة كوارتز مخصصة لأشباه الموصلات أو المستحضرات الصيدلانية أو الخدمات البصرية، لأن الاحتراق ينتج بخار الماء فقط - تاركًا منطقة ذوبان السيليكا نقية كيميائيًا وخالية من الكربون أو التلوث الهيدروكسيدي أو الرواسب القلوية التي من شأنها أن تضر بالنقاء. يجب تسخين الكوارتز المصهور بشكل موحد إلى درجة حرارة التشغيل التي تبلغ حوالي 1,800°Cتدور باستمرار على مخرطة زجاجية أو جهاز تحديد المواقع متعدد المحاور لمنع التدفق غير المتماثل. يجب أن تحقق الوصلة تلامسًا جزيئيًا حميمًا عبر 100% من منطقة وجه التزاوج؛ أي فجوة أو فقاعة أو منطقة غير منصهرة جزئيًا تخلق ارتفاعًا في الضغط من شأنه أن يؤدي إلى حدوث كسر خلال الدورة الحرارية الأولى. بعد الانصهار، تُحفظ منطقة الوصلة في اللهب الخارجي للشعلة - وهي منطقة مختزلة أكثر برودة عند درجة حرارة تتراوح بين 800 و1000 درجة مئوية تقريبًا - من أجل فترة التلدين من 30 إلى 90 ثانية لكل ملليمتر من سُمك الجدارقبل التبريد الهوائي التدريجي. إن خطوة التلدين هذه غير قابلة للتفاوض: الكوارتز لديه تمدد حراري صفري بشكل أساسي، مما يعني أن التبريد السريع لا يولد أي تغيير في الأبعاد العيانية ولكن الإجهاد اللزج المتبقي المتجمد في منطقة اللحام غير الملدنة يكفي لإحداث كسر تلقائي بعد أيام أو أسابيع من التصنيع. تؤكد وثائق المجتمع من كل من نافخي الزجاج المحترفين وفيزيائيي أشباه الموصلات باستمرار على أن الأكسجين والهيدروجين هو مصدر الحرارة الوحيد المقبول للحام الكوارتز النظيف، وأن الكوارتز لا يتطلب تطبيعًا بعد الصهر مماثلًا للزجاج القياسي على وجه التحديد لأن معامل CTE الخاص به يساوي صفرًا فعليًا.
لحام الشفة إلى الأنبوب يتبع نفس العملية ولكنه يتطلب تسخين مكون الشفة مسبقًا إلى درجة حرارة قريبة من درجة حرارة التشغيل قبل التلامس لمنع حدوث كسر بالصدمة الحرارية في لحظة الوصلة. يدرج كل من موقع Axquartz.com و fgquartz.com اللحام كقدرة تصنيع مخصصة قياسية، مع شهادة ISO 9001:2015 التي تحكم العملية.
معلمات عملية اللحام بالصهر
| المعلمة | المواصفات |
|---|---|
| مصدر الحرارة | شعلة أوكسجين الهيدروجين فقط (درجة الإنتاج) |
| درجة حرارة العمل | ~حوالي 1,800 درجة مئوية عند وجه المفصل |
| نطاق OD المطبق | 3 مم - 200 مم (قياسي)؛ أكثر من 200 مم متعدد الشعلات |
| مدة التلدين | 30 - 90 ثانية لكل مم من WT |
| سائل التبريد/غاز التدريع | لا شيء مطلوب |
| النقاء المشترك | بدون حشو؛ 100% سيليكا منصهرة 100% |
| سلامة التسرب (بعد اللحام) | <1 × 10 ⁹ ملي بار-ل/ثانية (قادر على اختبار التسرب الهيدروجيني) |
| أقصى قدر من النقاء المادي | ما يصل إلى 99.999% SiO₂ (مطابق لدرجة الأنبوب) |
توسعة الأنبوب وتشكيل قطر الأنبوب إلى أسفل العنق
يتم إنتاج انتقالات القطر - حيث يتمدد مقطع الأنبوب إلى قطر خارجي أكبر للتزاوج مع شفة عريضة التجويف، أو يتم تصغيره إلى قطر خارجي أصغر لإنشاء فوهة أو تركيبات انتقالية - عن طريق تسخين منطقة التشكيل إلى حالة البلاستيك وتطبيق قوة ميكانيكية محكومة ضد مغزل أو قالب أو عن طريق استغلال الضغط الداخلي (النفخ).
تمدد الأنبوب (الاشتعال) تبدأ بتسخين المنطقة المحلية من الأنبوب إلى ما يقرب من 1,700-1,800°C على طول يساوي تقريبًا 1.5-2 × 1.5 إلى 2 × الجرعة المستهدفة المتوهجة. وبمجرد أن يصبح الأنبوب بلاستيكيًا بالكامل، يتم إدخال مغزل جرافيت مخروطي الشكل وضغطه في طرف الأنبوب، مما يؤدي إلى توسيع القطر إلى الخارج. وعادةً ما يكون القطر العمودي الناتج في الطرف الموسع هو من 1.3× إلى 2.0× أنبوب OD الأصليمع تناقص سمك الجدار بالتناسب مع تناقص سمك الجدار بالتناسب مع المربع العكسي لنسبة القطر - الأنبوب الذي يبلغ وزنه الأصلي 3 مم، والذي يتم توسيعه بمعامل 1.5 في العمود الخارجي سيكون سمك جداره عند الطرف الموسع 1.3 مم (محسوبة من حفظ الحجم). تُستخدم الأطراف المتوهجة لإنشاء حواف دخول كروية مشتركة، وشفاه مانعة للتسرب بقطر كبير لضغط الحلقة الدائرية O، ومقاطع انتقالية بين أقطار الأنابيب المختلفة في تصميمات مفاعل الأشعة فوق البنفسجية متعدد المراحل. زاوية التوهج - عادةً 10 درجات إلى 30 درجة نصف الزاوية - يتم تحديده من خلال ملف تعريف المغزل ويجب أن يكون مطابقًا لرسم مكون التزاوج.
تصغير القطر (العنق) يطبق الضغط على المنطقة المسخَّنة باستخدام مجداف جرافيت دوار أو قالب دوار من الجرافيت أو قالب محدد، مما يقلل من سمك الجدار عند طرف الأنبوب لإنشاء فوهة ذات تجويف منخفض، أو انتقال متدرج، أو انقباض لقياس التدفق. يزداد سُمك الجدار في منطقة العنق مع انخفاض العمق الخارجي، بعد الحفاظ على المواد: الأنبوب الذي يتم تصغير عنقه من العمق الخارجي 50 مم إلى العمق الخارجي 30 مم مع سمك جدار عند العنق يبلغ حوالي 8.3 مموالتي قد تتطلب مراعاة في التصميم الحراري. ويتبع كلًا من عمليتي التمدد والاختزال التلدين، وكلاهما متاح كخدمات تصنيع مخصصة في TOQUARTZ لأقطار الأنابيب في نطاق 5 مم إلى 200 مم OD.
معلمات تشكيل القطر
| المعلمة | التوسعة (الحرق) | الاختزال (النخر) |
|---|---|---|
| نطاق OD المطبق | 5 مم - 200 مم | 5 مم - 200 مم |
| درجة حرارة التدفئة | 1,700 - 1,800°C | 1,700 - 1,800°C |
| أداة التشكيل | مغزل الجرافيت المخروطي المخروطي | مجذاف جرافيت/قالب ملفوف |
| نسبة التغير في القطر النموذجي | 1.3 × - 2.0 × زيادة في الجرعة التشغيلية | تخفيض 0.3 × - 0.8 × 0.8 × تخفيض OD |
| سُمك الجدار عند الطرف المشكل | النقصان (الزيادة في الجرعة الزائدة) | الزيادات (نقصان OD) |
| توهج/زاوية نصف انتقالية متوهجة | 10° - 30° | 5° - 20° |
| التلدين بعد التشكيل | إلزامي | إلزامي |
| تحمل OD عند الطرف المشكل | ± 1.0 مم (قياسي) | ± 0.5 مم (قياسي) |
الصناعات التي تعتمد على أنابيب الكوارتز المصنعة بدقة
تعمل أنابيب الكوارتز المصنعة كمكون تمكيني وليس كسلعة مستهلكة في الصناعات أدناه - فوجودها غير مرئي عندما تعمل بشكل صحيح، وفشلها يترتب عليه عواقب فورية.
-
انتشار أشباه الموصلات و CVD: أنابيب زجاج الكوارتز هي أنابيب المعالجة الأساسية في أفران الانتشار الأفقية والرأسية لأكسدة رقاقة السيليكون، والمنشطات وترسيب البخار الكيميائي. تعمل هذه الأنابيب بشكل مستمر عند درجة حرارة تتراوح بين 900 و1200 درجة مئوية مع غازات المعالجة بما في ذلك الأكسدة الأكسجينية والنيتروجين وكلوريد الهيدروجين وثنائي كلورو السيلان، ويجب أن تحافظ هذه الأنابيب على نقاء SiO₂ أعلى من 99.995% لمنع التلوث المعدني للرقاقات على مستوى الرقاقات دون مستوى البوصة. تتراوح أقطار الأنابيب من 100 مم OD 100 مم (جيل الرقاقات 4 بوصة) إلى 300 مم OD 300 مم وما فوق (12 بوصة والعقد المتقدمة). الشفاه المسطحة الدقيقة التشكيل والأغطية الطرفية الملحومة هي المواصفات القياسية لهذا التطبيق. وغالبًا ما تكون مواصفات أنابيب معالجة أشباه الموصلات من فئة أشباه الموصلات خاضعة لمواصفات تفاوت OD ± 0.1 مم ومتطلبات تشطيب السطح التي تستبعد أي تلوث كاشط.
-
التطهير بالأشعة فوق البنفسجية ومعالجة المياه: تعمل أنابيب الكوارتز الزجاجية بمثابة الغلاف الخارجي الواقي ونافذة نقل الأشعة فوق البنفسجية بين مصابيح بخار الزئبق وتيار تدفق المياه في أنظمة مفاعل الأشعة فوق البنفسجية. ويلزم وجود كوارتز منخفض الأوكسجين وعالي الإرسال - عادةً JGS1 أو السيليكا الاصطناعية المنصهرة - مع نفاذية للأشعة فوق البنفسجية أعلى من 90% عند 254 نانومتر لضمان فعالية مبيد للجراثيم. وتتراوح الأقطار الخارجية في هذا التطبيق عادةً من 22 مم إلى 45 مم، بأطوال تتراوح بين 500 مم إلى 1500 مم.
-
مغلفات مصابيح الأشعة تحت الحمراء والهالوجين: تشكل أنابيب الكوارتز رقيقة الجدار ذات الجدار الرقيق ذات القطر العمودي 6-16 مم والوزن 0.7-1.5 مم مغلفات مصابيح الهالوجين وأنابيب باعث الأشعة تحت الحمراء ومصادر هالوجين الكوارتز-التنجستن-الهالوجين (QTH). الأطراف المصقولة بالنار والمختومة هي المعيار؛ يجب أن يتحمل الأنبوب الصدمة الحرارية المتكررة من البداية الباردة إلى درجة حرارة التشغيل (فوق منطقة الفتيل 500 درجة مئوية) دون كسر.
-
أفران الانتشار الضوئية الشمسية: تُستخدم أنابيب الكوارتز ذات الأقطار الكبيرة (OD 150-300 مم، وطول يصل إلى 1800 مم) كغرف معالجة لنشر الفوسفور والبورون في إنتاج الخلايا الشمسية. وتعد الكتلة الحرارية العالية والطول الممتد عند القطر العمودي الكبير من المتطلبات الحرجة للأبعاد في هذا القطاع.
-
المعالجة الكيميائية والصيدلانية: تستفيد مفاعلات أنابيب الكوارتز، وخلايا التدفق، والنظارات البصرية في العمليات الكيميائية المسببة للتآكل من مقاومة الكوارتز لجميع الأحماض باستثناء HF. تُعد مجموعات الشفة الملحومة والتوصيلات الأرضية المشتركة مع أجهزة البورسليكات عبر موانع التسرب المتدرجة قياسية في هذا القطاع.
-
الأجهزة التحليلية: تستخدم مشاعل بلازما ICP-OES و ICP-MS أنابيب كوارتز دقيقة ذات تحكم محكم في OD وتركيز محكم - عادةً أنبوب الشعلة الخارجي OD 18-22 مم، أنبوب الشعلة الخارجي OD 15-18 مم، أنبوب وسيط OD 15-18 مم - حيث يؤثر تباين الأبعاد بشكل مباشر على استقرار البلازما والدقة التحليلية.
درجات المواد لأنابيب زجاج الكوارتز - JGS1 و JGS2 و JGS3
إن اختيار درجة المادة الصحيحة هو معلمة المواصفات النهائية التي تحدد ما إذا كان أنبوب الكوارتز سيؤدي كما هو متوقع في بيئته البصرية أو الحرارية أو النقاء، وتمثل الدرجات الصينية الوطنية القياسية الثلاث - JGS1 وJGS2 وJGS3 - نقاطًا مميزة في مساحة المفاضلة بين محتوى OH/إرسال/مقاومة درجة الحرارة.
-
JGS1 هو عبارة عن سيليكا اصطناعية منصهرة منتجة من ترسيب البخار الكيميائي لرابع كلوريد السيليكون (SiCl₄). السمة المميزة لها هي محتوى OH (الهيدروكسيل) أقل من 1 جزء في المليونوهو ما يمنع نطاق امتصاص OH الذي يبلغ 2.7 ميكرومتر تقريبًا من تخفيف انتقال الأشعة تحت الحمراء ويزيد في الوقت نفسه من انتقال الأشعة فوق البنفسجية إلى ما يقرب من 150 نانومتر. إن JGS1 هي الدرجة المحددة لخلايا التحليل الطيفي بالأشعة فوق البنفسجية، وتوصيل أشعة الليزر إكسيمر، وأكمام معالجة المياه بالأشعة فوق البنفسجية، وأي تطبيق يكون فيه النقل أقل من 250 نانومتر أمرًا بالغ الأهمية. تتجاوز درجة حرارة تشوهها الحراري 1,650°Cوهي درجة JGS الوحيدة المناسبة للخدمة المستمرة فوق 1200 درجة مئوية دون أن تنخفض درجة حرارتها.
-
JGS2 هو كوارتز طبيعي منصهر ينتج عن اندماج القوس الكهربائي لبلورات الكوارتز الطبيعية عالية النقاء. يكون محتوى OH أعلى من JGS1 - عادةً ما يكون 150-400 جزء في المليون - وهو ما يغيِّر مسار انتقال الأشعة فوق البنفسجية إلى 250 نانومترمما يجعل JGS2 غير مناسب لتطبيقات الأشعة فوق البنفسجية العميقة ولكنه مناسب تمامًا للأعمال المرئية والقريبة من الأشعة فوق البنفسجية (نطاق 300-400 نانومتر). JGS2 هي الدرجة المهيمنة لأنابيب أفران انتشار أشباه الموصلات، وأنابيب المفاعلات الكيميائية، وأجهزة المختبرات ذات درجة الحرارة العالية حيث لا يكون انتقال الأشعة فوق البنفسجية شرطًا. إن انخفاض تكلفة إنتاجه بالنسبة إلى JGS1 يجعله الخيار الافتراضي المنطقي للتطبيقات الحرارية.
-
JGS3 يتم إنتاجه من الكوارتز الطبيعي الذي يحتوي على نسبة عالية من الشوائب المعدنية الطبيعية ومحتوى OH - عادةً > 400 جزء من المليون من الأكسيد الهيدروجين - ويقتصر انتقاله للأشعة فوق البنفسجية على الأطوال الموجية التي تزيد عن 350 نانومتر. يقايض JGS3 الأداء البصري بالمتانة الهيكلية وكفاءة التكلفة، ويستخدم على نطاق واسع في أغلفة مصابيح الهالوجين وأنابيب التسخين بالأشعة تحت الحمراء وبطانات الأفران الصناعية حيث يكون النقل المرئي والأشعة تحت الحمراء فقط هو المهم. درجة حرارة خدمته المستمرة هي تقريبًا 1,100°C - أقل من JGS1 و JGS2 عند الحد الأقصى لكل منهما - بسبب تأثيرات الشوائب النزرة على حركية إزالة النتروجين.
مرجع اختيار درجة المواد المختارة
| الممتلكات | JGS1 | JGS2 | JGS3 |
|---|---|---|---|
| طريقة الإنتاج | التفريد القابل للذوبان (بخار كلوريد السيليكون₄) | قوس كهربائي (كوارتز طبيعي) | قوس كهربائي (كوارتز طبيعي) |
| محتوى OH | <1 جزء في المليون | 150 - 400 جزء من المليون | > 400 جزء من المليون |
| قطع الإرسال بالأشعة فوق البنفسجية | ~حوالي 150 نانومتر | ~حوالي 250 نانومتر | ~حوالي 350 نانومتر |
| الإرسال عند 254 نانومتر | >90% | 40 - 80% | <20% |
| درجة حرارة الخدمة المستمرة (درجة مئوية) | 1,250 | 1,200 | 1,100 |
| مخاطر الانحراف | منخفضة جداً | منخفضة | معتدل |
| التطبيقات النموذجية | بصريات الأشعة فوق البنفسجية، ليزر الإكسيمر، التحليل الطيفي | أفران أشباه الموصلات، والمفاعلات الكيميائية | مصابيح الهالوجين، وسخانات الأشعة تحت الحمراء، والأفران الصناعية |
| تكلفة الإنتاج النسبية | الأعلى | معتدل | الأقل |
اطلب مواصفات مخصصة لمشروع أنابيب الكوارتز الزجاجية الخاصة بك
في كل شريحة من شرائح الأبعاد وإمكانية التصنيع الموضحة في هذه المقالة، تقبل TOQUARTZ الطلبات المخصصة بدون حد أدنى لكمية الطلب على معظم أحجام الأنابيب، ويتم إرجاع تقييمات الجدوى الهندسية في غضون 24 ساعة من تقديم الرسم.
يؤدي تقديم مواصفات كاملة عند أول اتصال إلى التخلص من الذهاب والإياب وتسريع عملية عرض الأسعار. المعلمات المطلوبة لتوليد عرض أسعار دقيق لأنابيب زجاج الكوارتز المخصصة هي:
- OD × ID × WT (مم): حدد اثنين من الثلاثة؛ والثالث محسوب.
- الطول (مم): حدّد الطول المطلوب والتفاوت المقبول (± 0.5 مم قياسي؛ ± 0.1 مم قطع بالليزر).
- درجة المادة: JGS1 أو JGS2 أو JGS3 (JGS2 الافتراضي إذا لم يتم تحديده).
- عمليات التصنيع: من القائمة الكاملة - القطع، الشطب، الشطب، الصقل بالنار، الصقل الميكانيكي، الصقل الميكانيكي، ختم اللهب (مستدير/مسطح القاع)، الحفر (حدد قطر الثقب وموضعه)، الوصلة الأرضية (حدد تدوين الحجم)، اللحام، التمدد، أو التخفيض.
- بيئة الاستخدام النهائي: درجة الحرارة القصوى للخدمة، والتعرض للمواد الكيميائية، ومتطلبات انتقال الأشعة فوق البنفسجية، ومستوى التفريغ/الضغط، حيثما ينطبق ذلك.
- الكمية: كمية الوحدة وتكرار الدفعات إذا كان من المتوقع تكرار الطلبات.
الخاتمة
تغطي أنابيب زجاج الكوارتز TOQUARTZ نطاق قطر خارجي يتراوح من 0.1 مم شعيرات إلى أنابيب كبيرة التجويف 600 مم، مع سماكة جدار تتراوح من 0.01 مم إلى 10 مم وأطوال مخصصة تصل إلى 3000 مم. وتتراوح التفاوتات في الأبعاد من ± 0.25 مم المسحوبة كما هي مسحوبة إلى ± 0.01 مم باستخدام الحاسب الآلي اعتمادًا على درجة الدقة المحددة. إن مجموعة قدرات التصنيع الكاملة - القطع (± 0.5 مم إلى ± 0.1 مم)، والشطب، والصقل بالحريق، والصقل البصري الميكانيكي (Ra < 0.5 نانومتر)، وإحكام إغلاق اللهب بالأكسجين والهيدروجين، والحفر (فتحة 0.8 مم كحد أدنى، وتفاوت تفاوت ± 0.02 مم)، ومعالجة الوصلة الأرضية (14/20 حتى 45/50 والمخصصة)، واللحام بالصهر، وتوسيع الأنبوب وتصغيره - يعني أنه يمكن تسليم المكونات في حالة جاهزة للتركيب، مما يلغي تكاليف المعالجة الثانوية. يعمل اختيار المواد عبر JGS1 وJGS2 وJGS3 على مواءمة الخصائص الطيفية والحرارية وخصائص النقاء للأنبوب مع متطلبات كل تطبيق.
الأسئلة الشائعة
ما هي أحجام القطر الخارجي القياسية المتاحة لأنابيب زجاج الكوارتز؟
تتراوح الأحجام القياسية المخزونة لأنابيب زجاج الكوارتز المنصهر من 3 مم إلى 150 مم في النطاق الصناعي العام، مع أحجام شائعة تشمل 25 و40 و50 و60 و80 و100 و120 و150 مم. تتوفر الأنابيب الشعرية من OD 0.1 مم. تتوفر أقطار مخصصة تصل إلى 600 مم عند الطلب.
ما هو الحد الأدنى لسُمك جدار أنابيب زجاج الكوارتز؟
يبلغ الحد الأدنى لسمك الجدار لأنابيب الكوارتز الشعرية المنصهرة المسحوبة 0.01 مم، كما هو موثق لأنابيب حيود الأشعة السينية الشعرية عند 0.1-5.0 مم OD. بالنسبة للأنابيب الصناعية القياسية التي تزيد عن 3 مم OD، يبلغ الحد الأدنى لسُمك الجدار المتاح تجاريًا 0.7 مم تقريبًا.
هل يمكن لحام أنابيب الكوارتز الزجاجية ببعضها البعض أو بالفلنجات الزجاجية؟
نعم. يتم ربط أنابيب الكوارتز المنصهرة عن طريق اللحام بلحام الأكسجين-الهيدروجين بلهب الأكسجين-الهيدروجين، الذي يدمج سطحي السيليكا عند 1800 درجة مئوية تقريبًا بدون مادة حشو. والنتيجة هي وصلة متجانسة مع سلامة تسرب الهيليوم أفضل من 1 × 10 × 10 ⁹ ملي بار-ل/ث بعد التلدين. يتم توصيل الشفاه بنفس عملية الانصهار، مع توفر تكوينات مسطحة الوجه أو مخروطية الشكل.
ما الفرق بين زجاج الكوارتز JGS1 و JGS2 و JGS3؟
JGS1 عبارة عن سيليكا منصهرة اصطناعية بمحتوى OH أقل من 1 جزء في المليون، تنقل الأشعة فوق البنفسجية حتى 150 نانومتر تقريبًا ومناسبة للخدمة المستمرة حتى 1250 درجة مئوية. JGS2 عبارة عن كوارتز منصهر طبيعي بمحتوى هيدروكسيد الهيدروجين يتراوح بين 150-400 جزء في المليون، وينقل الأشعة فوق البنفسجية حتى 250 نانومتر تقريبًا ويستخدم في أفران أشباه الموصلات وتطبيقات المفاعلات الكيميائية حتى 1200 درجة مئوية. JGS3 عبارة عن كوارتز منصهر طبيعي يحتوي على نسبة OH أعلى من 400 جزء في المليون، وينقل إلى 350 نانومتر تقريبًا، ومقدر حتى 1100 درجة مئوية تقريبًا، ويستخدم بشكل أساسي في أغلفة مصابيح الهالوجين وسخانات الأشعة تحت الحمراء.
المراجع:
-
شرح الصب بالطرد المركزي كعملية تصنيع تستخدم لتشكيل المكونات الأسطوانية.↩
-
تصف هذه المدخلة التوتر السطحي كخاصية فيزيائية للسوائل، وتشرح القوى الجزيئية المسؤولة عن ذلك وكيف يؤدي التوتر السطحي إلى تكوين أسطح ملساء ومنحنية عندما يُترك الزجاج المنصهر ليتدفق بحرية - وهي الآلية التي يقوم عليها ختم اللهب المستدير القاع.↩
-
يغطي هذا المدخل عملية التلدين كعملية معالجة حرارية تطبق على الزجاج والمعادن، موضحًا كيف يقلل التبريد البطيء المتحكم فيه من الإجهاد الداخلي المتبقي المتراكم أثناء التشكيل أو اللحام أو التبريد السريع - وهي خطوة إلزامية بعد المعالجة لجميع تجميعات الكوارتز الملحومة بالانصهار.↩
