Kuvars Tüp Dalga Boyu Performansı Isıtma Elemanı Verimliliğini Nasıl Optimize Eder?

Kuvars tüp ısıtma elemanları, hedef malzemelerin soğurma tepe noktalarıyla hizalanan kızılötesi dalga boyları yayarak optimum verimlilik sağlar. Emisyonun her malzemenin ısı emme faktörüyle eşleştirilmesi, daha hızlı ısıtma süreleri, gelişmiş enerji verimliliği ve daha iyi kontrol sağlar.

• Mühendisler dalga boyu performansını optimize ederek 25%'ye kadar enerji tasarrufu sağlayabilir.

• Eşit ısıtma, aşırı ısınma risklerini en aza indirir ve aşağıdaki gibi uygulamalarda tutarlı sonuçları destekler boya kurutma veya cam temperleme.

Önemli Çıkarımlar

• Kuvars tüpler kızılötesi enerjiyi verimli bir şekilde yayarak 95%'nin üzerinde iletim sağlar, bu da daha hızlı ısıtma ve enerji tasarrufu sağlar.

• Mühendisler, kuvars tüpün dalga boyunu malzemelerin soğurma ihtiyaçlarıyla eşleştirerek enerji maliyetlerinde 25%'ye kadar tasarruf sağlayabilir.

• Düşük OKH'li kuvars kullanımı su bazlı uygulamalarda ısıtma performansını iyileştirerek enerji verimliliğini artırır ve kurutma sürelerini azaltır.

• Doğru serpantin sıcaklığının seçilmesi, kuvars ısıtma elemanlarının verimliliğini ve ömrünü en üst düzeye çıkarmak için çok önemlidir.

• ASTM E903 gibi kalite standartları, kuvars tüplerin tutarlı performans sunmasını sağlayarak mühendislerin güvenilir ısıtma sonuçları elde etmesine yardımcı olur.

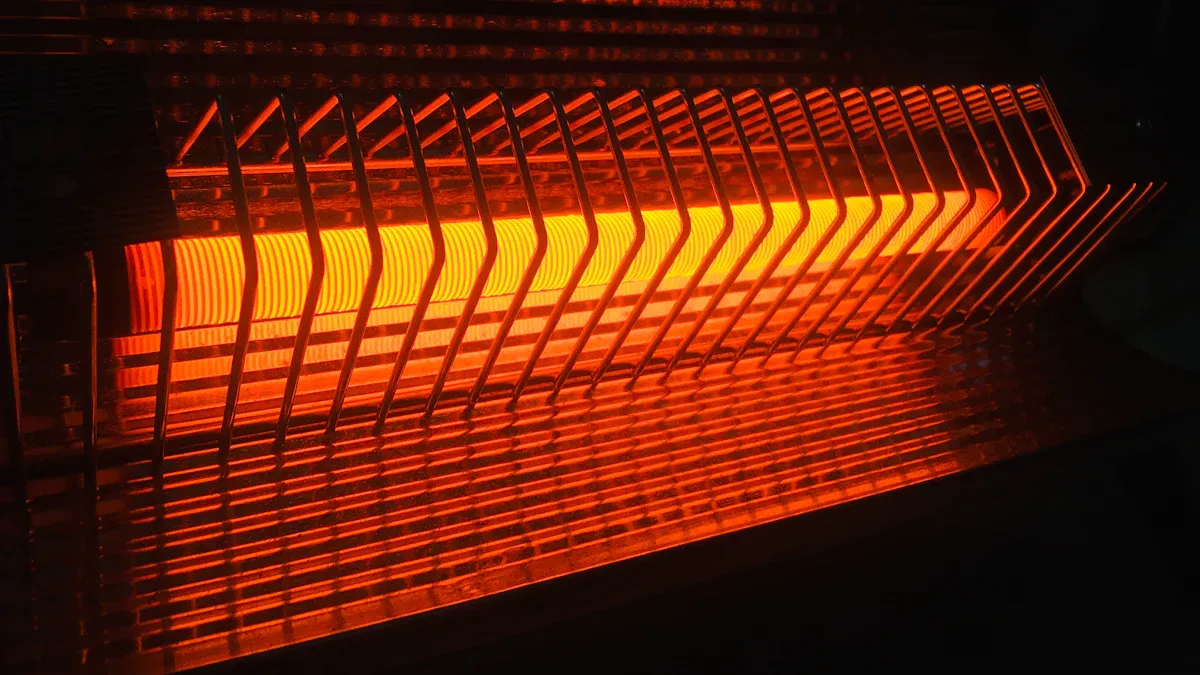

Kuvars Tüp Isıtma Elemanları Hangi Kızılötesi Dalga Boyu Aralığında Yayım Yapar?

Kuvars tüp ısıtma elemanları, belirli malzeme soğurma bantlarını hedef alan kızılötesi enerji üretir. Yaydıkları dalga boyu aralığı bobin sıcaklığına ve kuvars tüpün iletim özelliklerine bağlıdır. Bu ilişkinin anlaşılması, mühendislerin farklı endüstriyel prosesler için ısıtma verimliliğini en üst düzeye çıkarmasına yardımcı olur.

Wien Yasası: Tüp Çalışma Sıcaklığından Tepe Dalga Boyunun Hesaplanması

Wien Yasası, mühendislerin çalışma sıcaklığına bağlı olarak bir ısıtma elemanının tepe emisyon dalga boyunu tahmin etmelerini sağlar. İçindeki bobin kuvars tüpler ısıtma elemanları ısındığında, sıcaklık değiştikçe değişen bir tepe dalga boyuna sahip kızılötesi radyasyon yayar. Bu ilişki, mühendislerin her uygulama için doğru bobin sıcaklığını seçmelerine yardımcı olur.

Aşağıdaki tablo, tepe dalga boyunun sıcaklıkla nasıl değiştiğini göstermektedir:

Mühendisler Wien Yasasını kullanarak kuvars tüp ısıtma elemanlarının emisyon spektrumunu hedef malzemelerin soğurma bantlarıyla eşleştirebilirler. Bu yaklaşım, yayılan enerjinin çoğunun absorbe edilmesini sağlayarak daha hızlı ısıtma ve daha iyi verimlilik sağlar.

IR Spektrumu Boyunca Kuvars Tüp İletim Özellikleri (ASTM E903)

Kuvars tüp ısıtma elemanları, enerjiyi verimli bir şekilde sağlamak için kuvars camın yüksek kızılötesi iletimine güvenir. ASTM E903 testi, yüksek saflıktaki kuvars tüplerin 0,25 ila 4,5 mikron aralığında 95%'den fazla kızılötesi enerji ilettiğini göstermektedir. Bu yüksek iletim oranı, bobin tarafından üretilen enerjinin neredeyse tamamının işlenen malzemeye ulaştığı anlamına gelir.

Buna karşılık seramik tüpler kızılötesi enerjinin önemli bir kısmını emerek genel sistem verimliliğini düşürür. Kuvarsın amorf yapısı ve geniş elektronik bant aralığı, kızılötesi radyasyonun minimum kayıpla geçmesine izin verir. Bu özellik, kuvars tüp ısıtma elemanlarını hassas ve verimli ısıtma gerektiren uygulamalar için ideal hale getirir.

• Mühendisler için kilit noktalar:

  • Kuvars tüpler >95% IR enerjisi iletir (0,25-4,5 μm)

  • Seramik tüpler 40-60% IR emerek verimliliği düşürür

  • Yüksek iletim daha hızlı, daha homojen ısıtmayı destekler

Malzeme Soğurma Bantları ve Dalga Boyu Eşleştirme Gereksinimleri

Farklı malzemeler kızılötesi enerjiyi belirli dalga boylarında emer. Su, polimerler ve plastikler orta dalga ila uzun dalga kızılötesi aralığında güçlü emilim bantlarına sahiptir. Kuvars tüp ısıtma elemanları, enerji emilimini ve ısıtma hızını en üst düzeye çıkaran bobin sıcaklığını ayarlayarak bu dalga boylarında yayılacak şekilde ayarlanabilir.

Kuvars tüp ısıtma elemanlarının emisyon spektrumu, seramik yayıcılarda bulunmayan 3 mikronun altında bir kısa dalga bandı içerir. Bu özellik, kuvars tüplerin su ve bazı polimerler gibi malzemeleri daha verimli bir şekilde ısıtmasını sağlar. ASTM E903 ve TOQUARTZ saha verilerinin gösterdiği gibi, emisyon dalga boyunun malzemenin emilim bandıyla eşleştirilmesi, emilim verimliliğini 85-92%'ye kadar artırabilir.

Kuvars Cam İletimi Üstün Isıtma Elemanı Performansını Nasıl Sağlar?

Kuvars cam, kızılötesi enerjiyi olağanüstü bir verimlilikle ilettiği için ısıtma elemanları için bir malzeme olarak öne çıkmaktadır. Bu özellik, hedef malzemeye daha fazla ısı ulaşmasını sağlayarak ısıtmanın hem hızını hem de homojenliğini artırır. Mühendisler genellikle hassas sıcaklık kontrolü ve enerji tasarrufunun en önemli olduğu uygulamalar için kuvars tüp ısıtma elemanlarını seçerler.

Kuvars ve Seramik IR Şeffaflık Karşılaştırma Verileri

Kuvars cam, kızılötesi enerjiyi seramik malzemelerden çok daha iyi iletir. Isıtma bobini tarafından üretilen kızılötesi enerjinin çoğu kuvars içinden geçerken, seramikler büyük bir kısmını emer ve sistem verimliliğini azaltır. Bu fark, kuvars tüp ısıtma elemanlarının proses bölgesine daha fazla kullanılabilir ısı sağlayabileceği anlamına gelir.

Kızılötesi şeffaflık karşılaştırması, kuvars için açık avantajlar göstermektedir:

Anahtar Çıkarımlar:

• Kuvars cam 95%'nin üzerinde IR şeffaflığına ulaşır.

• Seramik alternatifler çok daha fazla IR emerek verimliliği düşürür.

• Kuvars ısıtıcılar şunları sağlar daha yüksek verimlilik ve daha homojen ısıtma.

OH İçeriğinin Isıtma Tüplerinde 2,7-2,8 Mikron İletim Üzerindeki Etkisi

Kuvars camdaki hidroksil (OH) gruplarının miktarı, belirli dalga boylarında kızılötesi enerjiyi ne kadar iyi ilettiğini etkiler. Düşük OH kuvars, su bazlı malzemelerin ısıtılması için önemli olan 2,7-2,8 mikronda yüksek iletim sağlar. Yüksek-OH kuvars bu dalga boylarında daha fazla enerji emerek ısıtma performansını düşürür.

Mühendisler, bu kritik dalga boylarında verimli ısıtma gerektiren uygulamalar için düşük OH kuvarsı seçerler. Bu seçim, kızılötesi enerjinin çoğunun malzemeye ulaşmasını sağlayarak kurutma ve kürleme gibi süreçleri hızlandırır. Saha verileri, düşük-OH kuvars tüp ısıtma elemanlarının proses hızını 22%'ye kadar artırabildiğini ve enerji kullanımını yaklaşık 28% azaltabildiğini göstermektedir.

• OH İçerik Etkisinin Özeti:

  • Düşük OH kuvars: 85-92% 2,7-2,8 mikronda iletim

  • Yüksek-OH kuvars: Aynı dalga boylarında 50-65% iletim

  • Düşük OH kuvars daha hızlı, daha verimli ısıtmayı destekler

Kızılötesi Enerji Transferi için Amorf Yapı Avantajları

Kuvars cam amorf bir yapıya sahiptir, yani seramiklerde bulunan tane sınırlarından yoksundur. Bu yapı, kızılötesi enerjinin çok az saçılma veya emilimle geçmesine izin verir. Sonuç olarak kuvars, tüm yüzey boyunca daha tutarlı ve eşit bir ısıtma sağlar.

Kuvarsın yüksek elektronik bant aralığı, kızılötesi fotonlarla istenmeyen etkileşimleri de önleyerek şeffaflığını daha da artırır. Saha testleri, kuvars ısıtıcıların seramik ısıtıcılara göre daha iyi sıcaklık homojenliği ve ısı yalıtımı sağladığını göstermektedir. Bu homojenlik, ürün kalitesinin artmasını ve enerji israfının azalmasını sağlar.

Hangi Bobin Sıcaklık Aralıkları Kuvars Tüp Isıtma Elemanı Uygulamalarını Optimize Eder?

Doğru bobin sıcaklık aralığının seçilmesi, kuvars tüp ısıtma elemanlarının verimliliğini ve ömrünü en üst düzeye çıkarmak için çok önemlidir. Kaplama, kurutma ve termoform gibi farklı uygulamalar, optimum sonuçlar elde etmek için belirli sıcaklık ayarları gerektirir. Bobin malzemesi, sıcaklık ve güç yoğunluğu arasındaki ilişkinin anlaşılması, mühendislerin tutarlı performans sağlayan sistemler tasarlamasına yardımcı olur.

Orta Dalga Uygulamaları için Nikrom Bobin Sıcaklık Aralıkları

Nikrom bobinler, endüstriyel proseslerde orta dalga kızılötesi ısıtma için standart olarak hizmet vermektedir. Bu bobinler en iyi 1200°C ila 1400°C sıcaklık aralığında çalışır; bu da kaplama, kurutma ve termoform gibi uygulamalara uygundur. Mühendisler genellikle nikromu tercih eder çünkü istikrarlı bir performans ve uzun bir hizmet ömrü sağlar.

Nikrom telin türü maksimum güvenli çalışma sıcaklığını belirler. Örneğin, Nichrome 60 1150°C'ye kadar ulaşabilirken, Nichrome 80 1180°C'ye kadar dayanabilir. Bu sıcaklıklar, binlerce saat boyunca verimli enerji aktarımı ve güvenilir çalışma sağlar.

Mühendisler için kilit noktalar:

• Orta dalga uygulamalarında 1200-1400°C'de nikrom bobinler kullanılır.

• Bu bobinler kaplama, kurutma ve termoform işlemlerini destekler.

• Uzun hizmet ömrü ve istikrarlı çıkış nikromu tercih edilen bir seçenek haline getirir.

Kısa Dalga Yüksek Yoğunluklu Isıtma için Tungsten Filament Konfigürasyonları

Tungsten filamentler, zorlu endüstriyel görevler için kısa dalga, yüksek yoğunluklu ısıtma sağlar. Bu filamentler nikromdan çok daha yüksek sıcaklıklarda çalışır ve genellikle 2000°C'yi aşar. Bu özellik, tungsteni hızlı enerji dağıtımının kritik olduğu metal ön ısıtma ve cam şekillendirme gibi uygulamalar için ideal hale getirir.

Kısa dalga ısıtma elemanları daha kısa dalga boylarında enerji yayar, bu da ısının yoğunluğunu ve nüfuzunu artırır. Tungsten filamentler yüksek verimlilik sağlamalarına rağmen, orta dalga elemanlara kıyasla tipik olarak daha kısa hizmet ömrüne sahiptirler. Mühendisler yoğunluk ihtiyacını bakım programlarıyla dengelemelidir.

• Tungsten filament faydalarının özeti:

  • Yüksek yoğunluklu, kısa dalga kızılötesi enerji sağlar.

  • Metal ve cam endüstrilerinde hızlı ısıtma için uygundur.

  • Yüksek verimlilik sunar ancak daha sık değiştirme gerektirir.

Bobin Çalışma Sıcaklığı ile Güç Yoğunluğu Ölçeklendirmesi

Bir ısıtma elemanının güç yoğunluğu, bobin sıcaklığı yükseldikçe hızla artar. Stefan-Boltzmann yasasına göre, radyant güç çıkışı dördüncü kuvvetle orantılıdır Mutlak sıcaklığın. Bu, sıcaklıktaki küçük bir artışın bile enerji çıkışında önemli bir artışa neden olduğu anlamına gelir.

Sıcaklık arttıkça, yayılan dalga boyu azalır, bu da ısıtma elemanının performansını daha yüksek enerji ve daha fazla penetrasyona doğru kaydırır. Mühendisler bu prensibi, belirli malzemeler ve proses gereksinimleri için ısıtma sistemlerine ince ayar yapmak için kullanırlar. Doğru sıcaklık seçimi, ısıtma elemanının hem verimliliğini hem de uzun ömürlü olmasını sağlar.

Özetle:

• Güç yoğunluğu sıcaklıkla birlikte keskin bir şekilde artar.

• Daha yüksek sıcaklıklar çıktıyı daha kısa dalga boylarına kaydırır.

• Mühendisler güç, dalga boyu ve hizmet ömrü arasında denge kurmalıdır.

Isıtma Elemanları için Kuvars Tüp Dalga Boyu Performansını Doğrulayan Kalite Standartları Nelerdir?

Kalite standartları, kuvars tüp ısıtma elemanlarının tutarlı ve verimli performans sunmasını sağlamada çok önemli bir rol oynar. Bu standartlar, mühendislerin her bir tüpün kızılötesi iletim, malzeme saflığı ve optik homojenlik için katı gereksinimleri karşıladığını doğrulamasına yardımcı olur. Üreticiler, kabul görmüş test yöntemlerini izleyerek endüstriyel uygulamalar için güvenilir ısıtma sonuçlarını garanti edebilirler.

ASTM E903 Spektral İletim Test Gereklilikleri

ASTM E903, kuvars tüplerden ne kadar kızılötesi enerji geçtiğini ölçmek için bir kriter belirler. Bu test, endüstriyel ısıtma için en önemli dalga boylarını içeren 0,25 ila 10 mikron aralığını kapsar. Mühendisler sonuçları, her bir tüpün hedef dalga boylarında 95%'den fazla kızılötesi enerji ilettiğini doğrulamak için kullanır.

Üreticiler her üretim partisi üzerinde ASTM E903 testleri gerçekleştirir. İletim eğrisini kaydederler ve ısıtma verimliliğini etkileyebilecek herhangi bir düşüş veya düzensizlik olup olmadığını kontrol ederler. Partiler arasında tutarlı sonuçlar, yüksek kaliteli malzeme ve güvenilir performansa işaret eder.

Önemli Noktalar:

• ASTM E903 yüksek IR iletimi sağlar.

• Toplu testler tek tip kaliteyi onaylar.

• Güvenilir veriler süreç optimizasyonunu destekler.

Dalga Boyu Kritik Uygulamalar için FTIR OH İçerik Analizi

Fourier Transform Infrared (FTIR) spektroskopisi kuvars tüplerdeki hidroksil (OH) içeriğini ölçer. Yüksek OH seviyeleri 2,7-2,8 mikronda enerjiyi emebilir ve bu da su bazlı proseslerde verimliliği azaltır. Mühendisler, kritik uygulamalarda düşük OH içeriğine sahip tüpleri seçmek için FTIR verilerine güvenirler.

Üreticiler her partiyi FTIR kullanarak analiz eder ve OH konsantrasyonunu milyonda parça (ppm) olarak rapor eder. 30 ppm'den az olan düşük OH'li kuvars, temel dalga boylarında yüksek iletim sağlar. Bu, ısıtma elemanlarının kurutma, kürleme ve neme duyarlı görevlerde iyi performans göstermesini sağlar.

• Mühendisler için özet:

  • FTIR, IR iletimini etkileyen OH içeriğini tespit eder.

  • Düşük OH kuvars, 2,7-2,8 μm'de verimli ısıtmayı destekler.

  • Parti sertifikasyonu malzeme seçiminde güven sağlar.

ISO 12123 Isıtma Elemanı Tüpleri için Optik Homojenlik Standartları

ISO 12123, kuvars tüpler için optik homojenlik ve tekdüzelik gereksinimlerini tanımlar. Bu standart kabarcık içeriğini, iletim varyasyonunu ve eşit olmayan ısınmaya neden olabilecek diğer kusurları sınırlar. Mühendisler, her tüpün uzunluğu boyunca tutarlı performans göstermesini sağlamak için ISO 12123'ü kullanır.

Üreticiler tüpleri 100 cm³ başına 0,03 mm³'ten daha küçük kabarcıklar açısından inceler ve parti genelinde ±2% içinde iletim homojenliği gerektirir. Bu katı sınırlar, sıcak noktaların önlenmesine ve endüstriyel proseslerde hassas sıcaklık kontrolünün korunmasına yardımcı olur.

ISO 12123'ü karşılamak, mühendislere kuvars tüp ısıtma elemanlarının zorlu ortamlarda istikrarlı, tekrarlanabilir sonuçlar sağlayacağına dair güven verir.

Mühendisler Dalga Boyu Optimize Edilmiş Isıtma Elemanları için Kuvars Tüp Malzeme Sınıflarını Nasıl Belirlemelidir?

Mühendisler, ısıtma verimliliğini en üst düzeye çıkarmak için doğru kuvars tüp malzeme sınıfını seçmelidir. Seçim, hedef dalga boyuna ve her uygulamanın iletim ihtiyaçlarına bağlıdır. Dikkatli spesifikasyon, kuvars tüp ısıtma elemanlarının tutarlı performans ve enerji tasarrufu sağlamasını sağlar.

Düşük-OH ve Standart Kuvars Tüp Malzeme Seçim Kriterleri

Mühendisler, dalga boyu optimize edilmiş ısıtma taleplerini karşılamak için düşük-OH kuvars hortumları standart kalitelerle karşılaştırır. Low-OH kuvars 10 ppm'den daha az hidroksil içerir, bu da devitrifikasyonu azaltır ve geniş termal gradyanlar altında istikrarlı performansı destekler. Standart kuvars hortumlar daha yüksek hidroksil seviyelerine sahiptir, bu da termal direnci sınırlayabilir ve devitrifikasyon riskini artırabilir.

Low-OH kuvars ayrıca belirli kaliteler için 8 ppm civarında daha düşük alüminyum seviyelerini korur, bu da ısıtma sırasında istenmeyen reaksiyonları önlemeye yardımcı olur. Bu malzeme hızlı sıcaklık değişimlerine karşı dayanıklıdır, bu da onu hassas kontrol gerektiren prosesler için ideal hale getirir. Standart kuvars borular bu zorlu ortamlarda aynı performansı göstermeyebilir.

Mühendisler, kritik dalga boylarında yüksek iletim ve termal stres altında istikrarlı performans gerektiren uygulamalar için düşük OH kuvarsı seçmelidir.

Tedarik Şartnamelerinde Dalga Boyuna Özel İletim Gereklilikleri

Mühendisler, tedarik belgelerinde hedef dalga boyunda iletimi belirtmelidir. Bu yaklaşım, kuvars tüpün her proses için gerekli enerjiyi sağlamasını garanti eder. Örneğin, su bazlı kaplama uygulamaları 2,7-2,8 mikronda 95%'nin üzerinde iletime ihtiyaç duyarken, plastik işleme 3,4-4,0 mikronda yüksek iletim gerektirebilir.

Üreticiler, mühendislerin tüplerin gerekli standartları karşıladığını doğrulamasına yardımcı olan partiye özgü iletim verileri sağlar. Mühendisler dalga boyuna özgü gereksinimlere odaklanarak genel saflık spesifikasyonlarının neden olduğu sorunlardan kaçınırlar. Bu yöntem daha öngörülebilir ısıtma sonuçları ve daha iyi proses kontrolü sağlar.

Satın alma için kilit noktalar:

• Hedef dalga boyunda iletimi belirtin (örneğin, 2,7-2,8 μm'de >95%).

• Tedarikçilerden partiye özel spektral veriler talep edin.

• Sadece genel saflık seviyelerine güvenmekten kaçının.

Kuvars Tüp Optik Kayıpları Dahil Sistem Verimliliği Hesaplamaları

Mühendisler kuvars tüp iletimini, malzeme emilimini ve geometrik görünüm faktörlerini dikkate alarak sistem verimliliğini hesaplar. Formül, iletim yüzdesini emilim katsayısı ve görünüm faktörü ile çarpmaktadır. Bu hesaplama toplam enerji dağıtımını tahmin eder ve ısıtma elemanı tasarımını optimize etmeye yardımcı olur.

Örneğin, 95% iletim ve 0,85 malzeme soğurma katsayısına sahip bir kuvars tüp, 0,75'lik bir görüş faktörü ile birlikte yaklaşık 60%'lik bir sistem verimliliği sağlar. Mühendisler bu hesaplamaları farklı tüp sınıflarını ve konfigürasyonlarını karşılaştırmak için kullanır. Doğru verimlilik tahminleri daha iyi enerji yönetimi ve süreç güvenilirliğini destekler.

Sistem verimliliğinin hesaplanması, mühendislerin her uygulama için en iyi kuvars tüp malzemesini ve tasarımını seçmesine yardımcı olur.

Kuvars tüp ısıtma elemanlarının dalga boyu çıkışının hedef malzemelerin soğurma bantlarıyla eşleştirilmesi maksimum verimlilik sağlar. Bu yaklaşım pratik faydalar sağlar:

Mühendisler dalga boyuna özgü iletim ve kalite standartlarına öncelik vermelidir. Endüstriyel ortamlarda daha düşük enerji kullanımı, istikrarlı sıcaklık kontrolü ve güvenilir performans bekleyebilirler.

SSS

Kızılötesi dalga boyunu malzemeyle eşleştirmek neden önemlidir?

Malzemeler ısıyı en iyi belirli dalga boylarında emer. Mühendisler kuvars tüpün emisyonunu bu soğurma bantlarıyla eşleştirdiğinde, süreç daha az enerji kullanır ve daha hızlı ısınır. Bu yaklaşım verimliliği artırır ve işletme maliyetlerini azaltır.

Su bazlı uygulamalar için neden düşük OH'li kuvars tüpler seçilmelidir?

Düşük OH'li kuvars 2,7-2,8 mikronda daha fazla kızılötesi enerji iletir. Su bu dalga boylarında ısıyı güçlü bir şekilde emer. Düşük-OH kuvars kullanımı kurutma ve kürlemeyi hızlandırarak enerji ve zaman tasarrufu sağlar.

Kuvars tüpler neden seramik alternatiflerinden daha uzun ömürlüdür?

Kuvars tüpler termal şoka karşı dayanıklıdır ve zaman içinde yüksek kızılötesi iletimini korur. Amorf yapıları çatlakları ve devitrifikasyonu önler. Bu dayanıklılık, daha uzun hizmet ömrü ve daha az değiştirme sağlar.

Mühendisler neden hedef dalga boyunda iletimi belirler?

Hedef dalga boyunda iletimin belirtilmesi, kuvars tüpün proses için gerekli enerjiyi sağlamasını temin eder. Bu yöntem, genel saflık spesifikasyonlarının neden olduğu verimsizliği önler ve tutarlı, öngörülebilir ısıtma sonuçlarını destekler.

ASTM E903 testi kuvars tüpler için neden önemlidir?

ASTM E903 testi, kuvars tüplerin temel dalga boylarında 95%'nin üzerinde kızılötesi enerji ilettiğini doğrular. Bu standart güvenilir performans sağlar, süreç optimizasyonunu destekler ve mühendislerin uygulamaları için en iyi malzemeyi seçmelerine yardımcı olur.
