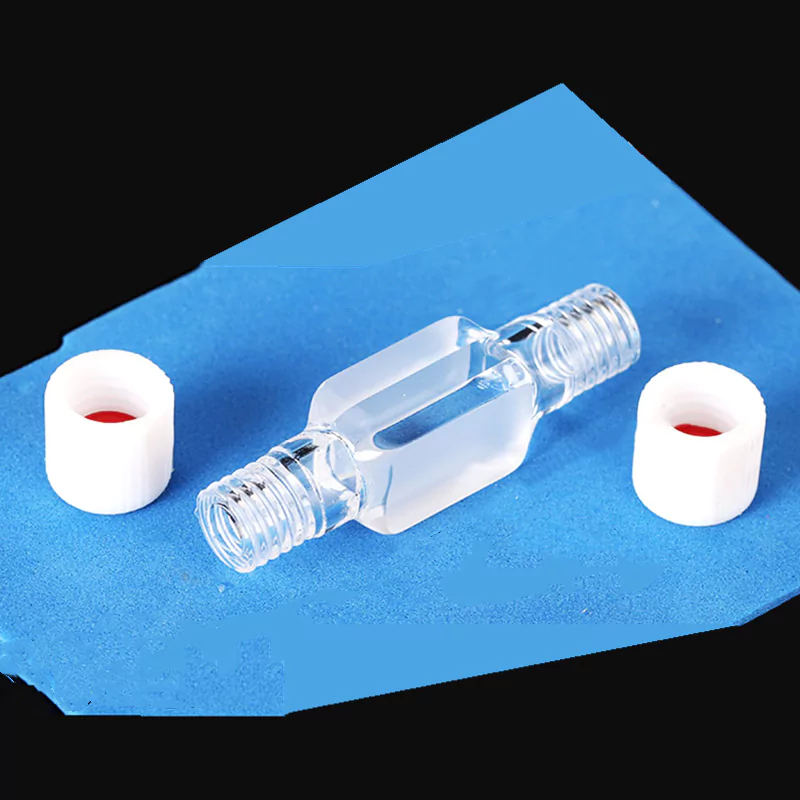

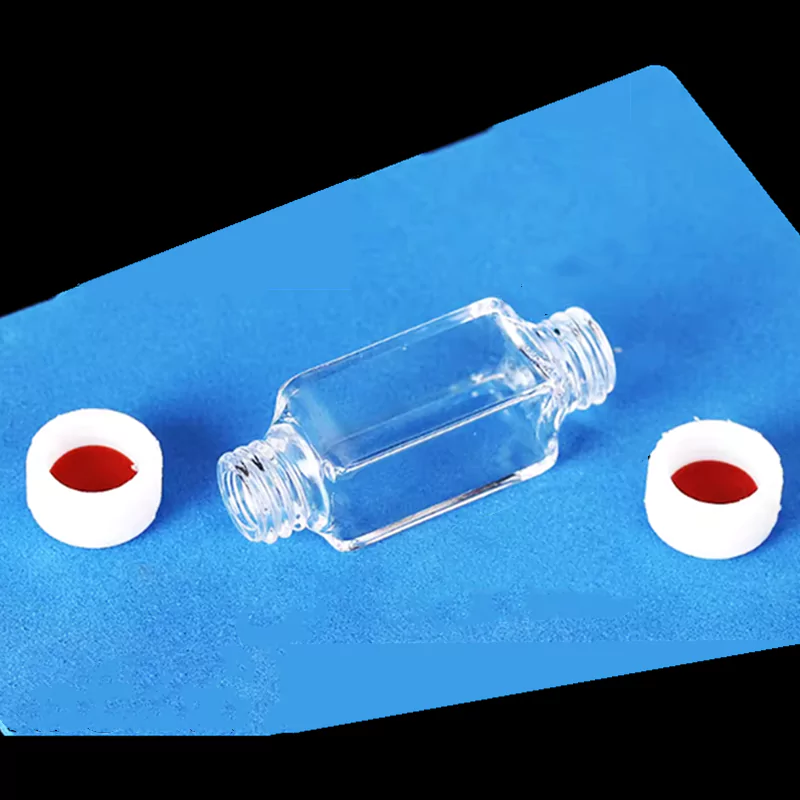

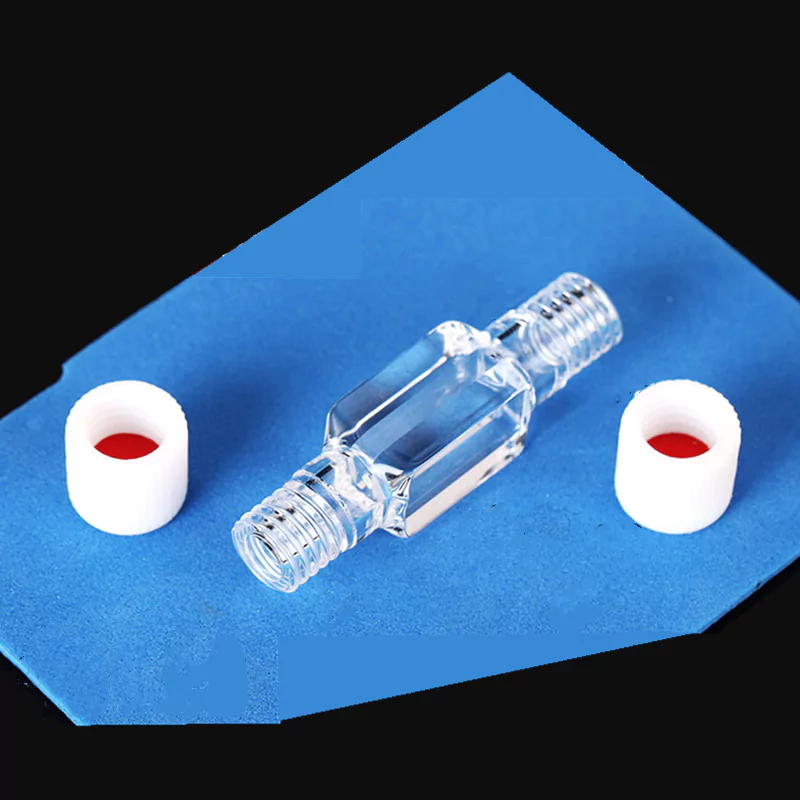

خلية كفيت التدفق الفلوري الشفاف من الكوارتز الشفاف مع أغطية لولبية PTFE M10 لاختبار الامتصاص -TOQUARTZ®
ميزات خلية كوفيت التدفق الفلوري الشفاف الكوارتزي الكوارتزي مع أغطية لولبية PTFE M10
تجمع خلية كوفيت التدفق الفلوري الشفاف الكوارتزي الشفاف مع غطاء لولبي PTFE M10 بين الثبات البصري والمتانة الكيميائية وموثوقية تكامل النظام. وقد صُممت كل ميزة لحل التحديات التي تواجهها في التحليل الطيفي الفلوري والتشخيص والمراقبة البيئية، مدعومة ببيانات أداء قابلة للقياس.
المقاومة الكيميائية والحرارية
- يقاوم الكوارتز عالي النقاء (≥99.98% SiO₂) الأحماض والقلويات القوية أثناء الاستخدام المتكرر.
- ثبات حراري مثبت حتى 1100 درجة مئوية دون تشوه هيكلي.
- انخفاض معدل فشل التآكل إلى <2% after 200+ exposure cycles in harsh media.
الدقة البصرية
- مسار بصري ثابت 10 مم مع ≤0.3% انحراف نفاذية ≤0.3% لقياسات قابلة للتكرار.
- يضمن نطاق الإرسال الذي يتراوح بين 190 و2500 نانومتر تغطية من الأشعة فوق البنفسجية إلى التحليل الطيفي بالأشعة تحت الحمراء.
- تدعم درجة تحمل تسطيح السطح في حدود ± 0.1 مم بيانات التألق عالية الدقة.
تكامل برغي PTFE M10 الآمن
- يحافظ الغطاء اللولبي PTFE M10 على منع التسرب تحت ضغط نظام 0.5 ميجا باسكال.
- يتحمل >200 دورة تعقيم دون إجهاد الموصلات.
- تقليل تسرب الموصلات المبلغ عنها بواسطة 95% مقارنةً بتصميمات الكوفيتات غير الملولبة.
- نقاء SiO2 ≥99.98%، حتى 99.995%
- مقاومة المواد الكيميائية للكواشف القاسية
- خدمات التخصيص المتاحة
المواصفات والأبعاد الفنية لخلية كوفيت التدفق الفلوري الشفاف الكوارتزي الشفاف مع أغطية لولبية PTFE M10
المواصفات الفنية
| الممتلكات | المواصفات |
| الخصائص الفيزيائية | الكثافة 2.2 جم/سم3; ثبات حراري حتى 1100 درجة مئوية; الموصلية الحرارية 120-160 واط/م كلفن; نقطة التليين 1680 درجة مئوية; معامل التمدد الحراري ≤0.55×10-6/ك |
| الخواص الكيميائية | نقاء SiO2 ≥99.98%; مقاومة الأحماض (HCl، H2SO4) مستقرة; مقاومة معتدلة للقلويات; معدل فشل التآكل <2% بعد 200 دورة |
| الخصائص البصرية | انتقال 190-2500 نانومتر; قطع الأشعة فوق البنفسجية 185 نانومتر; انحراف النفاذية ≤0.3%; لا توجد قمم امتصاص; معامل الانكسار 1.46 (589 نانومتر) |
| الخواص الميكانيكية | معامل الكسر ≥350 ميجا باسكال; قوة الضغط 1100 ميجا باسكال; قوة الانثناء 70 ميجا باسكال; صلابة موس 7; معامل المرونة 72 جيجا باسكال |
| ميزات التكامل | موصل لولبي PTFE M10 تم اختباره >200 دورة تعقيم; مقاومة ضغط الختم 0.5 ميجا باسكال; تقليل تسرب الموصل 95%; سطح متوافق حيوياً; متوافق مع أنظمة السوائل الآلية |
جدول المقاسات
| الطراز | الوصف | المسار الطول | الحجم | بُعد المخطط التفصيلي |
| AT-BSM-8021 | خلية كوفيت تدفق فلوروسنس كوارتز شفافة 200 ميكرولتر مع غطاء لولبي PTFE M10 ， نوافذ بصرية مزدوجة، شق 1 مم | 10 مم | 200 ميكرولتر | 12.5 × 12.5 × 12.5 × 20 مم |
| الطراز | الوصف | المسار الطول | الحجم | بُعد المخطط التفصيلي |
| AT-BSM-8021-1 | خلية كوفيت تدفق فلوروسنس كوارتز شفافة 200 ميكرولتر مع غطاء لولبي PTFE M10 ， أربع نوافذ بصرية، شق 1 مم | 10 مم | 200 ميكرولتر | 12.5 × 12.5 × 12.5 × 20 مم |
| الطراز | الوصف | المسار الطول | الحجم | بُعد المخطط التفصيلي |
| AT-BSM-8021-2 | خلية كوفيت تدفق فلوروسنس كوارتز شفافة من الكوارتز بسعة 400 ميكرولتر مع غطاء لولبي PTFE M10 ， نوافذ بصرية مزدوجة، شق 2 مم | 10 مم | 400 ميكرولتر | 12.5 × 12.5 × 12.5 × 20 مم |
| الطراز | الوصف | المسار الطول | الحجم | بُعد المخطط التفصيلي |
| AT-BSM-8021-3 | خلية كوفيت تدفق فلوروسنس كوارتز شفافة من الكوارتز سعة 400 ميكرولتر مع غطاء لولبي PTFE M10 ， أربع نوافذ بصرية، شق 2 مم | 10 مم | 400 ميكرولتر | 12.5 × 12.5 × 12.5 × 20 مم |
| الطراز | الوصف | المسار الطول | الحجم | بُعد المخطط التفصيلي |
| AT-BSM-8021-4 | 600 ميكرولتر خلية كوفيت تدفق فلوروسنس كوارتز شفافة من الكوارتز مع غطاء لولبي PTFE M10 ， نوافذ بصرية مزدوجة، شق 3 مم | 10 مم | 600 ميكرولتر | 12.5 × 12.5 × 12.5 × 20 مم |
| الطراز | الوصف | المسار الطول | الحجم | بُعد المخطط التفصيلي |
| AT-BSM-8021-5 | 600 ميكرولتر خلية كفيت التدفق الفلوري الشفاف من الكوارتز الشفاف مع غطاء لولبي PTFE M10 ， أربع نوافذ بصرية، شق 3 مم | 10 مم | 600 ميكرولتر | 12.5 × 12.5 × 12.5 × 20 مم |
| الطراز | الوصف | المسار الطول | الحجم | بُعد المخطط التفصيلي |
| AT-BSM-8021-6 | 800 ميكرولتر خلية كفيت التدفق الفلوري الشفاف من الكوارتز الشفاف مع غطاء لولبي PTFE M10 ， نوافذ بصرية مزدوجة، شق 4 مم | 10 مم | 800 ميكرولتر | 12.5 × 12.5 × 12.5 × 20 مم |
| الطراز | الوصف | المسار الطول | الحجم | بُعد المخطط التفصيلي |
| AT-BSM-8021-7 | 800 ميكرولتر خلية كفيت التدفق الفلوري الشفاف من الكوارتز الشفاف مع غطاء لولبي PTFE M10 ， أربع نوافذ بصرية، شق 4 مم | 10 مم | 800 ميكرولتر | 12.5 × 12.5 × 12.5 × 20 مم |
| الطراز | الوصف | المسار الطول | الحجم | بُعد المخطط التفصيلي |
| AT-BSM-8021-8 | 1000 ميكرولتر خلية كفيت تدفق فلوروسنس كوارتز شفافة مع غطاء لولبي PTFE M10 ， نوافذ بصرية مزدوجة، شق 5 مم | 10 مم | 1000 ميكرولتر | 12.5 × 12.5 × 12.5 × 20 مم |
| الطراز | الوصف | المسار الطول | الحجم | بُعد المخطط التفصيلي |
| AT-BSM-8021-9 | 1000 ميكرولتر خلية كفيت التدفق الفلوري الشفاف من الكوارتز مع غطاء لولبي PTFE M10 ， أربع نوافذ بصرية، شق 5 مم | 10 مم | 1000 ميكرولتر | 12.5 × 12.5 × 12.5 × 20 مم |
| الطراز | الوصف | المسار الطول | الحجم | بُعد المخطط التفصيلي |
| AT-BSM-8021-10 | 2000 ميكرولتر من الكوارتز الشفاف لخلية كفيت التدفق الفلوري الشفاف مع غطاء لولبي PTFE M10 ， نوافذ بصرية مزدوجة | 10 مم | 2000 ميكرولتر | 12.5 × 12.5 × 12.5 × 20 مم |
| الطراز | الوصف | المسار الطول | الحجم | بُعد المخطط التفصيلي |
| AT-BSM-8021-11 | 2000 ميكرولتر خلية كفيت التدفق الفلوري الشفاف من الكوارتز مع غطاء لولبي PTFE M10 ， أربع نوافذ بصرية | 10 مم | 2000 ميكرولتر | 12.5 × 12.5 × 12.5 × 20 مم |
| الطراز | الوصف | المسار الطول | الحجم | بُعد المخطط التفصيلي |
| AT-BSM-8021-12 | 2500 ميكرولتر خلية كفيت التدفق الفلوري الشفاف من الكوارتز الشفاف مع غطاء لولبي PTFE M10 ， أربع نوافذ بصرية | 10 مم | 2500 ميكرولتر | 12.5 × 12.5 × 12.5 × 25 مم |
TOQUARTZ® حل التحديات في التحليل الطيفي باستخدام خلية كفيت التدفق الفلوري الشفاف من الكوارتز مع
أغطية لولبية PTFE M10
أنظمة قياس التدفق الخلوي للتكنولوجيا الحيوية
المزايا الرئيسية
-
ثبات المحاذاة الدقيقة
- يحافظ على التفاوت البصري في حدود ± 0.05 مم على مدار أكثر من مليون تمريرة خلية، مما يمنع تشويه الإشارة. -
مانع تسرب مانع تسرب عالي الضغط
- موصل PTFE M10 يضمن <0.5% leak rate under continuous flow at 0.4 MPa, supporting uninterrupted cytometry runs. -
متانة التعقيم
- يتحمل أكثر من 200 دورة تعقيم بالأوتوكلاف دون تغيير الهندسة البصرية أو طول المسار.
محلول توكارتز
أبلغ مختبر أوروبي للتكنولوجيا الحيوية عن حدوث انقطاعات متكررة في قياس التدفق الخلوي بسبب إجهاد الموصلات، مما يؤدي إلى 8-10 ساعات من التوقف شهريًا. تسبب اختلال محاذاة الكوفيتات التقليدية في تشويه الإشارة بما يتجاوز 12% في تحليل تعداد الخلايا. ومن خلال التحول إلى خلية كفيت التدفق الكوارتزي الشفاف من الكوارتز الشفاف المزودة بخلية التدفق الخلوي مع غطاء لولبي PTFE M10، حافظ المختبر على استقرار الإشارة في حدود 2% وتخلص من التسرب، مما حقق التشغيل المتواصل لمدة ثلاثة أشهر من الاستخدام المستمر.
تحليل الامتصاص بالأشعة فوق البنفسجية والمرئية
المزايا الرئيسية
-
انتقال مستقر للأشعة فوق البنفسجية العميقة
- يوفر قياسات امتصاصية موثوقة عند 190 نانومتر مع تذبذب أقل من 0.01 وحدة مكافئة. -
دقة المسار البصري المتناسقة
- طول المسار 10 مم في حدود ± 0.1 مم عبر دفعات الإنتاج للحصول على بيانات قابلة للتكرار. -
موثوقية الموصلات عالية الدورة
- يمنع التكامل اللولبي PTFE التسرب خلال أكثر من 500 دورة عينة مؤتمتة.
محلول توكارتز
لاحظ أحد أقسام الكيمياء في إحدى الجامعات الأمريكية فقدان العينات وتكرار عمليات التشغيل عندما تسربت كوفيتات منخفضة الدرجة أثناء تجارب الامتصاص الحركي، مما تسبب في إهدار ما يصل إلى 151 تيرابايت 3 تيرابايت من العينات سنويًا. قلل هذا التحسن من إعادة إجراء التجارب بمقدار 80% وحسّن قابلية الاستنساخ الكمي في أبحاث حركية التفاعل.
مراقبة عملية تكرير البترول
المزايا الرئيسية
-
مقاومة التعرض للمواد الهيدروكربونية
- يحتفظ بأكثر من 92% انتقال خط الأساس بعد 1,000 ساعة متواصلة في مذيبات المصفاة. -
تكامل آمن عالي التدفق
- يحافظ الموصل الملولب PTFE الملولب على سلامة الختم عند 0.5 ميجا باسكال أثناء التشغيل لفترات طويلة. -
عمر الخدمة الممتد
- تُظهر ضعف العمر الافتراضي مقارنةً بخلايا التدفق التقليدية في الوسائط البتروكيماوية العدوانية.
محلول توكارتز
أفادت إحدى المصافي في الشرق الأوسط أن الكوفيتات التقليدية كانت تتحلل في أقل من ستة أسابيع، مع تعطل الموصلات مما تسبب في تكاليف تعطل سنوي بقيمة $20,000 دولار أمريكي. ضاعفت المنشأة عمر الكوفيت إلى ثلاثة أشهر وخفضت من خسائر وقت التعطل بأكثر من 35%، مما يضمن مراقبة متسقة لمستويات الشوائب.
حلول التخصيص لتطبيقاتك الخاصة
خيارات المسار البصري
تتطلب الأنظمة التحليلية المختلفة أطوال مسارات مخصصة لضمان نتائج دقيقة وقابلة للتكرار.
-
وضوح النافذة
- يحافظ على إرسال موثوق به عبر مناطق طيفية محددة. -
استقرار المسار
- يقلل من تباين البيانات في عمليات سير العمل التحليلية عالية الإنتاجية. -
ملاءمة النظام
- يتوافق مع متطلبات الجهاز للحصول على قراءات بصرية متسقة.
تكييفات الموصلات وموانع التسرب
تعتمد موثوقية التكامل على تصميم الموصلات وأداء الختم في أنظمة الموائع.
-
خيارات الموضوع
- يدعم التوافق عبر الواجهات الآلية واليدوية. -
الحماية من التسرب
- يقلل من وقت تعطل النظام الناجم عن تعطل مانع التسرب. -
فحص المتانة
- يضمن ختمًا متسقًا بعد دورات التعقيم المتكررة.
مرونة الحجم والغرفة
يدعم حجم الحجرة المخصص كلاً من تحليل العينات الصغيرة وتطبيقات التدفق الأكبر حجمًا.
-
كفاءة العينة
- يقلل من الهدر مع الحفاظ على الموثوقية التحليلية. -
التحكم في التدفق
- يحسّن حركة السوائل في أنظمة المراقبة المستمرة. -
تطابق القدرات
- مواءمة حجم الحجرة مع متطلبات إنتاجية الجهاز.
خيارات معالجة السطح
تؤثر التشطيبات السطحية على كل من الدقة البصرية والمتانة الكيميائية في الاختبارات الصعبة.
-
تشطيب مصقول
- يعزز اتساق الإرسال للتحليلات الحساسة. -
مضاد للحشف
- يقلل من تراكم التلوث أثناء التشغيل المستمر. -
الدرع الكيميائي
- يطيل العمر الافتراضي في البيئات العدوانية أو التفاعلية.
إرشادات استخدام المنتج
المناولة السليمة
- أمسك الكوفيت دائمًا من الغطاء اللولبي المصنوع من مادة PTFE لتجنب بصمات الأصابع على النوافذ البصرية.
- لا تفرط في إحكام ربط الغطاء اللولبي M10؛ استخدم عزم دوران خفيف فقط للحفاظ على سلامة الختم.
- تجنب التعرض لصدمات درجات الحرارة المفاجئة التي يمكن أن تجهد أسطح الكوارتز.
- افحص الشقوق الدقيقة قبل كل استخدام لمنع تشويه البيانات أو تسربها.
التنظيف والصيانة
- اشطفها مباشرةً بعد الاستخدام بماء منزوع الأيونات لمنع بقايا العينة.
- بالنسبة للرواسب العنيدة، انقعه في منظف ذي درجة حموضة محايدة عند درجة حرارة 40-50 درجة مئوية واشطفه جيدًا.
- تجنب الفرش الكاشطة أو المنظفات القلوية القوية التي تتلف الأسطح البصرية.
- قم بإجراء التنظيف بالموجات فوق الصوتية فقط عند الضرورة، وقلل من مدة التعريض إلى أقل من 5 دقائق.
توصيات التخزين
- يُحفظ في حاوية نظيفة وخالية من الغبار لحماية النوافذ البصرية من الخدوش.
- حافظ على الكفيت جافاً وتجنب ملامسته للرطوبة أو المذيبات لفترة طويلة.
- يوصى بحجرات تخزين منفصلة لمنع تلامس الكوارتز مع الكوارتز.
- الحفاظ على ظروف درجة حرارة الغرفة، وتجنب البيئات التي تزيد عن 40 درجة مئوية في التخزين.
استكشاف المشكلات الشائعة وإصلاحها
- في حالة حدوث تسرب، افحص اللولب اللولبي PTFE بحثًا عن وجود تآكل أو تلوث.
- عند تذبذب قراءات الامتصاص، قم بتنظيف النوافذ وتأكد من المحاذاة البصرية المناسبة.
- في حالة انخفاض الإرسال إلى أقل من 200 نانومتر، تحقق من وجود أغشية متبقية أو تعفير السطح.
- إذا كانت الموصلات مفكوكة بعد التعقيم المتكرر، استبدل أغطية PTFE لاستعادة إحكام الإغلاق.
تقدم مع TOQUARTZ® خلية كفيت التدفق الفلوري الشفاف من الكوارتز الشفاف مع غطاء لولبي PTFE M10
اتصل بنا لمناقشة متطلبات مشروعك اليوم.
لماذا الشراكة مع TOQUARTZ
ميزة المصنع المباشر
وبصفتنا شركة تصنيع مباشرة، يمكننا الاستغناء عن الروابط الوسيطة العديدة.
الخبرة الهندسية
يقوم الفريق التقني بتوجيه العملاء بدءاً من اختيار المواد إلى تحسين التصميم، وترجمة المواصفات إلى مخرجات.
التصنيع المرن
التعامل مع الطلبيات القياسية والمخصصة من خلال الخبرة في مجال الدُفعات الصغيرة والصرامة في وضع النماذج الأولية للوفاء بالمواعيد النهائية العاجلة.
الجودة
التأمين
التحقق من الصحة قبل الشحن في 3 خطوات:
1. دقة الأبعاد,
2. نقاء المادة,
3 - عتبات الأداء
سلسلة التوريد العالمية
خدمات لوجستية عالمية موثوقة إلى المراكز الصناعية (أولوية DE/US/JP/KR) مع مراحل إنجاز يمكن تتبعها.
المنتجات المستعادة
تقدم TOQUARTZ، بصفتها شركة تصنيع متخصصة تتمتع بقدرات المصنع المباشرة، حلول الكوارتز القياسية والمخصصة مع الدعم الهندسي طوال عملية تحديد المواصفات والتنفيذ.
الأسئلة الشائعة
س: ما الميزة الرئيسية لاستخدام خلية كوفيت التدفق الفلوري الشفاف الكوارتز مع غطاء لولبي PTFE M10 في أنظمة السوائل المؤتمتة؟
ج: تندمج خلية كوفيت التدفق الفلوري الشفاف الكوارتزي الشفاف المزودة بغطاء لولبي PTFE M10 بسلاسة في الإعدادات الآلية بفضل مانع التسرب الملولب PTFE. وهذا يمنع التسرب حتى في ظروف التدفق المستمر عالي الضغط. ونتيجة لذلك، يتم تقليل وقت التعطل وفقدان العينة بشكل كبير.
س: كيف يعمل تصميم الجدار الشفاف على تحسين الدقة التحليلية في خلية كفيت التدفق الفلوري الشفاف الكوارتز مع غطاء لولبي PTFE M10؟
ج: توفر الجدران الشفافة وضوحًا بصريًا عاليًا عبر طيف الأشعة فوق البنفسجية والمرئية والأشعة فوق البنفسجية والأشعة تحت الحمراء. وهذا يضمن اتساق قياسات الامتصاص والإرسال مع الحد الأدنى من التداخل في الخلفية. يمكن للمختبرات الحصول على بيانات قابلة للتكرار مع انخفاض انحراف الإشارة.
س: كيف يدعم تصميم التدفق المتدفق تطبيقات المراقبة المستمرة؟
ج: تتيح خلية كوفيت التدفق الفلوري الشفاف الكوارتزي الشفاف المزودة بغطاء لولبي PTFE M10 دوران السائل بشكل مستمر دون الحاجة إلى مناولة يدوية للعينة. تضمن هندستها طول مسار بصري ثابت أثناء المراقبة في الوقت الفعلي. هذا التصميم مثالي للتطبيقات البيئية والصيدلانية.
س: هل يمكن لخلية كوفيت التدفق الفلوري الشفاف الكوارتزي الشفاف المزودة بغطاء لولبي PTFE M10 التعامل مع الظروف الصناعية عالية التدفق؟
ج: نعم، لقد تم تصميم هندسة التدفق من خلال هندسة التدفق لكل من معدلات التدفق المختبرية والصناعية. يمنع الغطاء اللولبي PTFE M10 التسرب حتى في حالة إعادة التدوير المستمر. وهذا يجعله مناسبًا لأنظمة المراقبة واسعة النطاق.
س: ما هو دور المسار البصري الذي يبلغ قطره 10 مم في خلية كوفيت التدفق الفلوري الشفاف الكوارتز مع غطاء لولبي PTFE M10؟
ج: طول المسار 10 مم هو شرط تحليلي قياسي لدراسات الامتصاص والإرسال. وهو يسمح بمقارنة موثوقة عبر مختلف الأدوات والتطبيقات. وبالاقتران مع جدران الكوارتز الشفافة، فإنه يضمن الحصول على بيانات مستقرة.
اتصل بفريقنا الهندسي للحصول على الاستشارات الفنية والتسعير. سنساعدك في اختيار المواصفات المثلى لمتطلبات تطبيقك.
