خلية التدفق الكوارتز الشفافة الشفافة المدمجة في العملية مع موصلات ملولبة M5 للتحليلات الصناعية - TOQUARTZ®
ميزات خلية التدفق الكوارتز الشفافة مع موصلات ملولبة M5
وتدعم ميزاتها بيانات قابلة للقياس تضمن أداءً ثابتًا في البيئات الصناعية والمعملية.
انتقال ضوئي عالٍ
- يغطي نطاق الإرسال من 200-2500 نانومتر تطبيقات الأشعة فوق البنفسجية والأشعة فوق البنفسجية والأشعة المرئية والأشعة تحت الحمراء.
- انحراف النفاذية ≤ 0.3% يضمن دقة قيم الامتصاص.
- يدعم معامل الانكسار nD ≈ 1.458 عند 589 نانومتر مسارات ضوئية مستقرة.
المقاومة الكيميائية والحرارية
- يوفر نقاء الكوارتز ≥ 99.98% SiO₂ سيو₂ ثباتًا كيميائيًا طويل الأمد.
- معامل التمدد الحراري ≤ 0.55 × 10- ⁶/ك بين 20-1000 درجة مئوية.
- درجة حرارة خدمة مستمرة تصل إلى 1100 درجة مئوية في الظروف الصعبة.
موصلات ملولبة آمنة M5 ملولبة
- تمنع المنافذ ذات الخيوط الدقيقة التسرب أثناء تجارب التدفق.
- تدعم قوة الموصل الاستخدام المتكرر في إعدادات الضغط العالي.
- متوافقة مع التركيبات القياسية المستخدمة في أنظمة السوائل المختبرية.
- نقاء SiO2 ≥99.98%، حتى 99.995%
- مقاومة المواد الكيميائية للكواشف القاسية
- خدمات التخصيص المتاحة
المواصفات والأبعاد الفنية لخلية التدفق الكوارتز الشفافة مع موصلات ملولبة M5
المواصفات الفنية
| الممتلكات | المواصفات |
| الخصائص الفيزيائية | الكثافة: 2.2 جم/سم^3 التوصيل الحراري: 1.4 واط/م كلفن عند 25 درجة مئوية التمدد الحراري: ≤ 0.55×10^6/ك (20-1000 درجة مئوية) درجة الحرارة القصوى للخدمة: 1000-1100°C قوة الانثناء: ≥ 350 ميجا باسكال |
| الخواص الكيميائية | درجة النقاء: ≥ 99.98% SiO2 مقاومة الأحماض: مستقر ضد HCl/H2SO4 مستقر ضد HCl/H2SO4 مقاومة القلويات: ممتازة في هيدروجين الصوديوم/هيدروكسيد الصوديوم ثبات الهالوجين: متسامح مع بيئات Cl2/F2 فقدان التآكل: لا يكاد يذكر في اختبارات الغمر |
| الخصائص البصرية | الإرسال: 190-2500 نانومتر انحراف النفاذية: ≤ 0.3% (200-800 نانومتر) معامل الانكسار 1.458 عند 589 نانومتر الفقاعات/الشرائط: متوافقة مع المواصفة القياسية ISO 10110 تشويه واجهة الموجة: ≤ 5 نانومتر عبر طول المسار |
| الخواص الميكانيكية | الصلابة: 570 نوبة معامل يونغ: 72 جيجا باسكال قوة الانضغاط: ≥ 1100 ميجا باسكال نسبة بواسون: 0.17 تشطيب السطح: صقل بصري دقيق |

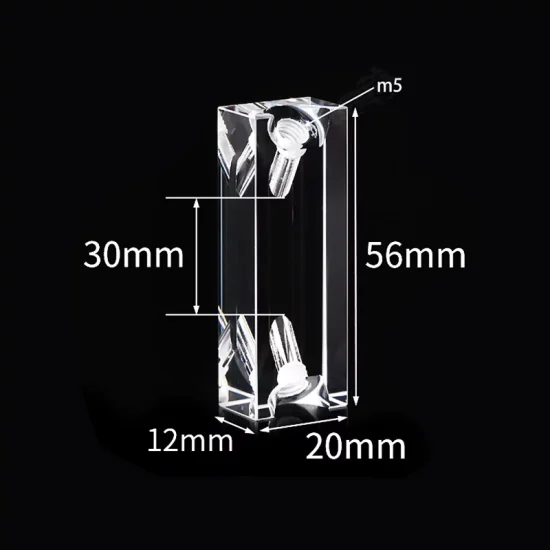

جدول المقاسات
| الطراز | الوصف | المسار الطول | طول الموجة | بُعد المخطط التفصيلي |
| AT-BSM-8042 | 0.2 مم طول المسار خلية تدفق كوارتز شفافة بطول 0.2 مم مع موصلات ملولبة M5 | 0.2 مم | 200-2500 نانومتر | 56 × 12 × 20 مم |
TOQUARTZ® حل تحديات التطبيقات مع خلية التدفق الكوارتز الشفافة مع موصلات ملولبة M5
اختبار الامتصاص بالأشعة فوق البنفسجية في مراقبة جودة المشروبات باستخدام خلية تدفق كوارتز شفافة مع موصلات ملولبة M5
المزايا الرئيسية
-
قناة مصقولة Ra ≤ 10 نانومتر
- يقلل التشتت الداخلي المنخفض من ضوضاء خط الأساس في المصفوفات الغنية بثاني أكسيد الكربون عند 430 نانومتر. -
خيار المسار الدقيق 0.2 مم
- يحافظ على الامتصاصية ضمن النطاق الخطي للكاشف (<1.5 AU) for dark beverages without dilution. -
متانة التنظيف المكاني CIP pH 2-12، 60-80 درجة مئوية
- بعد 100 دورة تنظيف، تغير النفاذية ≤ 0.2% عبر 200-800 نانومتر.
محلول توكارتز
أبلغ خط تعبئة الزجاجات عن خطوط أساس غير مستقرة للأشعة فوق البنفسجية أثناء عمليات فحص الألوان المضمنة بسبب فقاعات ثاني أكسيد الكربون والغسيل القلوي الساخن المتكرر. بعد التبديل إلى خلية التدفق الكوارتز الشفافة المزودة بموصلات ملولبة M5 (مسار 0.2 مم)، انخفضت ضوضاء خط الأساس عند 430 نانومتر إلى ≤ 0.002 وحدة حرارية وظلت عمليات فحص الألوان <±1% variance over a 10-hour shift. Post-CIP optical drift measured ≤ 0.2% across 200–800 nm, eliminating mid-shift recalibration. Weekly unplanned stops for re-zeroing dropped from three to zero, stabilizing QA release times.

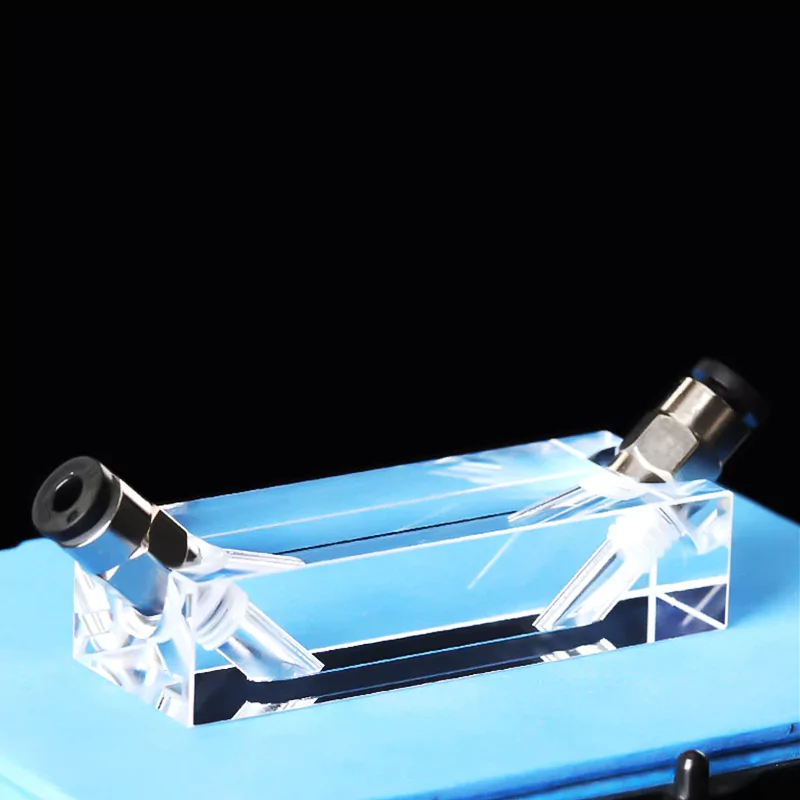

تحليل المعادن النزرة في المختبرات البيئية باستخدام خلية تدفق كوارتز شفافة مع موصلات ملولبة M5
المزايا الرئيسية
-
متوافق مع المصفوفة الحمضية (2-5% HNO₃/H₂SO₄SO₄)
- لا يوجد هجوم مرئي عند درجة حرارة 25-60 درجة مئوية أثناء اختبار التدفق المستمر. -
نضح منخفض للغاية (<1 ppb total alkali metals)
- خلفية قناة الكوارتز أقل من الكشف عن برنامج المقارنات الدولية-المقياس الطيفي المقارن بعد نقع الحمض لمدة 24 ساعة. -
انجراف خط الأساس ≤ 0.001 وحدة حرارية أسترالية/60 دقيقة (220-240 نانومتر)
- فراغات مستقرة للكشف عن المواد التحليلية منخفضة ميكروغرام/لتر.
محلول توكارتز
شهد مختبر مراقبة الأنهار انجرافًا فارغًا بمقدار 0.006 وحدة مكافئة عند 230 نانومتر باستخدام خلايا البوليمر في 2% HNO₃. باستخدام خلية التدفق الكوارتز الشفافة مع موصلات ملولبة M5، انخفض الانجراف إلى ≤ 0.001 وحدة مكافئة على مدار 60 دقيقة وظل إجمالي الصوديوم/الكربون/الكربون/الكافا القابل للرشح <1 ppb. Spike-recoveries for Pb²⁺ at 10 µg/L improved from 89% to 98%, and replicate RSD at low levels dropped from 6.5% to 2.1%. Routine acid exposure no longer degraded the optical path, extending service intervals.
التحكم في الكثافة الضوئية في أنظمة زراعة الطحالب باستخدام خلية تدفق كوارتز شفافة مع موصلات ملولبة M5
المزايا الرئيسية
-
نطاق OD الممتد (600 نانومتر)
- يحافظ المسار الجزئي 0.2-1.0 مم على خطية تصل إلى OD₆₀₀₀₀ ≈ 4.0 بدون تخفيف. -
التدوير الحراري 20-80 درجة مئوية × 500 درجة مئوية
- لا يتشكل ضباب؛ ΔT (200-800 نانومتر) ≤ 0.2% بعد التدوير. -
التنظيف المقاوم للقاذورات
- متوافق مع 0.5-1.0 م.م من هيدروكسيد الصوديوم و0.2% حمض البيراسيتيك؛ انحراف النفاذية ≤ 0.3%.
محلول توكارتز
تم تشغيل مفاعل حيوي ضوئي سعة 200 لتر يوميًا للتحكم في OD₆₆₀₀₀₀₀₀ لكن خلايا التدفق البلاستيكية غامت في غضون أسبوعين، مما اضطر إلى الاستبدال المتكرر. بعد اعتماد خلية التدفق الكوارتز الشفافة مع موصلات ملولبة M5 (مسار 0.5 مم)، انخفض انجراف خط الأساس OD من 0.05 تقريبًا إلى ≤ 0.01، وانتقل تردد المعايرة من يومي إلى أسبوعي. وظلت أطياف ما بعد التنظيف في حدود ≤ 0.3% انحراف، وانخفض الإنفاق على الاستبدال بنحو 40% على مدار ربع سنة. ظلت المراقبة المستمرة مستقرة خلال الارتفاع السريع للكتلة الحيوية وتقلبات درجات الحرارة.
حلول التخصيص لتطبيقاتك الخاصة
تخصيص طول المسار
يمكن تكييف كل خلية تدفق كوارتز شفافة مزودة بموصلات ملولبة M5 لحساسية قياس محددة.
-
التحكم في الإضاءة
- يعمل الطول البصري المصمم خصيصًا على تحسين نسبة الإشارة إلى الضوضاء. -
حجم العينة
- يدعم المسار المعدل تدفق العينات الدقيقة أو السائبة. -
ملاءمة التطبيق
- تعزز الهندسة المحسّنة من إمكانية تكرار التحليل.
تكييف الموصلات
يمكن ضبط المنافذ الملولبة لخلية التدفق الكوارتز الشفافة المزودة بموصلات ملولبة M5 لتوافق النظام.
-
اتجاه الخيط
- محاذاة معدّلة تضمن تكامل آمن للسوائل. -
هندسة الميناء
- قناة معدّلة تدعم ظروف التدفق المتخصص. -
موثوقية الختم
- تصميم محسّن يحسّن الأداء الخالي من التسرب.
تشطيب السطح
تعمل المعالجات السطحية على تحسين أداء خلية التدفق الكوارتز الشفافة المزودة بموصلات ملولبة M5 في التطبيقات الصعبة.
-
سطح مصقول
- تقلل القنوات السلسة من تداخل الضوء الشارد. -
مضاد للانعكاس
- تعمل الطلاءات على تحسين ثبات انتقال الضوء بالأشعة فوق البنفسجية والمرئية. -
المناولة النظيفة
- تعمل الجدران المعالجة على تبسيط خطوات الصيانة بعد الاستخدام.
إرشادات استخدام المنتج
التركيب والتوصيل
- قم بمحاذاة خلية التدفق الكوارتز الشفافة المزودة بموصلات ملولبة M5 بعناية مع الأنابيب لتجنب الخيوط المتقاطعة.
- استخدم تركيبات متوافقة مصنفة لسن اللولبة M5 الآمن لمنع التسرب.
- اربط باليد قبل استخدام عزم دوران خفيف لتجنب إتلاف جدران الكوارتز.
التنظيف والصيانة
- اشطف بالماء منزوع الأيونات مباشرة بعد كل اختبار لمنع الترسبات.
- بالنسبة للبقايا العضوية، نظف بالمذيبات الخفيفة التي لا تهاجم الكوارتز.
- تجنب الفرش الكاشطة أو المناشف التي قد تخدش الأسطح المصقولة.
التخزين والمناولة
- قم بتخزين خلية التدفق الكوارتز الشفافة المزودة بموصلات ملولبة M5 في حاوية خالية من الغبار.
- الابتعاد عن التغيرات المفاجئة في درجات الحرارة لمنع الإجهاد الحراري.
- تعامل معه بقفازات نظيفة لتجنب تلويث النوافذ البصرية.
استكشاف المشكلات الشائعة وإصلاحها
- تحقق من وجود فقاعات في حالة حدوث ضوضاء في خط الأساس أثناء القياسات.
- افحص الموصلات للتأكد من عدم وجود تآكل إذا تم اكتشاف تسرب في خطوط التدفق.
- تحقق من المعايرة الطيفية إذا انحرفت قيم الامتصاص بشكل غير متوقع.
قم بترقية مختبرك بخلية تدفق الكوارتز الشفافة مع موصلات ملولبة M5
اتصل بفريقنا اليوم للحصول على إرشادات الخبراء بشأن طلبك.
لماذا الشراكة مع TOQUARTZ
ميزة المصنع المباشر
وبصفتنا شركة تصنيع مباشرة، يمكننا الاستغناء عن الروابط الوسيطة العديدة.
الخبرة الهندسية
يقوم الفريق التقني بتوجيه العملاء بدءاً من اختيار المواد إلى تحسين التصميم، وترجمة المواصفات إلى مخرجات.
التصنيع المرن
التعامل مع الطلبيات القياسية والمخصصة من خلال الخبرة في مجال الدُفعات الصغيرة والصرامة في وضع النماذج الأولية للوفاء بالمواعيد النهائية العاجلة.
الجودة
التأمين
التحقق من الصحة قبل الشحن في 3 خطوات:
1. دقة الأبعاد,
2. نقاء المادة,
3 - عتبات الأداء
سلسلة التوريد العالمية
خدمات لوجستية عالمية موثوقة إلى المراكز الصناعية (أولوية DE/US/JP/KR) مع مراحل إنجاز يمكن تتبعها.
المنتجات المستعادة
تقدم TOQUARTZ، بصفتها شركة تصنيع متخصصة تتمتع بقدرات المصنع المباشرة، حلول الكوارتز القياسية والمخصصة مع الدعم الهندسي طوال عملية تحديد المواصفات والتنفيذ.
الأسئلة الشائعة
س: كيف يحسّن تصميم الجدار الشفاف لخلية التدفق الكوارتز الشفافة المزودة بموصلات ملولبة M5 دقة القياس؟
ج: تقلل الجدران الشفافة من الضوء الشارد والتشتت، مما يحسن بشكل مباشر من نسب الإشارة إلى الضوضاء في التحليل الطيفي. تضمن هذه الميزة دقة قياسات الامتصاص بالأشعة فوق البنفسجية والأشعة المرئية فوق البنفسجية عبر العينات المتدفقة. كما أنها تقلل من تداخل الخلفية في الكشف عن التألق مقارنةً بالخلايا الزجاجية القياسية.
س: هل يمكن أن تتحمل خلية التدفق الكوارتز الشفافة المزودة بموصلات ملولبة M5 دورات التنظيف المتكررة باستخدام مذيبات قوية؟
ج: نعم، تحافظ مادة الكوارتز المنصهرة على السلامة الهيكلية والبصرية حتى بعد التعرض للمذيبات العضوية والمنظفات القائمة على الأحماض. وتوفر الموصلات الملولبة M5 ثباتًا خاليًا من التسرب أثناء التجميع والتفكيك المتكرر. تدعم هذه المتانة الاستخدام طويل الأجل في عمليات مراقبة الجودة الصناعية.
س: ما سبب أهمية الموصلات الملولبة M5 لخلية التدفق الكوارتز الشفافة ذات الموصلات الملولبة M5؟
ج: تضمن الموصلات الملولبة M5 التثبيت الآمن والقابل للتكرار بالأنابيب والأنظمة التي تعمل بالمضخة. وهذا يمنع التسرب في ظل ظروف التدفق المستمر حيث يكون الضغط المستقر مطلوبًا. كما أنها تتيح سهولة الاستبدال دون الإضرار بجسم الكوارتز في الخلية.
س: ما هي التحديات التي تحلها خلية التدفق الكوارتز الشفافة المزودة بموصلات ملولبة M5 في تحليل التدفق المستمر؟
ج: غالبًا ما تعاني إعدادات التدفق المستمر من تكوين الفقاعات وعدم ثبات المسار. يقلل تصميم قناة التدفق في هذه الخلية الكوارتز من انحباس الفقاعات ويوفر مسارًا بصريًا ثابتًا. وبالإضافة إلى الختم الملولب، فإنه يضمن نتائج امتصاص موثوقة خلال دورات القياس الطويلة.
س: كيف تدعم خلية التدفق الكوارتز الشفافة المزودة بموصلات ملولبة M5 الكشف عن العينات منخفضة التركيز؟
ج: توفر القناة الشفافة مسارًا بصريًا واضحًا مع الحد الأدنى من انحراف الامتصاص. وهذا يسمح بالكشف الدقيق عن التحليلات عند مستويات ميكروغرام/لتر، مثل المعادن النزرة في اختبار المياه. ويمنع التصميم الملولب الخالي من التسرب تلوث العينة أثناء عمليات التشغيل الطويلة.
اتصل بفريقنا الهندسي للحصول على الاستشارات الفنية والتسعير. سنساعدك في اختيار المواصفات المثلى لمتطلبات تطبيقك.
