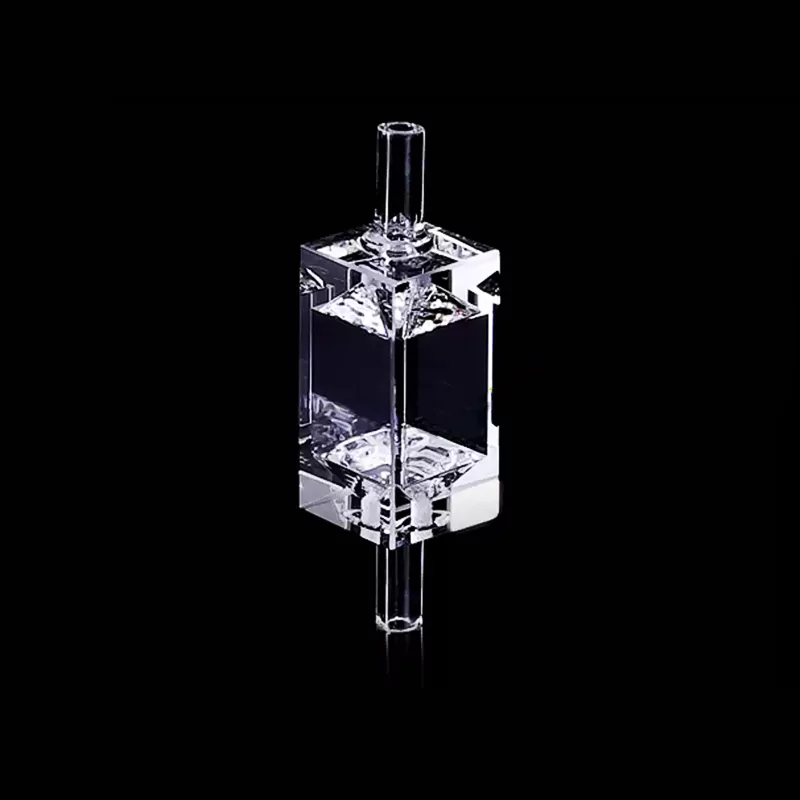

خلية تدفق فلوروسنس كوارتز منخفضة الخلفية ومستقرة الإشارات مع موصلات أنابيب زجاجية لأنظمة الكشف البصري -TOQUARTZ®
ميزات خلية التدفق الضوئي الكوارتزي مع
موصلات الأنابيب الزجاجية
يتم تصنيع كل خلية وفقًا لمواصفات دقيقة، مما يضمن نتائج موثوقة في قياسات التألق والامتصاص.
الإرسال البصري الدقيق
- كوارتز من فئة الأشعة فوق البنفسجية يضمن ثبات الشفافية الطيفية العالية
- طول المسار 10 مم يدعم قياسات الامتصاص الدقيقة
- لا توجد خلفية إشعاع ذاتي تحت الإثارة <250 nm

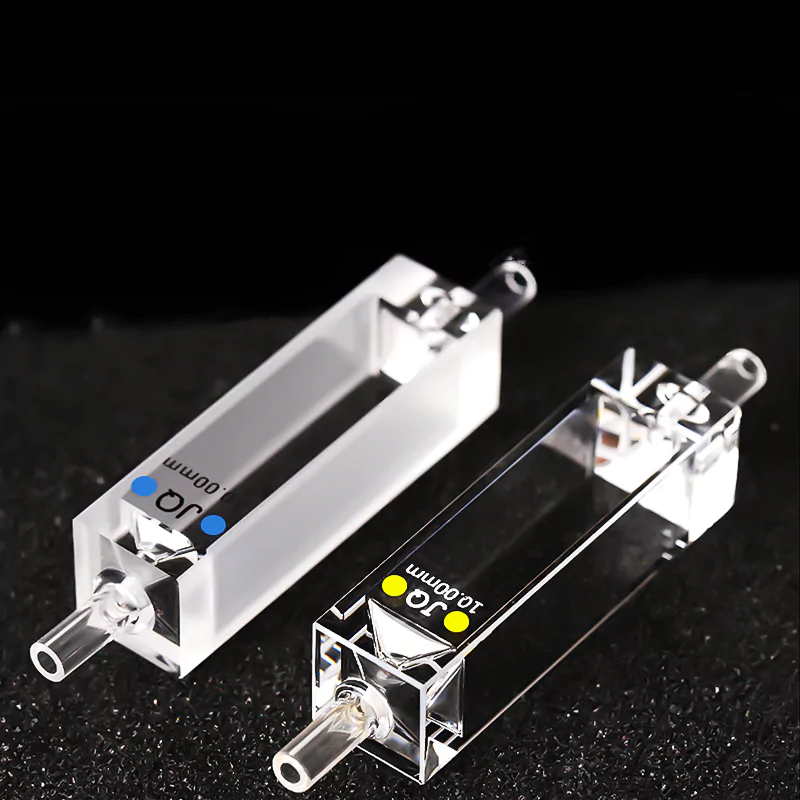

تصميم التدفق الخالي من الفقاعات
- حجرة داخلية مدببة مدببة تزيل الفقاعات الدقيقة المتبقية
- تصميم قاعدة الأخدود على شكل V يعمل على استقرار تدفق المدخل المضطرب
- مسار بصري موحد يعزز إمكانية تكرار الإشارة منخفضة المستوى

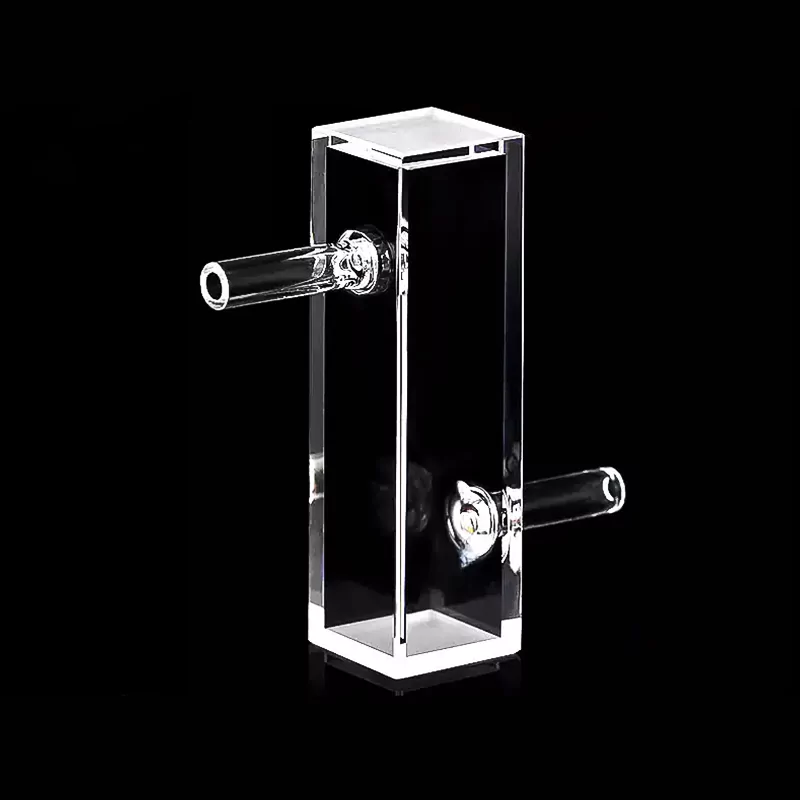

تكامل الأنبوب عالي التكاملية
- أنبوب زجاجي مصهور غير ملحوم يمنع التسربات الكيميائية الدقيقة
- تحمل ضغط عالٍ يصل إلى 100 رطل لكل بوصة مربعة مع عدم وجود تشوه
- متوافقة مع نهايات الأنابيب القياسية من البوليمر الفلوري/بتف/بولي إيثيلين تيرفثالات البوليمر المفلور
دعم التخصيص الجاهز للتطبيق
- تتوفر خيارات نافذة كشف متعددة (2/3/4 جوانب)
- تم تصميم الأحجام المخصصة من 0.3 إلى 3.5 مل عند الطلب
- تكييف الهندسة مع محاذاة الأداة الرأسية/الأفقية
- نقاء SiO2 ≥99.98%، حتى 99.995%
- مقاومة المواد الكيميائية للكواشف القاسية
- خدمات التخصيص المتاحة
المواصفات والأبعاد التقنية لخلية التدفق عبر الكوارتز الفلوري مع موصلات الأنابيب الزجاجية
المواصفات الفنية
| المعلمة | المواصفات |
| 1. الخصائص الفيزيائية | |
| مقاومة الضغط | حتى 7 بار (متواصل)؛ تم اختباره حتى 10 بار |
| الاستقرار الحراري | قابلة للتشغيل من -40 درجة مئوية إلى +1100 درجة مئوية |
| قوة وصلة الأنبوب الزجاجي | >25 ميجا باسكال مقاومة الشد البيني المنصهر |
| توافق التدفق | يدعم التدفق التحليلي القياسي من 0.1-2.0 مل/الدقيقة |
| تكامل الموصلات | أنابيب زجاجية منصهرة ذات واجهة ذات حجم صفري ميت |
| 2. الخواص الكيميائية | |
| النقاء المادي | ≥ 99.981.98% SiO2 كوارتز منصهر |
| مقاومة الأحماض/القاعدة | مستقر من الأس الهيدروجيني 1 إلى الأس الهيدروجيني 14 |
| توافق المذيبات العضوية | متوافق مع المذيبات التحليلية >90% |
| المحتوى المعدني القابل للغسل | <1 جزء من المليون لأيونات الفلزات الانتقالية |
| مقاومة الحفر | >6 أشهر في 1M HCl/HNO3 بدرجة 1M دون فقدان النفاذية |
| 3. الخصائص البصرية | |
| نطاق الطول الموجي | من 190 نانومتر إلى 2500 نانومتر (الأشعة فوق البنفسجية - الأشعة فوق البنفسجية - الأشعة تحت الحمراء - الأشعة تحت الحمراء) |
| تألق الخلفية | <0.002 وحدة مكافئ AU @ 220 نانومتر إثارة |
| الإرسال @ 220 نانومتر | >80% |
| معامل الانكسار @ 589.3 نانومتر | 1.458 |
| جودة النافذة البصرية | 60-40 خدش الصفر؛ ملمع بصري من فئة الأشعة فوق البنفسجية |
جدول المقاسات
| الطراز | الوصف | طول المسار | الحجم | بُعد المخطط التفصيلي |
| AT-BSM-8012 | كفيت تدفق فلوروسنس كوارتز 14 ميكرولتر للتطبيقات ذات الحجم المنخفض للغاية | 0.6 مم | 14 ميكرولتر | 12.5 × 12.5 × 12.5 × 25 مم |
| الطراز | الوصف | طول المسار | الحجم | بُعد المخطط التفصيلي |
| AT-BSM-8023 | خلية تدفق فلورية كوارتز كوارتز 700 ميكرولتر مع انتقال بصري رباعي الجوانب | 2 مم | 700 ميكرولتر | 12.5×4.5×4.5×45 مم |
| الطراز | الوصف | طول المسار | الحجم | بُعد المخطط التفصيلي |
| AT-BSM-8014 | كفيت تدفق فلوروسنس كوارتز بسعة 1.5 مل مع حجرة دائرية | 10 مم | 1.5 مل | 12.5 × 12.5 × 12.5 × 25 مم |
| الطراز | الوصف | طول المسار | الحجم | بُعد المخطط التفصيلي |
| AT-BSM-8001 | خلية تدفق فلورية من الكوارتز بسعة 3.5 مل مع أنبوب زجاجي، ثنائي الجانب (أنبوب صغير) | 10 مم | 3.5 مل | 12.5 × 12.5 × 12.5 × 45 مم |
| الطراز | الوصف | طول المسار | الحجم | بُعد المخطط التفصيلي |
| AT-BSM-8001-1 AT-BSM-8001-1 | خلية تدفق فلورية من الكوارتز بسعة 3.5 مل مع أنبوب زجاجي، ثنائي الجانب (أنبوب كبير) | 10 مم | 3.5 مل | 12.5 × 12.5 × 12.5 × 45 مم |
| الطراز | الوصف | طول المسار | الحجم | بُعد المخطط التفصيلي |
| AT-BSM-8001-2 | خلية تدفق فلورية من الكوارتز بسعة 3.5 مل مع أنبوب زجاجي، وصول بصري رباعي الجوانب (أنبوب صغير) | 10 مم | 3.5 مل | 12.5 × 12.5 × 12.5 × 45 مم |
| الطراز | الوصف | طول المسار | الحجم | بُعد المخطط التفصيلي |
| AT-BSM-8031-2 | كوفيت تدفق فلوروسنس كوارتز بسعة 4 مل بتصميم جسم ممدود | 10 مم | 4 مل | 13 × 13 × 45 مم |
| الطراز | الوصف | طول المسار | الحجم | بُعد المخطط التفصيلي |
| AT-BSM-8031 | كفيت خلية تدفق فلورية كوارتز سعة 16 مل لتحليل الحجم الكبير | 10 مم | 16 مل | 43 × 43 × 43 × 13 مم |
TOQUARTZ® حل التحديات في التحليل الطيفي باستخدام خلية التدفق الطيفي الكوارتزي مع موصلات الأنابيب الزجاجية

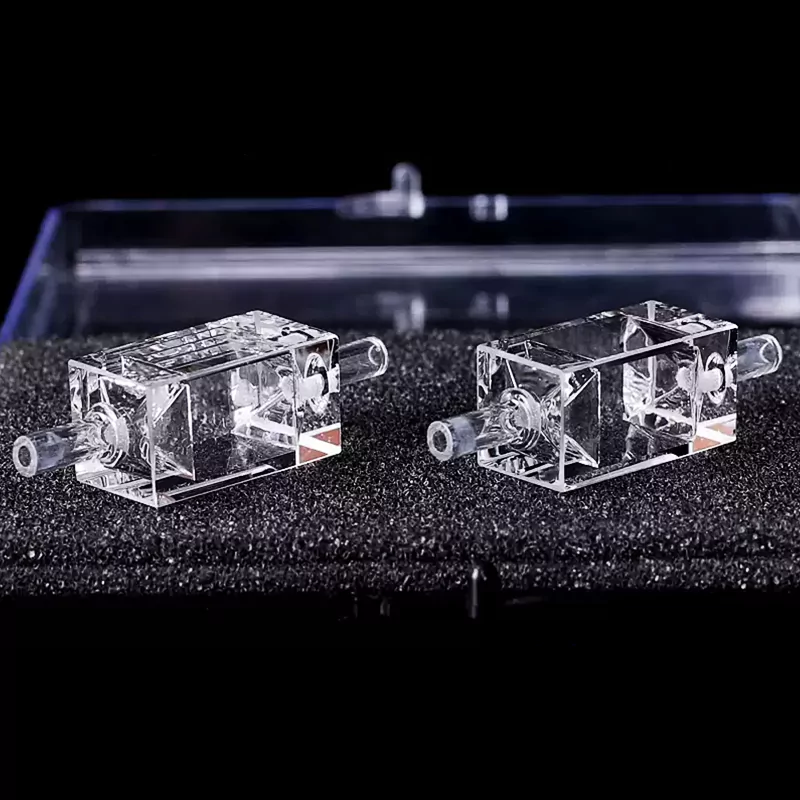

خلية التدفق الضوئي الكوارتزي في أنظمة الكشف عن HPLC
المزايا الرئيسية
-
هندسة تضييق الفقاعات
تقلل الحجرة الداخلية من الاضطراب وتضمن ثبات التدفق الخالي من الفقاعات عند 0.2-1.5 مل/دقيقة. -
وضوح التفلور منخفض الضوضاء المنخفض الضوضاء
ينتج الكوارتز فائق النقاء مستويات خلفية <0.002 AU at 220 nm excitation. -
موصّلات زجاجية مدمجة مانعة للتسرب
تتحمل الوصلات المنصهرة أكثر من 100 رطل لكل بوصة مربعة دون انقطاع الإشارة أو تسرب دقيق.
محلول توكارتز
عانت إحدى شركات المستحضرات الصيدلانية في ألمانيا من تداخل الذروة وضوضاء الإشارة عند الكشف عن شوائب بمقدار 25 نانوغرام/ملليتر في السيفوتاكسيم باستخدام خلايا التدفق القياسية المغطاة ب PTFE.
خلية التدفق الضوئي الكوارتزي للتحليل البيئي
المزايا الرئيسية
-
خمول كيميائي فائق
الكوارتز المنصهر يقاوم الأس الهيدروجيني 1-14 والمذيبات العضوية >90%، مما يتيح الاستخدام طويل الأمد. -
استقرار الإرسال البصري
كوارتز بمسار 10 مم يحتفظ بنفاذية الأشعة فوق البنفسجية >80% بعد التعرض للأشعة فوق البنفسجية لمدة 6 أشهر للأحماض. -
دورة حياة ممتدة في الظروف القاسية
موصلات أنبوبية مانعة للتسرب تصمد لأكثر من 500 ساعة في 1 M HNO₃ و NaOH بالتناوب.
محلول توكارتز
أبلغ مختبر جودة المياه الساحلية في كوريا الجنوبية عن وجود حفر في النافذة الضوئية وعدم استقرار التألق كل 4-6 أسابيع بسبب عينات الكبريتيد الحمضي.
خلية التدفق الضوئي الكوارتزي في التطبيقات البحثية
المزايا الرئيسية
-
هندسة متعددة الزوايا قابلة للتخصيص
يدعم التألق بزاوية 90 درجة و45 درجة والفلورة الأمامية ضمن بنية رباعية النوافذ. -
تحكم دقيق في مستوى الصوت والمسار
أحجام داخلية من 30-300 ميكرولتر مع تفاوت أبعاد ± 0.05 مم. -
واجهات الأنابيب الزجاجية المعيارية
طول/قطر موصل متغير للإعدادات البصرية الفريدة أو الموائع الدقيقة.
محلول توكارتز
احتاج فريق التحليل الطيفي لعمر التألق الفلوري في إحدى جامعات المملكة المتحدة إلى خلية تدفق ثلاثية النوافذ مع منفذ رأسي للكشف ثنائي الزاوية والتبريد المضمن. وقد حقق نظامهم <2% temporal jitter and a 15% increase in photon recovery at 430 nm — outperforming their previous commercial setup.
خدمات التخصيص لتطبيقاتك الخاصة
تخصيص الأبعاد
- أطوال المسارات البصرية المخصصة
- الأحجام الداخلية المتخصصة
- سمك الجدار المعدل لمتطلبات الضغط
- أبعاد شاملة مخصصة لتكامل الأداة
تعديلات تصميم التدفق
- اتجاهات الموصلات البديلة
- تصميمات متعددة المنافذ لأنماط التدفق المعقدة
- تكوينات مسار التدفق Z أو مسار التدفق L
- هندسة التدفق الداخلي المتخصصة
تكييفات الواجهة
- أنواع الموصلات البديلة (NPT، شفة، إلخ)
- ميزات التركيب المدمجة
- ميزات المحاذاة الخاصة بالأداة
- تكوينات النوافذ البصرية المتخصصة
دليل استخدام المنتج للحصول على الأداء الأمثل
التركيب والتوصيل
- افحص الخلية للتأكد من عدم وجود أي تلف أو تلوث أثناء الشحن قبل التركيب.
- لا تتعامل مع الخلية إلا من خلال أسطحها غير البصرية لمنع بصمات الأصابع أو الخدوش.
- قم بتوصيل الأنابيب المناسبة بموصلات الأنبوب الزجاجي باستخدام أنابيب PTFE أو أنابيب السيليكون المرنة.
- تأكد من تثبيت الأنبوب بإحكام على الموصلات الزجاجية دون استخدام قوة مفرطة.
- استخدم مشابك الأنابيب أو التركيبات إذا لزم الأمر، ولكن تجنب الشد المفرط الذي قد يجهد الموصلات.
- قم بتركيب الخلية بإحكام في جهازك باستخدام حوامل مناسبة لتجنب الضغط على جسم الكوارتز.
استكشاف المشكلات الشائعة وإصلاحها
-
تسريب الوصلات:
افحص ملاءمة الأنابيب، واستبدل الأنابيب البالية، وتجنب تشديد المشابك أكثر من اللازم. -
فقاعات الهواء:
قم بإزالة الغازات من المرحلة المتنقلة، افحص التوصيلات المفكوكة، قم بزيادة الضغط الخلفي قليلاً. -
إشارة منخفضة:
تحقق من عدم وجود ترسبات على الأسطح البصرية، وتحقق من المحاذاة، وافحص بحثًا عن وجود خدوش. -
خلفية عالية:
تنظيف الخلية جيدًا، والتحقق من عدم وجود تلوث في النظام، والتحقق من استقرار مصدر الضوء. -
تدفق غير متساوٍ:
تحقق من وجود انسداد جزئي، وتأكد من أن المضخة تعمل بشكل صحيح.
الصيانة والتخزين
- بعد كل استخدام، يُشطف جيدًا بعد كل استخدام بمذيب مناسب متبوعًا بماء عالي النقاء.
- بالنسبة للبقايا العنيدة، انقعها في منظف مختبري مخفف، ثم اشطفها جيدًا.
- تجنب طرق التنظيف الكاشطة التي قد تخدش الأسطح البصرية.
- للتخزين، املأ بالماء المفلتر عالي النقاء أو بمحلول تخزين مناسب.
- يُحفظ في حاوية نظيفة وخالية من الغبار لحماية الأسطح البصرية.
- للتخزين طويل الأجل، تأكد من جفاف الخلية تمامًا قبل تخزينها في حاوية محكمة الغلق.
أفضل الممارسات التشغيلية
- قم بتجهيز النظام لإزالة جميع فقاعات الهواء قبل أخذ القياسات.
- حافظ على معدل تدفق ثابت مناسب للاستخدام الخاص بك (عادةً 0.1-2 مل/دقيقة).
- تجنب التغيرات السريعة في الضغط التي قد تضغط على الخلية أو الوصلات.
- عند القياس باستخدام ضوء الأشعة فوق البنفسجية، تأكد من استخدام حماية مناسبة للعينين.
- للحصول على أعلى حساسية، تأكد من محاذاة الخلية بشكل صحيح في المسار البصري لجهازك.
هل تحتاج إلى دعم هندسي لتطبيق خلية التدفق عبر الكوارتز الفلوري في الكوارتز؟
تحديد أو تخصيص اليمين خلية تدفق الفلورسنت الكوارتز مع موصلات زجاجية لمتطلباتك التحليلية المحددة.
لماذا الشراكة مع TOQUARTZ
ميزة المصنع المباشر
وبصفتنا شركة تصنيع مباشرة، يمكننا الاستغناء عن الروابط الوسيطة العديدة.
الخبرة الهندسية
يقوم الفريق التقني بتوجيه العملاء بدءاً من اختيار المواد إلى تحسين التصميم، وترجمة المواصفات إلى مخرجات.
التصنيع المرن
التعامل مع الطلبيات القياسية والمخصصة من خلال الخبرة في مجال الدُفعات الصغيرة والصرامة في وضع النماذج الأولية للوفاء بالمواعيد النهائية العاجلة.
الجودة
التأمين
التحقق من الصحة قبل الشحن في 3 خطوات:
1. دقة الأبعاد,
2. نقاء المادة,
3 - عتبات الأداء
سلسلة التوريد العالمية
خدمات لوجستية عالمية موثوقة إلى المراكز الصناعية (أولوية DE/US/JP/KR) مع مراحل إنجاز يمكن تتبعها.
المنتجات المستعادة
تقدم TOQUARTZ، بصفتها شركة تصنيع متخصصة تتمتع بقدرات المصنع المباشرة، حلول الكوارتز القياسية والمخصصة مع الدعم الهندسي طوال عملية تحديد المواصفات والتنفيذ.
الأسئلة الشائعة
س: لماذا يُعد الجسم الشفاف رباعي الجوانب مهمًا في خلية التدفق عبر الكوارتز الفلوري مع موصل الأنبوب الزجاجي؟
ج: يتيح تصميم الكوارتز الشفاف رباعي الجوانب إمكانية الإثارة والانبعاث متعدد الزوايا، وهو أمر ضروري لهندسة الكشف عن التألق المرن. وهو يتيح كلاً من إعدادات التجميع التقليدية بزاوية 90 درجة والوجه الأمامي. وهذا يزيد من التوافق مع مختلف أجهزة قياس الطيف الضوئي والأجهزة ثنائية الوضع. كما أنه يحسن كفاءة تجميع الفوتون في التطبيقات منخفضة الإشارة.
س: ما الميزة التي توفرها خلية التدفق عبر الكوارتز الفلوريز مع موصل الأنبوب الزجاجي على الكوفيتات ذات التركيبات البلاستيكية؟
ج: على عكس الأغطية البلاستيكية، توفر موصلات الأنابيب الزجاجية المنصهرة واجهة خاملة كيميائيًا ومستقرة حراريًا. يقلل هذا من خلفية التألق ويمنع التدهور في المذيبات القوية أو درجات الحرارة المرتفعة. يضمن الاندماج غير الملحوم أداءً خاليًا من التسرب عند مستويات كشف عالية الحساسية. كما أنها تدعم عمر خدمة أطول في ظل ظروف التدفق المستمر.
س: هل يمكن لخلية التدفق عبر الكوارتز الفلوري مع موصل الأنبوب الزجاجي التعامل مع العينات المعرضة للفقاعات؟
ج: نعم. تم تحسين هندسته الداخلية لتقليل تكوين الفقاعات الدقيقة والاضطرابات. يمنع اتجاه المدخل/المخرج والانتقالات السلسة للتجويف من حدوث حجم ميت. وهذا يقلل من الضوضاء وعدم استقرار خط الأساس الذي يحدث غالبًا بسبب الهواء المحبوس. يتم ضمان الأداء الموثوق حتى في معدلات التدفق الأقل من 1 مل/دقيقة.
س: هل خلية التدفق الفلوري الكوارتزي ذات الموصلات الزجاجية مناسبة لتطبيقات التألق المُحلل زمنيًا (TRF)؟
ج: نعم. إن الخلفية المنخفضة والوضوح البصري العالي لخلية التدفق الضوئي الكوارتزي مع موصل الأنبوب الزجاجي يجعلها مناسبة للترددات البصرية TRF. تقلل جدرانها الجانبية الشفافة من فقدان الإشارة وتشتتها. ويضمن مسار التدفق الخالي من التسرب عرضًا متسقًا للعينة أثناء الاستحواذ المتسلسل. تتوفر متغيرات مخصصة منخفضة الحجم لتحسين الاستجابة الزمنية.
س: ما هو الحجم الميت لخلية التدفق عبر الكوارتز الفلوريسكوب المزودة بموصل الأنبوب الزجاجي؟
ج: توفر النماذج القياسية ذات المسار البصري 10 مم أحجامًا داخلية تتراوح بين 60-100 ميكرولتر. يقلل تصميم الموصل من الحجم الميت عند نقاط الدخول والخروج. وهذا ضروري لتقليل تخفيف العينة وتحسين زمن الاستجابة. تتوفر أيضًا إصدارات مخصصة ذات أحجام أصغر تصل إلى 20 ميكرولتر لدمج الموائع الدقيقة.
اتصل بفريقنا الهندسي للحصول على الاستشارات الفنية والتسعير. سنساعدك في اختيار المواصفات المثلى لمتطلبات تطبيقك.
