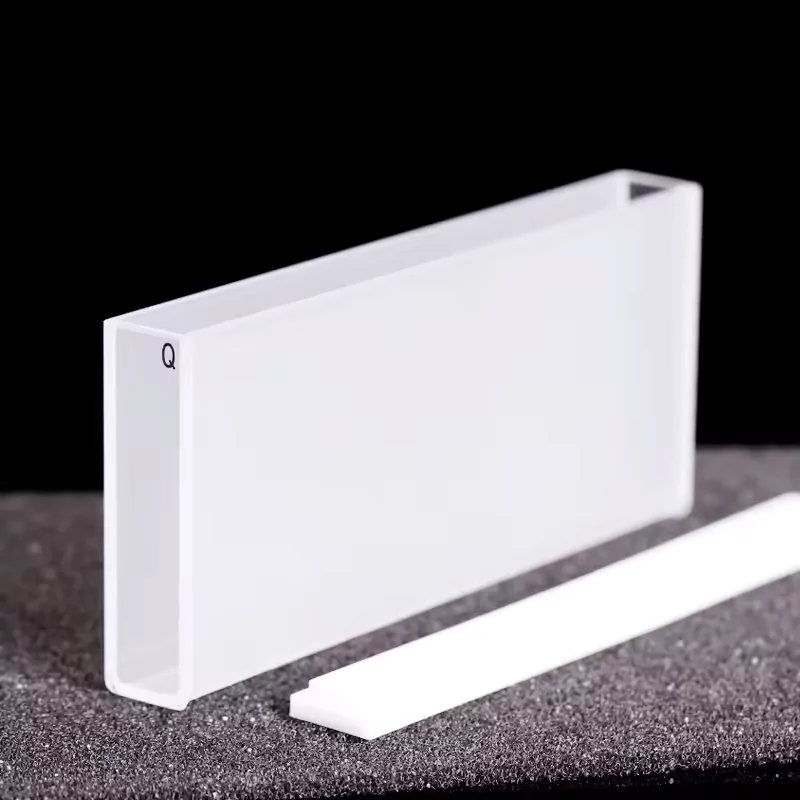

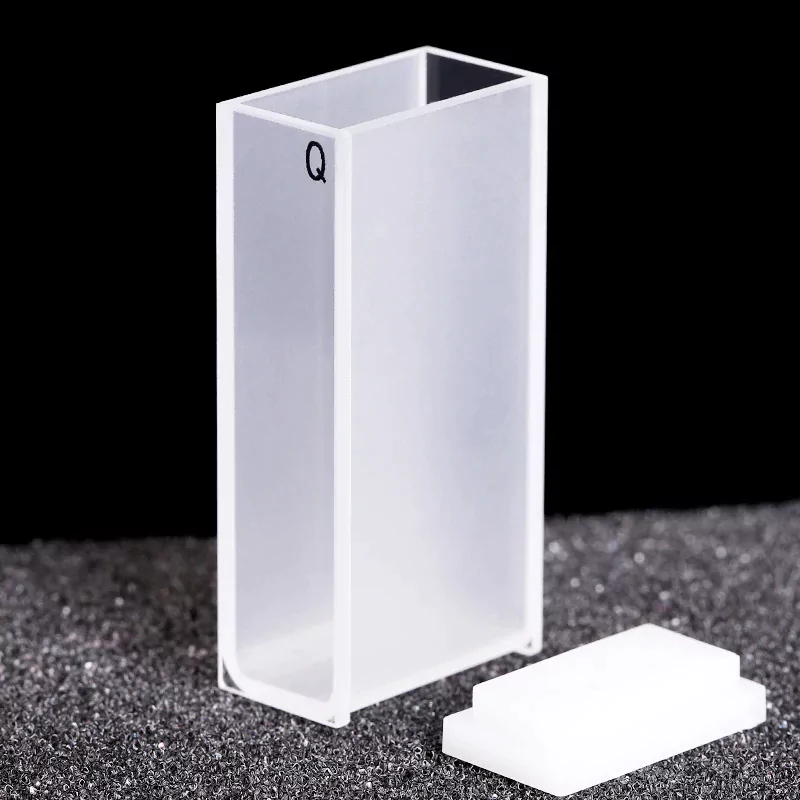

كوفيت كوارتز مع نافذتين بصريتين وغطاء PTFE لمقياس الطيف الضوئي بالأشعة فوق البنفسجية والمرئية - TOQUARTZ®
ميزات كفيت كوارتز مع نافذتين بصريتين وغطاء PTFE
يتم تصنيع كوفيتات الكوارتز TOQUARTZ® المزودة بنافذتين بصريتين وأغطية PTFE من الكوارتز المصهور عالي النقاء، مما يوفر خصائص بصرية وحرارية وكيميائية ممتازة للتطبيقات المعملية الصعبة.
خواص المواد
- كوارتز منصهر عالي النقاء (≥99.98% SiO₂)
- مقاومة حرارية تصل إلى 1100 درجة مئوية
- مقاومة كيميائية للأحماض والقواعد والمذيبات
- معامل تمدد حراري منخفض (5.5 × 10 × 10 ⁷ / درجة مئوية)
الخصائص البصرية
- شفافية طيفية واسعة (200-2500 نانومتر)
- نافذتان ضوئيتان مصقولتان بدقة
- نفاذية عالية (>80% في الاختبار المزدوج)
- تشتت ضوئي منخفض لقياسات دقيقة
تصميم عملي
- غطاء مصنوع من مادة PTFE يوفر إحكامًا محكمًا
- خيار الحجم المتعدد
- أطوال المسارات المختلفة
- المادة: كوارتز منصهر (≥99.98% SiO₂)
- الطول الموجي: 200-2500 نانومتر
- النفاذية: >80% (مقترنة)
المواصفات الفنية وأبعاد كوفيت الكوارتز المزود بنافذتين بصريتين وغطاء PTFE
المواصفات الفنية
| الممتلكات | القيمة |
| 1. الخصائص الفيزيائية | |
| الكثافة | 2.2 جم/سم مكعب |
| معامل الكسر | ≥350 ميجا باسكال |
| التمدد الحراري | 5.5×10-7/℃ |
| التوصيل الحراري | 1.4 وات/م-ك |
| درجة حرارة التشغيل القصوى | 1100°C |
| 2. الخواص الكيميائية | |
| نقاء SiO2 النقاء | ≥99.981.98% SiO2 |
| مقاومة الأحماض | ممتاز (باستثناء التردد العالي) |
| مقاومة القلويات | جيد حتى الرقم الهيدروجيني 12 |
| مقاومة المذيبات | ممتاز |
| امتصاص الماء | لا شيء |
| 3. الخصائص البصرية | |
| النفاذية | >80% (200-2500 نانومتر) |
| معامل الانكسار | 1.46 على بعد 589.3 ميل بحري |
| جودة السطح | نوافذ بصرية مصقولة |
| قطع الأشعة فوق البنفسجية | ~حوالي 180-190 نانومتر |
| النوافذ الضوئية | وجهان مصقولان |
جدول المقاسات
| الطراز | الوصف | الطول الموجي | طول المسار | الحجم | النفاذية | بُعد المخطط التفصيلي |
| AT-BSM-052 | خلية كفيت كوارتز كوارتز سعة 7 مل مع نافذتين بصريتين وغطاء | 200 نانومتر - 2500 نانومتر | 20 مم | 7 مل | >80% (اختبار اقتراني) | 12.5×22.5×45 مم |
| الطراز | الوصف | الطول الموجي | طول المسار | الحجم | النفاذية | بُعد المخطط التفصيلي |

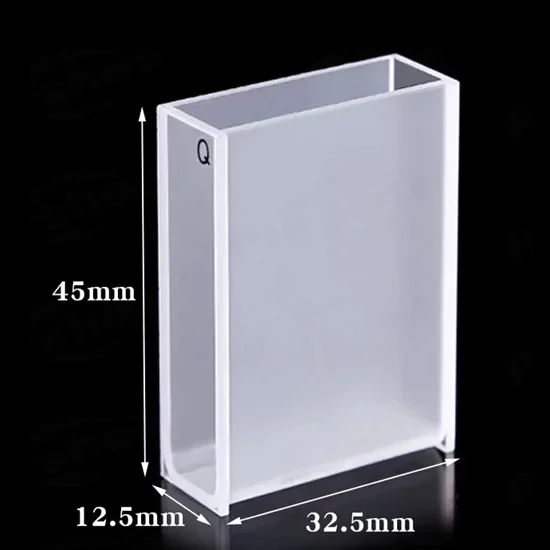

| AT-BSM-073 | خلية كفيت كوارتز كوارتز بسعة 10.5 مل مع نافذتين بصريتين وغطاء | 200 نانومتر - 2500 نانومتر | 30 مم | 10.5 مل | >80% (اختبار اقتراني) | 12.5*32.5*45 مم |
| الطراز | الوصف | الطول الموجي | طول المسار | الحجم | النفاذية | بُعد المخطط التفصيلي |
| AT-BSM-072 | خلية كفيت كوارتز كوارتز سعة 14 مل مع نافذتين بصريتين وغطاء | 200 نانومتر - 2500 نانومتر | 40 مم | 14 مل | >80% (اختبار اقتراني) | 12.5 × 42.5 × 42.5 × 45 مم |
| الطراز | الوصف | الطول الموجي | طول المسار | الحجم | النفاذية | بُعد المخطط التفصيلي |
| AT-BSM-004 | خلية كوفيت كوارتز كوارتز سعة 17.5 مل مع نافذتين بصريتين وغطاء | 200 نانومتر - 2500 نانومتر | 50 مم | 17.5 مل | >80% (اختبار اقتراني) | 12.5 × 42.5 × 42.5 × 45 مم |
| الطراز | الوصف | الطول الموجي | طول المسار | الحجم | النفاذية | بُعد المخطط التفصيلي |

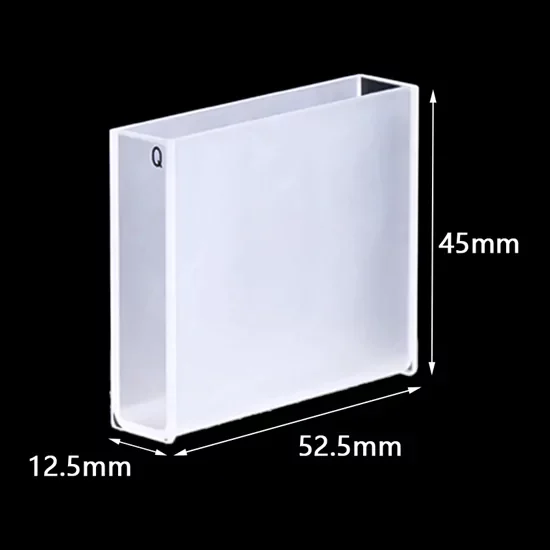

| AT-BSM-008 | خلية كوفيت كوارتز كوارتز سعة 17.5 مل مع نافذتين بصريتين وغطاء | 200 نانومتر - 2500 نانومتر | 50 مم | 17.5 مل | >80% (اختبار اقتراني) | 12.5 × 52.5 × 45 مم |
| الطراز | الوصف | الطول الموجي | طول المسار | الحجم | النفاذية | بُعد المخطط التفصيلي |
| AT-BSM-006 | خلية كوفيت كوارتز بسعة 35 مل مع نافذتين بصريتين وغطاء | 200 نانومتر - 2500 نانومتر | 100 مم | 35 مل | >80% (اختبار اقتراني) | 12.5 × 102.5 × 102.5 × 45 مم |
TOQUARTZ® حل التحديات مع كفيت الكوارتز المزود بنافذتين بصريتين وغطاء PTFE
كفيت كوارتز مع نافذتين بصريتين وغطاء PTFE للتحليل الصيدلاني
المزايا الرئيسية
-
مانع تسرب معتمد من مادة PTFE منخفضة التكلس
غطاء PTFE الذي تم اختباره على الغطاء الذي يرشح <0.01 ppm into aqueous solutions over 72h at 25°C. -
ثبات انتقال الأشعة فوق البنفسجية تحت التعقيم المتكرر
يحافظ على نفاذية >80% عند 260 نانومتر بعد 50 دورة تعقيم عند 121 درجة مئوية. -
اتساق بصري من دفعة إلى أخرى من أجل استنساخ مراقبة الجودة
تظهر الكوفيتات المقترنة <0.3% deviation in absorbance at 280nm across 100-unit lots.
محلول توكارتز
واجه مختبر مراقبة الجودة الصيدلانية في فرانكفورت قراءات امتصاص غير متسقة بسبب تلوث الغطاء وتباين الكوفيت، مما أدى إلى تأخير إطلاق الدُفعات. بعد التحول إلى كوفيتات TOQUARTZ، حققوا ما يلي <0.5% RSD at 260nm across 30 samples, reducing retest rate by 92% and saving €9,800/month in QC labor and material costs.
كفيت كوارتز منصهر مع نافذتين بصريتين وغطاء PTFE للأبحاث الأكاديمية
المزايا الرئيسية
-
توفر طول المسارات المتعددة لمرونة البروتوكول
متوفرة بأطوال مسارات تتراوح بين 20 مم و100 مم لدعم المقايسات الحركية والمعايرة والمقايسات منخفضة التركيز. -
تفاوت تسطيح النافذة البصرية ≤0.01 مم
يضمن محاذاة شعاع متناسق في أجهزة قياس الطيف الضوئي ثنائية الحزمة عبر التكرارات. -
توافق غطاء PTFE مع المذيبات العضوية المتطايرة
لم يلاحظ أي تشوه أو تسرب بعد 48 ساعة من التعرض للميثانول والإيثانول وDMSO.
محلول توكارتز
أبلغ مختبر إحدى الجامعات الأمريكية الذي يجري دراسات الربط بين البروتين والرباط عن وجود اعوجاج في الكوفيت وانحراف الإشارة باستخدام خلايا ذات غطاء بلاستيكي. وقد حافظت كوفيتات TOQUARTZ على ثبات الأبعاد وسلامة الإشارة على مدار 60 مرة، مما أتاح نشر بيانات قابلة للتكرار في الكيمياء الحيوية التحليلية مع <2% deviation in KD values.
كفيت كوارتز مع نافذتين بصريتين وغطاء PTFE للتحليل البيئي
المزايا الرئيسية
-
غطاء من مادة PTFE المقاومة للأحماض لمصفوفات العينات العدوانية
لم يحدث أي تحلل بعد 72 ساعة من التعرض لـ 10% HNO₃ و5% HCl عند درجة حرارة 40 درجة مئوية. -
طول المسار الممتد (100 مم) لاكتشاف الأثر
تحسن LOD بمقدار 8.6 × 8.6 مرة في تحليل النترات عند 220 نانومتر مقارنةً بالكوفيتات مقاس 10 مم. -
تشطيب سطح الكوارتز المضاد للامتصاص
<0.5% analyte retention for heavy metals (Pb²⁺, Cd²⁺) after 3 rinse cycles.
محلول توكارتز
عانى مختبر بيئي في أونتاريو من ضعف الحساسية في الكشف عن النترات بالأشعة فوق البنفسجية بسبب قصر مسار الكوفيتات وترحيل العينة. وبعد اعتماد كوفيتات TOQUARTZ مقاس 100 مم، حققوا حدود كشف تبلغ 0.02 ملغم/لتر من نترات النيتروجين وتخلصوا من التلوث المتبادل بين العينات، واستوفوا معايير اختبار المياه الإقليمية الجديدة.
خدمات التخصيص لكوفيت TOQUARTZ® Quartz Cuvette المزود بنافذتين بصريتين وغطاء PTFE
تخصيص الأبعاد
- أطوال المسارات المخصصة
- أبعاد داخلية متخصصة لأحجام عينة محددة
- أبعاد خارجية غير قياسية لتناسب أدوات معينة
- دقة تحمل تصل إلى ± 0.1 مم
التخصيص البصري
- نوافذ إضافية مصقولة (3 أو 4 جوانب)
- خيارات الجدران السوداء لتطبيقات التألق
- الطلاءات المضادة للانعكاس لأطوال موجية محددة
- أسطح غير بصرية متجمدة لتقليل الضوء الشارد
التخصيص الوظيفي
- مواد بديلة للغطاء (البولي إيثيلين والبولي إيثيلين والزجاج والكوارتز)
- منافذ التدفق لأخذ العينات المستمر
- علامات متدرجة لبيان الحجم
- علامات تعريف مخصصة
دعم TOQUARTZ® الهندسي لمشروعك
استشارة فنية مجانية
تطوير النموذج الأولي مع سرعة الإنجاز
تجارب على دفعات صغيرة قبل الإنتاج الكامل
اختبار الجودة الشامل والتوثيق
دليل استخدام كفيت كوارتز مع نافذتين بصريتين وغطاء PTFE
المناولة والقياس
-
معالجة النوافذ البصرية:
أمسك الكوفيت دائمًا من الجوانب غير البصرية لمنع بصمات الأصابع والتلوث على النوافذ البصرية. -
التوجيه:
تأكد من وضع النوافذ البصرية بشكل عمودي على مسار الضوء في مقياس الطيف الضوئي. -
تعبئة العينة:
املأ حتى 2/3 السعة تقريبًا للسماح بالتمدد الحراري مع ضمان مرور مسار الضوء عبر العينة. -
ختم الغطاء:
ثبت غطاء PTFE بإحكام ولكن بدون قوة مفرطة لمنع تبخر العينة. -
معايرة درجة الحرارة:
السماح للعينات بالوصول إلى التوازن الحراري قبل القياس للحصول على أدق النتائج.
إجراءات التنظيف
-
الشطف الفوري:
اشطفها بمذيب مناسب بعد الاستخدام مباشرةً لمنع تراكم بقايا العينة. -
تنظيف قياسي:
للتنظيف الروتيني، استخدم محلول منظف معتدل متبوعًا بشطفه جيدًا بالماء المقطر. -
المخلفات العضوية:
أزله بالأسيتون أو الميثانول ثم اشطفه بالماء المقطر. -
الملوثات الثابتة:
انقعها في محلول حمض النيتريك 10% (باستثناء العينات المحتوية على الفلورايد)، ثم اشطفها جيدًا. -
التجفيف:
جفف بالهواء في بيئة خالية من الغبار أو استخدم الهواء المضغوط/النيتروجين المفلتر. -
تنظيف النوافذ البصرية:
لإجراء قياسات دقيقة، قم بتنظيف النوافذ البصرية باستخدام مناديل العدسة ومذيب من الدرجة الطيفية.
-
هام:
لا تستخدم أبدًا حمض الهيدروفلوريك (HF) للتنظيف لأنه سيؤدي إلى حفر أسطح الكوارتز وإتلافها.
التخزين
-
تخزين جاف:
قم بتخزين الكوفيتات النظيفة والمجففة في بيئة خالية من الغبار. -
أغطية واقية:
استخدم علبة التخزين المتوفرة أو رف كوفيت مخصص. -
تجنبي التلامس:
منع التلامس بين النوافذ الضوئية والأسطح الصلبة لمنع الخدوش.
إطالة عمر الكوفيت
هل تحتاج إلى مشورة الخبراء بشأن كوفيت الكوارتز؟
لماذا الشراكة مع TOQUARTZ
ميزة المصنع المباشر
وبصفتنا شركة تصنيع مباشرة، يمكننا الاستغناء عن الروابط الوسيطة العديدة.
الخبرة الهندسية
يقوم الفريق التقني بتوجيه العملاء بدءاً من اختيار المواد إلى تحسين التصميم، وترجمة المواصفات إلى مخرجات.
التصنيع المرن
التعامل مع الطلبيات القياسية والمخصصة من خلال الخبرة في مجال الدُفعات الصغيرة والصرامة في وضع النماذج الأولية للوفاء بالمواعيد النهائية العاجلة.
الجودة
التأمين
التحقق من الصحة قبل الشحن في 3 خطوات:
1. دقة الأبعاد,
2. نقاء المادة,
3 - عتبات الأداء
سلسلة التوريد العالمية
خدمات لوجستية عالمية موثوقة إلى المراكز الصناعية (أولوية DE/US/JP/KR) مع مراحل إنجاز يمكن تتبعها.
المنتجات المستعادة
تقدم TOQUARTZ، بصفتها شركة تصنيع متخصصة تتمتع بقدرات المصنع المباشرة، حلول الكوارتز القياسية والمخصصة مع الدعم الهندسي طوال عملية تحديد المواصفات والتنفيذ.
الأسئلة الشائعة
س: لماذا أحتاج إلى غطاء PTFE على كفيت الكوارتز الخاص بي؟
ج: توفر أغطية PTFE العديد من الفوائد: فهي تمنع تبخر العينات أثناء القياس، وتقلل من مخاطر التلوث، وتحمي من الغبار والجسيمات المحمولة جواً، وتتيح تخزين العينات بشكل آمن. يضمن الخمول الكيميائي ل PTFE عدم تفاعلها مع العينات أو إطلاق الملوثات.
سؤال: ما هو طول المسار الذي يجب أن أختاره للتطبيق الخاص بي؟
ج: يعتمد اختيار طول المسار على تركيز العينة ونطاق الامتصاص. بالنسبة للعينات عالية التركيز، يوصى بأطوال المسارات الأقصر (1-10 مم). بالنسبة للمحاليل المخففة أو المركبات منخفضة الامتصاص، توفر أطوال المسارات الأطول (20-100 مم) حساسية أفضل. عادةً ما تستخدم أجهزة قياس الطيف الضوئي القياسية 10 مم، بينما توفر مجموعتنا خيارات 20-100 مم للاحتياجات المتخصصة.
س: كيف يمكنني تنظيف كفيت الكوارتز دون إتلافه؟
ج: التنظيف مباشرة بعد الاستخدام بالشطف بمذيب مناسب. بالنسبة للتنظيف الروتيني، استخدم منظف معتدل متبوعًا بشطفه بالماء المقطر. بالنسبة للبقايا العنيدة، استخدم الأسيتون أو الميثانول أو حمض النيتريك المخفف (باستثناء العينات المحتوية على الفلورايد). لا تستخدم أبداً حمض الهيدروفلوريك (HF). جفف بالهواء المفلتر أو في بيئة خالية من الغبار. التعامل مع الجوانب غير البصرية فقط.
س: هل هذه الكوفيتات متوافقة مع مقياس الطيف الضوئي الخاص بي؟
ج: تتوافق نماذج TOQUARTZ® القياسية مع معظم أجهزة قياس الطيف الضوئي الشائعة. بالنسبة للأجهزة المتخصصة، نقدم أبعادًا مخصصة لضمان الملاءمة المناسبة. يُرجى تقديم طراز جهازك وطرازه عند الطلب، وسيقوم فريقنا الفني بتأكيد التوافق أو التوصية بالتخصيصات المناسبة.
س: ما الفرق بين نافذتين بصريتين وأربع نوافذ بصرية؟
ج: تحتوي الكوفيتات الكوارتز ثنائية النوافذ على أسطح بصرية مصقولة على جوانب متقابلة، وهي مثالية لقياسات الإرسال القياسية في القياس الطيفي بالأشعة فوق البنفسجية والمرئية. أما الكوفيتات ذات النوافذ الأربع فهي مصقولة من الجوانب الأربعة، مما يسمح بإجراء قياسات من زوايا متعددة، وهي مفيدة بشكل خاص في قياس التألق، حيث تكون مسارات ضوء الإثارة والانبعاث متعامدة.
اتصل بفريقنا الهندسي للحصول على الاستشارات الفنية والتسعير. سنساعدك في اختيار المواصفات المثلى لمتطلبات تطبيقك.
