كوفيتات الخلايا الغازية الذرية الكوارتزية الكوارتزية المحكمة الغازية للتحليل الطيفي الفلوري -TOQUARTZ®
ميزات كفيت خلية الغاز الذرية الكوارتز الذرية
تُنتج عملية التصنيع لدينا خلايا غازية ذات شفافية استثنائية ودقة أبعاد وإحكام غلق محكم للغاز.
خواص المواد
- كوارتز عالي النقاء (≥99.98%، حتى 99.995% SiO₂) لأدنى حد من التداخل الكيميائي
- مقاومة كيميائية ممتازة ضد الأحماض والقواعد والغازات المفلورة
- معامل التمدد الحراري المنخفض (5.5 × 10 × 10 ⁷ / درجة مئوية) لثبات الأبعاد
ميزات التصميم
- أنابيب مدخل/مخرج غاز مصممة بدقة للتدفق المتحكم فيه أو التشغيل المحكم
- ختم محكم للغاز مع معدلات تسرب <10⁻⁹ atm·cc/sec for sensitive experiments
- متوفر بأطوال مسارات قياسية أو مخصصة لتلبية احتياجات التطبيقات المحددة
- متوافق مع تجهيزات المختبر القياسية للتكامل السلس
الأداء البصري
- نطاق إرسال طيفي واسع (120-4500 نانومتر) بدون قمم امتصاص
- انتقال الأشعة فوق البنفسجية (>90% عند 200 نانومتر) لتطبيقات التحليل الطيفي بالأشعة فوق البنفسجية
- أسطح بصرية مصقولة بدقة مع الحد الأدنى من التشتت
- مادة خالية من الفقاعات والشوائب لمسار بصري خالٍ من التشويهات
- تناسق سُمك الجدار في حدود ± 0.1 مم
- أسطح بصرية خالية من الخدوش مع <λ/10 flatness
- خدمات التخصيص المتاحة
المواصفات الفنية وأبعاد كوفيت خلية الغاز الذري الكوارتز الذرية
المواصفات الفنية
| المعلمة | المواصفات |
| 1. الخصائص الفيزيائية | |
| المواد | الكوارتز المصهور عالي النقاء (حتى 99.995% SiO₂) |
| الكثافة | 2.2 جم/سم مكعب |
| معامل التمدد الحراري | 5.5 × 10-7/℃ (20-320°C) |
| التوصيل الحراري | 1.4 وات/م كلفن عند 20 درجة مئوية |
| 2. الخواص الكيميائية | |
| التركيب الكيميائي | ≥99.99.995% SiO₂ |
| محتوى الشوائب | Al <20 جزء في المليون، Ca <1 جزء في المليون، Fe <1 جزء في المليون، K <1 جزء في المليون، Li <1 جزء في المليون، Na <1 جزء في المليون |
| مقاومة المواد الكيميائية | مقاومة ممتازة للأحماض والقلويات والهالوجينات (باستثناء HF) |
| نفاذية الغازات | هيليوم <10-11 سم2/ثانية عند 20 درجة مئوية |
| 3. الخصائص البصرية | |
| نطاق الإرسال | 120-4500 نانومتر |
| انتقال الأشعة فوق البنفسجية (مسار 10 مم) | >80% عند 170 نانومتر، >90% عند 200 نانومتر |
| معامل الانكسار | 1.458 عند 546.1 نانومتر (20 ℃) |
| جودة السطح | 80-50 خدش - 50 خدش - ديغ حسب MIL-PRF-13830B |
| التسطيح | <λ/10 عند 632.8 نانومتر |
جدول المقاسات
| الطراز | الوصف | الطول | العرض | الارتفاع | ضياء خارجي. | ضياء داخلي. |

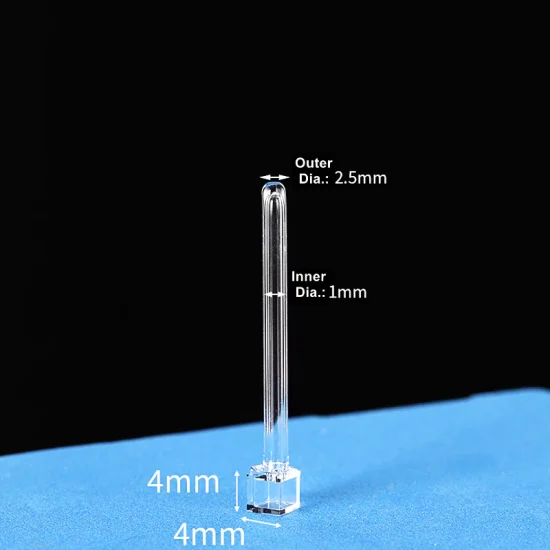

| AT-BSM-6031-1 | كوفيت خلية غاز الكوارتز | 4 مم | 4 مم | 4 مم | 2.5 مم | 1 مم |
| الطراز | الوصف | الطول | العرض | الارتفاع | ضياء خارجي. | ضياء داخلي. |

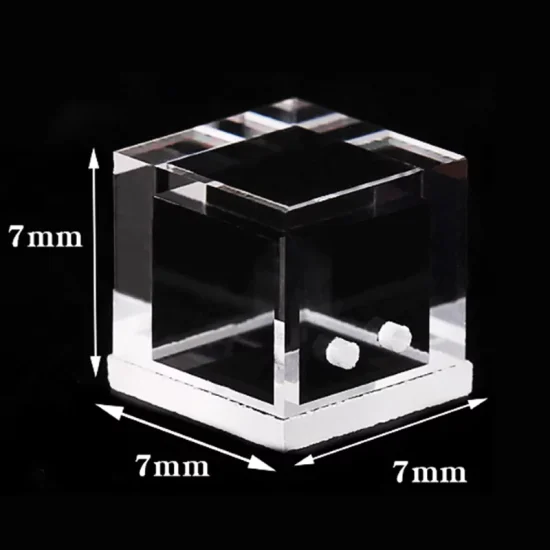

| AT-BSM-6031-6 | كوفيت غاز الكوارتز مع تجويف مزدوج | 7 مم | 7 مم | 7 مم | / | / |
| الطراز | الوصف | الطول | العرض | الارتفاع | ضياء خارجي. | ضياء داخلي. |

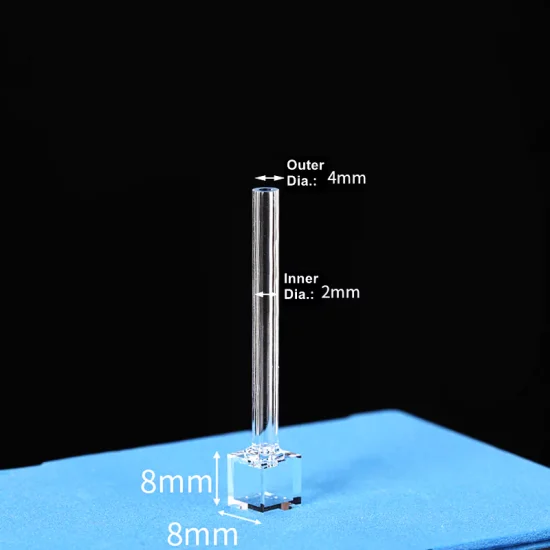

| AT-BSM-6031-2 | كفيت فلورية كوارتز مع حجرة غازية | 8 مم | 8 مم | 8 مم | 4 مم | 2 مم |
| الطراز | الوصف | الطول | العرض | الارتفاع | ضياء خارجي. | ضياء داخلي. |

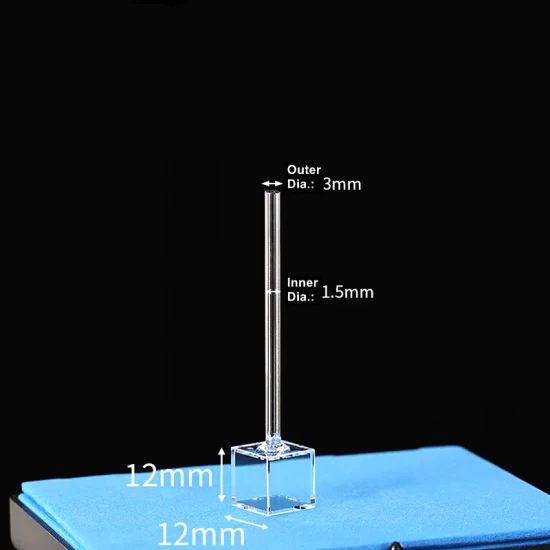

| AT-BSM-6031-3 | خلية غاز التحليل الطيفي الكوارتزي | 12 مم | 12 مم | 12 مم | 3 مم | 1.5 مم |
| الطراز | الوصف | الطول | العرض | الارتفاع | ضياء خارجي. | ضياء داخلي. |

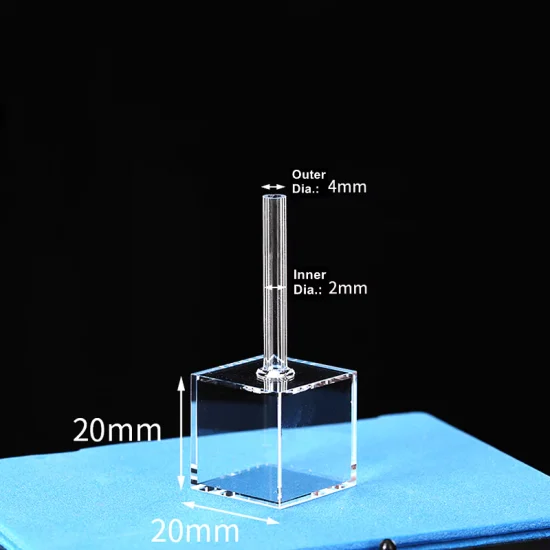

| AT-BSM-6031-4 | كفيت كوارتز للامتصاص الذري | 20 مم | 20 مم | 20 مم | 4 مم | 2 مم |
| الطراز | الوصف | الطول | العرض | الارتفاع | ضياء خارجي. | ضياء داخلي. |

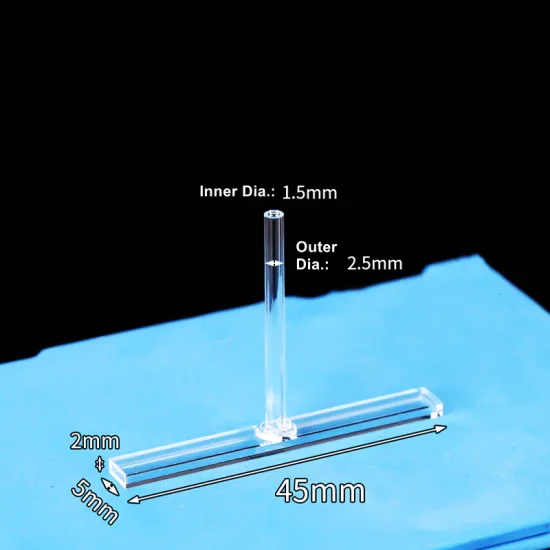

| AT-BSM-6031 | كفيت خلية الغاز الذرية الكوارتز الذرية | 45 مم | 5 مم | 2 مم | 2.5 مم | 1.5 مم |
| الطراز | الوصف | الطول | العرض | الارتفاع1 | ضياء خارجي. | الارتفاع2 |

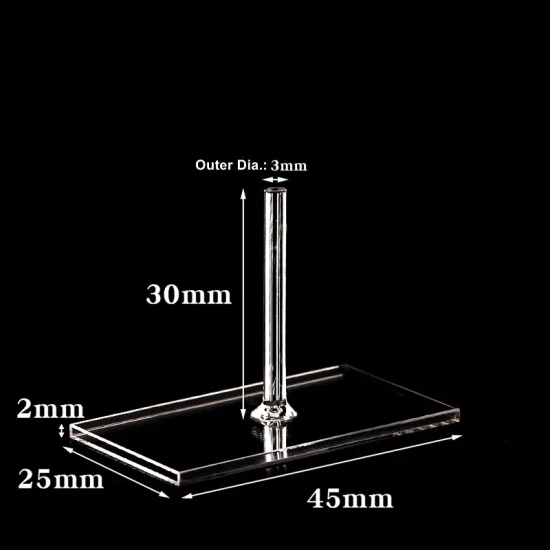

| AT-BSM-6031-5 | خلية غاز الكوارتز الضوئية الكوارتز | 45 مم | 25 مم | 2 مم | 3 مم | 30 مم |
TOQUARTZ® حل التحديات الحرجة باستخدام الكوارتز
كفيت خلية الغاز الذري

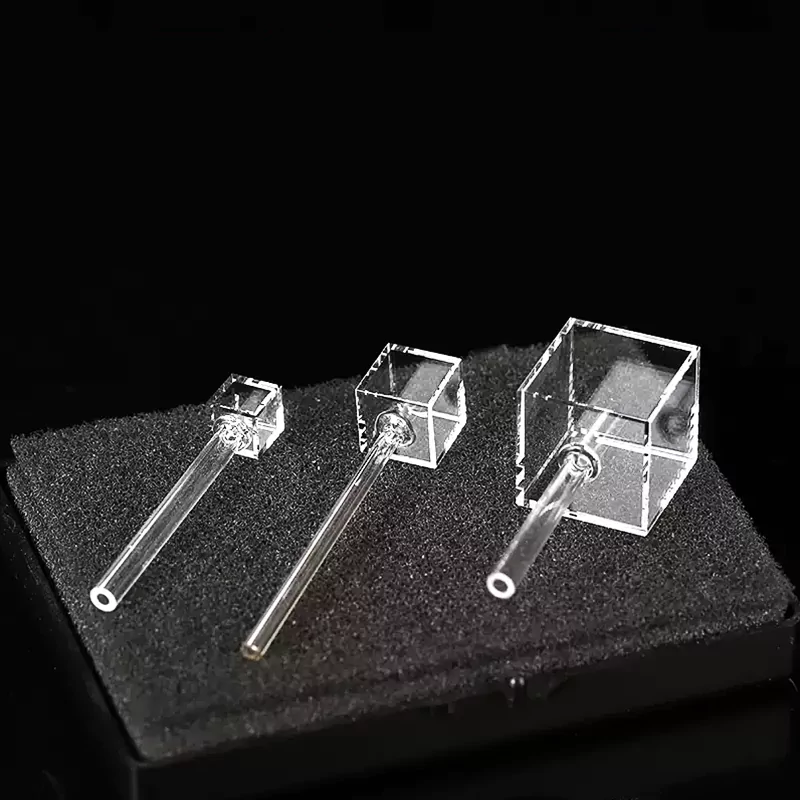

الكشف في الوقت الحقيقي عن المركبات العضوية المتطايرة في الانبعاثات الصناعية باستخدام كفيت خلية غاز الكوارتز الذري
المزايا الرئيسية
-
خشونة السطح <5nm Ra for anti-fog optical clarity
يمنع تكثف المركبات العضوية المتطايرة مثل الفورمالديهايد أثناء أخذ العينات المستمر. -
تم التحقق من صحة مقاومة التآكل في حالة التعرض للبنزين/التولوين لمدة 500 ساعة
يحافظ على انتقال بصري >95% بعد التعرض للمواد الكيميائية لفترة طويلة. -
شفة مدمجة KF16 مع تفاوت تركيز 0.01 مم
يضمن التوصيل الأوتوماتيكي الخالي من التسرب بخطوط الغاز الصناعي.
محلول توكارتز
أبلغ مصنع كوري جنوبي للبتروكيماويات في كوريا الجنوبية عن 3-4 حالات تعطل كفيت/شهر بسبب الحفر والضباب الناجم عن المركبات العضوية المتطايرة.
الكشف عن المؤشرات الحيوية للتنفس القائمة على الفلورة في التشخيص الطبي باستخدام كفيت خلية الغازات الذرية الكوارتز
المزايا الرئيسية
-
تألق الخلفية <0.05% at 280nm excitation
يتيح الكشف عن المؤشرات الحيوية النزرة مثل الأيزوبرين عند مستويات جزء من البليون. -
تصميم حجرة صغيرة الحجم (≤1.5 مل حجم ميت)
مُحسَّن لأخذ عينات من نفس واحد بأقل خطأ في التخفيف. -
ختم منصهر متوافق حيوياً مع توافق التعقيم بالأكسجين المنفصل
يدعم معايير النظافة الصحية السريرية للاستخدام المتكرر للمرضى.
محلول توكارتز
واجهت شركة ناشئة في مجال التكنولوجيا الطبية مقرها الولايات المتحدة معدلات إيجابية كاذبة 12% في اختبارات التنفس بالأسيتون بسبب التألق الذاتي للكفيت وتخفيف العينة.

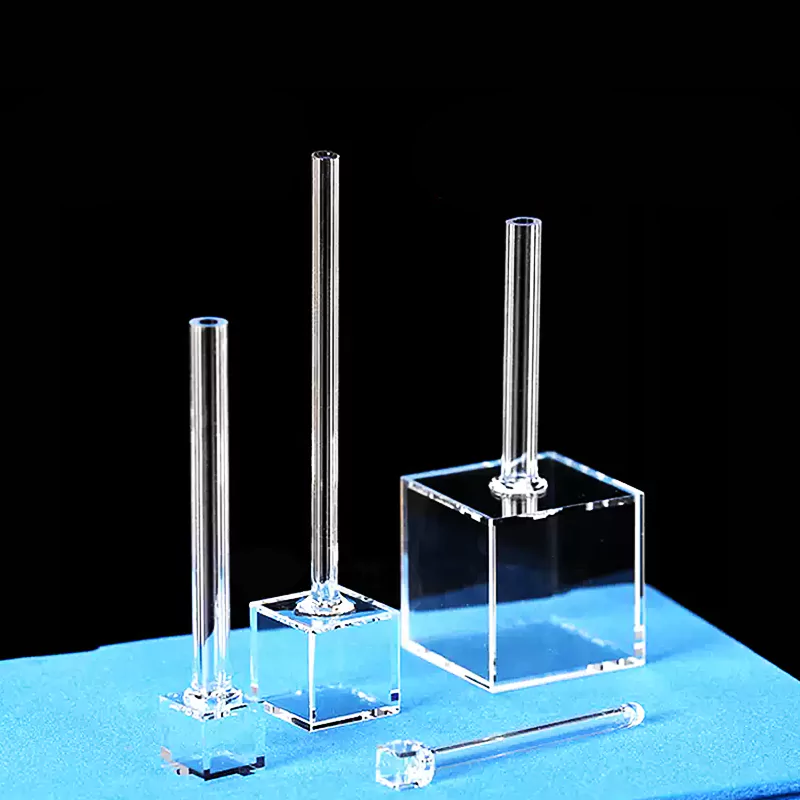

التفلور المستحث بالليزر (LIF) في تشخيص الاحتراق باستخدام كفيت خلية الغاز الذري الكوارتز
المزايا الرئيسية
-
كوارتز من فئة الأشعة فوق البنفسجية مع انتقال >92% عند 193 نانومتر
يضمن الاستثارة الدقيقة لجذور OH وأكسيد النيتروجين في أنظمة الأشعة فوق البنفسجية العميقة ذات الأشعة فوق البنفسجية الضوئية. -
مقاومة الصدمات الحرارية حتى 1100 درجة مئوية مع <0.5% deformation
يحافظ على السلامة الهيكلية أثناء التسخين السريع في التشخيصات الأمامية للهب. -
تسطيح النافذة البصرية <λ/10 at 248nm
يقلل من تشويه الحزمة ويحافظ على الدقة المكانية في التصوير بالصفائح الليزرية.
محلول توكارتز
عانى مختبر أبحاث الاحتراق في ألمانيا من فقدان إشارة 28% بسبب التواء النافذة في الكوفيتات القياسية بعد 3-5 اختبارات لهب. <3% signal drift and eliminating the need for weekly replacements.
حلول كفيتات الخلايا الغازية الذرية المخصصة من TOQUARTZ® كوارتز كوارتز المخصصة
استشارات التصميم
- مراجعة الرسم الفني وتحسينه
- إرشادات اختيار المواد
- تحسين طول المسار البصري
- تقييم التوافق مع الغازات الخاصة بك
- توصيات تصميم فعالة من حيث التكلفة
خيارات التخصيص
- أبعاد وأشكال مخصصة
- تكوينات المدخل/المخرج المتخصصة
- تحسين زاوية النافذة للوصول البصري
- التكامل مع التجهيزات المختبرية القياسية
- تصميمات التدفق المتعدد الحجرات والمتخصصة
التخصيص المتخصص لتطبيقات الخلايا الغازية الذرية
- تصميمات متغيرة طول المسار المتغير للدراسات المعتمدة على التركيز (10 مم إلى 200 مم)
- موانع تسرب متوافقة مع درجات الحرارة العالية لتجارب درجات الحرارة المرتفعة (حتى 800 درجة مئوية)
- تكوينات متعددة المنافذ لخلط الغازات المعقدة أو متطلبات أخذ العينات
- التكامل مع عناصر التدفئة/التبريد للتحليل الطيفي المتحكم في درجة حرارته
- طلاءات مضادة للانعكاس لتطبيقات الطول الموجي المتخصصة
إرشادات الاستخدام والعناية
المناولة والتركيب
- تعامل دائمًا مع الكوفيتات بقفازات نظيفة لمنع بصمات الأصابع والتلوث على الأسطح البصرية.
- عند توصيل أنابيب الغاز، تجنب الإفراط في إحكام ربط التجهيزات التي قد تتسبب في حدوث كسور إجهادية. استخدم مواصفات عزم الدوران المقدمة مع الطراز الخاص بك.
- التركيب مع دعم مناسب على طول جسم الخلية لتجنب إجهاد الكابولي الذي قد يؤدي إلى الكسر.
- عند الاستخدام في الإعدادات البصرية، تأكد من المحاذاة المناسبة لتقليل الضغط على نقاط التركيب.
التنظيف والصيانة
- نظف الأسطح البصرية باستخدام الأسيتون عالي النقاء أو الميثانول أو محاليل التنظيف البصرية المتخصصة متبوعة بالتجفيف بالهواء المضغوط المفلتر.
- بالنسبة للتلوث المستمر، استخدم محلول 2% من المنظفات المخبرية متبوعًا بشطف شامل بالماء منزوع الأيونات.
- افحص توصيلات الغاز بشكل دوري بحثًا عن أي تسربات باستخدام طرق الكشف عن التسرب المناسبة للتطبيق الخاص بك.
- في حالة استخدامها مع الغازات المسببة للتآكل، اغسلها بغاز خامل بعد كل استخدام لمنع تدهور السطح الداخلي.
الاعتبارات التشغيلية
- الحفاظ على الضغط ضمن الحدود المحددة (عادةً ± 1 بار من الضغط الجوي للخلايا القياسية). بالنسبة لتطبيقات الضغط العالي، استخدم خلايا مصممة خصيصاً.
- بالنسبة للتطبيقات التي يتم التحكم في درجة حرارتها، قم بتنفيذ التسخين/التبريد التدريجي (بحد أقصى 5 درجات مئوية/الدقيقة) لمنع حدوث صدمة حرارية.
- عند استخدام مصادر ضوء الأشعة فوق البنفسجية، راقب تأثيرات التشميس المحتملة في التطبيقات طويلة الأجل.
- في حالة وجود اهتزاز ميكانيكي في الإعداد الخاص بك، استخدم حوامل التخميد لحماية الخلية من كسور الإجهاد.
التخزين والنقل
- يُحفظ في العبوة الأصلية أو في حاوية مخصصة مع توسيد مناسب لمنع التلف المادي.
- يُحفظ في بيئة نظيفة وجافة بعيداً عن المواد الكيميائية التي قد تتلف الكفيت أو تلوثه.
- بالنسبة لخلايا الغاز المختومة بإحكام، تحقق من ظروف الضغط قبل التخزين أو النقل على المدى الطويل لمنع الضغط على الأختام.
- وضع ملصق بتعليمات المناولة في حالة النقل بين فرق المختبرات أو الشحن إلى المتعاونين.
هل تحتاج إلى مساعدة في اختيار كفيت خلية غاز الكوارتز الذرية المناسبة؟
بفضل خبرتنا التي تزيد عن 15 عامًا في مجال تصنيع الكوارتز، يمكننا اقتراح حلول تعزز نتائج تجاربك وتقلل من التكاليف التشغيلية.
لماذا الشراكة مع TOQUARTZ
ميزة المصنع المباشر
وبصفتنا شركة تصنيع مباشرة، يمكننا الاستغناء عن الروابط الوسيطة العديدة.
الخبرة الهندسية
يقوم الفريق التقني بتوجيه العملاء بدءاً من اختيار المواد إلى تحسين التصميم، وترجمة المواصفات إلى مخرجات.
التصنيع المرن
التعامل مع الطلبيات القياسية والمخصصة من خلال الخبرة في مجال الدُفعات الصغيرة والصرامة في وضع النماذج الأولية للوفاء بالمواعيد النهائية العاجلة.
الجودة
التأمين
التحقق من الصحة قبل الشحن في 3 خطوات:
1. دقة الأبعاد,
2. نقاء المادة,
3 - عتبات الأداء
سلسلة التوريد العالمية
خدمات لوجستية عالمية موثوقة إلى المراكز الصناعية (أولوية DE/US/JP/KR) مع مراحل إنجاز يمكن تتبعها.
المنتجات المستعادة
تقدم TOQUARTZ، بصفتها شركة تصنيع متخصصة تتمتع بقدرات المصنع المباشرة، حلول الكوارتز القياسية والمخصصة مع الدعم الهندسي طوال عملية تحديد المواصفات والتنفيذ.
الأسئلة الشائعة
س: ما الذي يجعل كوفيت خلية غاز الكوارتز الذرية مناسبًا لتحليل الغازات القائمة على التألق؟
ج: صُممت كوفيتات الخلايا الغازية الذرية الكوارتزية الذرية بغرف محكمة الغلق أو شبه محكمة الغلق وأنابيب مدخل/مخرج ممتدة، مما يسمح بالتحكم الدقيق في تدفق الغاز. وتضمن الشفافية العالية للأشعة فوق البنفسجية (≥90% عند 200 نانومتر) الإثارة الدقيقة لجزيئات الطور الغازي. يقلل تألق الخلفية المنخفضة للكوارتز عالي النقاء من تداخل الإشارة. هذه الميزات ضرورية للكشف عن التألق الحساس.
س: كيف تقلل كوفيتات الخلايا الغازية الذرية الكوارتز من تألق الخلفية في تجارب LIF؟
المادة ملدنة حراريًا ومصقولة بصريًا لإزالة العيوب الداخلية. يضمن ذلك مسارًا بصريًا نظيفًا لتشخيص التألق المستحث بالليزر (LIF). ونتيجة لذلك، يتم تحسين نسب الإشارة إلى الضوضاء بشكل كبير.

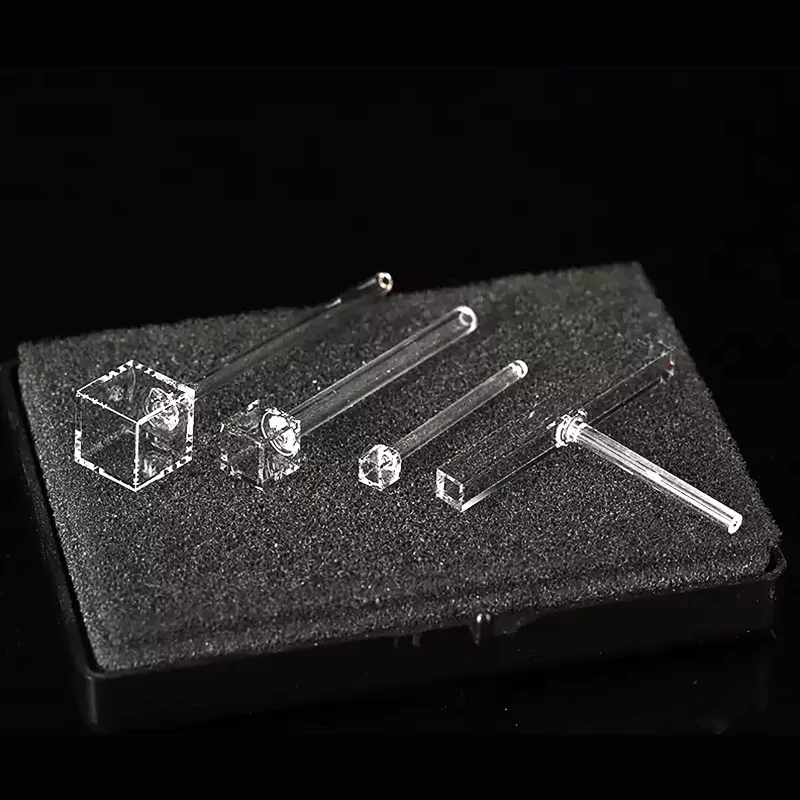

س: كيف تتعامل كوفيتات خلايا الغاز الذرية الكوارتز مع عينات الغاز منخفضة التركيز؟
ج: تتميز الكوفيتات الخاصة بنا بغرف صغيرة الحجم ذات مساحة ميتة صغيرة، مما يعزز الحساسية للكشف عن الغازات النزرة. وهذا أمر بالغ الأهمية في تطبيقات مثل تحليل العلامات الحيوية للتنفس أو مراقبة المركبات العضوية المتطايرة البيئية. يمنع التصميم المحكم الإغلاق تخفيف العينة أو تلوثها. وبالإضافة إلى الوضوح البصري العالي، يتيح ذلك الكشف عن مستوى جزء في البليون.
س: كيف تحافظ كوفيتات خلايا الغاز الذرية الكوارتز على المحاذاة البصرية أثناء الاستخدام؟
ج: يتم تصنيع كل كوفيت مع تسطيح النافذة البصرية <λ/10 and parallelism <0.02mm. This ensures minimal beam distortion and consistent fluorescence excitation. The rigid quartz structure resists deformation under pressure or heat. These properties are essential for high-resolution fluorescence imaging.
س: هل كوفيتات خلايا الغاز الذرية الكوارتز مناسبة لتحليل التألق متعدد الغازات؟
ج: نعم، تتوفر تصميمات متعددة المنافذ للإدخال المتزامن أو المتتابع للغاز. وهذا مفيد في دراسات حركية التفاعل أو تجارب خلط الغازات. تحافظ الكوفيتات على الوضوح البصري عبر دورات الغاز المتعددة.
