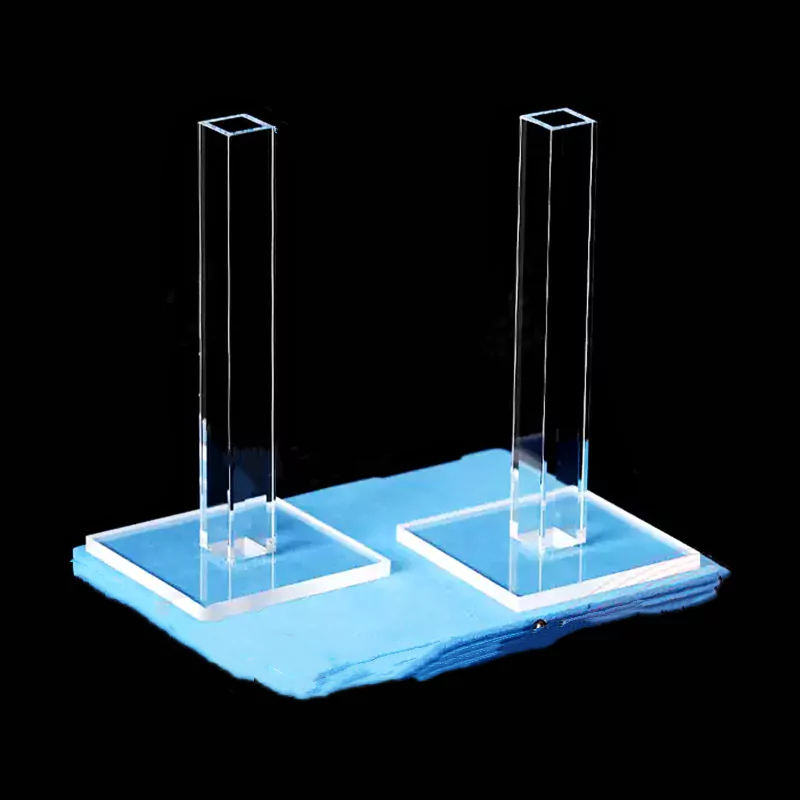

كوفيتات التدفق الضوئي رباعية الجوانب لخلية التدفق الضوئي الكوارتز للتحليل الفلوري المستمر -TOQUARTZ®
ميزات كوفيتات التدفق الضوئي لخلية التدفق الضوئي الكوارتز رباعية الجوانب
يمثل كفيت التدفق الضوئي لخلية التدفق الضوئي الكوارتز رباعية الجوانب من TOQUARTZ® قمة الدقة البصرية لتطبيقات تحليل التدفق المستمر. وقد صُممت خلايا التدفق هذه للباحثين ومصنعي المعدات التي تتطلب نقل بصري فائق ومقاومة كيميائية وثبات حراري.
الخصائص البصرية
- شفافية رباعية الجوانب تتيح كشف الضوء متعدد الزوايا
- نقل استثنائي للضوء بالأشعة فوق البنفسجية - الأشعة فوق البنفسجية - الأشعة تحت الحمراء - الأشعة تحت الحمراء (نطاق الطول الموجي 190-2500 نانومتر)
- لا توجد قمم امتصاص في طيف العمل
- الأسطح المصقولة بصريًا بتسطيح λ/10
الخصائص المادية
- كوارتز فائق النقاء (≥99.98%، حتى 99.995% SiO₂)
- مقاومة كيميائية فائقة للأحماض والقواعد والمذيبات العضوية
- معامل التمدد الحراري المنخفض (5.5 × 10×10-⁷/ درجة مئوية)
الهندسة الدقيقة
- تفاوت الأبعاد ± 0.1 مم
- سُمك جدار موحد لمسار بصري متناسق
- نوافذ ضوئية خالية من الفقاعات والبقع الضوئية
- نقاء SiO2 ≥99.98%، حتى 99.995%
- مقاومة المواد الكيميائية للكواشف القاسية
- خدمات التخصيص المتاحة
المواصفات التقنية وأبعاد كوفيتات التدفق الضوئي لخلية التدفق الضوئي الكوارتز رباعية الجوانب
المواصفات الفنية
| المعلمة | المواصفات |
| 1. الخصائص الفيزيائية | |
| المواد | كوارتز مصهور عالي النقاء |
| النقاء | ≥ 99.981.98%، حتى 99.995% SiO₂ |
| الكثافة | 2.2 جم/سم مكعب |
| الصلابة | 5.5-6.5 موس |
| قوة الشد | 48-54 ميجا باسكال |
| التمدد الحراري | 5.5×10-7/℃ |
| 2. الخواص الكيميائية | |
| التركيب الكيميائي | SiO₂ (≥99.98%) |
| مستويات الشوائب | Na، K، Li، Fe، Al < 10 جزء في المليون |
| مقاومة المواد الكيميائية | ممتاز للأحماض والقواعد والمذيبات |
| مقاومة الأس الهيدروجين | 1-14 |
| امتصاص الماء | ضئيل (<0.01%) |
| نفاذية الغازات | منخفضة للغاية |
| 3. الخصائص البصرية | |
| نطاق الإرسال | 190-2500 نانومتر |
| قطع الأشعة فوق البنفسجية | <190 نانومتر |
| الإرسال عند 220 نانومتر | 80% |
| الإرسال عند 260 نانومتر | 90% |
| معامل الانكسار | 1.458 عند 546 نانومتر |
| جودة السطح | 80/50 خدش/حفر 80/50 |
| التسطيح | λ/10 |
جدول المقاسات
| الطراز | الوصف | النوافذ | بُعد المخطط التفصيلي |
| AT-BSM-6023 | كفيت فلورية خلية التدفق الضوئي الكوارتز رباعية الجوانب | 10 | 40 × 40 × 40 × 83 مم |
TOQUARTZ® التحديات الحرجة في التطبيقات التحليلية مع كوفيات التدفق الضوئي لخلية الكوارتز ذات الجوانب الأربعة

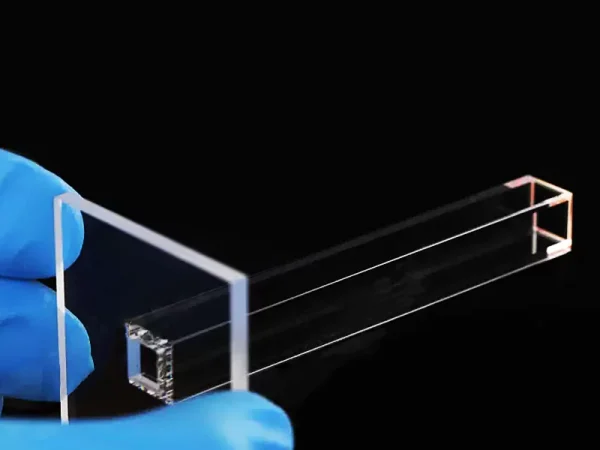

الرصد الفلوري في الوقت الحقيقي في أنظمة فحص الأدوية بالموائع الدقيقة
المزايا الرئيسية
-
تصميم نافذة إثارة متعددة الزوايا
تمكين الإثارة/الانبعاث الفلوري رباعي الاتجاهات، مما يزيد من التقاط الإشارة بواسطة 22% في فحوصات الموائع الدقيقة. -
تم تقليل الحجم الميت إلى <1.2μL
تقلل الهندسة الداخلية المحسّنة من إهدار الكواشف وتحسّن إمكانية تكرار الفحص في الفحص على نطاق النانو. -
قناة تدفق مدمجة بمعرف 0.5 مم
يدعم التدفق الصفحي المستقر بسرعة 5-50 ميكرولتر/دقيقة، وهو مثالي لمنصات فحص الأدوية عالية الإنتاجية.
محلول توكارتز
أبلغ مختبر صيدلاني في الولايات المتحدة الأمريكية يستخدم كفيت ثنائي الجوانب عن فقدان إشارة بمقدار 18% وفقدان إشارة 12% سلبية كاذبة في فحوصات النانو لتر بسبب زوايا الإثارة المحدودة والحجم الميت. وبعد التحوّل إلى خلايا التدفق رباعية الجوانب TOQUARTZ®، تحسّنت كثافة الإشارة بمقدار 22%، وزادت قابلية تكرار الفحص بمقدار 30%، مما أتاح فحصاً موثوقاً ل 1200 مركب/يومياً.

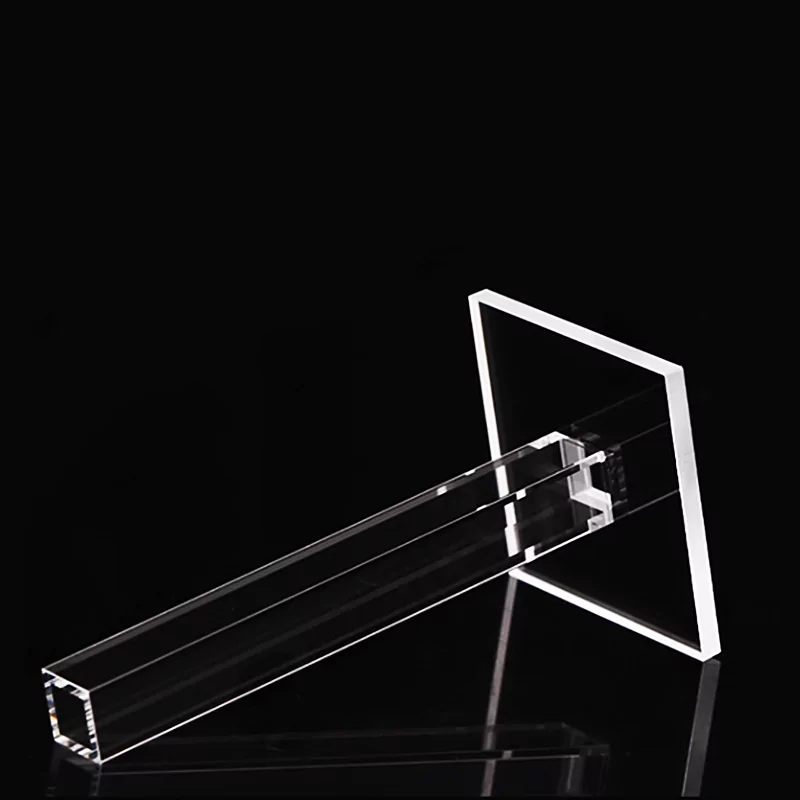

كشف الفلورة المضمنة في مراقبة التخمير بالمفاعل الحيوي
المزايا الرئيسية
-
متوافق مع SIP حتى 121 درجة مئوية لمدة 60 دقيقة
تم التحقق من صلاحيتها لأكثر من 50 دورة بخار في المكان دون حدوث تدهور بصري أو فشل هيكلي. -
دعم الكشف عن التألق ثنائي المحور
شفافية رباعية الجوانب تسمح بإثارة/انبعاثات متعامدة لرصد NADH/FAD مع <2% signal drift. -
سطح داخلي مصقول مضاد للقاذورات (Ra <0.02 ميكرومتر)
يقلل من التصاق الغشاء الحيوي الرقيق بمقدار 65%، مما يطيل فترات التنظيف في التخمير المستمر.
محلول توكارتز
عانت منشأة كورية للصناعات الدوائية الحيوية من انجراف أسبوعي للإشارة >10% بسبب تلوث خلايا التدفق القياسية، مما تطلب التنظيف المكاني كل 3 أيام. تم الحفاظ على خلايا تدفق TOQUARTZ <2% drift over 21 days of continuous fermentation, reducing cleaning frequency by 66% and increasing batch yield by 12%.

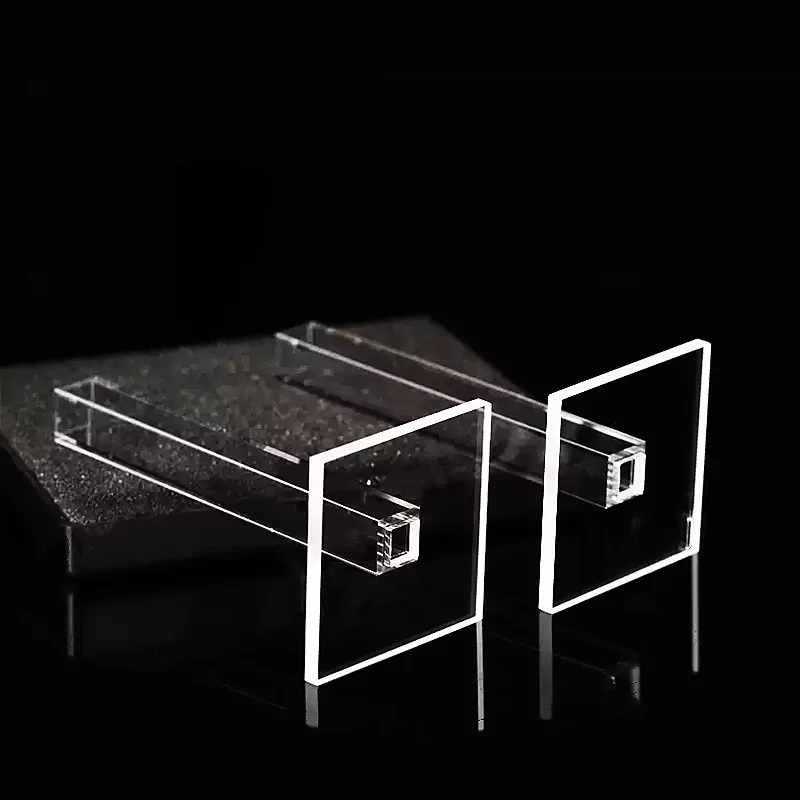

تحليل جودة المياه المستند إلى الفلورة في محطات الرصد البيئي
المزايا الرئيسية
-
كوارتز رباعي الجوانب من فئة الأشعة فوق البنفسجية للكشف عن 3 أطوال موجية
يدعم الإثارة المتزامنة عند 254 نانومتر و280 نانومتر و365 نانومتر لتحليل الهيدروكربونات العطرية متعددة الحلقات وتحليل DOM. -
الثبات الحراري من -20 درجة مئوية إلى 120 درجة مئوية
يضمن الأداء المتسق في المحطات الخارجية ذات التقلبات الموسمية في درجات الحرارة. -
منافذ تدفق قابلة للتخصيص لأجهزة التحليل المضمنة
متوافق مع المضخات التمعجية والمضخات التلقائية، مما يتيح التشغيل غير المراقب على مدار الساعة طوال أيام الأسبوع.
محلول توكارتز
أبلغت وكالة بيئية ألمانية عن فقدان بيانات 15% في فصل الشتاء بسبب تعفير الكفيت وتدهور الأشعة فوق البنفسجية.
TOQUARTZ® Customization Options for Four-Sided Optical Quartz Flow Cell Fluorescence Cuvettes
تخصيص الأبعاد الموجه نحو التطبيق
وبدلاً من تقديم خيارات أحجام عامة، تركز TOQUARTZ® على التخصيص حسب الأبعاد التي تعتمد على التطبيق.
-
مطابقة النظام
أبعاد مصممة خصيصاً لتناسب الأدوات الخاصة بالعميل. -
المحاذاة البصرية
يضمن اتساق طول المسار وانتقال الضوء. -
تفسير الرسم
تحويل الرسومات التخطيطية أو التصميم بمساعدة الحاسوب إلى تصميمات قابلة للتصنيع. -
التركيز على حالة الاستخدام
مصممة حول سيناريوهات الكشف أو التدفق الفعلي. -
التحكم في التحمل
التصنيع الآلي الدقيق بناءً على المتطلبات الوظيفية.
تكوينات المدخل/المخرج المتخصصة
نحن ندعم مجموعة واسعة من خيارات التخصيص للمداخل/المخارج لضمان التكامل السلس مع أنظمة الموائع الخاصة بك، سواء للاختبار على نطاق المختبر أو الأجهزة المدمجة.
-
تموضع الميناء
وضع مدخل/مخرج مخصص للمحاذاة الخاصة بالنظام. -
واجهة الاتصال
متوافقة مع تركيبات لوير أو الملولبة أو الشائكة. -
اتجاهية التدفق
يدعم اتجاه تدفق العينة الرأسي أو الأفقي. -
تصميم متعدد المنافذ
تمكين تكوينات التدفق ثنائي القناة أو إعادة التدوير. -
توافق مانع التسرب
مصممة لختم الحلقات الدائرية أو الحشية أو المواد اللاصقة.
عملية التطوير المخصص
TOQUARTZ® custom development process is designed to eliminate ambiguity, reduce iteration cycles, and ensure that your specifications are fully understood and implemented from the start.
-
توضيح المتطلبات
ترجمة الاحتياجات الوظيفية إلى معايير تصميم تقنية. -
التحقق من صحة الرسم
مراجعة وتنقيح التصميم بمساعدة الحاسوب أو الرسومات التخطيطية المقدمة من العميل. -
تقييم الجدوى
تقييم قابلية التصنيع بناءً على حدود معالجة الكوارتز. -
فحص المحاذاة البصرية
تأكد من أن طول المسار ووضوح النافذة يفيان باحتياجات الكشف. -
مطابقة الواجهة
محاذاة هندسة الكوفيت مع معايير توصيل الأداة.
إرشادات الاستخدام والعناية
المناولة والتركيب
- تعامل دائمًا مع الكوفيتات بقفازات خالية من المسحوق لمنع بصمات الأصابع والتلوث
- عند توصيل الأنابيب، تجنب الإفراط في شد التجهيزات لمنع الضغط على الكوارتز
- تأكد من محاذاة منافذ المدخل والمخرج بشكل صحيح مع اتجاه تدفق النظام الخاص بك
- بالنسبة للتركيب الأفقي، قم بتوفير الدعم الكافي لمنع الضغط على نقاط التوصيل
إجراءات التنظيف
- اغسلها بمذيب مناسب بعد الاستخدام مباشرةً لمنع بقايا العينة
- بالنسبة للعينات البيولوجية، اشطفها بمنظف إنزيمي متبوعًا بالماء منزوع الأيونات
- في حالة التلوث المستمر، انقع في محلول حمض النيتريك 10% لمدة 30 دقيقة (تجنب HF)
- بالنسبة للأسطح الضوئية، استخدم قطعة قماش من الألياف الدقيقة مع كحول الأيزوبروبيل
توصيات التخزين
- يُحفظ في حافظة الحماية الأصلية عند عدم الاستخدام
- الحفاظ على منافذ الدخول/الخروج مغطاة لمنع تلوث الغبار
- يُحفظ في بيئة جافة بعيداً عن المواد الكيميائية
- تجنب درجات الحرارة القصوى أثناء التخزين
التحسين مدى الحياة
- تنفيذ جدول زمني للصيانة الوقائية المنتظمة
- عند الاستخدام مع عينات الجسيمات، ضع في اعتبارك الترشيح المسبق
- تجنب التغيرات السريعة في درجات الحرارة التي قد تسبب صدمة حرارية
- بالنسبة لتطبيقات الأشعة فوق البنفسجية، راقب وقت التعرض التراكمي
هل تحتاج إلى حل خلية تدفق كوارتز بصرية رباعية الجوانب مخصصة؟
لماذا الشراكة مع TOQUARTZ
ميزة المصنع المباشر
وبصفتنا شركة تصنيع مباشرة، يمكننا الاستغناء عن الروابط الوسيطة العديدة.
الخبرة الهندسية
يقوم الفريق التقني بتوجيه العملاء بدءاً من اختيار المواد إلى تحسين التصميم، وترجمة المواصفات إلى مخرجات.
التصنيع المرن
التعامل مع الطلبيات القياسية والمخصصة من خلال الخبرة في مجال الدُفعات الصغيرة والصرامة في وضع النماذج الأولية للوفاء بالمواعيد النهائية العاجلة.
الجودة
التأمين
التحقق من الصحة قبل الشحن في 3 خطوات:
1. دقة الأبعاد,
2. نقاء المادة,
3 - عتبات الأداء
سلسلة التوريد العالمية
خدمات لوجستية عالمية موثوقة إلى المراكز الصناعية (أولوية DE/US/JP/KR) مع مراحل إنجاز يمكن تتبعها.
المنتجات المستعادة
تقدم TOQUARTZ، بصفتها شركة تصنيع متخصصة تتمتع بقدرات المصنع المباشرة، حلول الكوارتز القياسية والمخصصة مع الدعم الهندسي طوال عملية تحديد المواصفات والتنفيذ.
الأسئلة الشائعة
س: ما الذي يجعل كفيت التدفق الضوئي رباعي الجوانب لخلية التدفق الضوئي الكوارتز الضوئي مناسبًا للكشف عن التألق متعدد الزوايا؟
ج: تتميز كفيتة التدفق الضوئي لخلية التدفق الضوئي الكوارتز رباعية الجوانب بأربعة أسطح شفافة مصقولة بصريًا. يسمح ذلك بمرور ضوء الإثارة والانبعاث عبر زوايا متعددة دون تشويه. ويعزز كفاءة تجميع الإشارة في التحليل الطيفي الفلوري. هذا التصميم مفيد بشكل خاص في الأنظمة التي تستخدم الكشف المتعامد أو مزدوج الطول الموجي.
س: كيف يمكن لتصميم التدفق المتدفق لخلية التدفق الضوئي الكوارتز رباعية الجوانب لخلية التدفق الضوئي الكوارتز أن يحسن التحليل في الوقت الحقيقي؟
ج: يتيح هيكل التدفق التدفقي الحركة المستمرة للعينة أثناء قياس التألق. وهذا يلغي الحاجة إلى الاستبدال اليدوي للعينة ويقلل من مخاطر التلوث. وهو يدعم المراقبة في الوقت الحقيقي في أنظمة الموائع الدقيقة والأنظمة المضمنة. يعتبر كفيت التدفق الضوئي رباعي الجوانب لخلية التدفق الضوئي الكوارتز الضوئي مثاليًا للمقايسات الديناميكية.
س: كيف يقلل كفيت التدفق الضوئي رباعي الجوانب لخلية التدفق الضوئي الكوارتز من فقدان الإشارة في الكشف عن التألق؟
ج: تسمح شفافيته رباعية الجوانب بوصول المزيد من ضوء الإثارة إلى العينة وجمع المزيد من الضوء المنبعث. وهذا يقلل من توهين الإشارة الناجم عن الوصول البصري المحدود. تقلل الأسطح المصقولة بصريًا من التشتت والتشويه. ونتيجة لذلك، تتحسن كثافة إشارة التألق بشكل كبير.
س: ما هي مزايا استخدام كفيت التدفق الضوئي رباعي الجوانب لخلية التدفق الضوئي الكوارتز في مراقبة التألق البيئي؟
ج: يسمح تصميمه رباعي الجوانب بإثارة متعددة الأطوال الموجية للكشف عن الملوثات المختلفة. يدعم هيكل التدفق المتدفق أخذ عينات المياه بشكل مستمر في المحطات الميدانية. يقاوم التآكل الكيميائي من مصادر المياه الحمضية أو القلوية. وهذا يضمن ثباتاً طويل الأمد في الظروف البيئية القاسية.
س: ما الذي يجعل كفيت التدفق الضوئي رباعي الجوانب لخلية التدفق الضوئي الكوارتز الضوئي مناسبًا للفحص الفلوري عالي الإنتاجية؟
ج: يدعم هذا النظام التدفق الآلي للعينات والكشف متعدد الزوايا، مما يقلل من المعالجة اليدوية. يقلل التصميم من الحجم الميت ويحسن اتساق الإشارة عبر التكرارات. يتكامل بسهولة مع معالجات السوائل الروبوتية وأجهزة القراءة البصرية. وهذا يجعلها مثالية لمنصات فحص الأدوية والتكنولوجيا الحيوية.
اتصل بفريقنا الهندسي للحصول على الاستشارات الفنية والتسعير. سنساعدك في اختيار المواصفات المثلى لمتطلبات تطبيقك.
