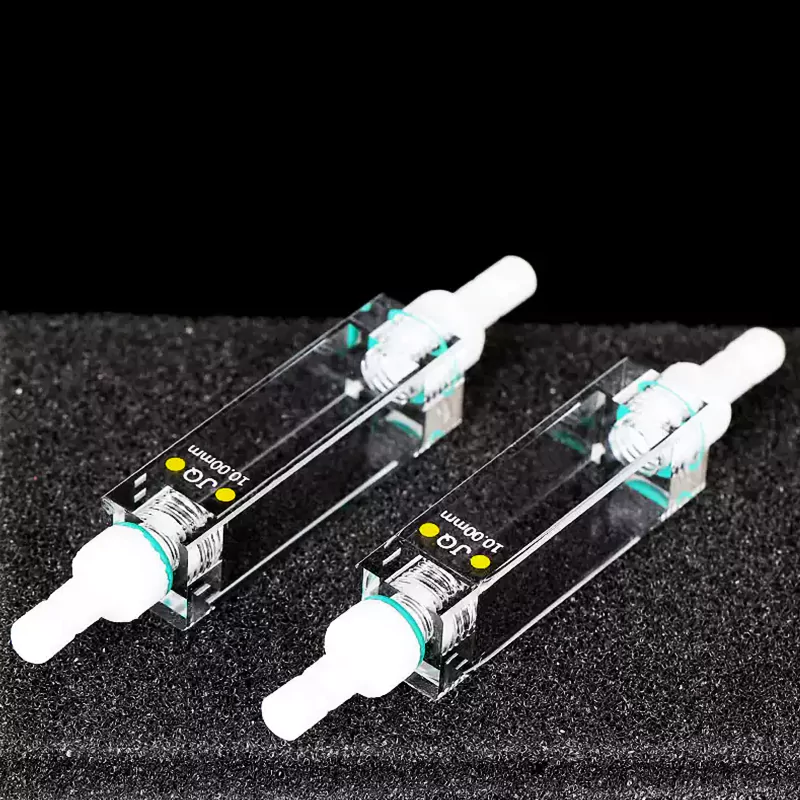

خلية تدفق الكوارتز ذات الجدار الشفاف مع موصلات ملولبة M6 للاختبارات البيئية
خلية تدفق الكوارتز ذات الجدار الشفاف مع موصلات ملولبة M6 للتحكم في العمليات الحيوية

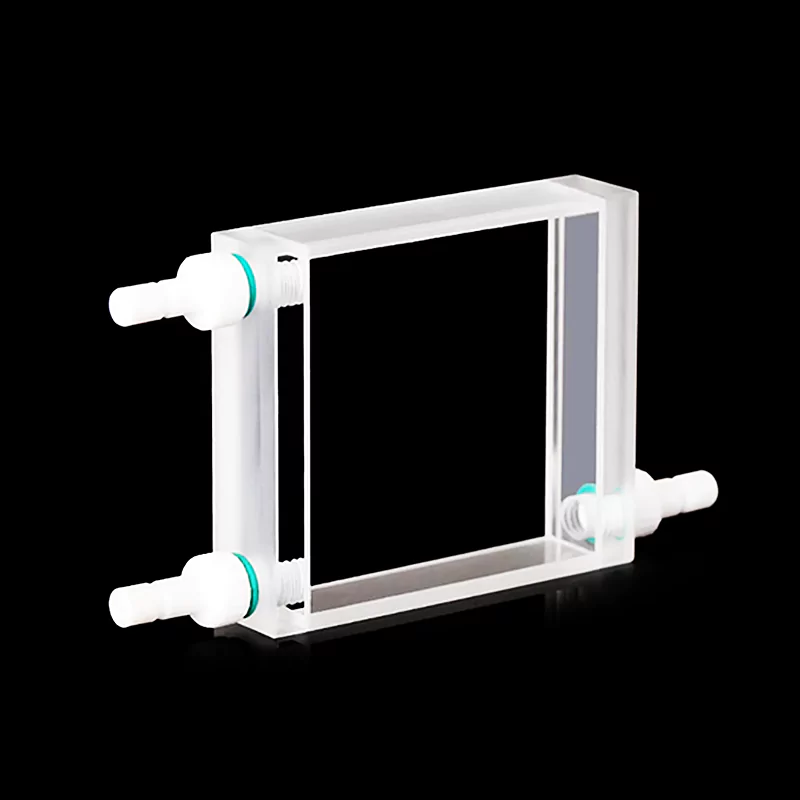

خلية تدفق كوارتز شفافة ذات جدار شفاف وشفافة من الكوارتز مع موصلات ملولبة M6 للاختبار

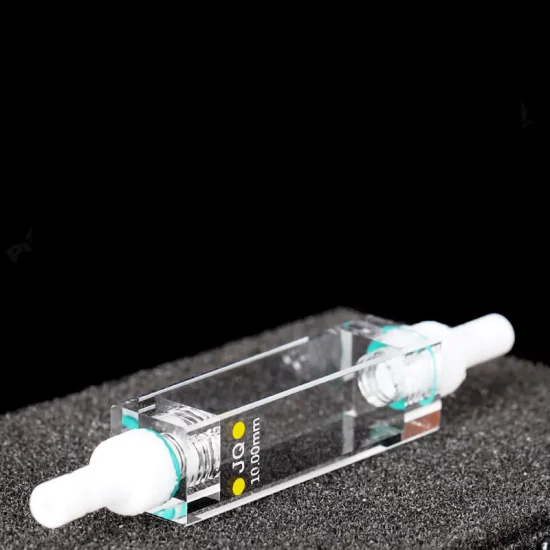

خلية التدفق الكوارتز الصناعية ذات الجدار الشفاف من الكوارتز مع موصلات ملولبة M6 لقياس الطيف الضوئي عبر الإنترنت

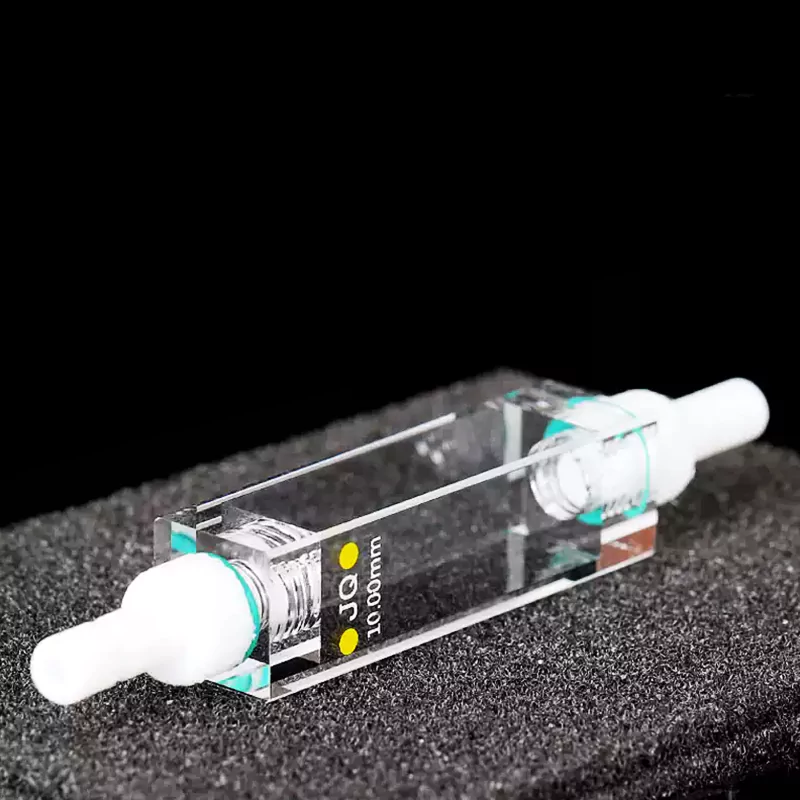

خلية التدفق الكوارتز ذات الجدار الشفاف المزودة بموصلات ملولبة M6 لمراقبة البتروكيماويات

خلية تدفق كوارتز ذات جدار شفاف من الكوارتز من الدرجة المختبرية مع موصلات ملولبة M6 للتحليل المستمر -TOQUARTZ®

تتميز خلية التدفق الكوارتز ذات الجدار الشفاف TOQUARTZ® Clear Wall Quartz Flow Cell المزودة بموصلات ملولبة M6 بجسم كوارتز شفاف لنقل الأشعة فوق البنفسجية المرئية بالكامل (120-4500 نانومتر)، ومسار بصري قياسي 10 مم، ومداخل/مخارج ملولبة آمنة. تتجاوز درجة نقاء المواد 99.98% SiO₂ مع ثبات حراري أعلى من 1100 درجة مئوية ومقاومة كيميائية قوية. مثالية للتحليل المستمر المختبري والصناعي.
طلب عرض أسعار
تنزيل الكتالوج
لا يوجد موك
تصميم مخصص
المصنع مباشرة
الدعم الفني

ميزات خلية التدفق الكوارتز ذات الجدار الشفاف مع موصلات ملولبة M6

TOQUARTZ® Clear Wall Quartz Flow Cell with M6 Threaded Connectors delivers precise optical transmission, chemical durability, and thermal reliability tailored for laboratory and industrial flow analysis.

الاستقرار الحراري والميكانيكي

  • درجة حرارة الخدمة حتى 1100 درجة مئوية للاستخدام المستمر
  • معامل الكسر ≥ 350 ميجا باسكال يدعم التشغيل طويل الأمد
  • يقلل معامل التمدد ≤ 0.55 × 10×10-⁶/K من الإجهاد الحراري

انتقال ضوئي عالٍ

  • UV–Vis range 120–4500 nm, >90% transmission
  • يضمن معامل الانكسار 1.46 @ 589 نانومتر الاستقرار
  • يقلل تفاوت طول المسار ± 0.1 مم من خطأ القياس

تكامل موصل M6 الآمن

  • منافذ ملولبة قياسية M6 ملولبة، مانعة للتسرب
  • تحمل عزم دوران الموصل ± 0.05 مم يناسب الأنظمة العالمية
  • يدعم الأنابيب حتى معدل ضغط تدفق يصل إلى 2 بار
خلية تدفق كوارتز شفافة ذات جدار شفاف وشفافة من الكوارتز مع موصلات ملولبة M6 للاختبار
خلية التدفق الكوارتز ذات الجدار الشفاف TOQUARTZ® الشفاف بجدار كوارتز مع موصلات ملولبة M6
  • نقاء SiO2 ≥99.98%، حتى 99.995%
  • مقاومة المواد الكيميائية للكواشف القاسية
  • خدمات التخصيص المتاحة

Technical Specifications & Dimensions for Clear Wall Quartz Flow Cell with M6 Threaded Connectors

تسلط هذه المواصفات الضوء على الخصائص الفيزيائية والكيميائية والبصرية الرئيسية المطلوبة من قبل الشركات المصنعة للمعدات التحليلية وشركات تكامل المختبرات.

المواصفات الفنية

الممتلكات المواصفات
البدنية معامل الكسر ≥ 350 ميجا باسكال;
الكثافة 2.2 جم/سم مكعب;
الموصلية الحرارية 120-160 واط/م كلفن;
نقطة التليين ~ 1665 درجة مئوية;
تفاوت طول المسار المسموح به ± 0.1 مم
المواد الكيميائية نقاء SiO2 ≥ 99.98% (حتى 99.995%);
مقاومة الأحماض/القاعدة مستقرة;
القابلية للذوبان القلوي ≤ 50 ميكروغرام/غرام;
مقاومة قوية للفلورايد;
انخفاض محتوى الأيونات القلوية
بصري انتقال 120-4500 نانومتر;
لا توجد قمم امتصاص;
معامل الانكسار 1.46 @589 نانومتر;
التجانس Δن < 2×10-6;
قطع الأشعة فوق البنفسجية ~ 160 نانومتر
حراري درجة حرارة الخدمة تصل إلى 1100 درجة مئوية;
معامل التمدد ≤ 0.55×10-6/ك (20-1000 درجة مئوية);
مقاومة عالية للصدمات الحرارية;
نقطة التلدين 1215 درجة مئوية;
نقطة الإجهاد 1120 درجة مئوية
الميكانيكية/التكامل موصلات ملولبة M6;
ختم مانع للتسرب;
تحمل عزم دوران الموصل ± 0.05 مم;
متوافقة مع أنابيب المختبر القياسية;
مقاومة عالية للتآكل

جدول المقاسات

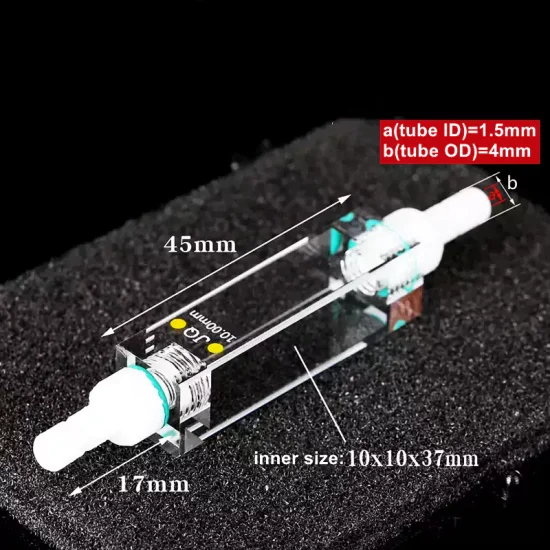

3500 ميكرولتر من الكوارتز الشفاف المتدفق عبر الكوفيت مع موصلات ملولبة M6
الطراز الوصف طول المسار الحجم بُعد المخطط التفصيلي
AT-BSM-8007 3500 ميكرولتر من الكوارتز الشفاف المتدفق عبر الكوفيت مع موصلات ملولبة M6 10 مم 3500 ميكرولتر 12.5 × 12.5 × 12.5 × 45 مم
خلية تدفق كوارتز بجدار شفاف 3500 ميكرولتر مع موصلات ملولبة M6
الطراز الوصف طول المسار الحجم بُعد المخطط التفصيلي
AT-BSM-8013 خلية تدفق كوارتز بجدار شفاف 3500 ميكرولتر مع موصلات ملولبة M6 10 مم 3500 ميكرولتر 12.5 × 12.5 × 12.5 × 45 مم
27000 خلية تدفق كوارتز بجدار شفاف 27000 مع موصلات ملولبة M6
الطراز الوصف طول المسار الحجم بُعد المخطط التفصيلي
AT-BSM-8016 27000 خلية تدفق كوارتز بجدار شفاف 27000 مع موصلات ملولبة M6 10 مم 27000 ميكرولتر 51.5 × 14 × 60 مم
ملاحظة: نقدم مواصفات مخصصة لتلبية متطلباتك الخاصة. اتصل بفريقنا الهندسي للاستشارة.
المتطلبات المخصصة المرسلة

تحدي TOQUARTZ® التحليلي بخلية تدفق كوارتز ذات جدار شفاف من الكوارتز مع موصلات ملولبة M6

المراقبة المضمنة في حركية التفاعل الكيميائي

يعتمد مهندسو العمليات الكيميائية على قياسات الأشعة فوق البنفسجية والمرئية المضمنة لمراقبة حركية التفاعل في مفاعلات التدفق. ويبلغ العديد منهم عن صعوبات في الحفاظ على وضوح بصري ثابت لأن الخلايا الزجاجية التقليدية تتلاشى تحت التعرض للوسائط المسببة للتآكل. كما تتسبب التسريبات من موصلات الدفع في حدوث تلوث في أنظمة الحلقة المغلقة. مع إجراء تجارب متعددة في وقت واحد، يزيد وقت التوقف عن العمل بسبب الصيانة من التكلفة الإجمالية للمشروع.

المزايا الرئيسية

  • ثبات بصري:
    تحمل طول المسار ± 0.1 مم تحت التدفق المستمر
  • مقاومة التآكل:
    stable transmission in 0.1–1 M HCl for >500 hours
  • سلامة الموصل:
    مانع التسرب الملولب M6 يمنع التسرب عند ضغط 2 بار
البحث عن الحل

محلول توكارتز

A German chemical R&D facility reported clouding of borosilicate cells after just 3 weeks of exposure to acid catalysts, leading to 12% data loss in kinetic studies. Push-fit connectors caused micro-leaks, contaminating samples and forcing shutdowns twice a month. After switching to TOQUARTZ Clear Wall Quartz Flow Cell with M6 Threaded Connectors, clarity was maintained beyond 500 hours in HCl conditions, and threaded seals eliminated leakage. Downtime dropped by 70%, reducing operational costs by approximately €8,000 per quarter.

تحليل المغذيات في مختبرات الأغذية والمشروبات

تستخدم مختبرات جودة الأغذية الكشف المستمر بالأشعة فوق البنفسجية والمرئية لقياس كمية السكريات والبروتينات والملونات في المشروبات. وغالبًا ما تُظهر خلايا التدفق القياسية المصنوعة من البوليمر أو الزجاج ضعف انتقال الأشعة فوق البنفسجية، مما يحد من الدقة في نطاقات الطول الموجي الحرجة. كما يواجه الفنيون أيضًا إعادة معايرة متكررة لأن اتساق طول المسار غير مضمون، مما يؤدي إلى حدوث خطأ في الاختبار المقارن. يؤدي ذلك إلى إبطاء إطلاق الدُفعات وزيادة تكلفة الاختبار.

المزايا الرئيسية

  • دقة الأشعة فوق البنفسجية والمرئية:
    >92% transmission at 190–210 nm critical range
  • التحكم في الأبعاد:
    انحراف المسار البصري ≤0.05 مم عبر الدفعات
  • نظافة الموصلات:
    منافذ ملولبة M6 تتحمل أكثر من 50 دورة تنظيف مكاني بدون تسرب
البحث عن الحل

محلول توكارتز

أبلغ مختبر مراقبة جودة المشروبات في الولايات المتحدة عن إعادة معايرة متكررة بسبب التباين ± 0.2 مم في خلايا تدفق البوليمر، مما تسبب في عدم اتساق قياس كمية السكر. كما أدى ضعف شفافية الأشعة فوق البنفسجية تحت 210 نانومتر إلى الحد من اكتشاف البروتين، مما أدى إلى تأخير إطلاق الدُفعة لمدة 2-3 أيام. بعد اعتماد خلية التدفق الكوارتز ذات الجدار الشفاف من TOQUARTZ ذات الجدار الشفاف من الكوارتز مع موصلات ملولبة M6، تجاوز الإرسال 92% في نطاق الأشعة فوق البنفسجية، وتم تقليل انحراف طول المسار إلى ≤0.05 مم. سمح ثبات المعايرة بإكمال اختبار الدُفعات 30% بشكل أسرع، مما وفر ما يقرب من $15000 سنويًا في تكاليف الاختبار.

المراقبة عبر الإنترنت في معالجة النفايات السائلة للبتروكيماويات

تتطلب محطات معالجة النفايات السائلة في الصناعات البتروكيماوية مراقبة الملوثات في الوقت الحقيقي باستخدام القياس الطيفي. وغالبًا ما يعاني المشغلون من تدفقات النفايات السائلة ذات درجة الحرارة العالية التي تتلف خلايا التدفق القياسية. بالإضافة إلى ذلك، تؤدي موانع تسرب الموصلات الضعيفة إلى حدوث تسربات عندما يتجاوز ضغط التدفق حدود التصميم، مما يؤدي إلى إيقاف التشغيل غير المخطط له. يمكن أن يكلف كل يوم من التوقف عن العمل آلاف الدولارات في قدرة المعالجة المفقودة.

المزايا الرئيسية

  • التحمّل الحراري:
    تشغيل مستمر عند درجة حرارة 1100 درجة مئوية دون تشوه
  • موثوقية الضغط:
    تحافظ موصلات M6 على مانع تسرب حتى 2.5 بار من التدفق
  • مقاومة القاذورات:
    يقلل سطح الكوارتز الأملس من تراكم الترسبات بنسبة 40%
البحث عن الحل

محلول توكارتز

A refinery wastewater unit in South Korea experienced weekly failures of polymer flow cells under effluent temperatures >250 °C, resulting in daily losses of $5,000 due to monitoring interruptions. Connector leaks under pressure surges forced emergency line shutdowns. With TOQUARTZ Clear Wall Quartz Flow Cell with M6 Threaded Connectors, cells operated reliably for 3 months under effluent streams, maintaining seals at 2.5 bar without leakage. The plant reduced unplanned shutdowns by 80%, saving an estimated $60,000 in annual treatment downtime.

خدمات التخصيص لخلية التدفق الكوارتز ذات الجدار الشفاف مع موصلات ملولبة M6

توفر TOQUARTZ® خيارات تخصيص مصممة خصيصًا لخلية التدفق الكوارتز ذات الجدار الشفاف مع موصلات ملولبة M6، مما يتيح للمهندسين وفرق المشتريات تحقيق التوافق الدقيق مع متطلبات المشروع.

تخصيص المسار البصري

تعمل تعديلات المسار المخصصة على تحسين الدقة التحليلية في أنظمة القياس الطيفي الضوئي.

  • التحكم في المسار:
    يعزز الطول البصري المعدل من إمكانية تكرار القياس
  • وضوح الضوء:
    تحافظ جدران الكوارتز المحسّنة على انتقال الأشعة فوق البنفسجية والمرئية بشكل متسق
  • ثبات الإشارة:
    تصميم دقيق يقلل من انحراف المعايرة في الاختبارات المتكررة

الحجم وتصميم الغرفة

تضمن تعديلات غرفة التدفق التوافق مع أنظمة أخذ العينات المتنوعة.

  • هندسة التدفق:
    شكل الحجرة المهيأ يدعم دوران السائل المستقر
  • رصيد السعة:
    تحسين الحجم يمنع التدفق الزائد أثناء أخذ العينات بسرعة عالية
  • استرداد العينة:
    تصميم مضبوط يقلل من الحجم الميت في الفحوصات صغيرة النطاق

خيارات الموصلات والواجهات

تضمن تعديلات الوصلة التكامل السلس في الإعدادات التحليلية العالمية.

  • دقة الخيط:
    تجهيزات M6 تضمن التشغيل الآمن الخالي من التسرب تحت التدفق المضغوط
  • تطابق النظام:
    تتوافق خيارات الموصلات مع معايير الأنابيب المختبرية الدولية
  • سلامة الختم:
    تقلل الواجهات المتينة من وقت التوقف عن العمل بسبب صيانة الموصلات

عملية التصميم المخصص

TOQUARTZ® design process addresses key challenges faced by engineers in customization.

  • وضوح المتطلبات:
    يكافح العملاء لترجمة احتياجات النظام إلى رسومات المنتج
  • مشكلات التسامح:
    تؤدي محاذاة المسار غير المتسقة إلى دورات معايرة متكررة
  • مخاطر الاندماج:
    الموصلات غير المتطابقة بشكل جيد تعطل استقرار السوائل في التحليل المباشر

دليل المستخدم لخلية التدفق الكوارتز ذات الجدار الشفاف المزودة بموصلات ملولبة M6

يساعد هذا الدليل المستخدمين على تشغيل خلية التدفق الكوارتز ذات الجدار الشفاف المزودة بموصلات ملولبة M6 وتنظيفها وتخزينها واستكشاف أخطائها وإصلاحها لضمان أداء مستقر وعمر خدمة طويل.

التشغيل السليم

  • قم دائمًا بتوصيل خلية التدفق باستخدام تركيبات ملولبة M6 بعزم دوران معتدل لتجنب تلف مانع التسرب.
  • ضمان معدل تدفق مستقر أقل من 2 بار للحفاظ على عملية خالية من التسرب أثناء التحليل المستمر.
  • قم بمحاذاة المسار البصري بشكل صحيح في أجهزة قياس الطيف الضوئي لتقليل انحراف القياس.

إجراءات التنظيف

  • اشطف مسار التدفق بالماء منزوع الأيونات مباشرةً بعد كل تجربة لمنع تراكم البقايا.
  • بالنسبة للرواسب البروتينية أو العضوية، انقعه في منظف ذي درجة حموضة محايدة عند درجة حرارة 40-50 درجة مئوية لمدة 20 دقيقة.
  • تجنب التنظيف بحمض الهيدروفلوريك القوي لأنه يقلل من شفافية الكوارتز.

توصيات التخزين

  • قم بتخزين خلية التدفق الكوارتز ذات الجدار الشفاف المزودة بموصلات ملولبة M6 في علب مبطنة لمنع الخدوش.
  • احتفظ بخلية التدفق في بيئة جافة أقل من 60% رطوبة لتجنب تآكل الموصل.
  • تجنب التغيرات المفاجئة في درجات الحرارة أثناء التخزين لمنع حدوث تشققات الإجهاد الحراري.

نصائح لاستكشاف الأخطاء وإصلاحها

  • في حالة حدوث تسربات، افحص الحلقات الدائرية للموصل M6 واستبدل السدادات البالية على الفور.
  • بالنسبة للضوضاء البصرية أو انخفاض الإرسال، افحص نوافذ الكوارتز بحثًا عن بقايا وإعادة التنظيف.
  • في حالة ظهور قراءات غير متناسقة، تحقق من أن محاذاة طول المسار في حدود ± 0.1 مم.

نتائج مضمونة وموثوقة مع خلية التدفق الكوارتز ذات الجدار الشفاف مع
موصلات ملولبة M6

يساعدك فريقنا الهندسي على التخلص من التسرب، وضمان الدقة البصرية المستقرة، وتحسين التكامل للتحليل المستمر.
اتصل بنا اليوم لمناقشة احتياجات مشروعك.
اتصل بمهندسنا

لماذا الشراكة مع TOQUARTZ

ميزة المصنع المباشر

وبصفتنا شركة تصنيع مباشرة، يمكننا الاستغناء عن الروابط الوسيطة العديدة.

الخبرة الهندسية

يقوم الفريق التقني بتوجيه العملاء بدءاً من اختيار المواد إلى تحسين التصميم، وترجمة المواصفات إلى مخرجات.

التصنيع المرن

التعامل مع الطلبيات القياسية والمخصصة من خلال الخبرة في مجال الدُفعات الصغيرة والصرامة في وضع النماذج الأولية للوفاء بالمواعيد النهائية العاجلة.

الجودة
التأمين

التحقق من الصحة قبل الشحن في 3 خطوات:
1. دقة الأبعاد,
2. نقاء المادة,
3 - عتبات الأداء

سلسلة التوريد العالمية

خدمات لوجستية عالمية موثوقة إلى المراكز الصناعية (أولوية DE/US/JP/KR) مع مراحل إنجاز يمكن تتبعها.

المنتجات المستعادة

تقدم TOQUARTZ، بصفتها شركة تصنيع متخصصة تتمتع بقدرات المصنع المباشرة، حلول الكوارتز القياسية والمخصصة مع الدعم الهندسي طوال عملية تحديد المواصفات والتنفيذ.

الأسئلة الشائعة

س: كيف يحسّن الجدار الشفاف لخلية التدفق الكوارتز ذات الجدار الشفاف المزودة بموصلات ملولبة M6 دقة القياس؟

ج: يوفر الجدار الشفاف نقلًا كاملاً للأشعة فوق البنفسجية والمرئية من 120-4500 نانومتر. وهذا يمنع امتصاص الضوء الشارد ويعزز الوضوح البصري في القياسات الطيفية الضوئية. يمكن للمستخدمين تحقيق معايرة أكثر اتساقًا مع الحد الأدنى من فقدان الإشارة.

ج: يضمن الموصل الملولب M6 الملولب إحكامًا مانعًا للتسرب أثناء تشغيل التدفق المستمر. وعلى عكس موصلات الدفع، فإنها تحافظ على ثباتها تحت ضغط يصل إلى 2 بار. وهذا يجعل الاندماج في الأنظمة التحليلية الحالية أكثر موثوقية للاستخدام على المدى الطويل.

ج: يمنع التصميم الملولب التسريبات الدقيقة التي تحدث غالبًا في أنظمة الدفع. ومن خلال ضمان الإغلاق الآمن، فإنه يزيل مخاطر التلوث في تجارب الحلقة المغلقة. وهذا يحافظ على سلامة العينة أثناء التحليل الحركي الحساس أو تحليل المغذيات.

ج: تسمح حجرة التدفق بالتدفق من خلال حجرة التدفق بتدوير السائل دون انقطاع أثناء الاختبار. وهذا يقلل من وقت معالجة العينة ويقلل من الحجم الميت. يمكن للمستخدمين إجراء فحوصات مستمرة دون التوقف لإجراء تغييرات متكررة للخلايا.

ج: تتضمن معظم المشكلات التسريبات الناتجة عن الحلقات O البالية أو انخفاض ناقل الحركة بسبب تراكم البقايا. يمكن حل هذه المشاكل عن طريق استبدال الأختام واتباع بروتوكولات التنظيف المناسبة. يساعد الفحص المنتظم في الحفاظ على أداء مستقر.
