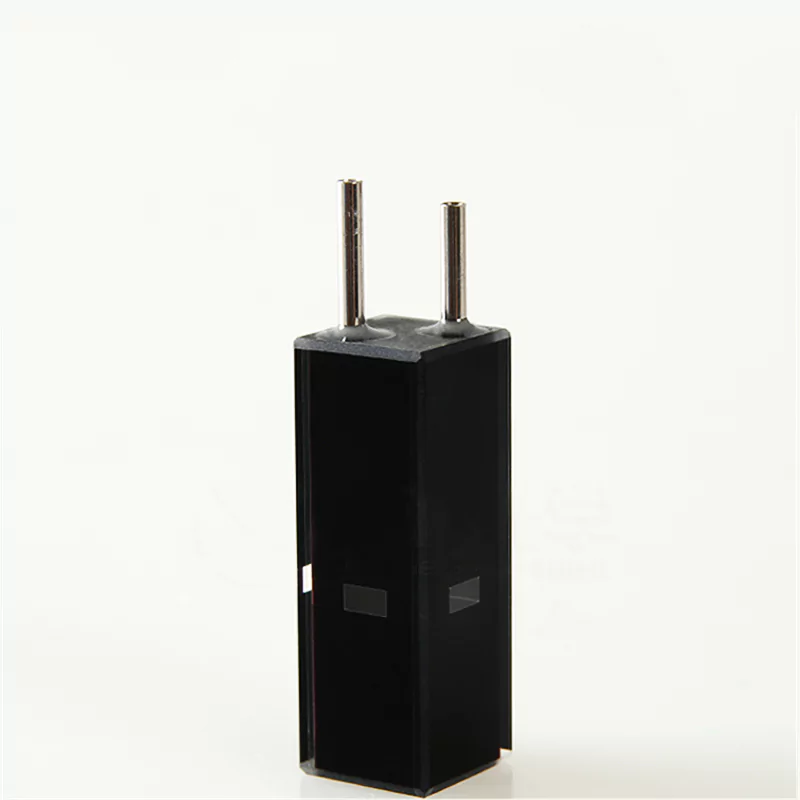

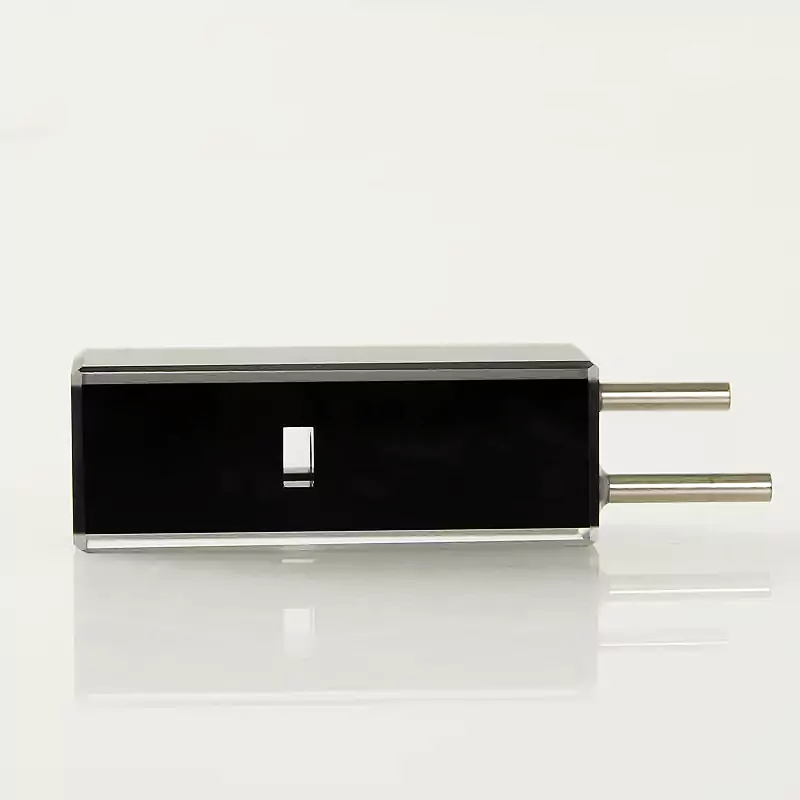

كفيت كوارتز أسود جداري من الكوارتز المتدفق من خلال الفلورسنت مع موصلات من الفولاذ المقاوم للصدأ للكشف عن الأشعة فوق البنفسجية والمرئية والفلورية -TOQUARTZ®
مميزات كوفيت فلورسنت الحائط الأسود الكوارتز المتدفق من خلال الجدار الأسود مع موصلات من الفولاذ المقاوم للصدأ
يتم تصنيع كفيت كوارتز TOQUARTZ® Black Wall Quartz Flow-Through Fluorecent Cuvette مع موصل من الفولاذ المقاوم للصدأ من الكوارتز المصهور عالي النقاء مع جدران خارجية مطلية باللون الأسود مصممة خصيصًا لامتصاص الضوء الشارد وتقليل تألق الخلفية. هذا التصميم يجعلها مثالية للكشف عن التألق عبر الإنترنت/الأشعة فوق البنفسجية والأشعة فوق البنفسجية وتطبيقات تحليل التدفق المستمر.
الهيكل والمواد
- نوافذ بصرية مصنوعة من الكوارتز المصقول للغاية مع نطاق إرسال يغطي 190-2500 نانومتر
- تعمل الركيزة ذات الجدار الأسود على كبح الانعكاس الجانبي، مما يحسن نسبة الإشارة إلى الضوضاء
- موصلات من الفولاذ المقاوم للصدأ (304/316L) متوافقة مع الأنابيب والتجهيزات الطوقية مقاس 1/16 بوصة
- تجويف أرضي دقيق ومتماسك يضمن التوازي والإغلاق الموثوق به
الأداء البصري وأداء السوائل
- طول المسار القياسي 10 مم (قابل للتخصيص 2-20 مم)
- يتراوح حجم التجويف الفعال من 16-800 ميكرولتر لتطبيقات الأحجام الدقيقة
- يقلل تصميم الجدار الأسود من تداخل الضوء المتقاطع والتداخل التلقائي مع الإشارات الضعيفة
- مناسب لتتبع الحمض النووي/البروتين، والصبغة، والكشف عن المسبار الفلوري
- نقاء SiO2 ≥99.98%، حتى 99.995%
- مقاومة المواد الكيميائية للكواشف القاسية
- خدمات التخصيص المتاحة
المواصفات الفنية وأبعاد كوفيت كوارتز أسود الجدار كوارتز يتدفق من خلال الفلورسنت مع موصلات من الفولاذ المقاوم للصدأ
المواصفات الفنية
| المعلمة | المواصفات |
| المواد | كوارتز مصهور عالي النقاء مع جدران خارجية سوداء اللون |
| نطاق الإرسال | 190-2500 نانومتر (الأشعة فوق البنفسجية والمرئية والأشعة تحت الحمراء) |
| مادة التوصيل | فولاذ مقاوم للصدأ 304/316L (قياسي) |
| توافق الأنابيب | 1/16″ قياسي (تتوفر أحجام أخرى) |
| درجة حرارة التشغيل | 10-80 درجة مئوية موصى بها |
| تصنيف الضغط | ≤0.2 ميجا باسكال (29 رطل لكل بوصة مربعة) |
| مقاومة المواد الكيميائية | مقاوم لمعظم الأحماض والقواعد والمذيبات العضوية (تجنب التعرض الطويل للأنظمة المحتوية على الفلور) |

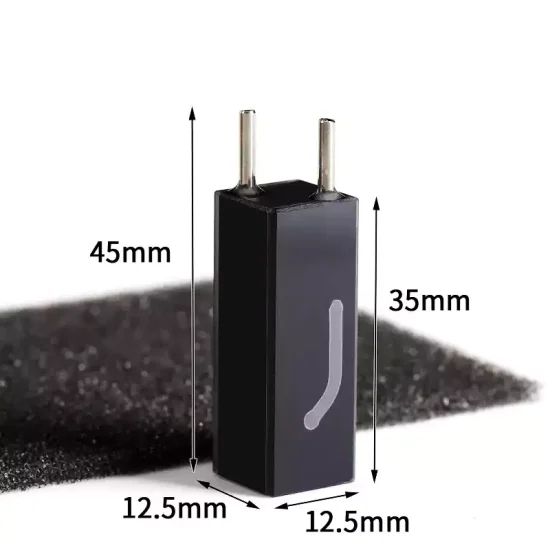

جدول المقاسات
| الطراز | الوصف | المسار الطول | الحجم | بُعد المخطط التفصيلي |
| AT-BSM-8026 | كفيت خلية تدفق الكوارتز ذات الجدار الأسود 32 ميكرولتر مع موصلات من الفولاذ المقاوم للصدأ | 10 مم | 32 ميكرولتر | 12.5 × 12.5 × 12.5 × 35 مم |
| الطراز | الوصف | المسار الطول | الحجم | بُعد المخطط التفصيلي |
| AT-BSM-8026-1 | كفيت خلية تدفق الكوارتز ذات الجدار الأسود 80 ميكرولتر مع موصلات من الفولاذ المقاوم للصدأ | 10 مم | 80 ميكرولتر | 12.5 × 12.5 × 12.5 × 35 مم |
TOQUARTZ® حل تحديات التحليل المخبري باستخدام كفيت فلوري متوهج أسود الجدار من الكوارتز مع موصلات من الفولاذ المقاوم للصدأ
المراقبة الفلورية في الوقت الحقيقي في خطوط التخمير بالمفاعل الحيوي
المزايا الرئيسية
-
يقلل الجدار الأسود من خلفية NADH بمقدار 38%
→ الطلاء الأسود الداخلي يكبح ضوء الإثارة الشارد، مما يحسن وضوح إشارة NADH بواسطة 38% في اختبارات الإثارة 340 نانومتر. -
موصلات من الفولاذ المقاوم للصدأ متوافقة مع التنظيف المكاني (CIP)
→ أنابيب 316L تتحمل التعقيم بالبخار بدرجة حرارة 121 درجة مئوية ودورات التنظيف المكاني بقدرة 1.5 بار دون تسرب أو تشوه. -
قراءات مستقرة تحت تدفق 0.1 مل/دقيقة
← يضمن التصميم الدقيق للتجويف تدفقًا صفحيًا ومخرجات فلورية متسقة عند معدلات أخذ عينات المفاعل الحيوي المنخفضة.
محلول توكارتز
أبلغ مصنع تجريبي ألماني للمستحضرات الصيدلانية الحيوية عن تألق NADH غير مستقر أثناء التخمير على دفعات التغذية بسبب تشتت الضوء وعدم تطابق الأنابيب. وبعد دمج كفيت تدفق الجدار الأسود من TOQUARTZ مع موصلات 316L، تم تقليل انحراف الإشارة بمقدار 42%، وتطابقت القراءات المضمنة مع HPLC غير المتصل في حدود ±3%. حافظت الكوفيت على الأداء على مدار 60 دورة CIP دون تدهور.
الكشف عن الملوثات الفلورية النزرة في مياه الصرف الصحي المحفورة الرطبة لأشباه الموصلات
المزايا الرئيسية
-
كوارتز مقاوم للترددات العالية مع <0.01% mass loss
→ يظهر جسم الكوارتز المصهور <0.01% weight loss after 72h exposure to 5% HF at 25°C, verified by gravimetric analysis. -
يعمل الجدار الأسود على تحسين معدل الترددات الضوئية غير المرئية بمقدار 2.3× عند 520 نانومتر
→ يمنع الانعكاس الجانبي، مما يعزز نسبة الإشارة إلى الضوضاء للمواد الفلورية الخافضة للتوتر السطحي منخفضة المستوى في القناة الخضراء. -
1/16 بوصة موصل 1/16 بوصة يضمن التكامل الخالي من التسرب
→ أنبوب من الفولاذ المقاوم للصدأ يناسب أنابيب PFA/PTFE القياسية مع <0.5 µL dead volume, minimizing dilution artifacts.
محلول توكارتز
كافحت شركة كورية جنوبية لتصنيع أشباه الموصلات لاكتشاف <10 ppb fluorescent surfactants in acidic rinse water due to cuvette degradation and poor SNR. TOQUARTZ’s black wall quartz flow cell maintained optical clarity after 30 days in buffered HF and improved detection sensitivity by 2.3×. Inline monitoring enabled real-time discharge control, reducing regulatory exceedances by 87%.
اختبار تغلغل الصبغة الفلورية في ضمان جودة المواد المركبة في الفضاء الجوي
المزايا الرئيسية
-
تجويف سعة 80 ميكرولتر يتيح تدفقاً أسرع 5 أضعاف
→ تصميم صغير الحجم يقلل من وقت تبادل الصبغة إلى <2 seconds at 1 mL/min flow, improving test throughput. -
جدار أسود يعزز تباين إشارة التشقق
→ يكبح تألق الخلفية، مما يزيد من تباين إشارة التشققات الدقيقة بمقدار 46% في نطاق 450-490 نانومتر. -
التركيب الصلب لمنصات الاختبار الروبوتية
← موصلات من الفولاذ المقاوم للصدأ تتحمل أكثر من 100 دورة مشبك آلي بدون اختلال أو تسرّب.
محلول توكارتز
واجه مختبر ضمان الجودة في مجال الطيران في كندا قراءات غير متسقة لاختراق الصبغة بسبب عدم محاذاة الكوفيت والخلفية العالية. بعد التحول إلى كوفيت تدفق الجدار الأسود من TOQUARTZ، تحسن تباين الإشارة بمقدار 46%، وتم تقليل وقت دورة الاختبار الآلي بمقدار 18%. ظلت الكوفيت مستقرة الأبعاد بعد 120 دورة مشبك/فك مشبك آلي.
خيارات التخصيص لجدار الكوارتز الأسود الكوارتز المتدفق من خلال كفيت فلوري مع أنابيب من الفولاذ المقاوم للصدأ
تكوين المسار البصري والحجم البصري
يساعد تصميم المسار البصري والحجم الداخلي على تحسين الحساسية وكفاءة العينة.
-
خيارات طول المسار:
معدلة لتتناسب مع حساسية الكشف واحتياجات امتصاص الضوء. -
تصميم الحجم الداخلي:
يدعم معالجة العينات ذات الحجم الصغير أو التدفق القياسي للعينات. -
هندسة النوافذ:
مهيأة للكشف عن التألق ثنائي الحزمة أو متعدد الزوايا.
تكييف الموصل والواجهة
يضمن تخصيص الموصلات التوافق مع أنظمة وأدوات الموائع الحالية.
-
توافق الأنابيب:
يدعم التكامل مع أحجام الأنابيب القياسية أو المخصصة. -
مادة التوصيل:
قابل للاختيار بناءً على مقاومة المواد الكيميائية وضغط النظام. -
اتجاه الميناء:
مصممة لتتناسب مع تكوينات التدفق الرأسي أو الأفقي.
المطابقة الهيكلية ومطابقة الأبعاد
محاذاة هيكلية دقيقة تضمن أداء بصري متسق عبر الأدوات
-
تناسب الارتفاع الوسطي:
يطابق البعد Z لمقاييس الطيف والمقاعد البصرية. -
واجهة التركيب:
مصممة للحوامل المثبتة بالمشابك أو المنزلقة، أو المثبتة بالبراغي. -
تموضع النافذة:
مُحسَّن لمحاذاة شعاع الإثارة/الانبعاثات.
معالجة السطح والمواد
تعمل المعالجات السطحية على تعزيز المتانة الكيميائية وتقليل تداخل الإشارة.
-
طلاء مضاد للقاذورات:
يقلل من تكون الأغشية الحيوية الرقيقة في تطبيقات التدفق المستمر. -
فولاذ مصقول كهربائياً:
يقلل من الامتزاز ويحسن كفاءة التنظيف. -
درجة نقاء الكوارتز:
تم اختياره استنادًا إلى شفافية الأشعة فوق البنفسجية والفلورة الخلفية.
دليل الاستخدام للحصول على الأداء الأمثل
التثبيت والإعداد
- تحقق من توافق النظام: تأكد من تطابق مكونات مسار السوائل والأنابيب مع موصلات الفولاذ المقاوم للصدأ مقاس 1/16 بوصة (أو الحجم المحدد حسب الطلب).
- استخدم الحلقات المناسبة: قم بتركيب الحلقات المتوافقة على الأنبوب قبل التوصيل بتجهيزات الكوفيت المصنوعة من الفولاذ المقاوم للصدأ.
- الشد باليد فقط: عند تأمين التوصيلات، استخدم القوة اليدوية فقط لتجنب إتلاف الكوفيت أو الموصلات.
- محاذاة الارتفاع المركزي: ضع الكوفيت في جهازك لضمان محاذاة الارتفاع المركزي 8.5 مم مع مصدر الضوء والكاشف.
- اتجاه التدفق: بينما يعمل الكوفيت في أي من الاتجاهين، حافظ على اتجاه ثابت للحصول على نتائج قابلة للتكرار.
التنظيف والصيانة
- التنظيف المنتظم: بعد كل استخدام، اغسلها بماء عالى النقاء 18 متر مكعب من الماء عالى النقاء بمعدل 2-3 أضعاف حجم الخلية.
- التنظيف بمنظف خفيف: بالنسبة للبقايا الثابتة، استخدم منظف مختبري مخفف غير كاشط متبوعًا بشطفه بالماء جيدًا.
- الشطف بالمذيبات: عند الضرورة، استخدم الأيزوبروبانول أو الأسيتونيتريل للتنظيف النهائي، يليه التجفيف بالهواء المفلتر.
- تجنب الخدش: لا تستخدم أبدًا الأدوات الكاشطة أو الفرشاة على النوافذ البصرية أو الأسطح الداخلية.
- التخزين: يُحفظ نظيفًا وجافًا، مع وضع أغطية طرفية إذا تم توفيرها، لحماية الأسطح البصرية ومنع تراكم الغبار.
اعتبارات معدل التدفق
- حدود درجة الحرارة: التشغيل في نطاق درجة حرارة 10-80 درجة مئوية لتحقيق الأداء الأمثل وطول العمر الافتراضي.
- حدود الضغط: حافظ على ضغط النظام أقل من 0.2 ميجا باسكال (29 رطل لكل بوصة مربعة) لمنع تلف السدادات أو النوافذ البصرية.
- التوافق الكيميائي: على الرغم من مقاومته لمعظم المواد الكيميائية المختبرية، تجنب التعرض الطويل للمركبات المحتوية على الفلور.
- معدلات التدفق: تحسين معدلات التدفق لمنع ارتفاع الضغط مع ضمان التبادل الكامل للعينة في المسار البصري.
- ثبات خط الأساس: اسمح بمعايرة درجة حرارة النظام قبل أخذ القياسات لتحقيق أقصى قدر من الاستقرار الأساسي.
تحتاج إلى إرشادات الخبراء من أجل
تطبيق كوفيت فلوريسنت كوارتز أسود الجدار كوارتز أسود الجدار مع أنابيب من الفولاذ المقاوم للصدأ؟
لماذا الشراكة مع TOQUARTZ
ميزة المصنع المباشر
وبصفتنا شركة تصنيع مباشرة، يمكننا الاستغناء عن الروابط الوسيطة العديدة.
الخبرة الهندسية
يقوم الفريق التقني بتوجيه العملاء بدءاً من اختيار المواد إلى تحسين التصميم، وترجمة المواصفات إلى مخرجات.
التصنيع المرن
التعامل مع الطلبيات القياسية والمخصصة من خلال الخبرة في مجال الدُفعات الصغيرة والصرامة في وضع النماذج الأولية للوفاء بالمواعيد النهائية العاجلة.
الجودة
التأمين
التحقق من الصحة قبل الشحن في 3 خطوات:
1. دقة الأبعاد,
2. نقاء المادة,
3 - عتبات الأداء
سلسلة التوريد العالمية
خدمات لوجستية عالمية موثوقة إلى المراكز الصناعية (أولوية DE/US/JP/KR) مع مراحل إنجاز يمكن تتبعها.
المنتجات المستعادة
تقدم TOQUARTZ، بصفتها شركة تصنيع متخصصة تتمتع بقدرات المصنع المباشرة، حلول الكوارتز القياسية والمخصصة مع الدعم الهندسي طوال عملية تحديد المواصفات والتنفيذ.
الأسئلة الشائعة
س: ما هو الغرض من تصميم الجدار الأسود في كوفيت كوارتز أسود الجدار كوارتز التدفق عبر الفلورسنت مع موصل من الفولاذ المقاوم للصدأ؟
ج: يقلل تصميم الجدار الأسود من الضوء الشارد والانعكاسات الجانبية أثناء قياسات التألق. وهذا يحسن بشكل كبير من نسبة الإشارة إلى الضوضاء، خاصةً في الكشف عن المواد التحليلية منخفضة التركيز. وهو مفيد بشكل خاص في التطبيقات التي تتضمن إشارات تألق ضعيفة مثل NADH أو الريبوفلافين. الطلاء الأسود غير شفاف بصريًا ولكنه مستقر كيميائيًا في ظروف المختبر القياسية.
س: ما الذي يجعل كفيت الفلورسنت ذو الجدار الأسود الكوارتز المتدفق من خلال الكوارتز مع موصل من الفولاذ المقاوم للصدأ مناسبًا لتحليل التألق على مستوى التتبع؟
ج: يعمل الجدار الأسود على كبح التألق الذاتي والضوء الشارد، مما يعزز اكتشاف الإشارات منخفضة الشدة. تضمن نوافذ الكوارتز المصقولة بدقة وضوحًا بصريًا عاليًا عبر الأطوال الموجية للأشعة فوق البنفسجية والأشعة المرئية والأشعة تحت الحمراء. يقلل حجمه الداخلي الصغير من تخفيف العينة ويحسن وقت الاستجابة. هذه الميزات تجعله مثاليًا للكشف عن الجزيئات الحيوية النزرة أو الملوثات.
س: كيف يعمل كوفيت الفلورسنت ذو الجدار الأسود الكوارتز المتدفق من خلال الجدار الأسود مع موصل من الفولاذ المقاوم للصدأ في الأنظمة ذات معدل التدفق المنخفض؟
ج: تم تحسين الكوفيت للتطبيقات منخفضة التدفق مثل الموائع الدقيقة أو أخذ العينات من المفاعلات الحيوية البطيئة. تضمن هندسته الداخلية التدفق الصفحي والحد الأدنى من الحجم الميت. وهذا يسمح بقراءات مضان دقيقة حتى عند معدلات تدفق أقل من 0.1 مل/دقيقة. يمنع التصميم تذبذب الإشارة الناجم عن الاضطراب أو الضغط الخلفي.
س: هل كفيت الفلورسنت ذو الجدار الأسود الكوارتز المتدفق من خلال الجدار الأسود مع موصل من الفولاذ المقاوم للصدأ مناسب للكشف عن التألق ثنائي الشعاع؟
ج: نعم، يمكن تهيئة الكوفيت بنوافذ بصرية متعددة للكشف المزدوج الشعاع أو المتعامد. يمنع الجدار الأسود التداخل بين مسارات الإثارة والانبعاثات. وهذا يعزز من دقة القياس في فحوصات التألق المعدل. يتوفر وضع النوافذ المخصصة للإعدادات البصرية المتخصصة.
س: هل يمكن استخدام كفيت الفلورسنت ذو الجدار الأسود الكوارتز المتدفق من خلال الكوارتز مع موصل من الفولاذ المقاوم للصدأ لقياسات التألق الحركي؟
ج: بالتأكيد. يدعم تصميم التدفق المتدفق مراقبة حركية التفاعل في الوقت الفعلي. يضمن الجدار الأسود إشارات خط الأساس المستقرة أثناء التغيرات السريعة في التألق. وهو مناسب لمقايسات الإنزيمات ودراسات الارتباط بالليجند وتجارب التبييض الضوئي. يحافظ الكفيت على الاتساق البصري عبر الدورات المتكررة.
