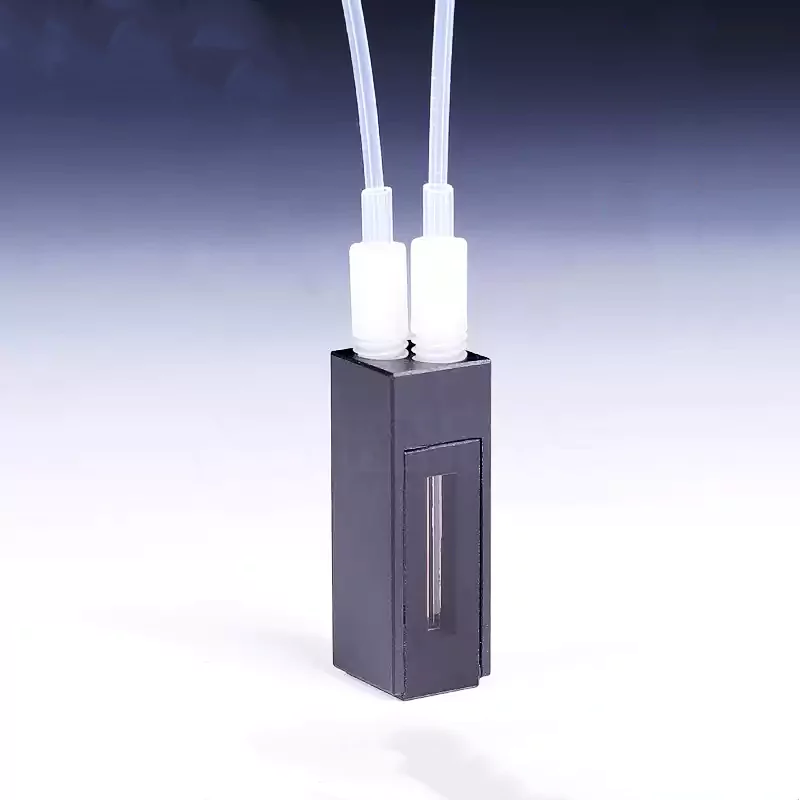

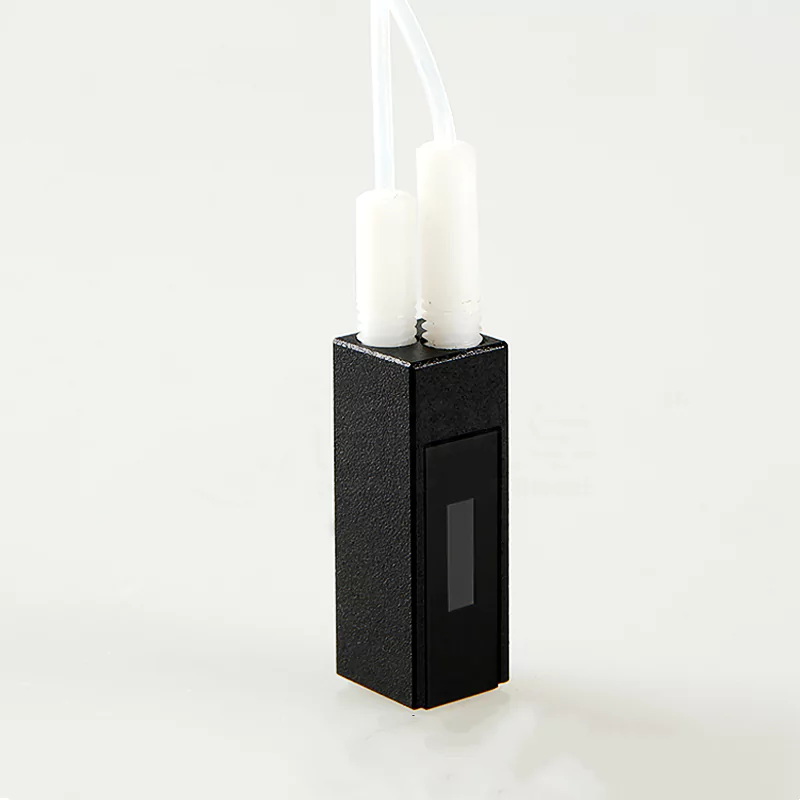

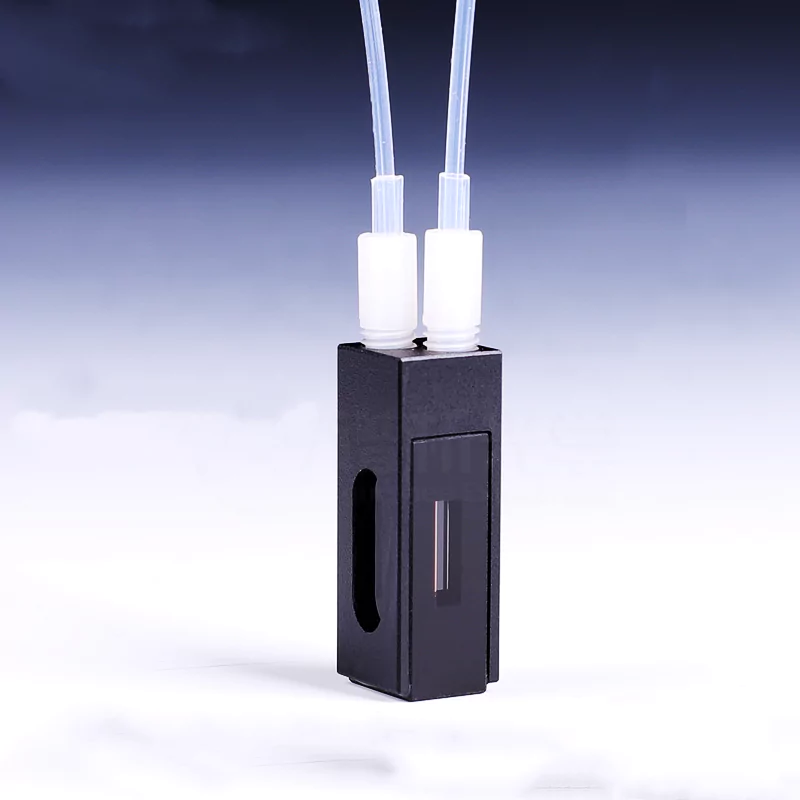

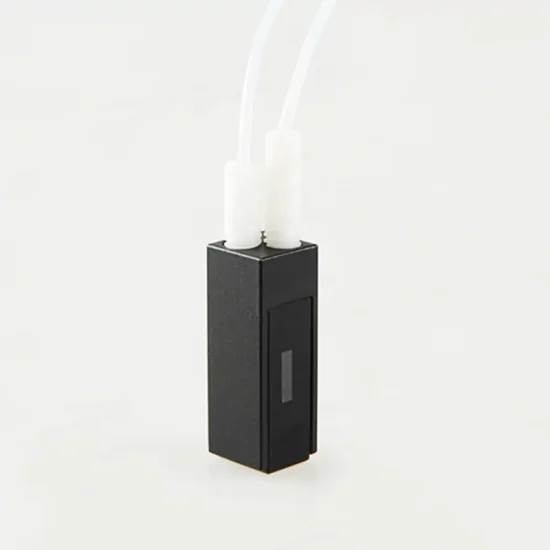

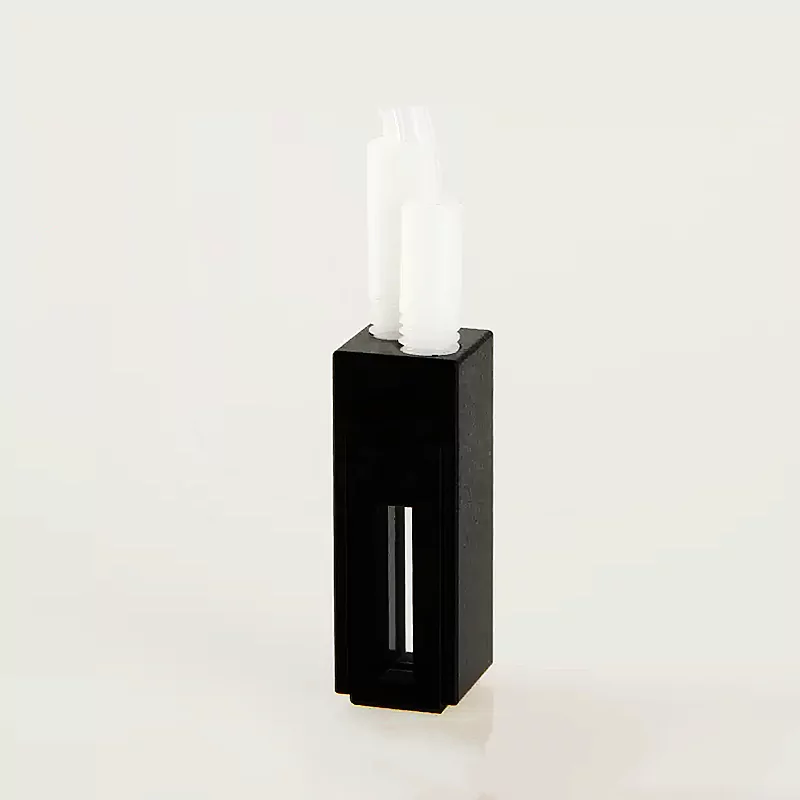

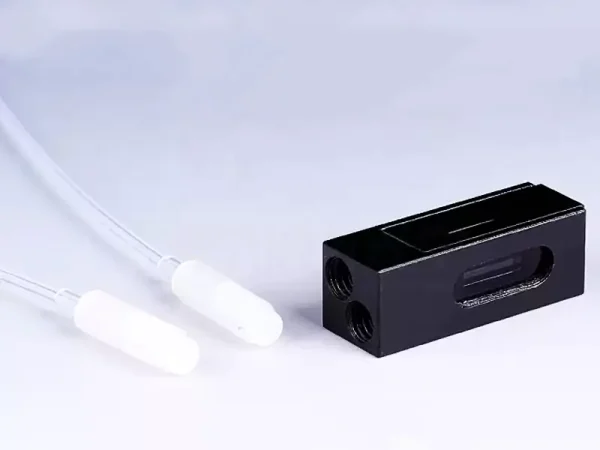

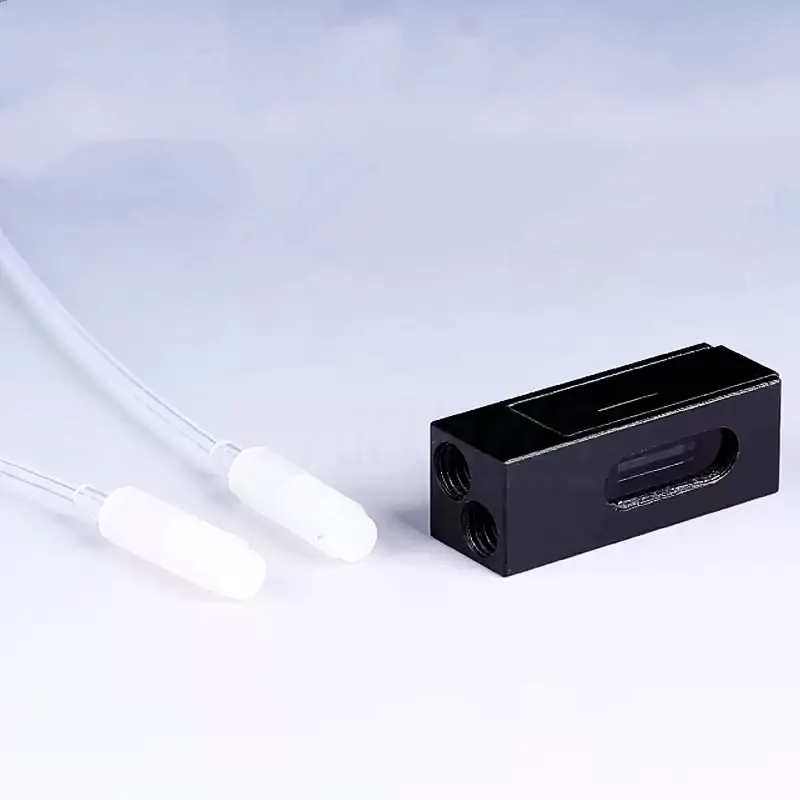

خلية التدفق من خلال جدار أسود من الكوارتز مع موصلات M6 لتحليل التدفق المختبري -TOQUARTZ
الميزات الرئيسية لخلية التدفق عبر الجدار الأسود الكوارتز مع موصلات M6
تجمع خلايا TOQUARTZ® Black Wall Quartz ذات الجدار الأسود الكوارتز مع موصلات M6 بين الهندسة الدقيقة وخصائص المواد المتفوقة لتقديم أداء موثوق به في التطبيقات التحليلية الصعبة.
الوضوح البصري
مصنوعة من مادة كوارتز عالية النقاء مع نطاق نقل ممتاز للأشعة فوق البنفسجية من 190 نانومتر إلى 2500 نانومتر، مما يضمن قياسات طيفية دقيقة عبر نطاق واسع من الطول الموجي.
مقاومة المواد الكيميائية
مقاوم لمجموعة واسعة من المواد الكيميائية بما في ذلك الأحماض والقواعد والمذيبات العضوية، مما يجعل هذه الخلايا مناسبة لتطبيقات الكيمياء التحليلية المتنوعة ويضمن عمر خدمة طويل.
تكامل موصل M6
مجهز بموصلات ملولبة M6 القياسية في الصناعة للتكامل السلس مع أنظمة التدفق الحالية، مما يضمن توصيلات آمنة وتقليل مخاطر التسرب أثناء التشغيل المستمر.
- نقاء SiO2 ≥99.98%، حتى 99.995%
- مقاومة المواد الكيميائية للكواشف القاسية
- خدمات التخصيص المتاحة
المواصفات التقنية والأبعاد الفنية لخلية التدفق عبر الجدار الأسود الكوارتز مع موصلات M6
المواصفات الفنية
| المعلمة | المواصفات |
| 1. الخصائص الفيزيائية | |
| المادة: | كوارتز عالي النقاء |
| نقاء الكوارتز: | ≥99.981.98%، حتى 99.995% SiO2 |
| نوع الموصل: | ملولبة M6 |
| التمدد الحراري: | 5.5 × 10-7/درجة مئوية (20-320 درجة مئوية) |
| تشطيب السطح: | مصقول بصرياً |
| 2. الخواص الكيميائية | |
| مقاومة المواد الكيميائية: | ممتاز |
| مقاومة الأحماض: | مرتفع (باستثناء التردد العالي) |
| مقاومة القلويات: | جيد في درجة حرارة الغرفة |
| توافق المذيبات: | شامل |
| امتصاص الماء: | ضئيل |
| 3. الخصائص البصرية | |
| نطاق الإرسال: | 190-2500 نانومتر |
| معامل الانكسار: | 1.458 (عند 546.1 نانومتر) |
| قطع الأشعة فوق البنفسجية: | ~حوالي 170 نانومتر |
| تقليل التشتت: | تصميم الحائط الأسود |
| جودة السطح: | 60-40 نقطة الصفر-حفر 60-40 |

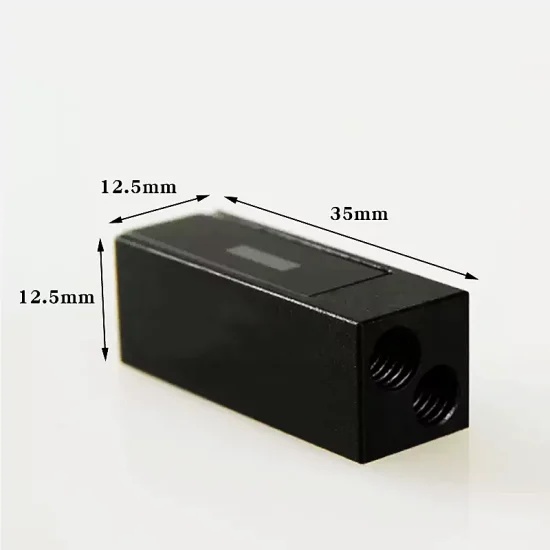

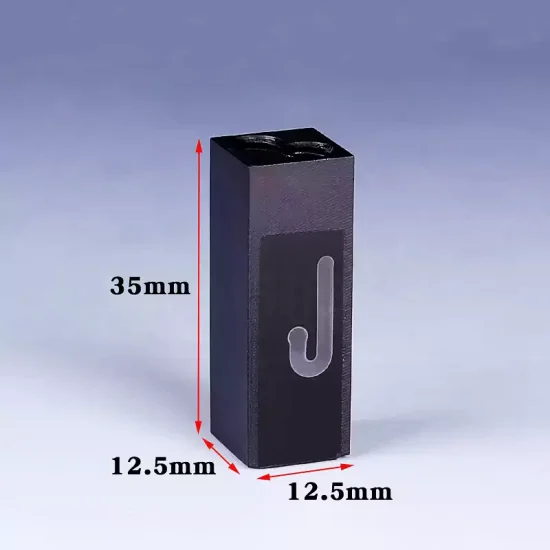

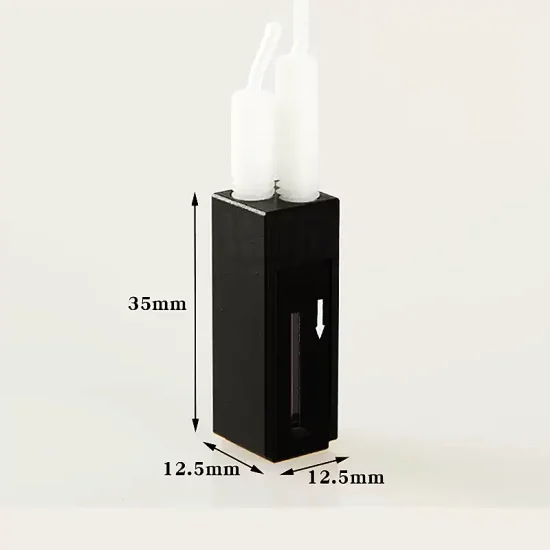

جدول المقاسات
| الطراز | الوصف | طول المسار | الحجم | بُعد المخطط التفصيلي |

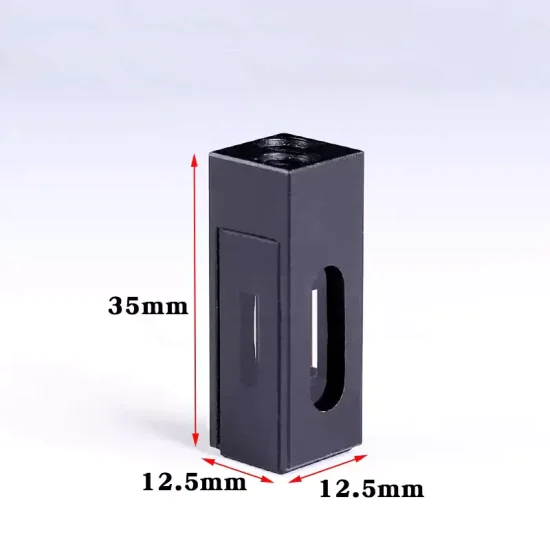

| AT-BSM-8002 | 32 ميكرولتر مختبر كوارتز أسود الجدار أسود الجدار كوفيت التدفق عبر الجدار مع موصل برغي M6 | 10 مم | 32 ميكرولتر | 12.5 × 12.5 × 12.5 × 35 مم |
| الطراز | الوصف | طول المسار | الحجم | بُعد المخطط التفصيلي |

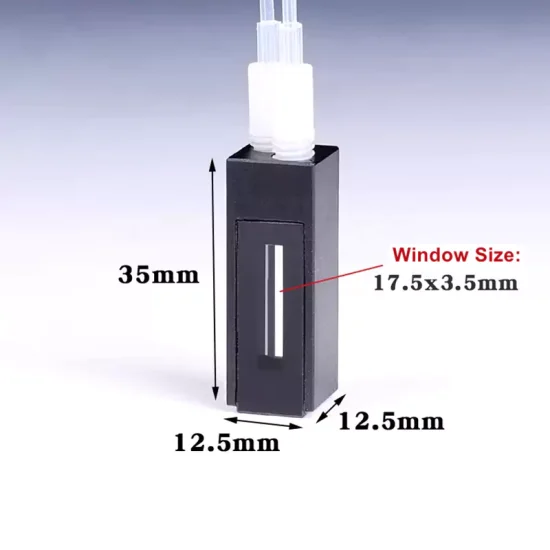

| AT-BSM-8037-3 | 32 ميكرولتر جدار أسود كوارتز أسود الجدار كوفيت التدفق من خلال موصل M6 | 10 مم | 32 ميكرولتر | 12.5 × 12.5 × 12.5 × 35 مم |
| الطراز | الوصف | طول المسار | الحجم | بُعد المخطط التفصيلي |
| AT-BSM-8036 | 60 ميكرولتر من كفيت التدفق عبر الجدار الأسود الكوارتز مع موصل ملولب M6 | 1 مم | 60 ميكرولتر | 12.5 × 12.5 × 12.5 × 35 مم |
| الطراز | الوصف | طول المسار | الحجم | حجم النافذة |
| AT-BSM-8036-1 | 100 ميكرولتر جدار أسود كوارتز بجدار أسود كوفيت التدفق من خلال موصل M6، ارتفاع المركز البصري 15 مم | 3 مم | 100 ميكرولتر | 3 × 12 مم |
| الطراز | الوصف | طول المسار | الحجم | بُعد المخطط التفصيلي |
| AT-BSM-8036-2 | 120 ميكرولتر من كفيت التدفق عبر الجدار الأسود الكوارتز مع موصل M6 | 2 مم | 120 ميكرولتر | 12.5 × 12.5 × 12.5 × 35 مم |
| الطراز | الوصف | طول المسار | الحجم | بُعد المخطط التفصيلي |
| AT-BSM-8006 | 200 ميكرولتر من كوفيت التدفق عبر الجدار الأسود الكوارتز بجدار أسود مع موصل ملولب M6 | 10 مم | 200 ميكرولتر | 12.5 × 12.5 × 12.5 × 35 مم |
| الطراز | الوصف | طول المسار | الحجم | بُعد المخطط التفصيلي |
| AT-BSM-8037-2 | 200 ميكرولتر من كفيت التدفق عبر الجدار الأسود الكوارتز مع موصل M6 | 10 مم | 200 ميكرولتر | 12.5 × 12.5 × 12.5 × 35 مم |
| الطراز | الوصف | طول المسار | الحجم | بُعد المخطط التفصيلي |
| AT-BSM-8036-3 | 300 ميكرولتر من كفيت التدفق عبر الجدار الأسود الكوارتز بجدار أسود مع موصل M6 | 5 مم | 300 ميكرولتر | 12.5 × 12.5 × 12.5 × 35 مم |
| الطراز | الوصف | طول المسار | الحجم | حجم النافذة |

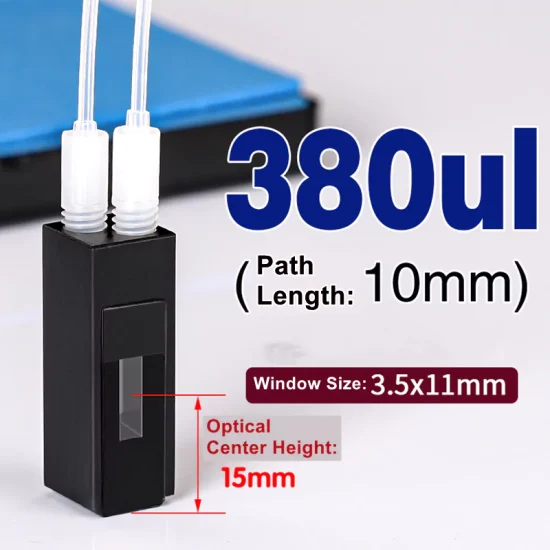

| AT-BSM-8036-4 | 380 ميكرولتر من كفيت التدفق عبر الجدار الأسود الكوارتز مع موصل M6، ارتفاع المركز البصري 15 مم | 10 مم | 380 ميكرولتر | 3.5 × 11 مم |
| الطراز | الوصف | طول المسار | الحجم | بُعد المخطط التفصيلي |
| AT-BSM-8037 | 400 ميكرولتر من كفيت التدفق عبر الجدار الأسود الكوارتز مع موصل M6 | 10 مم | 400 ميكرولتر | 12.5 × 12.5 × 12.5 × 35 مم |
| الطراز | الوصف | طول المسار | الحجم | حجم النافذة |

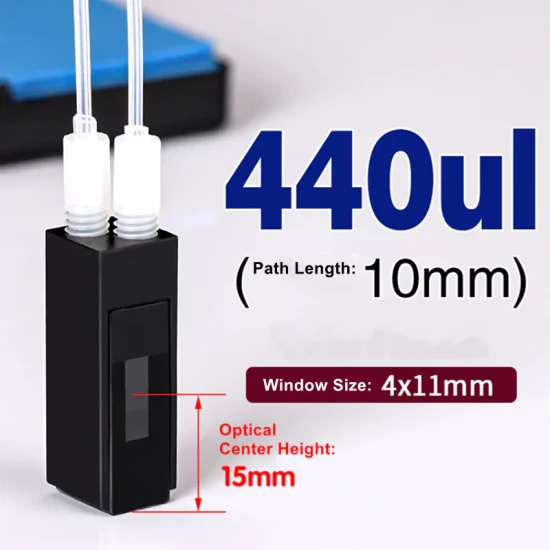

| AT-BSM-8036-5 | 440 ميكرولتر من كوفيت التدفق عبر الجدار الأسود الكوارتز مع موصل M6، ارتفاع المركز البصري 15 مم | 10 مم | 440 ميكرولتر | 4 × 11 مم |
| الطراز | الوصف | طول المسار | الحجم | بُعد المخطط التفصيلي |
| AT-BSM-8037-4 | 450 ميكرولتر من كفيت التدفق عبر الجدار الأسود الكوارتز مع موصل M6 | 10 مم | 450 ميكرولتر | 12.5 × 12.5 × 12.5 × 35 مم |
| الطراز | الوصف | طول المسار | الحجم | بُعد المخطط التفصيلي |
| AT-BSM-8036-6 | 600 ميكرولتر من كفيت التدفق عبر الجدار الأسود الكوارتز مع موصل M6 | 10 مم | 600 ميكرولتر | 12.5 × 12.5 × 12.5 × 35 مم |
| الطراز | الوصف | طول المسار | الحجم | بُعد المخطط التفصيلي |
| AT-BSM-8037-1 | 800 ميكرولتر من كوفيت التدفق عبر الجدار الأسود الكوارتز مع موصل M6 | 10 مم | 800 ميكرولتر | 12.5 × 12.5 × 12.5 × 35 مم |
حل التحديات التحليلية باستخدام خلية التدفق عبر الجدار الأسود من الكوارتز TOQUARTZ® Black Wall Quartz مع موصلات M6
خلية التدفق عبر جدار الكوارتز الأسود مع موصل M6 في أنظمة اختبار الذوبان لضمان الجودة الصيدلانية
المزايا الرئيسية
-
كفاءة تقليل الضوء الشارد
يقلل تصميم الجدار الأسود من تداخل الضوء الشارد بالأشعة فوق البنفسجية 87% عند 260 نانومتر، مما يحسن من استقرار الإشارة في اختبار الذوبان في الوقت الحقيقي. -
انتظام مسار التدفق
يتم التحكم في انحراف القناة الداخلية في حدود ± 0.05 مم، مما يضمن تعرض العينة بشكل متسق وقابلية استنساخ الامتصاص. -
تكامل M6 الخالي من التسريبات
موصلات ملولبة M6 تتحمل ضغط 1.5 بار بدون تسرب، وتم التحقق من ذلك في اختبارات التدفق المستمر لمدة 48 ساعة.
محلول توكارتز
أبلغ مختبر ضمان الجودة الدوائي الألماني عن انجراف إشارة ± 0.12 وحدة مكافئة خلال عمليات الذوبان لمدة 12 ساعة باستخدام الكوفيتات القياسية. بعد التحول إلى TOQUARTZ® Black Wall Quartz Flow-Through-Through Cell مع موصل M6، تم تقليل انجراف الإشارة إلى ± 0.02 وحدة حرارية AU، وانخفضت حوادث تسرب الموصل إلى الصفر عبر 60 دورة اختبار. أدى ذلك إلى تحسين دقة إطلاق الدفعة وتقليل إعادة الاختبار بواسطة 35%.
خلية التدفق عبر جدار الكوارتز الأسود مع موصل M6 في مراقبة العمليات الحيوية في الوقت الحقيقي للتحكم في التخمير
المزايا الرئيسية
-
متانة دورة الأوتوكلاف
يتحمل التعقيم بالبخار بدرجة حرارة 121 درجة مئوية لأكثر من 100 دورة دون حدوث تدهور بصري أو فشل في الختم. -
طلاء السطح المقاوم للأغشية الحيوية
خشونة سطح الكوارتز Ra < 0.02 ميكرومتر يقلل من الالتصاق الميكروبي أثناء التخمير طويل الأمد. -
التوافق مع المنافذ المضمنة
تتماشى موصلات M6 مع منافذ PAT القياسية مقاس 1/16 بوصة، مما يتيح الدمج بدون أدوات في حلقات أخذ العينات في المفاعلات الحيوية.
محلول توكارتز
عانى مصنع كوري جنوبي للأدوية الحيوية في كوريا الجنوبية من تعطل 18% بسبب تراكم الأغشية الحيوية الرقيقة في خلايا التدفق الأكريليكي خلال عمليات التخمير التي تستغرق 7 أيام. بعد اعتماد TOQUARTZ® Black Wall Quartz Flow-Through-Thells، انخفض معدل تكرار التنظيف من كل 48 ساعة إلى مرة واحدة لكل دفعة، وانخفض انحراف قياس OD600 بمقدار 70%، مما أدى إلى تحسين اتساق إنتاجية العملية.
خلية التدفق من خلال جدار أسود من الكوارتز مع موصل M6 في الكشف عن الملوثات النزرة في مراقبة جودة المياه عبر الإنترنت
المزايا الرئيسية
-
إخماد إشارة الخلفية
يقلل تصميم الجدار الأسود من ضوضاء خط الأساس بمقدار 0.015 وحدة حرارية في الكشف عن النترات في المياه السطحية بالأشعة فوق البنفسجية 254. -
ثبات المحاذاة البصرية
ارتفاع مركز بصري ثابت 15 مم يضمن لك ارتفاع مركز بصري ثابت 15 مم <0.1° angular deviation across 1000+ hours of field operation. -
الاستبدال الميداني السريع
تمكّن موصلات M6 من استبدال الخلية في أقل من 3 دقائق دون إعادة المعايرة، وتم التحقق من ذلك في المحطات المعتمدة من وكالة حماية البيئة.
محلول توكارتز
واجهت إحدى هيئات المياه البلدية الكندية إعادة معايرة متكررة (كل 3 أيام) بسبب انجراف الإشارة في خلايا التدفق القياسية. وبعد نشر TOQUARTZ® Black Wall Quartz Flow-Through Cells، امتدت فترات إعادة المعايرة إلى 14 يومًا، وتحسنت حدود الكشف عن النترات من 0.12 ملجم/لتر إلى 0.05 ملجم/لتر، مما يلبي معايير الامتثال الإقليمية الأكثر صرامة.
خيارات التخصيص TOQUARTZ® لخلية التدفق عبر الجدار الأسود من الكوارتز مع موصلات M6
مسار بصري وحجم بصري مخصص
غالبًا ما يحتاج العملاء إلى تحكم دقيق في مسار الضوء والحجم الداخلي لمطابقة حساسية الكشف وإنتاجية العينة.
-
خيارات طول المسار
مصممة لتتناسب مع هندسة النظام البصري واحتياجات الدقة. -
التحكم في الحجم الداخلي
مصمم للاقتصاد في استهلاك العينات أو لظروف التدفق عالي الإنتاجية. -
وضع النافذة
مُحسّنة لإعدادات الكشف بالحزمة المزدوجة أو متعددة الزوايا.
تكييف الموصلات والمنافذ
نحن ندعم تخصيص الموصلات لضمان التكامل السلس مع أنظمة الموائع أو الأنظمة التحليلية الحالية.
-
مطابقة نوع الخيط
متوافقة مع التجهيزات الخاصة بالصناعة ومعايير الأنابيب. -
تصميم اتجاه الميناء
مضبوطة لتكوينات التدفق الرأسي أو الأفقي أو المائل. -
تأمين ضد التسرب
مصممة للتركيب والاستبدال الآمن والخالي من الأدوات.
تعدد النوافذ وهندسة الكشف عن النوافذ المتعددة
قد تتطلب إعدادات الكشف المتخصصة نوافذ بصرية إضافية أو مسارات أشعة غير قياسية.
-
تخطيط النافذة المزدوجة
تمكين قياسات الامتصاصية والفلورية المتزامنة. -
الوصول إلى الشعاع الزاوي
يدعم هندسة الكشف بزاوية 90 درجة أو 180 درجة لتحليل التشتت. -
ارتفاع المركز البصري
متوائمة مع متطلبات محاذاة الحزمة الخاصة بالأداة.
معالجة السطح والمواد
تعمل تحسينات السطح وتحسينات المواد على تحسين التوافق الكيميائي وتقليل مخاطر التلوث.
-
طبقة نهائية مضادة للقاذورات
يقلل من تراكم الأغشية الحيوية الرقيقة أو البقايا أثناء الاستخدام طويل الأمد. -
توافق الطلاء
يدعم المعالجات السطحية الكارهة للماء أو المضادة للانعكاس. -
تعزيز المقاومة الكيميائية
محسّن للمذيبات القوية أو بروتوكولات التعقيم.
إرشادات الاستخدام والعناية
إجراءات التثبيت
- فحص الخلية - تحقق من وجود أي تلف أو تشققات أو عيوب بصرية قبل التركيب.
- نوافذ بصرية نظيفة - استخدم مناديل من نوع العدسة مع مذيب من الدرجة الطيفية لإزالة أي بصمات أصابع أو ملوثات من الأسطح البصرية.
- إعداد الموصلات - تأكد من أن موصلات M6 نظيفة وخالية من الحطام. استخدم شريط PTFE مناسب إذا لزم الأمر لتوصيلات خالية من التسرب.
- توصيل الأنابيب - أحكم ربط الموصلات M6 يدوياً، ثم استخدم مفتاح ربط لشدها 1/4 لفة إضافية كحد أقصى. لا تفرط في الشد لأن ذلك قد يؤدي إلى تلف الخيوط أو جسم الخلية.
- التحقق من المحاذاة - تأكد من محاذاة الخلية بشكل صحيح مع مسار الضوء في جهازك قبل تثبيتها في موضعها.
- اختبار التدفق - ابدأ بمعدل تدفق منخفض للتحقق من خلو التوصيلات من التسرب قبل الانتقال إلى ظروف التشغيل العادية.
الصيانة والتخزين
- التنظيف المنتظم - اغسل الخلية بمذيب مناسب بعد كل استخدام لمنع تراكم العينة أو تلوثها. بالنسبة للبقايا الثابتة، استخدم محلول تنظيف معتدل متوافق مع مادة الكوارتز.
- العناية بالنافذة البصرية - افحص النوافذ البصرية بشكل دوري للتأكد من وضوحها. قم بالتنظيف باستخدام مناديل ورقية من فئة العدسات ومذيب مناسب حسب الحاجة. تجنب المواد الكاشطة التي قد تخدش الأسطح البصرية.
- ظروف التخزين - قم بتخزين الخلايا نظيفة وجافة في حاوية خالية من الغبار. للتخزين على المدى الطويل، قم بتغطية أو إغلاق موصلات M6 لمنع دخول الغبار.
- التوافق الكيميائي - على الرغم من أن الكوارتز مقاوم لمعظم المواد الكيميائية، تجنب التعرض المطول لحمض الهيدروفلوريك (HF) الذي يمكن أن يتلف أسطح الكوارتز.
- الاعتبارات الحرارية - اترك الخلايا تصل تدريجيًا إلى درجة حرارة التشغيل لمنع حدوث صدمة حرارية. وبالمثل، اسمح للخلايا بالتبريد التدريجي بعد الاستخدامات ذات درجة الحرارة العالية.
استكشاف المشكلات الشائعة وإصلاحها
| الإصدار | السبب المحتمل | الحل |
| تسرب التوصيلات | -تشديد غير كافٍ -الخيوط التالفة -الأختام المفقودة/التالفة | -فحص التوصيلات وإعادة إحكام ربطها -فحص الخيوط بحثًا عن التلف -استبدال الأختام إذا لزم الأمر -وضع شريط PTFE مناسب |
| انخفاض الأداء البصري | -نوافذ ملوثة -عينة من الودائع -أسطح بصرية مخدوشة | -تنظيف النوافذ بمذيب مناسب -نظام التدفق بمحلول التنظيف -تفقد الخدوش (استبدلها إذا لزم الأمر) |
| تناقضات التدفق | -انسداد جزئي -فقاعات الهواء -ضغط المضخة غير متناسق | -اغسلها بمذيب لإزالة الانسدادات -المرحلة المتنقلة ديجاس -تحقق من نظام المضخة -تأكد من التوجيه الصحيح للخلية |
الدعم الفني المتخصص لخلية التدفق عبر الجدار الأسود الكوارتز ذات الجدار الأسود مع تطبيقات موصل M6
التكوين الأمثل لخلية التدفق عبر الكوارتز ذات الجدار الأسود الحائطي الأسود لتلبية متطلباتك التحليلية المحددة.
لماذا الشراكة مع TOQUARTZ
ميزة المصنع المباشر
وبصفتنا شركة تصنيع مباشرة، يمكننا الاستغناء عن الروابط الوسيطة العديدة.
الخبرة الهندسية
يقوم الفريق التقني بتوجيه العملاء بدءاً من اختيار المواد إلى تحسين التصميم، وترجمة المواصفات إلى مخرجات.
التصنيع المرن
التعامل مع الطلبيات القياسية والمخصصة من خلال الخبرة في مجال الدُفعات الصغيرة والصرامة في وضع النماذج الأولية للوفاء بالمواعيد النهائية العاجلة.
الجودة
التأمين
التحقق من الصحة قبل الشحن في 3 خطوات:
1. دقة الأبعاد,
2. نقاء المادة,
3 - عتبات الأداء
سلسلة التوريد العالمية
خدمات لوجستية عالمية موثوقة إلى المراكز الصناعية (أولوية DE/US/JP/KR) مع مراحل إنجاز يمكن تتبعها.
المنتجات المستعادة
تقدم TOQUARTZ، بصفتها شركة تصنيع متخصصة تتمتع بقدرات المصنع المباشرة، حلول الكوارتز القياسية والمخصصة مع الدعم الهندسي طوال عملية تحديد المواصفات والتنفيذ.
الأسئلة الشائعة
س: ما فائدة استخدام خلية التدفق عبر الجدار الأسود الكوارتز ذات الجدار الأسود مع موصل M6 في تطبيقات الأشعة فوق البنفسجية والمرئية؟
ج: يمتص هيكل الجدار الأسود بفعالية الضوء الشارد والمتناثر، مما يقلل من تداخل الخلفية. وهذا يعزز دقة قياسات الامتصاص بالأشعة فوق البنفسجية والمرئية في تحليل التدفق. تُعد خلية التدفق عبر الجدار الأسود الكوارتز ذات الجدار الأسود مع موصل M6 مثالية للتطبيقات التي تتطلب ضوضاء منخفضة للإشارة. فهي توفر نسب إشارة إلى ضوضاء أعلى مقارنةً بالخلية ذات الجدار الشفاف.
س: ما أهمية تصميم موصل M6 لخلية التدفق هذه؟
ج: تضمن الموصلات الملولبة M6 تكاملًا آمنًا وخاليًا من التسرب في أنظمة السوائل المختبرية. وهي تدعم التوصيل السهل مع أنابيب PTFE الشائعة المستخدمة في المنصات التحليلية الآلية. تقلل خلية التدفق من خلال جدار الكوارتز الأسود مع موصل M6 من الحجم الميت وتحسن استقرار إنتاجية العينة. هذه الميزة ضرورية للمراقبة عبر الإنترنت أو تحليل التدفق المستمر.
س: كيف يحسّن تصميم الجدار الأسود من موثوقية القياس في خلايا التدفق؟
ج: يعمل طلاء الجدار الأسود على التخلص من الانعكاسات الضوئية من جسم الكوفيت، والتي يمكن أن تشوه البيانات الطيفية. ويحسن ثبات خط الأساس ويعزز الحساسية للعينات منخفضة التركيز. تضمن خلية التدفق عبر الكوارتز ذات الجدار الأسود الكوارتز مع موصل M6 أداءً بصريًا ثابتًا حتى في ظل ظروف التدفق المتغيرة. وهذا ضروري للدقة في التجارب الطيفية طويلة المدى.
س: ما هو طول المسار البصري النموذجي لخلية التدفق عبر الجدار الأسود الكوارتز ذات الموصل M6؟
ج: تتوفر الطرز القياسية بأطوال مسار بصري 1 مم و5 مم و10 مم. كما يتم دعم التخصيص بناءً على متطلبات النظام. تُعد خلية التدفق عبر الجدار الأسود الكوارتز ذات الجدار الأسود مع موصل M6 مثالية لكل من الكشف عن الامتصاص العالي المسار الضيق والكشف عن التركيز المنخفض المسار العريض. تحافظ جميع الإصدارات على محاذاة المركز البصري للحصول على إشارة مستقرة.
س: هل يمكن لخلية التدفق عبر الجدار الأسود الكوارتز ذات الجدار الأسود مع موصل M6 أن تتحمل تقلبات الضغط أو درجة الحرارة؟
ج: نعم، صُممت الخلية من الكوارتز المتين لتحمل ضغط السوائل المعتدل. يمكن أن تعمل بأمان في البيئات التي يتم التحكم في درجة حرارتها المستخدمة في المختبرات التحليلية. تحافظ خلية التدفق عبر الجدار الأسود الكوارتز ذات الجدار الأسود مع موصل M6 على ثبات الأبعاد والثبات البصري في ظل ظروف التشغيل النموذجية. تأكد دائمًا من معلمات التطبيق مع المورد لمعرفة الحدود الدقيقة.
اتصل بفريقنا الهندسي للحصول على الاستشارات الفنية والتسعير. سنساعدك في اختيار المواصفات المثلى لمتطلبات تطبيقك.
