Из чего сделаны кварцевые трубки?

Для производства кварцевых трубок используется диоксид кремния высокой чистоты, который также называют плавленым кварцем. Чистота играет ключевую роль в их производительности, особенно в промышленных условиях.

• Более высокая чистота SiO₂ повышает устойчивость к воздействию агрессивных химических веществ и высоких температур.

• Следы примесей, например, металлов, могут снизить химическую стабильность и сделать трубки менее прочными.

Основные выводы

• Кварцевые трубки изготавливаются из высокочистого диоксида кремния, что повышает их устойчивость к химическим веществам и высоким температурам.

• Молекулярная структура диоксида кремния в кварцевых трубках является аморфной, что обеспечивает повышенную устойчивость к тепловым ударам и оптическую прозрачность.

• Выбор правильной степени чистоты кварцевых трубок имеет решающее значение для производительности; более высокая степень чистоты приводит к повышению долговечности и надежности в сложных условиях эксплуатации.

Каков основной химический состав кварцевых трубок?

Кварцевые трубки отличаются практически чистым содержанием диоксида кремния. Уникальная структура и высокая степень чистоты отличают их от обычного стекла. Понимание их состава помогает объяснить, почему они так хорошо работают в сложных условиях.

Молекулярная структура диоксида кремния: Тетраэдрическая сеть связей Si-O-Si

Диоксид кремния составляет основу кварцевые трубки. Каждый атом кремния соединяется с четырьмя атомами кислорода, образуя прочную тетраэдрическую сеть. Такое расположение придает материалу удивительную стабильность.

Молекулярная структура диоксида кремния в кварцевых трубках аморфна, то есть не имеет регулярного, повторяющегося рисунка. В отличие от кристаллического кварца, плавленый кварц имеет беспорядочное расположение атомов. Такая некристаллическая форма обусловливает иные физические и химические свойства, например повышенную устойчивость к тепловому удару и воздействию химических веществ. В таблице ниже приведены различия между кристаллической и аморфной формами:

Аморфная сеть в трубках из плавленого кварца предотвращает образование слабых мест, что делает их идеальными для применения при высоких температурах и в условиях коррозии. Такая структура также обеспечивает высокую оптическую прозрачность и низкое тепловое расширение.

Степени чистоты: Промышленный (99,9%), оптический (99,98%), сверхвысокочистый (99,995%+)

Кварцевые трубки бывают нескольких степеней чистоты, каждая из которых предназначена для конкретных целей. К основным классам относятся промышленный, оптический и сверхвысокой чистоты, с содержанием диоксида кремния от 99,9% до более 99,995%. Высокая чистота означает меньшее количество примесейчто приводит к улучшению производительности.

Кварцевые трубки промышленного класса (99,9% SiO₂) хорошо подходят для общих высокотемпературных процессов. Оптические сорта (99,98% SiO₂) обеспечивают повышенную прозрачность и используются в научной и полупроводниковой промышленности. Трубки сверхвысокой чистоты (99,995%+ SiO₂) обеспечивают наилучшие оптические и механические свойства, что делает их необходимыми для передовой электроники и фотоники. В таблице ниже приведены основные характеристики каждого сорта:

Более высокие степени чистоты снижают риск загрязнения и увеличивают срок службы кварцевых трубок в суровых условиях. Выбор правильного сорта обеспечивает надежную работу в каждом конкретном случае.

Профиль следовых примесей: Содержание алюминия, титана, щелочных металлов и железа

Следы примесей в кварцевых трубках могут влиять на их свойства. К распространенным примесям относятся алюминий, титан, щелочные металлы (например, натрий и калий) и железо. Эти элементы обычно присутствуют в очень малых количествах, измеряемых в микрограммах на грамм.

Даже небольшое количество этих примесей может повлиять на химические и оптические свойства кварцевых трубок. Например, алюминий и титан могут влиять на пропускание ультрафиолетовых лучей, а щелочные металлы могут ускорять девитрификацию, снижая механическую прочность. Содержание железа может вызвать легкое окрашивание, что может повлиять на оптическую четкость. В таблице ниже приведены типичные уровни содержания примесей:

Ключевые моменты, касающиеся примесей:

• Следовые элементы могут влиять на оптические и механические свойства.

• Низкое содержание примесей означает более высокие эксплуатационные характеристики и длительный срок службы.

• Тщательный контроль примесей необходим для производства высокочистых кварцевых трубок.

Какое сырье используется для производства кварцевых трубок?

Производители тщательно отбирают сырье, чтобы обеспечить качество и производительность кварцевых трубок. Выбор между природными и синтетическими источниками влияет как на чистоту, так и на стоимость. Каждый этап процесса очистки помогает достичь высоких стандартов, необходимых для передовых приложений.

Природные кристаллы кварца: Еловая сосна и высокочистые источники добычи

Природные кристаллы кварца служат основным источником для многих кварцевых трубок. Горнодобывающие регионы, такие как Spruce Pine в США, Бразилия, Африка и Индия, поставляют высокочистый кварц с содержанием SiO₂ выше 99,9%. Эти кристаллы проходят тщательный отбор, чтобы соответствовать строгим промышленным требованиям.

Производители дробят, промывают и сортируют кристаллы, чтобы удалить видимые примеси. Часто используется магнитная сепарация для удаления железа и других металлов. Полученный материал позволяет производить трубки с отличной термостойкостью и химической стойкостью. Высокочистый кварц из этих источников находит применение в высококлассных изделиях в различных отраслях промышленности.

Ключевые моменты:

• Кристаллы натурального кварца отличаются высокой чистотой SiO₂ (более 99,9%).

• Основные регионы добычи включают США, Бразилию, Африку и Индию.

• Тщательный отбор и обработка обеспечивают пригодность для применения в сложных условиях.

Синтетический кремнезем: CVD-процессы тетрахлорида кремния для получения сверхвысокой чистоты

Синтетический диоксид кремния, полученный методом химического осаждения из паровой фазы (CVD) с использованием тетрахлорида кремния, достигает еще более высокой чистоты, чем природный кварц. Этот процесс позволяет получить плавленый кварц с минимальным количеством примесей, что делает его идеальным для приложений, требующих высочайшей оптической прозрачности и химической стойкости.

Метод CVD предполагает сжигание тетрахлорида кремния в кислородно-водородном пламени, в результате чего образуются частицы чистого кремния, которые сплавляются в стекло. Этот синтетический способ позволяет получить SiO₂ чистотой более 99,995%. Однако стоимость синтетического кремнезема в пять-десять раз выше, чем природного кварца, что ограничивает его применение такими специализированными областями, как производство полупроводников.

Очистка сырья: Кислотное выщелачивание, флотация и термическая обработка

Процессы очистки играют важнейшую роль в подготовке сырья для кварцевых трубок. Кислотное выщелачивание удаляет металлические примеси путем вымачивания кварца в сильных кислотах. Если материал не соответствует стандартам чистоты, производители повторяют этот этап, чтобы добиться желаемого результата.

Флотация отделяет кварц от других минералов, используя различия в свойствах поверхности. Этот метод эффективно удаляет полевой шпат и силикатные минералы. Кальцинирование, или термическая обработка, нагревает кварц до высоких температур, в результате чего образуются трещины, обнажающие скрытые примеси, которые легче удалить. Исследования показывают, что сочетание обратной флотации с кислотным выщелачиванием может повысить Чистота SiO₂ до 99,9980%.

Основные моменты очистки:

• Кислотное выщелачивание и флотация удаляют металлические и силикатные примеси.

• Термическая обработка обнажает включения для дальнейшей очистки.

• Комбинированные методы позволяют достичь сверхвысокой чистоты SiO₂.

Как производственные процессы превращают сырье в кварцевые трубки?

Производители используют передовые технологии для превращения кварцевого сырья в высокоэффективные трубки. Каждый метод влияет на чистоту, долговечность и применение конечного продукта. Понимание этих этапов помогает объяснить, почему кварцевые трубки превосходно работают в сложных условиях.

Электроплавка: Непрерывный процесс плавления в контролируемой атмосфере

Инженеры начинают с промывки и сушки природного кварца, чтобы удалить загрязнения. Они дробят и измельчают кварц, чтобы подготовить его к плавке. В процессе плавления используется электрический нагрев для разрыва кремниево-кислородных связей, в результате чего материал превращается в стеклообразную структуру.

Непрерывное электроплавление происходит в контролируемой атмосфере, которая предотвращает загрязнение и поддерживает низкое содержание гидроксила. Этот метод позволяет получать кварцевые трубки высокой чистоты и стабильных размеров. Процесс поддерживает как непрерывный, так и периодический режимы, что позволяет гибко организовать производство.

Основные этапы электрического синтеза:

• Стирка и сушка: Удаляет грязь и влагу.

• Измельчение: Уменьшает размер кварца для плавления.

• Слияние: Превращает кварц в стекло с помощью электрического нагрева.

Этот процесс обеспечивает надежную работу в приложениях, требующих высокой химической стойкости и термической стабильности.

Пламенное слияние: Горение кислорода и высокотемпературное осаждение

При плазменной плавке используется кислородно-водородное пламя, температура которого достигает 2800 градусов. Такой сильный жар эффективно плавит кварц, обеспечивая эффективное уплотнение трубок и гладкие поверхности. Этот процесс уменьшает пористость и улучшает качество поверхности, что повышает химическую стойкость.

Пламенная полировка устраняет микропоры и предотвращает эффект "апельсиновой корки". Полученная поверхность устойчива к фтористоводородной кислоте и поддерживает более тонкие уплотнения для вакуумных приложений. Эти улучшения повышают структурную целостность и чистоту трубок.

Производители выбирают пламенную сварку для работ, требующих превосходного качества поверхности и химической стойкости.

Формовка труб и послеплавильная обработка: Отжиг, резка, финишная обработка

После плавления расплавленному кварцу придают форму трубки точных размеров. Отжиг медленно охлаждает трубки, снимая внутреннее напряжение и предотвращая растрескивание. После резки и финишной обработки получается конечный продукт, готовый к использованию.

Контроль качества осуществляется в соответствии с международными стандартами, такими как ISO 12123 и ASTM C100. Подробные отчеты об испытаниях и прослеживаемость партий обеспечивают стабильное качество и надежность поставщика. Сертификация и аудиты подтверждают соответствие каждой партии строгим требованиям.

Основные моменты обеспечения качества:

• Международные стандарты: Обеспечьте прослеживаемость и согласованность.

• Методы тестирования: Убедитесь в чистоте и долговечности.

• Аудиты поставщиков: Поддерживайте высокие стандарты.

Эти меры гарантируют, что кварцевые трубки отвечают требованиям отраслей промышленности, где надежность и производительность имеют решающее значение.

Какие стандарты качества подтверждают состав материала кварцевой трубки?

Стандарты качества играют важную роль в обеспечении надежности и производительности кварцевых трубок. Эти стандарты направляют производителей на проверку химического состава, физических свойств и точности измерений. Следуя строгим протоколам, промышленные предприятия могут быть уверены, что каждая трубка отвечает требованиям передовых приложений.

ISO 12123 Анализ химического состава: Испытания ICP-OES и GDMS

Стандарт ISO 12123 устанавливает стандарты химического анализа кварцевых материалов. Лаборатории используют такие передовые методы, как оптико-эмиссионная спектроскопия с индуктивно-связанной плазмой (ICP-OES) и масс-спектрометрия с тлеющим разрядом (GDMS), для обнаружения даже самых мелких примесей. Эти методы помогают производителям подтвердить, что кварцевые трубки соответствуют строгим требованиям к чистоте.

ICP-OES измеряет металлические примеси с пределом обнаружения менее 0,1 части на миллион, что делает его подходящим для печей и труб химической обработки. GDMS обеспечивает еще большую чувствительность, обнаруживая следовые металлы до 0,01 части на миллион, что очень важно для полупроводниковых и оптических применений. В таблице ниже приведены основные характеристики этих методов:

Основные выводы:

• Высокочувствительный анализ обеспечивает постоянную чистоту.

• Передовые методы испытаний поддерживают требовательные отрасли промышленности.

• Соответствие стандарту ISO 12123 повышает уверенность в качестве материалов.

Проверка физических свойств: Плотность, тепловое расширение, оптическое пропускание

Испытания физических свойств подтверждают, что кварцевые трубки будут работать так, как ожидается в реальных условиях. Лаборатории измеряют плотность, тепловое расширение и оптическое пропускание, чтобы убедиться, что каждая партия соответствует промышленным стандартам. Эти свойства влияют на то, как трубки переносят тепло, давление и свет.

Измерение плотности должно достигать 2,2 г/см³, а коэффициент теплового расширения обычно составляет 5,5 × 10^-7 см/см-°C в диапазоне от 20°C до 320°C. Тесты на оптическое пропускание проверяют, пропускают ли трубки свет от ультрафиолетовых до инфракрасных длин волн, что очень важно для научных и промышленных применений. В следующей таблице приведены типичные значения этих свойств:

Краткое описание физических свойств:

• Постоянная плотность и скорость расширения предотвращают разрушение.

• Высокая оптическая передача обеспечивает передовая оптика.

• Тестирование гарантирует, что трубки соответствуют требованиям применения.

ISO/IEC 17025 Аккредитация лаборатории и прослеживаемость измерений

Аккредитованные лаборатории обеспечивают уверенность в результатах испытаний. Аккредитация ISO/IEC 17025 гарантирует, что лаборатории следуют строгим процедурам и используют калиброванное оборудование. Этот стандарт требует прослеживаемости до национальных измерительных институтов, таких как Национальный институт стандартов и технологий (NIST).

Прослеживаемость означает, что каждое измерение связано с признанным стандартом. Этот процесс гарантирует, что результаты остаются точными и сопоставимыми во всем мире. В таблице ниже приведены ключевые аспекты аккредитации ISO/IEC 17025:

Резюме по аккредитации:

• Стандарт ISO/IEC 17025 гарантирует надежность и повторяемость измерений.

• Прослеживаемость связывает результаты с надежными стандартами.

• Аккредитованные лаборатории поддерживают глобальный контроль качества.

Как инженеры должны указывать требования к материалам для кварцевых трубок при закупках?

При закупке кварцевых трубок для высокопроизводительных приложений инженеры должны четко определить требования к материалам. Эти требования помогают обеспечить соответствие каждой трубки необходимым стандартам чистоты, долговечности и прослеживаемости. Указывая подробные параметры, инженеры могут избежать неожиданных отказов и поддерживать стабильное качество.

Определение многопараметрических требований к чистоте в сравнении с единым пределом общей чистоты

Инженеры часто выбирают многопараметрические требования к чистоте, вместо того чтобы полагаться на один общий предел чистоты. Такой подход позволяет им контролировать отдельные уровни примесей, которые могут влиять на характеристики трубок в критических условиях. Например, ограничение содержания алюминия, кальция, железа, натрия и калия обеспечивает лучшие оптические и механические свойства.

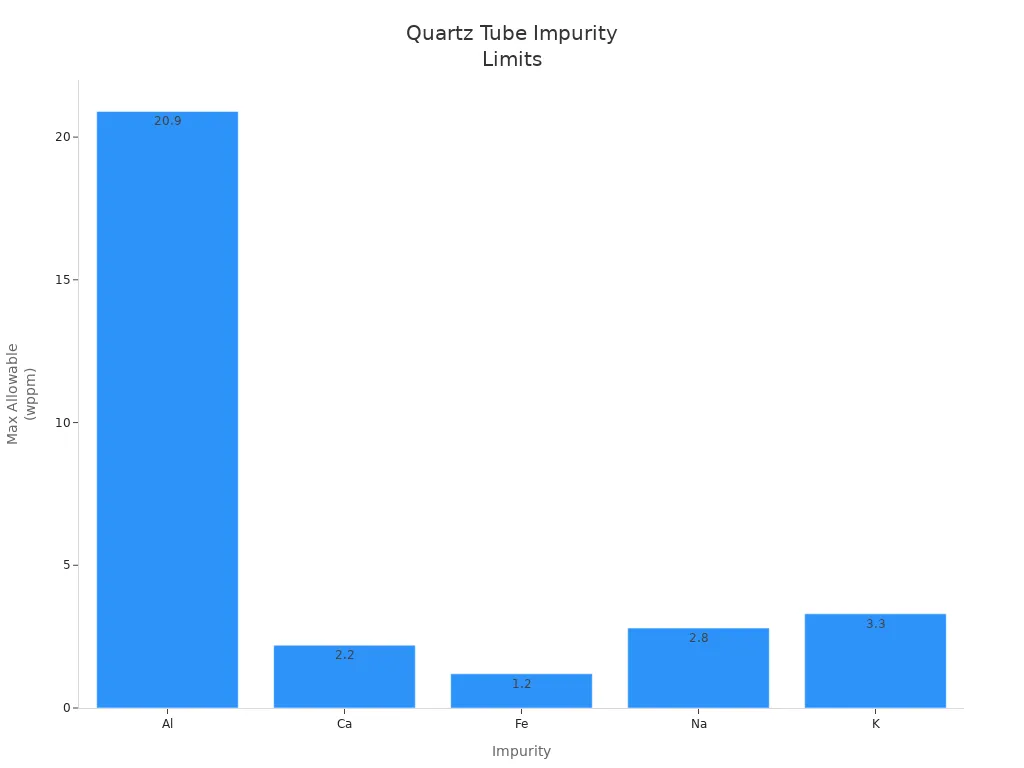

В сводной таблице приведены рекомендуемые значения для высокопроизводительных кварцевых трубок:

Многопараметрический контроль чистоты повышает надежность и продлевает срок службы.

Указание аналитических методов, пределов обнаружения и неопределенности измерений

Инженеры должны указать аналитические методы для проверки чистоты и содержания примесей. К распространенным методам относятся ICP-OES и GDMS, которые определяют следы металлов в очень низких концентрациях. Эти методы дают точные результаты и помогают подтвердить соответствие труб строгим техническим условиям.

Пределы обнаружения и погрешность измерений играют ключевую роль в обеспечении качества. Например, GDMS может обнаружить железо на уровне менее 1,2 wppm, а ICP-OES измеряет натрий и калий с высокой точностью. Инженеры должны запрашивать отчеты об испытаниях с указанием концентрации отдельных примесей и подробным описанием метода.

Резюме аналитической спецификации:

Указание методов и пределов обеспечивает стабильное качество и поддерживает потребности приложений.

Частота верификации, определение партии и требования к прослеживаемости

Частота проверок и определение партии помогают поддерживать качество всех производственных партий. Инженерам может потребоваться проверка партии 100% для критически важных применений или статистическая выборка для общего использования. Четкие определения партии, такие как дата производства или номер нагрева печи, поддерживают прослеживаемость.

Прослеживаемость партий обеспечивает соответствие спецификациям и повышает безопасность. Она также способствует проверке материалов, что крайне важно для таких отраслей, как здравоохранение и полупроводники. Поставщики, которые документируют производственный контроль и демонстрируют стабильную работу, могут удовлетворить строгие требования к закупкам.

Ключевые моменты для прослеживаемости:

• Прослеживаемость партий способствует обеспечению качества и безопасности.

• Определенное тестирование партии снижает риск несоответствия.

• Документированный контроль позволяет проводить квалификацию поставщиков.

Кварцевые трубки обладают выдающимися характеристиками, поскольку производители используют практически чистый диоксид кремния и контролируют примеси с помощью передовых технологий. В таблице ниже приведены основные различия между кварцевыми трубками и обычным стеклом:

Инженеры всегда должны учитывать чистоту, методы производства и сертификацию при выборе кварцевых трубок для критических применений.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Чем кварцевые трубки отличаются от обычных стеклянных?

• Повышенная чистота: Кварцевые трубки содержат более 99,9% SiO₂.

• Лучшая термостойкость: Они выдерживают температуру до 1200°C.

• Превосходная химическая стойкость: Они устойчивы к воздействию кислот и щелочей.

Как производители проверяют чистоту кварцевых трубок?

В лабораториях используются методы ICP-OES и GDMS. Эти тесты обнаруживают примеси на уровне менее 0,1 ppm, гарантируя соответствие кварцевых трубок строгим промышленным стандартам.

Где производители берут высокочистый кварц для трубок?

Производители выбирают источники в зависимости от требуемой чистоты и области применения.
