Прецизионные герметичные кварцевые ИК-кюветы для лабораторий ИК-Фурье и инфракрасной спектроскопии -TOQUARTZ®
Особенности герметичной кварцевой ИК-кюветы
Герметичные кварцевые ИК-кюветы TOQUARTZ® сочетают в себе точные оптические свойства с превосходными характеристиками материала для получения надежных результатов инфракрасной спектроскопии. Изготовленные из высокочистого плавленого кварца, эти кюветы обладают исключительными химическими, термическими и оптическими свойствами для сложных лабораторных применений.
Прецизионное уплотнение
Создает герметичное уплотнение для предотвращения испарения образца, обеспечивая надежный анализ летучих соединений.
Высокочистый материал
Чистота SiO₂ ≥99,98% (макс. до 99,995%) обеспечивает исключительную оптическую прозрачность и химическую стабильность для получения точных результатов спектроскопии.
Широкий спектральный диапазон
Исключительное пропускание в диапазоне от 260 до 3500 нм с коэффициентом пропускания >80%, идеально подходит для применения как в ультрафиолетовой, так и в инфракрасной области.
Химическая стойкость
Устойчив к большинству кислот, щелочей и органических растворителей, обеспечивая прочность и долговечность даже при работе с агрессивными образцами.
- Устойчивость к кислотам и щелочам (кроме HP)
- Температурная стойкость до 1100°C
- Совместим со всеми стандартными приборами FTIR
Технические характеристики и размеры герметичной кварцевой ИК-кюветы
Технические характеристики
| Недвижимость | Технические характеристики |
| 1. Физические свойства | |
| Материал | Высокочистый плавленый кварц |
| Плотность | 2,2 г/см³ |
| Модуль разрушения | ≥350 МПа |
| Теплопроводность | 120-160 Вт/м-К |
| Коэффициент теплового расширения | 5.5×10-⁷ /°C |
| 2. Химические свойства | |
| Чистота материала | ≥99,98% (до 99,995%) |
| Химическая стойкость | Отлично (кислоты, щелочи) |
| Содержание OH | <30 ppm |
| Диапазон pH | 1-14 |
| Поглощение воды | Нил |
| 3. Оптические свойства | |
| Диапазон передачи | 260-3500 нм |
| Пропускание | >80% (парное тестирование) |
| Индекс преломления (589,3 нм) | 1,46 при 589,3 нм |

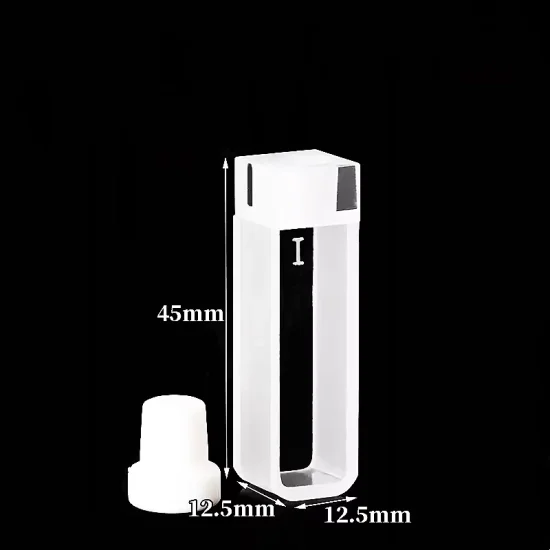

Таблица размеров
| Модель | Описание | Длина волны | Путь Длина | Объем | Пропускание | Размеры контура |
| AT-BSM-2002-1 | Кварцевая ИК-кювета 3,5 мл для инфракрасной спектроскопии | 260 нм-3500 нм | 10 мм | 3,5 мл | >80% (парное тестирование) | 12,5×12,5x45 мм |
Преодоление критических трудностей в анализе инфракрасной спектроскопии с помощью герметичных кварцевых ИК-кювет TOQUARTZ®
Герметичные кварцевые ИК-кюветы для обнаружения летучих органических соединений в целях экологического мониторинга
Ключевые преимущества
-
Коэффициент удержания летучих веществ >98% в течение 30 минут
Парные кюветы с тефлоновым уплотнением поддерживают массу образца >98% для таких летучих органических соединений, как бензол и толуол, во время сканирования методом ИК-Фурье. -
Отклонение концентрации 0,2% в лабораторных условиях 20°C-25°C
Герметичная конструкция обеспечивает минимальный дрейф концентрации при колебаниях температуры окружающей среды во время анализа. -
Совместимость с протоколами EPA Method 8260 FTIR
Поддерживает обнаружение следов летучих органических соединений в соответствии со стандартами US EPA для тестирования воды и воздуха.
раствор TOQUARTZ®
Немецкая экологическая лаборатория сообщила о потере 12% летучих органических соединений в ходе ИК-Фурье-испытаний с использованием кювет с открытой крышкой, что привело к несоответствию требованиям Директивы ЕС 2008/50/EC. После перехода на герметичные ИК-кюветы TOQUARTZ® уровень удержания летучих органических соединений повысился до >98% за 30 минут, что позволило проводить точное количественное определение бензола и хлорированных растворителей на уровне субпм и сократить частоту повторных анализов на 40%.
Герметичные кварцевые ИК-кюветы для ИК-Фурье-испытаний фармацевтических препаратов, чувствительных к растворителям
Ключевые преимущества
-
Потеря массы растворителя <1.5% in 15 min scan
Герметичные кюветы предотвращают быстрое испарение метанола и ацетона под воздействием ИК-лучей. -
Поддерживает стабильность концентрации API на уровне ±0,3%
Обеспечивает постоянное соотношение аналита и растворителя при FTIR-фингерпринтинге фармацевтических соединений. -
Проверено на соответствие требованиям USP <197k> Проверка подлинности с помощью ИК-Фурье
Соответствует критериям валидации фармацевтических методов FTIR для систем с летучими растворителями.
раствор TOQUARTZ®
Группа разработчиков фармацевтических препаратов из США столкнулась с проблемой потери растворителя 8-10% при проведении ИК-Фурье анализа растворов API в этаноле, что привело к смещению спектра и нарушению воспроизводимости в USP <197k> валидация. После внедрения герметичных ИК-кювет TOQUARTZ® потеря массы растворителя снизилась до 1,5%, а концентрация API осталась в пределах ±0,3%, что позволило успешно провести валидацию метода и снизить риск отбраковки партии.
Герметичные кварцевые ИК-кюветы для анализа реактивных газов для мониторинга химических процессов
Ключевые преимущества
-
Скорость утечки газа <0.05 mL/min under 1 atm
Кюветы с тефлоновым уплотнением сохраняют стабильную концентрацию газовой фазы в течение более 20 минут. -
Коррозионная стойкость подтверждена при воздействии SO₂ и HCl
Комбинация кварц + PTFE выдерживает воздействие кислотных газовых сред без разрушения. -
Обеспечивает кинетическое отслеживание ИК-Фурье с устойчивостью сигнала ±2%
Поддерживает мониторинг газофазных реакций в реальном времени с минимальным дрейфом сигнала.
раствор TOQUARTZ®
Японский исследовательский институт катализаторов столкнулся с проблемой несовпадения показаний ИК-Фурье при анализе NH₃ и SO₂ из-за утечки газа из стандартных кювет, что приводило к колебаниям сигнала ±10%. После перехода на герметичные ИК-кюветы TOQUARTZ® утечка снизилась до 0,05 мл/мин, а стабильность сигнала повысилась до ±2%, что позволило провести точное кинетическое моделирование и сократить количество повторных экспериментов на 35%.
Варианты персонализации TOQUARTZ® для ваших конкретных применений
Варианты персонализации герметичных кварцевых ИК-кювет
Нестандартная геометрия пробки из ПТФЭ
Конструкции включают конические, резьбовые и фланцевые заглушки, отвечающие конкретным требованиям к силе уплотнения и химической совместимости.
Альтернативные уплотнительные материалы
В качестве опций предлагаются пробки из FEP, PFA или стекла для совместимости с агрессивными растворителями или высокотемпературным газофазным анализом.
Модифицированный интерфейс горловины и крышки
Нестандартные диаметры горловины и геометрия посадочного места пробки обеспечивают герметичное прилегание к роботизированным манипуляторам или автоматизированным системам FTIR.
Встроенные клапаны или порты
Для динамического анализа газов мы предлагаем кюветы с микроклапанами или портами с замком Люэра для контролируемой инжекции и экстракции.
Нестандартная длина оптического пути с сохранением герметичности
От 0,5 мм до 50 мм, что обеспечивает сохранение герметичности даже при нестандартных размерах.
Двухкамерные или разделенные камеры
Для сравнительного анализа или мониторинга реакций в герметичной среде.
Настройка рабочего процесса для герметичных кварцевых ИК-кювет
Сбор требований
Предоставляет тип образца, свойства растворителя/газа, модель ИК-Фурье и ожидаемое уплотнение.
Инженерные консультации
Инженеры предоставляют консультации 1 на 1, включая проектирование пробки, геометрию горловины и выбор материала уплотнения.
Техническое черчение и моделирование
Мы создаем 2D/3D чертежи CAD с моделированием силы уплотнения и анализом допусков (при необходимости ±0,05 мм).
Изготовление прототипов
Быстрое изготовление прототипа в течение 7-10 рабочих дней, включая проверку герметичности (скорость утечки <0.05 mL/min under 1 atm).
Удостоверение клиента и серийное производство
Клиент подтверждает прототип; мы приступаем к серийному производству с полной документацией по контролю качества и отчетами об испытаниях на герметичность.
Доставка и техническая поддержка
Стандартное время изготовления: 2-3 недели. Поддержка после поставки включает в себя руководство по использованию, советы по уходу за уплотнениями и помощь при повторном заказе.
Руководство по использованию герметичной кварцевой ИК-кюветы
Процедура очистки
- Сразу после использования промойте соответствующим растворителем. Для удаления стойких остатков используйте разбавленное лабораторное моющее средство с последующим тщательным ополаскиванием деионизированной водой и растворителем спектроскопического класса. Избегайте абразивных чистящих средств, которые могут поцарапать оптические поверхности.
Правильное обращение
- Всегда берите кюветы за неоптические стороны. Избегайте прикосновения к полированным оптическим стеклам, чтобы избежать отпечатков пальцев и загрязнения. При необходимости используйте перчатки, чтобы сохранить оптическую чистоту.
Рекомендации по хранению
- Храните чистые, сухие кюветы в оригинальном защитном футляре или в защищенном от пыли месте. При длительном хранении убедитесь, что кюветы полностью сухие, чтобы предотвратить образование минеральных отложений или загрязнений.
Тепловые соображения
- Хотя кварц может выдерживать высокие температуры, избегайте резких перепадов температуры, которые могут вызвать тепловой стресс. Перед очисткой дайте нагретым кюветам постепенно остыть, чтобы предотвратить возможные повреждения.
Химическая совместимость
- Перед использованием новых растворителей или химических веществ проверьте их совместимость с кварцем и материалами из ПТФЭ. Избегайте фтористоводородной кислоты (HF) и горячей концентрированной фосфорной кислоты, которые могут повредить кварц.
Уход за пробками из ПТФЭ
- Регулярно проверяйте пробку из ПТФЭ на наличие признаков износа. Не затягивайте слишком сильно во избежание деформации. Замените ее, если герметичность снижается, чтобы поддерживать оптимальную герметичность образца.
Нужна техническая помощь в проведении FTIR-анализа?
Ваше приложение или разработать индивидуальное решение, отвечающее вашим специфическим требованиям.
Почему стоит сотрудничать с TOQUARTZ
Прямое преимущество фабрики
Являясь прямым производителем, мы можем отказаться от многочисленных промежуточных звеньев.
Инженерная экспертиза
Техническая команда сопровождает клиентов от выбора материала до оптимизации конструкции, воплощая спецификации в готовые изделия.
Гибкое производство
Выполнение стандартных и индивидуальных заказов с помощью опыта работы с мелкими партиями и тщательного создания прототипов для соблюдения сроков.
Качество
Обеспечение
Трехступенчатая проверка перед отгрузкой:
1. точность размеров,
2. чистота материала ,
3. пороговые значения производительности
Глобальная цепочка поставок
Надежная глобальная логистика в промышленные центры (приоритет DE/US/JP/KR) с отслеживаемыми сроками.
Восстановленные продукты
Как специализированный производитель с прямыми заводскими возможностями, TOQUARTZ предлагает как стандартные, так и индивидуальные кварцевые решения с инженерной поддержкой на протяжении всего процесса спецификации и реализации.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Вопрос: Совместимы ли герметичные кюветы TOQUARTZ® с автоматическими держателями образцов FTIR или роботизированными манипуляторами?
О: Да. Мы предлагаем нестандартные геометрии горловин и конструкции седел пробок для обеспечения совместимости с автоматизированными системами, включая роботизированные дозаторы и устройства смены образцов.
В: Какое максимальное давление уплотнения может выдержать пробка из ПТФЭ без утечки?
О: Стандартная конструкция заглушки из ПТФЭ обеспечивает герметичность при внутреннем давлении до 1,2 атм; заказные резьбовые или фланцевые конструкции могут выдерживать давление до 2,0 атм с подтвержденными показателями герметичности <0.05 mL/min.
Вопрос: Каков риск загрязнения образца пробкой из ПТФЭ во время инфракрасного анализа?
О: Пробки TOQUARTZ® PTFE химически инертны и термически стабильны до 260°C. Они проходят предварительную очистку и тестирование, чтобы убедиться, что никакие ИК-активные выщелачиваемые вещества не мешают работе в диапазоне 260-3500 нм.
Вопрос: Можно ли использовать герметичную кювету для газофазного ИК-Фурье анализа с использованием агрессивных газов, таких как SO₂ или HCl?
О: Да. Корпус из плавленого кварца устойчив к воздействию кислых газов, и мы предлагаем дополнительные заглушки из FEP или PFA для улучшения химической совместимости в агрессивных средах.
Вопрос: Как очистить герметичную кварцевую ИК-кювету?
О: Сразу после использования очистите прибор, промыв его соответствующим растворителем, совместимым с вашим образцом. Для тщательной очистки используйте мягкое лабораторное моющее средство с последующим многократным ополаскиванием деионизированной водой и растворителем спектроскопического класса. Избегайте абразивов и жестких чистящих средств, которые могут поцарапать оптические поверхности.
Свяжитесь с нашей командой инженеров для получения технической консультации и определения цены. Мы поможем вам выбрать оптимальные характеристики для ваших требований.
