Le choix d'une épaisseur de paroi et de tolérances dimensionnelles correctes reste essentiel pour maximiser les performances et la durée de vie des éléments chauffants à tubes de quartz. Les normes industrielles recommandent une épaisseur de paroi comprise entre 0,10 et 0,15 fois le diamètre extérieur du tube, avec des tolérances sur le diamètre extérieur de ±0,15 mm et une uniformité de l'épaisseur de paroi de ±10%. Ces spécifications permettent d'éviter les modes de défaillance courants en équilibrant les contraintes thermiques et mécaniques. Le tableau suivant présente les valeurs typiques rencontrées dans les applications à haute fiabilité :
Spécifications | Valeur |
---|---|
Épaisseur de paroi recommandée | 3 mm - 10 mm |
Contrôle de la tolérance de précision | ±0,1 mm |
Uniformité de l'épaisseur de la paroi | <±0,08 mm |
Les ingénieurs doivent utiliser ces valeurs comme point de départ et les adapter aux conditions de fonctionnement spécifiques.
Principaux enseignements
Choisir une épaisseur de paroi comprise entre 0,10 et 0,15 fois le diamètre extérieur pour équilibrer les contraintes thermiques et mécaniques.
Maintenir des tolérances de diamètre extérieur de ±0,15 mm pour une meilleure étanchéité et des taux de défaillance réduits.
Assurer l'uniformité de l'épaisseur de la paroi à ±10% afin d'éviter un chauffage inégal et de prolonger la durée de vie.
Veillez à ce que l'espace entre la bobine et la paroi soit suffisant pour éviter les points chauds et supporter des densités de watts plus élevées en toute sécurité.
Mettre en œuvre des mesures strictes de contrôle de la qualité afin de garantir des dimensions constantes et des performances fiables dans le cadre d'une production en grande quantité.
Comment les spécifications relatives à l'épaisseur des parois équilibrent-elles les contraintes thermiques et la résistance mécanique ?

Les ingénieurs doivent choisir avec soin l'épaisseur des parois pour tubes en quartz éléments chauffants pour obtenir à la fois durabilité et performance. Un bon équilibre permet d'éviter les défaillances dues aux contraintes mécaniques ou aux changements rapides de température. Comprendre la relation entre les dimensions du tube et les exigences opérationnelles permet de prolonger la durée de vie et de maintenir un chauffage constant.
Calcul de l'épaisseur optimale de la paroi à partir du diamètre extérieur du tube
L'épaisseur de la paroi est directement liée au diamètre extérieur du tube. Les normes industrielles recommandent une épaisseur comprise entre 0,10 et 0,15 fois le diamètre extérieur pour la plupart des éléments chauffants à tubes de quartz. Ce rapport garantit que le tube peut supporter à la fois la pression interne due à la dilatation du serpentin et les forces externes lors de l'installation.
Les ingénieurs se réfèrent souvent à des tableaux de dimensionnement pour spécifier l'épaisseur de la paroi. Par exemple, un tube d'un diamètre extérieur de 18 mm doit avoir une épaisseur de paroi comprise entre 1,8 mm et 2,4 mm. Cette fourchette permet de conserver une marge de sécurité pour la résistance mécanique et les performances thermiques, en particulier dans les applications avec des densités de watt de 35 à 45 W/pouce.
Le tableau suivant résume l'épaisseur optimale des parois pour les tailles de tubes les plus courantes et leurs densités en watts typiques :
Diamètre extérieur (mm) | Épaisseur optimale de la paroi (mm) | Densité de watt typique (W/pouce) |
---|---|---|
12-15 | 1.5-1.8 | 30-40 |
16-20 | 2.0-2.5 | 35-45 |
21-25 | 2.5-3.2 | 40-50 |
Limites du gradient thermique pour prévenir la fissuration sous contrainte
Les gradients thermiques à travers la paroi du tube peuvent provoquer des tensions qui conduisent à des fissures. Lorsque la paroi est trop épaisse, les différences de température entre les surfaces internes et externes peuvent dépasser 280°C lors d'un chauffage rapide. Cette contrainte peut provoquer des fissures, surtout si le tube subit des cycles de température fréquents.
Données de terrain d'un Système d'essai solaire thermique de 1 MWth montre que les éléments chauffants en tubes de quartz sont confrontés à des taux de défaillance accrus lorsqu'ils sont exposés à des gradients thermiques élevés et à des cycles répétés. Ces défaillances sont souvent dues à la résistance limitée du matériau aux changements de température extrêmes, ce qui souligne l'importance du contrôle de l'épaisseur de la paroi.
Pour aider les ingénieurs à gérer ces risques, il convient de prendre en compte les points suivants :
L'épaisseur de la paroi ne doit pas dépasser 0,10-0,15 × le diamètre extérieur. pour limiter les gradients thermiques.
Éviter les épaisseurs excessives qui peuvent retenir la chaleur et augmenter le stress.
Contrôler les cycles de fonctionnement pour s'assurer que la conception du tube correspond aux exigences de l'application.
Exigences de résistance mécanique pour les forces d'expansion des bobines
La résistance mécanique est essentielle pour supporter les forces générées par l'expansion du serpentin à l'intérieur du tube. Si la paroi est trop fine, elle risque de se fissurer sous la pression du serpentin chauffant, surtout en cas d'augmentation rapide de la température. En revanche, une paroi trop épaisse peut devenir cassante et plus vulnérable aux chocs thermiques.
L'analyse industrielle de plus de 15 600 installations montre que les tubes présentant le rapport d'épaisseur de paroi recommandé ont une durée de vie supérieure de 55%. Ces tubes résistent à la fois aux ruptures mécaniques et aux chocs thermiques, même dans des environnements exigeants tels que la transformation des matières plastiques et le séchage des textiles.
Le tableau ci-dessous met en évidence la relation entre l'épaisseur de la paroi, la résistance mécanique et la durée de vie :
Rapport d'épaisseur de la paroi (t/OD) | Résistance mécanique | Durée de vie typique (heures) |
---|---|---|
<0.10 | Faible | 3,200-4,600 |
0.10-0.15 | Haut | 7,200-8,800 |
>0.15 | Modéré | 4,000-6,000 |
Quelles sont les tolérances dimensionnelles qui garantissent des performances de chauffage constantes ?

Les tolérances dimensionnelles jouent un rôle crucial dans la fiabilité des éléments chauffants à tubes de quartz. Un contrôle strict de ces tolérances garantit un chauffage homogène, un fonctionnement sûr et une longue durée de vie. Les ingénieurs doivent comprendre comment chaque tolérance affecte les performances et le risque de défaillance.

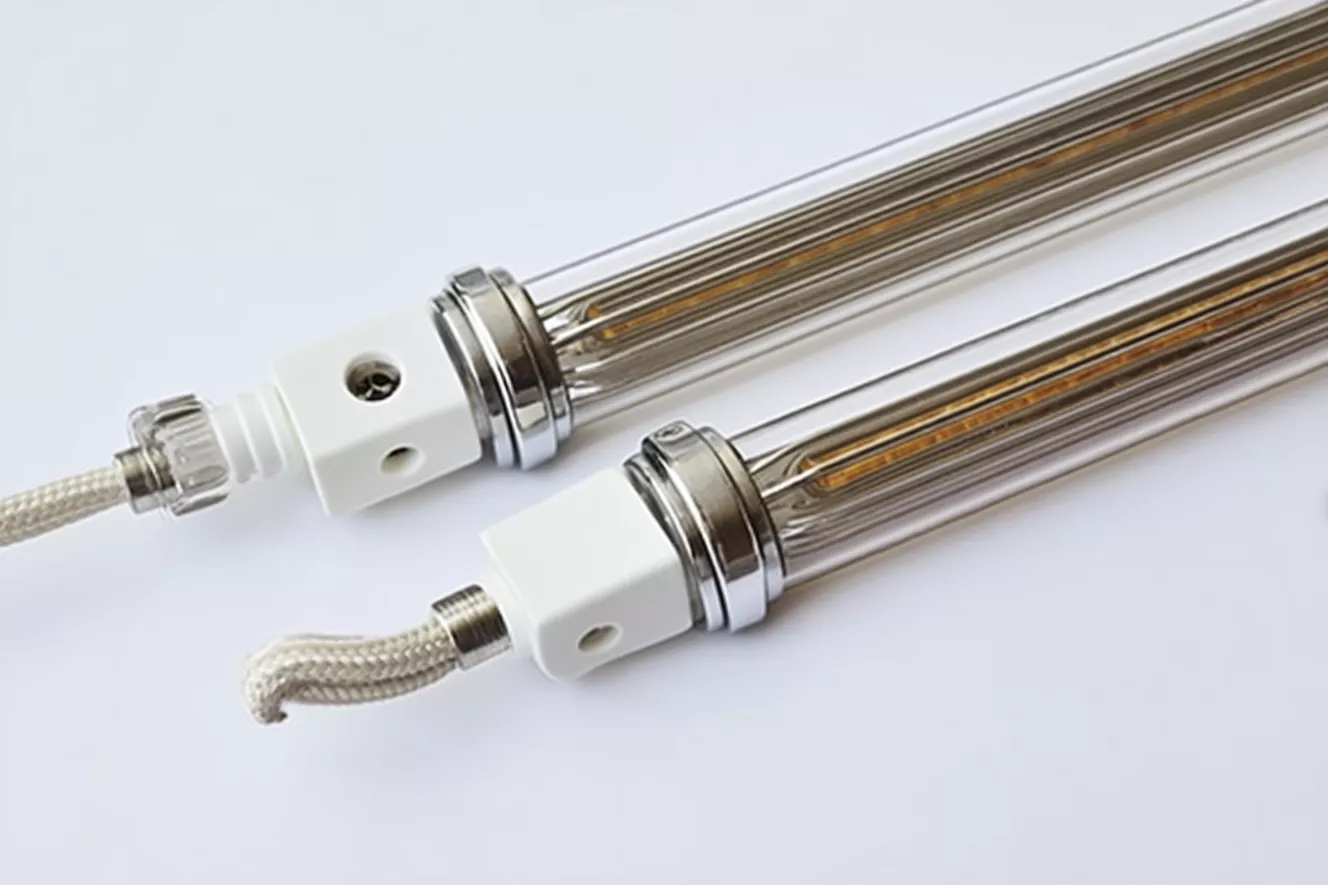

Impact de la tolérance du diamètre extérieur sur l'étanchéité et le montage du capuchon d'extrémité
La tolérance du diamètre extérieur (DO) a une incidence directe sur l'adaptation du tube aux embouts en céramique et au matériel de montage. Lorsque le diamètre extérieur varie de plus de ±0,15 mm, les bouchons d'extrémité risquent de ne pas être étanches, ce qui entraîne des fuites ou des contraintes mécaniques. Cela peut entraîner une défaillance précoce, en particulier dans les environnements à cycle élevé.
Des études sur le terrain montrent que les tubes dont les tolérances de diamètre extérieur sont inférieures à ±0,15 mm conservent une meilleure intégrité de l'étanchéité et réduisent les défaillances liées à la séparation du bouchon jusqu'à 30%. La norme ISO 2768 classe moyenne recommande cette tolérance pour la plupart des applications industrielles. Un diamètre extérieur constant garantit également que le matériel de montage s'accroche solidement au tube, évitant ainsi tout mouvement pendant les cycles thermiques.
Pour résumer l'impact de la tolérance au DO, considérons les points clés suivants :
La tolérance étroite du diamètre extérieur (±0,15 mm) améliore l'étanchéité de l'embout.
Un bon ajustement réduit les contraintes mécaniques et les taux de défaillance
Le diamètre extérieur constant permet un montage fiable et un fonctionnement sûr
Exigences d'uniformité de l'épaisseur de la paroi pour la constance de la température
L'uniformité de l'épaisseur de la paroi garantit une distribution uniforme de la chaleur sur toute la longueur des éléments chauffants à tubes de quartz. Des variations supérieures à ±10% peuvent créer des points chauds et froids, entraînant un chauffage inégal et une diminution de la qualité du produit. Par exemple, un tube spécifié à 3,0 ±0,2 mm maintient la cohérence de la température et empêche toute surchauffe localisée.
Les données industrielles montrent que les tubes dont l'épaisseur de paroi est uniforme permettent d'obtenir une uniformité de température de ±6°C sur de longs réseaux de chauffage. Ce niveau de contrôle permet d'obtenir des taux de qualité élevés au premier passage dans des applications telles que le revêtement et le traitement des matières plastiques. Une mauvaise uniformité, en revanche, peut entraîner des variations de température allant jusqu'à ±18°C, ce qui se traduit par des défauts et une augmentation des taux de rebut.
Le tableau ci-dessous met en évidence la relation entre l'uniformité de l'épaisseur de la paroi et la constance de la température :
Paramètres | Entrée typique | Unités / Limites |
---|---|---|
Épaisseur de la paroi | 3.0 ±0.2 | mm |
Uniformité | ±10% | Ligne directrice ISO 2768 |
Variation de la température | ±6 | °C (sur l'ensemble du réseau) |
Spécifications de rectitude pour maintenir la sécurité du dégagement de la bobine
La tolérance de rectitude garantit que le serpentin chauffant maintient une distance sûre et constante par rapport à la paroi du tube. Un écart supérieur à 0,3 mm par mètre peut amener le serpentin à toucher la paroi, ce qui crée des points chauds et augmente le risque de défaillance du tube. Le maintien d'une rectitude inférieure à cette limite permet d'éviter les courts-circuits électriques et un chauffage inégal.
Les fabricants utilisent des techniques de formage et d'inspection de précision pour maintenir la rectitude dans les limites des spécifications. Ce contrôle permet un fonctionnement sûr, en particulier dans les conceptions à haute densité de watts où le jeu entre la bobine et la paroi est critique. Les données recueillies sur le terrain dans plus de 8 900 installations montrent que les tubes dont les écarts de rectitude sont inférieurs à 0,3 mm/m réduisent les défaillances par point chaud de 22%.
Les principaux enseignements à tirer des spécifications relatives à la rectitude sont les suivants :
La rectitude <0,3 mm/m évite le contact des bobines et les points chauds
Le formage de précision assure un jeu constant de la bobine
L'amélioration de la rectitude réduit les taux de défaillance dans les applications exigeantes
Pourquoi la distance entre la bobine et le mur détermine-t-elle la densité maximale de watts en toute sécurité ?
L'espace entre la bobine et la paroi joue un rôle essentiel dans la sécurité de fonctionnement des éléments chauffants à tube de quartz. Cet espace détermine la puissance que l'élément peut supporter avant de surchauffer ou de tomber en panne. Les ingénieurs doivent comprendre comment le jeu affecte la distribution de la température et la stabilité du matériau afin d'éviter une défaillance prématurée du tube.
Calcul de la distance requise par rapport à la bobine Densité en watts
Les ingénieurs calculent l'espace minimum entre le serpentin et la paroi en fonction de la densité en watts du serpentin de chauffage. Les densités de puissance plus élevées nécessitent des jeux plus importants pour éviter que la surface interne du tube n'atteigne des températures dangereuses. Par exemple, un espace libre de 2,0 mm permet de supporter jusqu'à 40 W/pouce, tandis qu'un espace libre de 3,0 mm permet un fonctionnement sûr à 60 W/pouce.
Il existe une relation linéaire entre la densité de watts et l'espace libre requis. Pour chaque watt supplémentaire par pouce, le jeu doit augmenter d'environ 0,06 mm. Cet ajustement permet de maintenir la température de la surface interne en dessous du seuil de dévitrification, ce qui prolonge la durée de vie du tube et réduit les taux de défaillance.
Le tableau ci-dessous résume la relation entre le dégagement de la bobine et la densité maximale de watts en toute sécurité :
Dégagement de la bobine (mm) | Densité maximale de watts (W/pouce) | Durée de vie prévue du tube (heures) |
---|---|---|
2.0 | 40 | 7,000-8,000 |
2.5 | 50 | 8,500-9,500 |
3.0 | 60 | 10,000+ |
Mécanismes de formation des points chauds et distribution des températures
Les points chauds se forment lorsque certaines zones de l'élément chauffant deviennent beaucoup plus chaudes que d'autres. Une répartition inégale de la chaleur ou un blindage par des supports peuvent être à l'origine de ces températures élevées localisées. Ces points chauds accélèrent l'oxydation et la dégradation des matériaux, ce qui peut entraîner un emballement thermique et une défaillance rapide.
En cours de fonctionnement, le différents taux de transfert de chaleur du quartz et les matériaux de soutien peuvent créer des zones où la chaleur s'accumule. Le transfert thermique lent de certains supports emprisonne la chaleur, augmentant la température dans des zones spécifiques. Cette répartition inégale de la température augmente le risque de défaillance du tube, en particulier à des densités de watt élevées.
Pour aider les ingénieurs à gérer les risques liés aux points chauds, il convient de prendre en compte les points suivants :
Les points chauds accélèrent l'oxydation et la dégradation des matériaux
Une répartition inégale de la chaleur augmente le risque de défaillance
Un dégagement correct de la bobine réduit la formation de points chauds
Températures de seuil de dévitrification pour différentes conditions de fonctionnement
Les tubes de quartz peuvent subir une dévitrification, un processus au cours duquel la structure du verre se transforme en formes cristallines à des températures élevées. Cette transformation se fait généralement ne se produit pas en dessous de 1000°C. Les taux de dévitrification augmentent avec les températures élevées et la teneur en hydroxyles du quartz.
La contamination de la surface et les facteurs environnementaux, tels que l'oxygène et la vapeur d'eau, influencent également la dévitrification. La vitesse de croissance des phases cristallines dépend de la température, de la viscosité du quartz et de la présence de contaminants. Les ingénieurs doivent maintenir la température de la surface interne du tube en dessous du seuil de dévitrification afin de préserver la transparence et la résistance du tube.
Le tableau suivant présente les principaux facteurs influençant la dévitrification :
Facteur | Effet sur la dévitrification |
---|---|
Température >1000°C | Augmentation du risque de transformation |
Teneur élevée en hydroxyle | Accélère la dévitrification |
Contamination de la surface | Favorise la nucléation |
Oxygène/vapeur d'eau | Augmente le taux de croissance des cristaux |
Quelles sont les tolérances de fabrication qui permettent une production fiable en grande quantité ?
Les fabricants doivent contrôler les tolérances pour assurer une production fiable et en grande quantité d'éléments chauffants à tube de quartz. Des dimensions cohérentes, des surfaces lisses et une géométrie d'extrémité précise permettent de réduire les erreurs d'assemblage et d'améliorer la qualité des produits. Ces tolérances favorisent également les processus automatisés et réduisent le risque de défaillance en cours de fonctionnement.
Exigences en matière d'état de surface pour prévenir les défaillances dues à la concentration de contraintes
La finition de la surface joue un rôle essentiel dans la durabilité des tubes de quartz. Une surface lisse réduit le risque de concentrations de contraintes pouvant entraîner des fissures pendant les cycles de chauffage et de refroidissement. Les fabricants recommandent une rugosité de surface de Ra ≤ 0,8 μm pour les tubes en quartz de haute pureté, qui favorise à la fois un nettoyage facile et une étanchéité fiable.
Une surface plus rugueuse peut piéger des contaminants et créer des microfissures, qui sont le point de départ de fractures plus importantes sous l'effet de la contrainte thermique. Un polissage et une inspection cohérents permettent de maintenir la finition requise. De nombreuses lignes de production utilisent des capteurs automatisés pour vérifier la qualité de la surface avant l'assemblage.
Le tableau suivant résume les principales exigences en matière d'état de surface et leur impact :
Exigence | Spécifications |
---|---|
Rugosité de surface recommandée | Ra ≤ 0,8 μm (haute pureté) |
Acceptable pour les autres | Supérieure à Ra ≤ 0,8 μm |
Surfaces lisses | Facilite le nettoyage et l'étanchéité |

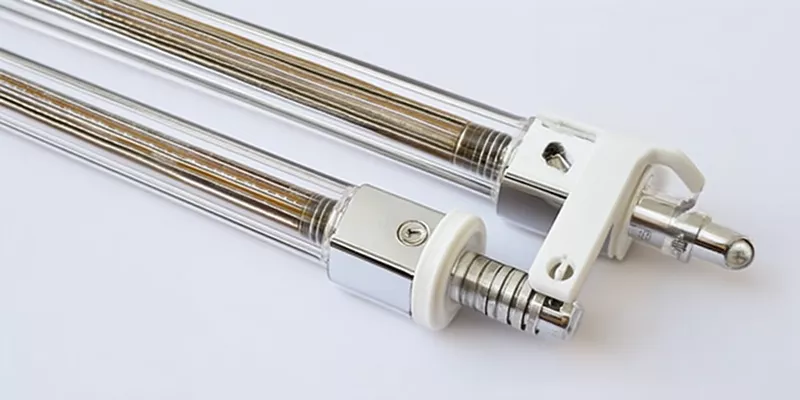

Impact de l'équerrage de l'extrémité sur l'intégrité de l'adhérence du bouchon en céramique
L'équerrage de l'extrémité garantit que les bouchons céramiques adhèrent solidement au tube. Si l'extrémité du tube n'est pas d'équerre, le bouchon risque de ne pas s'emboîter uniformément, ce qui peut entraîner des concentrations de contraintes et une rupture précoce de l'adhérence. Les fabricants spécifient généralement une tolérance d'équerrage de ±0,5° pour maintenir une distribution uniforme des contraintes.
Une extrémité carrée permet à l'adhésif ou à la liaison verre-céramique de se répandre uniformément, réduisant ainsi le risque de fuites ou de séparation pendant les cycles thermiques. Des équipements de coupe et de meulage automatisés permettent d'atteindre cette précision. Les contrôles de qualité effectués à chaque étape réduisent encore le risque que des pièces non conformes parviennent à l'assemblage.
Pour souligner l'importance de l'équerrage des extrémités, il convient d'examiner les points suivants :
Les extrémités carrées améliorent la force d'adhérence du capuchon
La répartition uniforme des contraintes empêche les fuites
La découpe de précision réduit les défaillances d'assemblage
Mesures de contrôle statistique des processus pour la cohérence dimensionnelle
Le contrôle statistique des processus (CSP) aide les fabricants à maintenir des tolérances strictes dans le cadre d'une production en grande série. En suivant des paramètres clés, tels que les tolérances dimensionnelles et la capacité du processus, ils peuvent rapidement identifier et corriger les écarts. Une tolérance dimensionnelle standard de ±0,05 mm permet d'assurer la cohérence de l'assemblage et des performances du produit.
Le SPC utilise les données de chaque lot de production pour suivre les tendances et repérer les problèmes potentiels avant qu'ils n'affectent la qualité. Les fabricants exigent souvent un indice de capabilité du processus (Cpk) d'au moins 1,33 pour les dimensions critiques. Cette approche permet de réduire les taux de rebut et de garantir que la plupart des tubes répondent à des spécifications strictes.
Le tableau ci-dessous résume les mesures SPC courantes et leur rôle dans le contrôle de la qualité :
Métrique | Valeur |
---|---|
Tolérances dimensionnelles | ±0,05 mm standard |
Comment les spécifications des marchés publics doivent-elles prendre en compte la durabilité des cycles thermiques ?
Les équipes chargées des achats doivent tenir compte de la durabilité des cycles thermiques lorsqu'elles spécifient des éléments chauffants à tube de quartz pour un usage industriel. La fiabilité des performances lors de cycles répétés de chauffage et de refroidissement dépend de tests stricts, de la vérification des matériaux et d'un recuit approprié. Ces étapes permettent d'éviter les défaillances prématurées et de garantir une longue durée de vie dans les environnements exigeants.
ASTM C1525 Exigences relatives aux essais de choc thermique pour les applications cycliques
Les essais de choc thermique permettent de vérifier que les tubes de quartz peuvent survivre à des changements rapides de température sans se fissurer ou se casser. L'essai La norme ASTM C1525 évalue Il s'agit de chauffer des échantillons à des températures élevées, puis de les tremper dans l'eau. Ce processus simule les conditions extrêmes rencontrées dans de nombreuses applications de chauffage industriel.
Les fabricants chauffent les tubes de quartz dans un four, puis les plongent rapidement dans un bain d'eau. Après refroidissement, les techniciens inspectent chaque tube à la recherche de fissures ou d'éclats visibles et utilisent des méthodes non destructives pour vérifier l'absence de défauts cachés. Cette approche garantit que seuls les tubes présentant une résistance avérée aux chocs thermiques atteignent la ligne de production.
Un résumé du processus de test ASTM C1525 figure ci-dessous :
Étape | Objectif |
---|---|
Chauffer à haute température | Simuler le stress opérationnel |
Trempe à l'eau | Induire un choc thermique rapide |
Inspection visuelle/ND | Détecter les fissures et les défauts internes |
Vérification du coefficient de dilatation thermique et limites de variation des lots
Les tubes en quartz doivent conserver leur stabilité dimensionnelle au cours de cycles de chauffage répétés. Le coefficient de dilatation thermique mesure l'ampleur de la dilatation du matériau lorsqu'il est chauffé. Les spécifications d'achat doivent exiger la vérification de cette propriété pour chaque lot de production afin de garantir des performances constantes.
Un coefficient de dilatation faible et constant (≤0,55×10⁶/°C) permet d'éviter l'accumulation de contraintes et le désalignement en cours de fonctionnement. Les tests effectués selon les normes ASTM E831 confirment que chaque lot respecte les limites requises. Cela réduit le risque de déformation ou de défaillance du tube causé par les cycles thermiques.
Pour souligner l'importance de cette spécification, il convient d'examiner les points suivants :
Le coefficient de dilatation constant évite les tensions et les désalignements.
La vérification des lots garantit la fiabilité des performances
Les tests effectués selon la norme ASTM E831 contribuent au contrôle de la qualité.
Exigences en matière de documentation sur le recuit pour garantir un matériau sans contrainte
Un recuit approprié élimine les tensions internes des tubes de quartz, ce qui les rend plus résistants à la fissuration pendant les cycles thermiques. Après la croissance des cristaux, les fabricants réduisent progressivement la température du four pour permettre au matériau de se détendre. Ce processus améliore les propriétés mécaniques et électriques.
Les équipes chargées des achats doivent demander des documents confirmant que chaque lot a subi un recuit contrôlé. Il s'agit notamment de détails sur le profil de température et la vitesse de refroidissement utilisés pendant la production. Ces documents permettent de s'assurer que les tubes sont exempts de contraintes résiduelles et qu'ils sont prêts pour des applications exigeantes.
Le tableau ci-dessous résume le processus de recuit et ses avantages :
Processus | Description |
---|---|
Cristallisation | Croissance contrôlée de cristaux de quartz |
Recuit | Refroidissement progressif pour minimiser les contraintes internes et les défauts |
Résultat | Résistance mécanique et fiabilité électrique accrues pour les cycles thermiques |
La sélection de la bonne épaisseur de paroi et des tolérances serrées pour les éléments chauffants à tubes de quartz permet d'améliorer la fiabilité, la sécurité et la qualité du processus. Les ingénieurs peuvent utiliser la liste de contrôle suivante pour guider leurs décisions :
L'épaisseur uniforme des parois assure un chauffage stable et une longue durée de vie.
Des dimensions constantes permettent d'éviter les fuites et les vibrations indésirables.
L'usinage précis améliore à la fois la fiabilité et la sécurité.
La stabilité de la fabrication garantit une qualité prévisible dans toutes les applications.
Le contrôle permanent de la qualité et la vérification des fournisseurs restent essentiels pour les utilisations critiques.
FAQ
Quelle est l'épaisseur idéale de la paroi des éléments chauffants à tube de quartz ?
L'épaisseur idéale de la paroi est comprise entre 0,10 et 0,15 fois le diamètre extérieur du tube. Ce rapport permet d'équilibrer les contraintes thermiques et mécaniques, réduisant ainsi le risque de fissuration ou de défaillance en cours de fonctionnement.
Conseil : Toujours vérifier les exigences spécifiques à l'application avant de finaliser l'épaisseur de la paroi.
Pourquoi les tolérances dimensionnelles sont-elles importantes dans les tubes d'éléments chauffants ?
Les tolérances dimensionnelles garantissent un ajustement correct avec les capuchons d'extrémité et le matériel de montage. Des tolérances serrées, telles que ±0,15 mm pour le diamètre extérieur, permettent d'éviter les fuites, les défauts d'alignement et les défaillances précoces des tubes.
Type de tolérance | Valeur recommandée |
---|---|
Tolérance OD | ±0,15 mm |
Uniformité des murs | ±10% |
Comment l'espace entre la bobine et la paroi affecte-t-il les performances du tube ?
Un espace suffisant entre la bobine et la paroi permet d'éviter les points chauds et la surchauffe. Une distance minimale de 2,0 mm permet un fonctionnement sûr à 40 W/pouce, tandis que des distances plus importantes permettent des densités de watts plus élevées.
Points clés :
Prévient les points chauds
Prolonge la durée de vie du tube
Prise en charge d'une densité de watt plus élevée
Quel test permet de s'assurer que les tubes résistent aux cycles thermiques ?
L'essai de choc thermique ASTM C1525 vérifie la durabilité des tubes en cas de changements rapides de température. Les fabricants chauffent et trempent les tubes, puis vérifient qu'il n'y a pas de fissures. La réussite de ce test confirme que le tube peut supporter des cycles répétés de chauffage et de refroidissement.
Une mauvaise uniformité de l'épaisseur de la paroi peut-elle être à l'origine de défaillances ?
Oui. Une épaisseur de paroi non uniforme crée des différences de température, entraînant des concentrations de contraintes et des défaillances précoces. L'uniformité à ±10% permet de maintenir un chauffage constant et de prolonger la durée de vie.
Remarque : Les tubes uniformes présentent une durée de vie plus longue de 55% dans les études de terrain.
