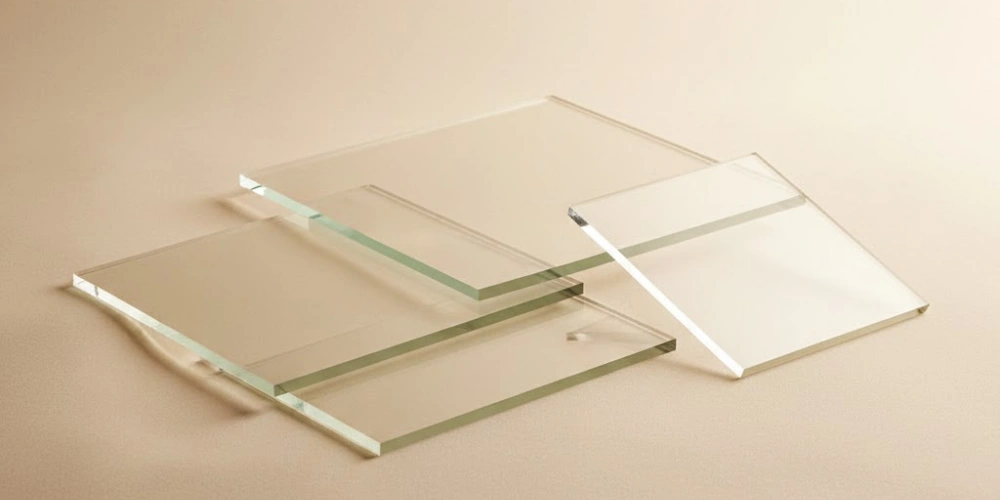

Plaques de quartz sur mesure ou dimensions standard pour les systèmes optiques de précision

Les systèmes optiques de précision ne présentent pas de défaillances dues à une conception déficiente, mais à une incompatibilité des matériaux. Lorsque les substrats standard ne parviennent pas à répondre aux exigences géométriques ou spectrales, une perte de performances est inévitable.

Les substrats en silice fondue occupent une place essentielle dans l'instrumentation optique et industrielle ; pourtant, le choix entre les formats standard proposés en catalogue et les solutions sur mesure n'est que rarement simple. Cet article présente une comparaison technique rigoureuse portant sur les tolérances dimensionnelles, la compatibilité des revêtements, les exigences spécifiques à chaque application et les performances optiques mesurables. Il fournit ainsi aux ingénieurs et aux intégrateurs de systèmes les bases paramétriques nécessaires pour déterminer si le recours à des produits disponibles en stock ou à une fabrication sur mesure constitue la solution la plus appropriée pour un assemblage optique donné.

Cette comparaison s'appuie sur des normes de fabrication optique reconnues, des données de caractérisation des matériaux et des données documentées sur les performances dans les gammes de longueurs d'onde UV, visible et proche infrarouge. Chaque section aborde un aspect technique distinct de cette décision, pour aboutir à une liste de contrôle pratique préalable à la spécification qui synthétise l'ensemble du cadre analytique sous une forme exploitable.

---

Les limites optiques et dimensionnelles des plaques standard en silice fondue

Les plaques en silice fondue du catalogue standard constituent la référence par rapport à laquelle tout écart spécifique à une application doit être mesuré. Déterminer avec précision où s'arrête cette référence est la condition préalable à tout processus rationnel de sélection d'un substrat.

Les plaques en silice fondue disponibles dans le commerce sont fabriquées dans différentes gammes de dimensions, couvrant généralement des diamètres circulaires allant de 10 mm à 150 mm et des formats rectangulaires allant de 10 × 10 mm à 100 × 100 mm. Les épaisseurs proposées sont également divisées en valeurs discrètes, les plus courantes étant 0,5 mm, 1 mm, 2 mm, 3 mm et 5 mm. La qualité de surface des articles standard du catalogue est généralement spécifiée à 60-40 « scratch-dig » selon la norme MIL-PRF-13830B, avec une planéité de surface comprise entre λ/4 et λ/10 à 632,8 nm. Les tolérances de parallélisme pour les produits disponibles en stock se situent généralement entre 1 et 5 minutes d’arc, et les tolérances de diamètre ou de bord sont maintenues entre ±0,1 mm et ±0,25 mm selon le niveau du fournisseur.

Ces limites ne sont pas arbitraires : elles reflètent les contraintes économiques de la production à grand volume, où les cycles de polissage, le débit d’inspection et l’utilisation des matières premières sont optimisés pour garantir une production reproductible dans un espace de paramètres défini. À l’intérieur de cet espace, les plaques standard offrent des performances fiables. En dehors de cet espace, les hypothèses de performance s'effondrent rapidement, et la substitution d’un substrat standard non optimal introduit des sources d’erreurs systémiques qui restent souvent invisibles jusqu’à ce que l’intégration au niveau du système les mette en évidence.

L'uniformité de l'indice de réfraction de la silice fondue de qualité standard est généralement spécifiée à Δn < 5 × 10⁻⁵ sur toute l'ouverture effective. Pour les applications d’imagerie à faible cohérence ou à large bande, cela s’avère souvent suffisant. Cependant, pour les applications interférométriques, holographiques ou laser à largeur de raie étroite, où les marges d’erreur de front d’onde se mesurent en milli-ondes, même ce niveau d’inhomogénéité globale représente une contribution non négligeable à l’erreur totale de front d’onde du système. Les articles standard du catalogue ne proposent pas de certification d’uniformité de l’indice spécifique à chaque lot, ce qui signifie que l’ingénieur doit intégrer cette incertitude dans les budgets d’erreur du système sans disposer de données empiriques permettant de la limiter.

---

Les limites des plaques en silice fondue standard dans les systèmes de haute précision

Les contraintes dimensionnelles et spectrales des systèmes optiques de précision dépassent souvent ce que peuvent offrir les produits disponibles en catalogue. Les limites structurelles des substrats standard ne découlent pas d’une insuffisance des matériaux, mais de la rigidité inhérente à une production au format fixe — et il est essentiel, pour tout architecte de système travaillant avec des contraintes strictes en matière de performances optiques, de comprendre à quel moment ces limites se manifestent.

Rigidité dimensionnelle et conflits liés aux tolérances d'installation

Les sous-ensembles optiques intégrés dans des boîtiers mécaniques, des brides à vide ou des supports multiaxiaux imposent des contraintes géométriques qui sont entièrement déterminées par la conception mécanique — et non par les produits disponibles dans les catalogues de substrats.

Les plaques circulaires standard en silice fondue sont généralement soumises à des tolérances de diamètre extérieur comprises entre ±0,1 mm et ±0,25 mm., ce qui correspond à une variation diamétrale pouvant atteindre 0,5 mm sur toute la plage. Dans un hublot sous vide étanchéifié par un joint torique, où le diamètre de la rainure est usiné avec une précision de ±0,05 mm, ce décalage entraîne soit une étanchéité incomplète, soit une interférence mécanique — deux problèmes qui ne peuvent être résolus sans une refabrication de l’optique ou du boîtier. Dans la pratique, le boîtier n’est pratiquement jamais réusiné, ce qui signifie que l’optique doit être remplacée. De plus, Les tolérances de parallélisme des plaques standard, souvent spécifiées entre 1 et 5 minutes d'arc, se traduisent directement par une déviation angulaire du faisceau au niveau de chaque surface de transmission — pour une plaque de 3 mm d'épaisseur présentant une erreur de parallélisme de 3 minutes d'arc, le faisceau transmis se déplace latéralement d'environ 2,6 µm par mètre de propagation, une erreur qui s'accumule de manière critique dans les conceptions de cavités repliées ou à passages multiples.

Il en résulte que toute interface mécanique de précision — qu'il s'agisse d'un support cinématique, d'un siège de fenêtre cryogénique ou d'une bride pour vide ultra-élevé — nécessite des substrats fabriqués selon des tolérances correspondant au plan mécanique, et non selon les tolérances propres à la production standard d'un fabricant.

Contraintes liées à la zone d'enduction sur les supports à format fixe

Les revêtements antireflets, hautement réfléchissants et séparateurs de faisceau appliqués sur des substrats de format standard sont déposés une fois la géométrie du substrat fixée, ce qui signifie que la zone de revêtement est limitée par l'ouverture offerte par la plaque standard — que cette ouverture coïncide ou non avec l'empreinte du faisceau optique dans l'application prévue.

Dans les systèmes optiques hors axe ou asymétriques, l'empreinte du faisceau sur le substrat n'est ni centrée ni circulaire, et la surface enduite utilisable d’une plaque standard peut s’étendre bien au-delà de la zone fonctionnelle du faisceau sur un axe, tout en étant insuffisante sur un autre. Il en résulte une situation où l’ouverture libre effective pour la transmission à travers le revêtement est réduite, et où la marge du faisceau — c’est-à-dire la distance entre le bord du faisceau et le bord de la zone revêtue — ne respecte pas la marge minimale de 2 mm généralement requise pour éviter les artefacts de diffusion au niveau des bords du revêtement. On a mesuré que les contributions dues à la diffusion au niveau des bords du revêtement introduisaient une lumière parasite dont l'intensité était comprise entre 10⁻³ et 10⁻⁴ de l'intensité maximale., ce qui nuit à des applications telles que la détection par fluorescence, la spectroscopie Raman et l'interférométrie à faible signal, où la suppression du bruit de fond est un facteur déterminant pour les performances.

De plus, la géométrie de dépôt dans les systèmes de revêtement à rotation planétaire optimise l'uniformité du film sur l'ensemble du diamètre du substrat. Lorsqu’un substrat de format standard est utilisé selon un angle oblique ou dans une position décalée latéralement au sein d’un assemblage à éléments multiples, l’uniformité du revêtement sur la zone fonctionnelle du faisceau peut s’écarter des spécifications, entraînant une non-uniformité de transmission dépendante de la longueur d’onde qui se propage à travers l’ensemble de la chaîne optique.

Exigences relatives aux ouvertures non circulaires et irrégulières

Une catégorie importante de systèmes optiques et optoélectroniques nécessite des géométries d'ouverture qui ne figurent dans aucun catalogue de produits standard : fentes rectangulaires, fenêtres elliptiques, ouvertures polygonales et plaques comportant des trous traversants usinés avec précision ou des éléments de fixation intégrés au substrat.

Les instruments spectraux, en particulier, imposent des formes d'ouverture dictées par la géométrie du réseau de détecteurs plutôt que par une quelconque convention issue des catalogues d'optiques. Un détecteur à matrice CCD linéaire ou à InGaAs peut nécessiter une fenêtre d'entrée en silice fondue d'une ouverture utile de 3 mm × 40 mm — un format auquel aucune plaque circulaire ou carrée standard ne peut se rapprocher sans provoquer de vignettage sur les bords de la matrice. De même, Les chambres à vide multiports utilisées dans les équipements de gravure par plasma et de dépôt chimique en phase vapeur nécessitent des hublots dotés de profils extérieurs non standard. pour s'adapter à des configurations de brides de raccordement qui ne respectent pas les diamètres optiques standard. Dans les configurations documentées d'outillage pour semi-conducteurs, plaques de quartz sur mesure Les spécifications relatives aux fenêtres d'affichage présentant des géométries de bride asymétriques sont exigées dans plus de 60% des cas examinés lors des audits d'intégration des systèmes.

La fabrication de ces géométries nécessite un profilage CNC par jet d'eau ou au laser du substrat poli, suivi d'une finition des bords ; ces opérations sont, par définition, exclues de la production standard proposée dans les catalogues et ne sont disponibles que dans le cadre de processus de fabrication sur mesure.

Contraintes d'épaisseur et leur impact sur l'erreur de front d'onde

Les valeurs d'épaisseur discrètes proposées dans les catalogues standard de silice fondue imposent une contrainte de conception quantifiée à tout système dans lequel l'épaisseur du substrat est une variable déterminante pour les performances — notamment les éléments dispersifs, les composants d'étalons et les fenêtres de transmission sensibles à la cohérence.

La différence de chemin optique (OPD) introduite par une plaque plane-parallèle d'indice de réfraction n et d'épaisseur t, à incidence normale, est donnée par : OPD = (n – 1) × t, et pour la silice fondue à 589 nm, où n = 1,4584, un écart de 1 mm par rapport à l'épaisseur optimale prévue entraîne un décalage de l'OPD de 0,458 mm — ce qui dépasse de loin la longueur de cohérence de la plupart des sources laser à bande étroite. Dans étalon de Fabry-Pérot¹ configurations dans lesquelles la plage spectrale libre est déterminée par la formule FSR = c / (2 × n × t), Une erreur d'épaisseur de ±0,1 mm dans un étalon en silice fondue de 3 mm entraîne un décalage de la longueur d'onde de résonance (FSR) d'environ 1,61 TP3T à 1 550 nm. — une erreur suffisante pour faire sortir les pics de transmission de la bande passante cible de la canalisation UIT dans les applications de multiplexage dense par répartition en longueur d'onde. Les produits standard disponibles au catalogue, d’une épaisseur de 3 mm, ne peuvent garantir la tolérance d’épaisseur de ±0,02 mm généralement requise pour de telles configurations, car leurs tolérances d’épaisseur sont spécifiées entre ±0,1 mm et ±0,2 mm — soit une tolérance cinq à dix fois supérieure à celle exigée pour les étalons.

---

Cas de figure nécessitant des plaques de quartz sur mesure plutôt que des modèles standard

Au-delà des contraintes liées aux dimensions et aux revêtements, certains environnements d'application imposent des contraintes au niveau du système si spécifiques qu'aucun produit standard ne peut y répondre de par sa conception même. Ces scénarios constituent l'argument technique le plus probant en faveur des substrats sur mesure, et ils se présentent avec une régularité avérée dans les domaines du traitement des semi-conducteurs, de l'intégration de systèmes laser, de l'instrumentation spectroscopique et des charges utiles optiques pour l'aérospatiale.

Fenêtres de chambres à vide pour équipements de dépôt de semi-conducteurs et de couches minces

Les chambres de dépôt physique en phase vapeur et de dépôt chimique en phase vapeur fonctionnent sous des régimes de pression compris entre 10⁻³ et 10⁻⁹ Torr, ce qui impose aux vitres d'observation des exigences d'étanchéité déterminées exclusivement par la géométrie de la bride et les caractéristiques de dégazage du matériau utilisé.

Les taux de dégazage de la silice fondue ont été mesurés à environ 10⁻¹⁰ Torr·L·s⁻¹·cm⁻² après 24 heures de pompage à température ambiante., ce qui en fait l'un des matériaux optiques présentant le plus faible dégazage du marché et un choix privilégié pour la fabrication de fenêtres d'observation compatibles UHV. Cependant, la compatibilité UHV ne dépend pas uniquement des propriétés du matériau : elle exige également que la géométrie du substrat corresponde aux dimensions de la rainure d’étanchéité avec une tolérance de ±0,05 mm, que le profil des bords soit chanfreiné pour éviter toute concentration de contraintes au niveau du contact avec le joint, et que la surface au sein de la zone d’étanchéité respecte une spécification de planéité de λ/4 ou mieux afin de garantir l’adhérence du joint métallique ou élastomère. Aucune plaque standard de catalogue ne combine cet ensemble de spécifications géométriques et de surface en un seul produit.

Dans les configurations des outils de processus documentées et examinées lors de la qualification de la chambre, des plaques de quartz sur mesure présentant des tolérances de diamètre extérieur de ±0,025 mm et un parallélisme inférieur à 30 secondes d'arc étaient requises. sur plus de 70% de positions de fenêtre d'observation évaluées. L'alternative — l'utilisation d'une cale sous une plaque standard pour assurer l'étanchéité — présentait un risque de contamination par des particules au niveau de l'interface de la cale, ce qui était incompatible avec les exigences de propreté des nœuds de processus inférieurs à 10 nm.

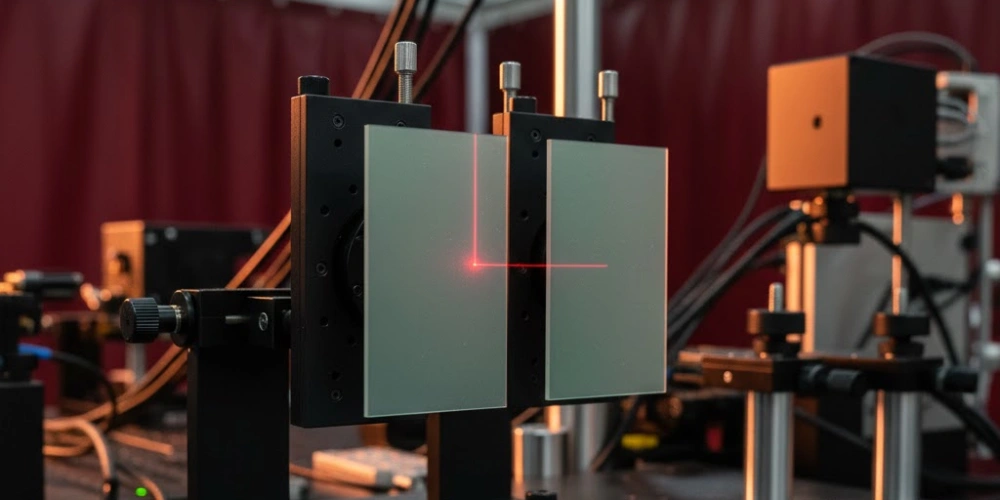

Composants optiques intégrés dans les systèmes laser

Les systèmes laser à haute puissance — notamment les plateformes de découpe industrielle, les oscillateurs scientifiques Ti:saphir et les configurations Nd:YAG pulsées — intègrent des plaques de silice fondue servant de substrats de guidage du faisceau, de réflecteurs partiels et de bases de coupleurs de sortie, pour lesquelles la contribution du substrat à la longueur du chemin optique de la cavité doit être spécifiée avec précision.

La contribution à la longueur du trajet optique d'une plaque de silice fondue à incidence normale est donnée par : OPL = n × t, et pour une cavité d'oscillateur femtoseconde de 800 nm où la compensation de la dispersion nécessite une gestion de la dispersion du retard de groupe (GDD) à un niveau de ±10 fs², une erreur d'épaisseur de seulement 0,1 mm dans un substrat en silice fondue entraîne un écart de GDD d'environ 3,5 fs², ce qui consomme 351 TP3T du budget total de GDD dans un seul composant. Les plaques de quartz sur mesure, fabriquées avec des tolérances d'épaisseur de ±0,02 mm, ne constituent donc pas un luxe en termes de performances, mais une exigence indispensable à la stabilité de la cavité. dans les systèmes à impulsions ultra-courtes. De plus, lorsque les énergies d’impulsion dépassent 1 mJ et que les fréquences de répétition sont supérieures à 1 kHz, l’empreinte du faisceau sur le substrat s’écarte souvent de la symétrie circulaire en raison des optiques de mise en forme du faisceau situées en amont, ce qui nécessite des ouvertures de substrat adaptées au profil réel du faisceau plutôt qu’aux formats circulaires disponibles dans le stock standard.

La combinaison d'un contrôle précis de l'épaisseur, d'une géométrie d'ouverture adaptée et d'une qualité de surface résistante aux dommages causés par le laser — généralement de l'ordre de 10⁻⁵ en termes de rayures et d'entailles pour les applications à haute puissance — ne peut être obtenue que grâce à des processus de fabrication sur mesure, dans lesquels chaque spécification est traitée indépendamment et vérifiée par rapport à la conception du système.

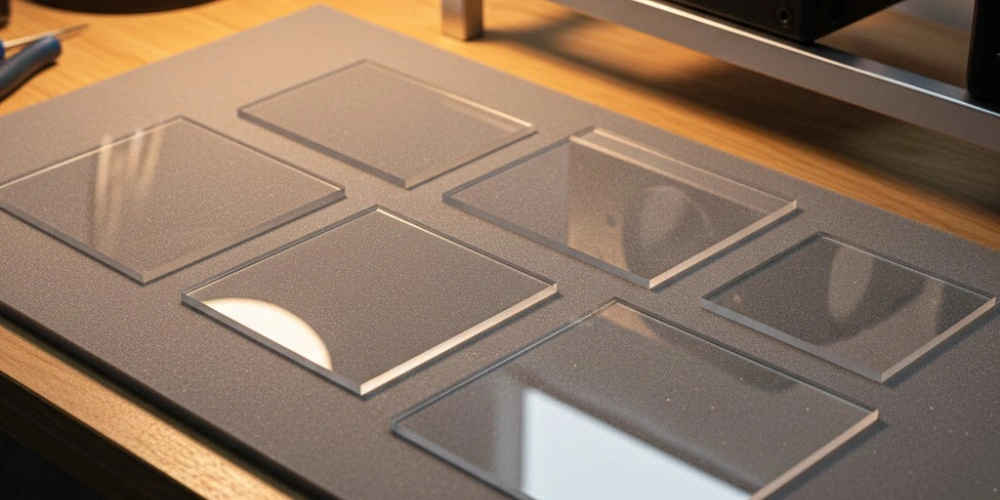

Configurations d'ouverture personnalisées pour les instruments spectroscopiques

Les instruments spectroscopiques — notamment les spectromètres à réseau, les systèmes infrarouges à transformée de Fourier et les spectromètres d'absorption à cavité amplifiée — imposent des contraintes d'ouverture dictées par la géométrie de l'élément dispersif, la configuration du réseau de détecteurs et les exigences de cohérence spatiale de l'optique de collecte.

Dans une conception type de spectromètre à réseau couvrant la plage de 200 à 2 500 nm et équipée d'un détecteur linéaire InGaAs à 512 éléments, l'ouverture libre de la fenêtre d'entrée est spécifiée comme étant de 4 mm × 38 mm — un format nécessitant des substrats rectangulaires sur mesure en silice fondue, dotés de bords polis et d’une figure de surface de λ/10 sur toute l’ouverture libre. La dimension de 38 mm dépasse de 52% le format carré standard de 25 mm × 25 mm, ce qui signifie qu’aucun article standard du catalogue ne peut fournir l’ouverture sans vignettage requise. De plus, l'uniformité spatiale de la transmission sur la dimension de 38 mm doit être maintenue à ±0,51 TP3T près afin d'éviter l'apparition de gradients d'intensité artificiels dans le spectre enregistré — une exigence d’uniformité qui impose un polissage contrôlé sur l’ensemble de la surface du substrat, et non pas uniquement sur la zone centrale couverte par une plaque standard de petit format.

Dans les configurations à cavité amplifiée, telles que la spectroscopie d'absorption à cavité amplifiée par rétroaction optique (OF-CEAS), les fenêtres d'entrée et de sortie de la cavité doivent en outre respecter une spécification d'angle de coin inférieur à 30 secondes d'arc afin d'empêcher les franges de l'étalon de moduler la ligne de base d'absorption à des amplitudes dépassant la limite de détection de la mesure.

Fenêtres optiques homologuées pour une utilisation aérienne et spatiale, soumises à des contraintes de masse

Les charges utiles optiques intégrées à des plateformes aériennes — notamment les imageurs hyperspectraux montés sur des drones, les charges utiles des ballons stratosphériques et les instruments de télédétection par satellite — imposent des contraintes simultanées en matière de transparence optique, de robustesse mécanique et de masse des composants, auxquelles il n'est pas possible de répondre en choisissant parmi les géométries standard proposées dans les catalogues.

La silice fondue a une densité de 2,20 g/cm³, et pour une fenêtre circulaire de 80 mm de diamètre, une plaque standard de 5 mm d’épaisseur présente une masse d’environ 55 g. Dans un instrument satellitaire soumis à un budget de masse où l’allocation totale pour l’ensemble optique est de 200 g, une seule fenêtre de 55 g consomme 27,51 TP3T du budget total. En optant pour une plaque de quartz sur mesure d’une épaisseur de 2,5 mm — ce qui est faisable lorsque l’analyse des contraintes mécaniques confirme une résistance à la pression suffisante —, la masse de la fenêtre est ramenée à 27,5 g, ce qui permet de récupérer 27,5 g sur le budget de masse. Cependant, les plaques standard proposées dans le catalogue ne sont pas disponibles en épaisseur de 2,5 mm et en diamètre de 80 mm., ce qui fait de la fabrication sur mesure la seule solution permettant de respecter à la fois les spécifications de performances optiques et celles relatives à la masse. Les plaques de quartz sur mesure destinées à une utilisation spatiale nécessitent en outre une certification des matériaux spécifique à chaque lot, des cartes interférométriques individuelles de la forme de la surface, ainsi qu’une documentation relative à la propreté conforme à la norme ECSS-Q-ST-70-01 — autant d’éléments qui ne sont pas disponibles via les circuits commerciaux habituels.

---

Caractéristiques techniques propres aux plaques en quartz sur mesure

Conçus selon des exigences spécifiques plutôt que selon les conventions de la production en série, les substrats sur mesure ouvrent un espace paramétrique totalement inaccessible par le biais d’une sélection sur catalogue. Les spécifications réalisables dans le cadre d’une production sur mesure diffèrent des offres standard non seulement par leur ampleur, mais aussi par leur nature — elles représentent en effet des limites qualitatives en termes de capacités qui déterminent la faisabilité du système.

Tolérances dimensionnelles au-delà des limites indiquées dans le catalogue

Les capacités en matière de tolérances offertes par la fabrication sur mesure de précision diffèrent de celles de la production sur catalogue d'un ordre de grandeur pour chaque paramètre géométrique, et cette différence constitue la principale justification technique du recours à des spécifications sur mesure dans les systèmes optiques de haute précision.

La fabrication sur mesure de pièces en silice fondue permet systématiquement d'obtenir des tolérances de diamètre extérieur comprises entre ±0,01 mm et ±0,025 mm., contre les ±0,1 mm à ±0,25 mm habituels pour les plaques standard du catalogue — une amélioration décuplée qui s’avère déterminante pour toute interface mécanique nécessitant un ajustement précis. Les tolérances d’épaisseur dans la production sur mesure atteignent ±0,01 mm à ±0,02 mm, contre les ±0,1 mm à ±0,2 mm standard, ce qui permet le contrôle précis de la longueur du chemin optique requis pour les applications d’étalons, d’interférométrie et de compensation dispersive. Le parallélisme des plaques fabriquées sur mesure peut être obtenu à des niveaux inférieurs à 10 secondes d'arc. — contre 1 à 5 minutes d'arc pour les éléments de catalogue standard — soit une amélioration de 6 à 30 fois supérieure qui réduit directement l'erreur d'inclinaison du front d'onde transmis dans les systèmes d'imagerie et de détection cohérente.

Ces capacités en matière de tolérances ont pour conséquence concrète de permettre de commander des plaques de quartz sur mesure qui correspondent à un plan mécanique avec la même précision que n'importe quel autre composant usiné d'un ensemble d'instruments, éliminant ainsi les cycles de calage, de réglage et de réalignement itératifs qui surviennent lorsqu'une plaque standard est installée avec un désalignement géométrique résiduel.

Comparaison des tolérances dimensionnelles

Paramètres	Planches du catalogue standard	Plaques fabriquées sur mesure
Diamètre extérieur / Tolérance de longueur d'arête (mm)	de ±0,10 à ±0,25	de ±0,01 à ±0,025
Tolérance d'épaisseur (mm)	de ±0,10 à ±0,20	de ±0,01 à ±0,02
Parallélisme (secondes d'arc)	60 à 300	< 10
Perpendicularité des arêtes (minutes d'arc)	2 à 5	< 1
Tolérance de chanfrein / biseau (mm)	±0.3	±0.05

Paramètres relatifs à la forme et à la qualité de surface dans la production sur mesure

Dans le cadre de la production sur mesure, les spécifications relatives à l'aspect et à la qualité de surface ne se limitent pas aux différentes catégories proposées dans la production sur catalogue, et l'éventail complet des spécifications réalisables va bien au-delà de ce que peuvent offrir les tôles standard.

La forme de la surface — c'est-à-dire l'écart entre la surface polie et un plan parfait — est mesurable et certifiable au niveau de λ/20 (P-V à 632,8 nm) dans le cadre d'une fabrication sur mesure., ce qui correspond à un écart de surface physique de 31,6 nm sur toute l'ouverture effective. Les plaques standard proposées au catalogue sont généralement certifiées à λ/4 ou λ/10, ce qui correspond respectivement à des écarts de surface de 158 nm et 63,3 nm. Pour les applications où la précision du front d’onde est critique, telles que l’interférométrie de Fizeau, la combinaison de faisceaux cohérents et la détection du front d’onde en optique adaptative, la différence entre les erreurs de forme du substrat de λ/10 et de λ/20 se répercute directement sur le système rapport de Strehl²: une erreur de front d'onde transmis de l'ordre de λ/10 réduit le rapport de Strehl sur l'axe à environ 0,67, tandis qu'une erreur de l'ordre de λ/20 donne un rapport de Strehl supérieur à 0,90 pour une conception limitée par diffraction. La qualité de surface dans la production sur mesure atteint 10⁻⁵ scratch-dig, contre un rapport de 60/40 pour les plaques standard, une différence qui permet de réduire la diffusion de surface dans les applications laser à haute puissance de plus de deux ordres de grandeur par rapport aux substrats de qualité standard, d'après les données de mesure de la BRDF à 1 064 nm.

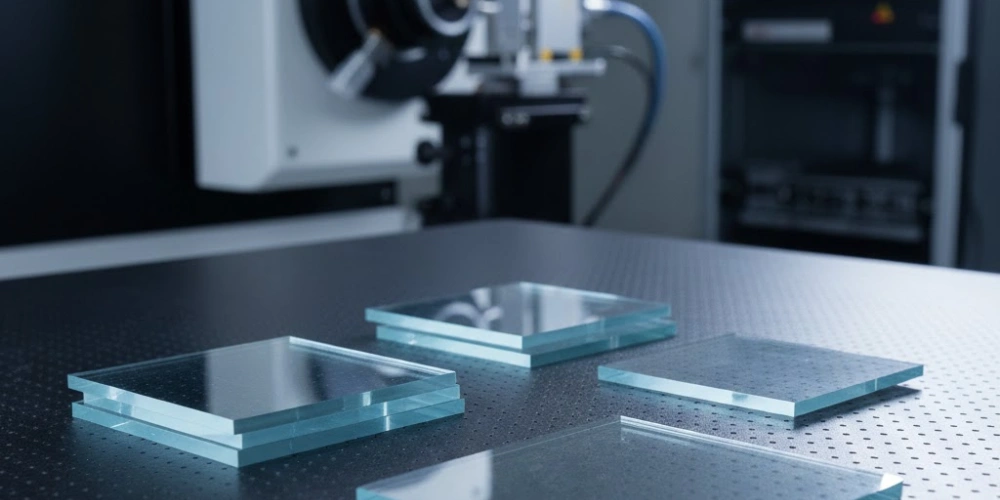

Les cartes de l’interféromètre de Fizeau fournies avec des substrats certifiés sur mesure fournissent à l’ingénieur des informations spatiales sur la répartition des erreurs de forme — en distinguant les erreurs de forme à basse fréquence spatiale (puissance, astigmatisme, coma) et les ondulations de fréquence spatiale moyenne — ce qui permet une évaluation des erreurs de front d’onde au niveau du système, ce qui est tout simplement impossible avec une simple valeur de spécification.

Comparaison des caractéristiques des surfaces

Spécifications	Catalogue standard	Fabrication sur mesure
Courbe P-V de surface (à 632,8 nm)	de λ/4 à λ/10	de λ/10 à λ/20
Qualité de surface (rayures et piqûres)	de 60-40 à 80-50	10-5 à 40-20
Erreur de front d'onde transmise (λ)	λ/4 (valeur typique)	de λ/10 à λ/20
Rugosité de surface Ra (nm)	1 à 3	< 0.5
Certification des cartes interférométriques	Indisponible	Disponible à l'unité

Choix de la nuance de matériau pour des applications sur mesure

La possibilité de préciser la nuance du matériau au moment de la commande — et de recevoir un certificat de conformité spécifique au lot confirmant la conformité — est une fonctionnalité propre à la fabrication sur mesure qui n'a pas d'équivalent dans l'approvisionnement standard à partir d'un catalogue.

La silice fondue JGS1, caractérisée par une teneur en hydroxyle (OH) comprise entre 800 et 1 200 ppm, offre une transmission interne supérieure à 85% à 193 nm. et constitue le matériau idéal pour les optiques de lithographie dans l'ultraviolet profond, les fenêtres pour lasers excimères et les substrats destinés à la spectroscopie dans le VUV. Le JGS2, dont la teneur en OH est inférieure à 30 ppm, présente une absorption inférieure à 0,002 cm⁻¹ dans la plage de 2,0 à 2,7 µm, ce qui en fait le choix privilégié pour la spectroscopie dans le proche infrarouge et les applications de détection couplées à des fibres optiques fonctionnant aux longueurs d’onde des télécommunications. La silice fondue synthétique, produite par dépôt chimique en phase vapeur plutôt que par fusion de quartz naturel, présente des niveaux d’impuretés métalliques inférieurs à 1 ppm et une teneur en OH contrôlable de 1 000 ppm, ce qui permet de définir avec précision les performances UV et IR au sein d’une même nuance de matériau. Dans le cadre de la fabrication sur mesure, l'ingénieur précise non seulement la catégorie de matériau, mais aussi la nuance spécifique, la plage de teneur en OH et la certification de lot requise. — un niveau de traçabilité des matériaux qui constitue le fondement de tout processus sérieux de gestion de la qualité des systèmes optiques.

Spécifications relatives à la qualité des matériaux

Grade	Teneur en OH (ppm)	Coupure UV (nm)	Seuil d'absorption IR (µm)	Application primaire
JGS1	800–1 200	~150	~2.5	UV profond, laser à excimère
JGS2	< 30	~165	~3.5	Spectroscopie NIR, Télécommunications
Synthétique (UV)	< 1	~150	~2.5	Qualité laser, haute puissance
Synthétique (IR)	> 1 000	~165	~4.0	Détection dans l'infrarouge moyen

---

Les coûts cachés liés à l'utilisation forcée de plaques standard dans des applications non standard

L'installation d'un substrat de format standard dans une application qui dépasse les limites de ses spécifications n'élimine pas le déficit de performance : elle ne fait que reporter son coût à une phase ultérieure et plus coûteuse du cycle de vie du projet.

Décalage dimensionnel et cycles de retouche. Lorsqu’une plaque standard présentant une tolérance d’épaisseur de ±0,2 mm est installée dans une cavité où l’épaisseur doit être maintenue à ±0,05 mm, le système échoue aux tests de réception ou fonctionne en deçà des spécifications. Dans les deux cas, le substrat doit être retiré et remplacé, ce qui entraîne des coûts de main-d'œuvre liés à la réintégration, un temps de réalignement, ainsi que le risque que les composants en aval aient subi des contraintes ou aient été contaminés lors de l'intégration défaillante. Dans les programmes documentés d'intégration de systèmes laser, les cycles de retouche liés aux substrats et dus à des non-conformités dimensionnelles standard des plaques ont entraîné un allongement des délais d'intégration de 2 à 6 semaines par position de cavité concernée., le coût de la main-d'œuvre nécessaire à la retouche dépassant souvent de trois à cinq fois la différence entre le prix d'une tôle standard et celui d'une fabrication sur mesure.

Pertes de performances optiques et consommation du budget d'erreur. Un substrat de qualité standard installé dans une position critique pour le front d'onde contribue, par l'ensemble de ses erreurs de forme de surface, au bilan d'erreur du front d'onde du système. Si le système est conçu avec une marge d’erreur de front d’onde de λ/10 pour chaque élément transmissif et que la plaque installée présente une erreur de λ/4 — ce qui est courant pour les articles standard du catalogue —, l’erreur excédentaire de λ/6,7 doit être compensée en resserrant les tolérances sur d’autres éléments ou acceptée comme un déficit de performance permanent. Dans les instruments interférométriques où l'incertitude de mesure est directement proportionnelle à la qualité du front d'onde, une erreur de λ/4 sur un substrat standard, par rapport à une erreur de λ/10 sur un substrat fabriqué sur mesure, se traduit par une multiplication par 2,5 du seuil de bruit de mesure., une conséquence qui n'apparaît pas dans les registres des marchés publics mais qui transparaît pleinement dans les données relatives aux performances du système.

Défaillance des joints et risque de contamination dans les applications sous vide. Les tolérances de diamètre extérieur des plaques standard, de ±0,25 mm, sont incompatibles avec les tolérances de ±0,05 mm des rainures de joints toriques usinées avec précision dans les ensembles de hublots UHV. Le défaut d’étanchéité qui en résulte entraîne des taux de fuite qui, bien qu’ils puissent être inférieurs aux seuils de détection du vide grossier, sont suffisants pour introduire une contamination par des hydrocarbures dans les environnements de traitement fonctionnant à des pressions inférieures à 10⁻⁸ Torr. Un seul incident de contamination dans une chambre de dépôt de semi-conducteurs nécessite un cycle complet de purge, de cuisson et de requalification de la chambre. — un résultat dont le coût opérationnel dépasse de loin les économies réalisées en choisissant une plaque standard plutôt qu’un substrat sur mesure aux dimensions contrôlées.

Pertes dues à la redéposition du revêtement. Lorsqu'une plaque standard installée dans un système de revêtement échoue au test de transmission au niveau du système en raison d'un désalignement de l'ouverture entre l'empreinte du faisceau et la zone revêtue, la plaque doit être décapée puis revêtue à nouveau — à condition que le substrat résiste aux produits chimiques de décapage sans subir de dommages en surface. Le décapage et la réapplication du revêtement antireflet allongent la durée du cycle de 5 à 15 jours ouvrés par lot. et entraîne un risque de dégradation de la qualité de surface dû au procédé de décapage chimique, en particulier sur les substrats pour lesquels la rugosité de surface doit être inférieure à un angström.

---

Tests de performance optique pour des plaques de quartz sur mesure dans les principales plages de longueurs d'onde

Sur l'ensemble du spectre, de l'ultraviolet lointain à l'infrarouge moyen, les performances optiques des substrats en silice fondue sont déterminées par la pureté du matériau, la qualité de la surface et la précision de fabrication, ce qui permet de distinguer les plaques fabriquées sur mesure des articles standard proposés dans les catalogues, et ce dans chaque bande de longueur d'onde. Ce sont les données de performances mesurées — et non les affirmations figurant dans les fiches techniques — qui définissent ce qui est réalisable et ce sur quoi un concepteur de système peut compter dans la pratique.

Transmission des rayons ultraviolets et seuil de détérioration des plaques de qualité UV

Les performances dans le domaine de l'ultraviolet de la silice fondue constituent la propriété qui la distingue le plus nettement de tous les autres matériaux optiques concurrents, et le niveau de performance spécifique pouvant être atteint dépend de manière déterminante de la qualité du matériau et de la qualité de la surface — deux paramètres qui ne peuvent être définis avec précision que dans le cadre d'une fabrication sur mesure.

Le JGS1 et la silice fondue synthétique de qualité UV offrent une transmission interne comprise entre 85 et 90% à 193 nm (longueur d'onde du laser excimère ArF) pour un échantillon de 10 mm d'épaisseur, contrairement au verre borosilicaté qui devient opaque en dessous d'environ 300 nm. À 248 nm (excimère KrF), la transmission dépasse 92% pour la même épaisseur, et à 266 nm (Nd:YAG quadruplé), la transmission interne dépasse 95%. Le seuil de détérioration induite par laser (LIDT) des plaques de quartz sur mesure de qualité UV à 193 nm a été mesuré entre 15 et 25 mJ/cm² (durée d'impulsion de 10 ns). en utilisant des protocoles d’essai individuels conformes à la norme ISO 21254, la qualité de surface étant le facteur déterminant principal — Les surfaces 10-5 « scratch-dig » présentent systématiquement des valeurs LIDT supérieures de 40 à 601 TP3T à celles des surfaces 60-40 dans des conditions de fluence équivalentes, telles que mesurées par interférométrie photothermique à chemin commun au niveau du site d'endommagement.

La résistance à la solarisation de la silice fondue de qualité UV — c'est-à-dire sa capacité à conserver sa transmission lors d'une exposition prolongée aux UV — dépend également de la teneur en OH ; le matériau JGS1 à forte teneur en OH présente ainsi une résistance supérieure à la solarisation, grâce au rôle joué par les liaisons Si-OH dans l'inhibition de la formation de centres de couleur au niveau des sites de défauts ponctuels.

Données relatives à la transmission des UV et au LIDT

Qualité des matériaux	Transmission à 193 nm (%)	Transmission à 248 nm (%)	LIDT à 193 nm, 10 ns (mJ/cm²)	Qualité de surface
JGS1 (épaisseur : 10 mm)	85-90	92–95	15–25	10-5 Personnalisé
JGS1 (épaisseur : 10 mm)	80-85	88–92	9–14	60-40 Standard
Synthétique, résistant aux UV	87–92	93–96	18–28	10-5 Personnalisé
BK7 (référence)	< 5	45–55	Non applicable	60-40

Stabilité de la transmission dans le spectre visible et dans le proche infrarouge

Dans le domaine du visible et du proche infrarouge, les performances de transmission de la silice fondue se caractérisent par une uniformité et une stabilité exceptionnelles qui la placent au-dessus du verre BK7 et la rendent compétitive face au saphir sur la majeure partie de la gamme de longueurs d'onde concernée, tout en offrant des avantages pratiques significatifs en termes de flexibilité géométrique du substrat.

La silice fondue présente une transmission interne supérieure à 92% sur toute la plage de longueurs d'onde comprise entre 400 et 2 000 nm pour un échantillon de 10 mm d’épaisseur, avec une uniformité de l’indice de réfraction pouvant atteindre Δn < 5 × 10⁻⁶ sur une ouverture de 100 mm grâce à une fabrication sur mesure de haute précision — contre un Δn < 5 × 10⁻⁵ typique des matériaux standard proposés au catalogue. Cette amélioration d’un ordre de grandeur de l’uniformité de l’indice se répercute directement sur la qualité du front d’onde transmis : une uniformité de l'indice de réfraction de 5 × 10⁻⁶ sur une plaque de 3 mm d'épaisseur entraîne une erreur de front d'onde inférieure à λ/100 à 633 nm, contre λ/10 pour la même épaisseur avec une uniformité de matériau de qualité standard. Dans les applications interférométriques aux longueurs d'onde des télécommunications (1 310 nm, 1 550 nm), l'erreur de front d'onde transmis de la silice fondue fabriquée sur mesure avec un Δn < 5 × 10⁻⁶ est systématiquement inférieure à λ/50. sur des ouvertures libres de 80 mm, d'après les mesures effectuées à l'aide de l'interféromètre GPI de Zygo, telles que rapportées dans les données publiées relatives à la qualification des composants.

Mesures comparatives de transmission à 1 064 nm — le laser Nd:YAG — indiquent que les plaques de quartz sur mesure présentent une transmission de 99,2 à 99,51 TP3T par face (avant revêtement), contre 98,8 à 99,11 TP3T pour les articles standard du catalogue, une différence attribuable à des dommages résiduels sous-superficiels résultant de cycles de polissage moins agressifs dans la production standard.

Comparaison de la transmission dans le spectre visible et dans le proche infrarouge

Longueur d'onde (nm)	Silice fondue sur mesure (%)	Étalon en silice fondue (%)	Verre BK7 (%)	Sapphire (%)
400	93.5	91.8	91.2	85.0
633	93.8	92.5	92.0	86.5
1064	93.9	92.9	91.5	87.2
1550	93.7	92.6	88.3	87.8
2000	91.2	89.5	72.0	86.0

Stabilité thermique et uniformité de l'indice de réfraction dans les conditions de fonctionnement

Le comportement thermique de la silice fondue dans les conditions d'exploitation est la propriété qui la rend irremplaçable dans les systèmes laser à haute puissance, les instruments déployés dans l'espace et les équipements de mesure de précision soumis à des cycles thermiques — et l'avantage en termes de performances des plaques fabriquées sur mesure dans ce domaine est amplifié par la forme initiale plus précise de la surface, qui est conservée même sous contrainte thermique.

La silice fondue présente un coefficient de dilatation thermique (CTE) de 0,55 × 10⁻⁶ /K, contre 7,1 × 10⁻⁶ /K pour le BK7 et 5,3 × 10⁻⁶ /K pour le saphir — un avantage 13 fois supérieur à celui du BK7, qui détermine directement la variation de la forme de la surface induite thermiquement sous l'effet d'une charge thermique. Pour une plaque de quartz sur mesure de 100 mm de diamètre et 5 mm d’épaisseur soumise à un gradient de température de 50 °C sur son diamètre, la variation de puissance induite thermiquement est d’environ 0,028 λ (à 633 nm) — une contribution négligeable au bilan d’erreur du front d’onde. Une plaque équivalente en BK7 soumise au même gradient contribuerait à hauteur de 0,36 λ de puissance induite thermiquement — ce qui suffirait à faire passer un système limité par diffraction à un rapport de Strehl de 0,67. Le coefficient thermo-optique dn/dT de la silice fondue à 589 nm est de 1,28 × 10⁻⁵ /K, et pour un substrat de 3 mm d'épaisseur, une variation de température de 10 °C entraîne une variation du chemin optique de 3,84 × 10⁻⁴ mm, ce qui équivaut à 0,61 λ à 633 nm.

Dans le cas des instruments déployés dans l'espace soumis à des cycles thermiques compris entre −40 °C et +80 °C, l’avantage en termes de CTE (coefficient de dilatation thermique) des substrats en silice fondue sur mesure par rapport aux autres matériaux empêche l’accumulation de contraintes cycliques au niveau de l’interface substrat-support, qui entraîne une dégradation progressive de la forme de la surface après des variations thermiques répétées — un mode de défaillance observé sur des ensembles de fenêtres à base de BK7 après moins de 50 cycles thermiques.

Comparaison des propriétés thermiques

Propriété	Silice fondue	Verre BK7	Saphir	Borosilicate
CTE (×10⁻⁶ /K)	0.55	7.10	5.30	3.25
dn/dT à 589 nm (×10⁻⁵ /K)	1.28	2.40	1.32	1.10
Température maximale d'utilisation en continu (°C)	1000	500	1600	460
Résistance aux chocs thermiques	Excellent	Modéré	Bon	Bon
Rupture sous contrainte cyclique (cycles)	> 1 000	< 50	> 500	> 200

---

Pourquoi les plaques de quartz sur mesure TOQUARTZ répondent aux exigences strictes des applications

Une fois les arguments paramétriques en faveur de la fabrication sur mesure établis – qu’il s’agisse des tolérances dimensionnelles, des exigences spécifiques à l’application ou des performances optiques résolues en longueur d’onde –, la question pratique qui se pose est de savoir quel fournisseur de fabrication est en mesure de respecter ces spécifications avec la cohérence et la qualité de documentation requises par le développement de systèmes optiques de précision. TOQUARTZ répond à cette question grâce à une gamme définie de nuances de matériaux, à des capacités de tolérancement vérifiées et à une gamme de géométries prise en charge qui couvre l'ensemble des exigences analysées dans cet article.

Nuances de matériaux et normes de pureté disponibles auprès de TOQUARTZ

TOQUARTZ propose des plaques de quartz sur mesure disponibles en quatre catégories de matériaux principales, chacune étant destinée à une plage de performances spécifique définie par la bande de transmission, la compatibilité laser et le niveau de pureté du matériau.

La gamme JGS1 de qualité UV présente une teneur en OH comprise entre 800 et 1 200 ppm, avec une transmission interne certifiée supérieure à 85% à 193 nm., ce qui le rend adapté aux applications dans le domaine de l'optique des lasers excimères, de la lithographie dans l'ultraviolet profond et de la spectroscopie dans le violet-ultraviolet. La qualité JGS2 optimisée pour le NIR maintient la teneur en OH en dessous de 30 ppm, ce qui atténue la bande d’absorption OH à 2,73 µm et étend la transmission utilisable jusqu’à environ 3,5 µm — configuration requise pour la détection des gaz à l’état de traces dans l’atmosphère et tomographie par cohérence optique³ aux longueurs d'onde étendues. Les nuances de silice fondue synthétique sont disponibles à la fois en version optimisée pour les UV (OH 1 000 ppm), avec une teneur totale en impuretés métalliques inférieure à 1 ppm, confirmée par analyse ICP-MS pour chaque lot. Chaque commande sur mesure est accompagnée d'un certificat de conformité spécifique au lot, notamment la mesure de l'indice de réfraction à 589 nm, la vérification de la teneur en OH par FTIR et la mesure de la transmission sur la plage de longueurs d'onde spécifiée pour le matériau — une documentation qui n'est pas disponible via les canaux de vente standard.

Gamme de matériaux TOQUARTZ

Grade	Teneur en OH (ppm)	Coupure UV (nm)	NIR Edge (µm)	Certification fournie
JGS1, qualité UV	800–1 200	~150	~2.5	Courbe de transmission de l'OH par FTIR
JGS2, catégorie NIR	< 30	~165	~3.5	Courbe de transmission de l'OH par FTIR
UV synthétique	< 1	~150	~2.5	ICP-MS, FTIR, indice de réfraction
IR synthétique	> 1 000	~165	~4.0	ICP-MS, FTIR, transmission

Capacités en matière de tolérances dimensionnelles et optiques pour les commandes sur mesure

Les possibilités de tolérances offertes par les plaques de quartz sur mesure TOQUARTZ couvrent l'ensemble des exigences de précision identifiées dans cette analyse — des pièces de rechange de précision standard aux substrats de qualité interférométrique dotés d'une certification Fizeau individuelle.

Les tolérances d'épaisseur vont de ±0,10 mm (qualité de série) à ±0,01 mm (qualité de précision), couvrant toute la gamme, des applications de remplacement standard aux composants pour étalons et cavités. Les tolérances de diamètre extérieur et de longueur d'arête atteignent ±0,01 mm dans la production de précision, répondant ainsi aux exigences d'ajustement des brides de hublots UHV et des montures de lentilles cinématiques. Le parallélisme peut être obtenu avec une précision supérieure à 10 secondes d'arc, et La qualité de la surface est certifiée à λ/20 P-V à 632,8 nm, avec des cartes d'interféromètre de Fizeau fournies individuellement pour chaque pièce. — y compris des données de répartition spatiale permettant de distinguer les erreurs de forme d’ordre inférieur des contributions à fréquence spatiale moyenne. La qualité de surface à 10⁻⁵ rayures-fossés est disponible pour les spécifications de qualité laser et de qualité interférométrique ; les données de mesure BRDF sont disponibles sur demande pour les applications sensibles à la lumière parasite.

Capacités de TOQUARTZ en matière de tolérances personnalisées

Paramètres	Qualité de production	Qualité de précision	Qualité interférométrique
Tolérance d'épaisseur (mm)	±0.10	±0.05	±0.01
Diamètre / Tolérance des bords (mm)	±0.05	±0,025	±0.01
Parallélisme (arc-sec)	< 60	< 30	< 10
Figure P-V de surface (λ à 632,8 nm)	λ/4	λ/10	λ/20
Qualité de surface (rayures et piqûres)	60-40	40-20	10-5
Carte d'interféromètre individuel	Non	En option	Standard

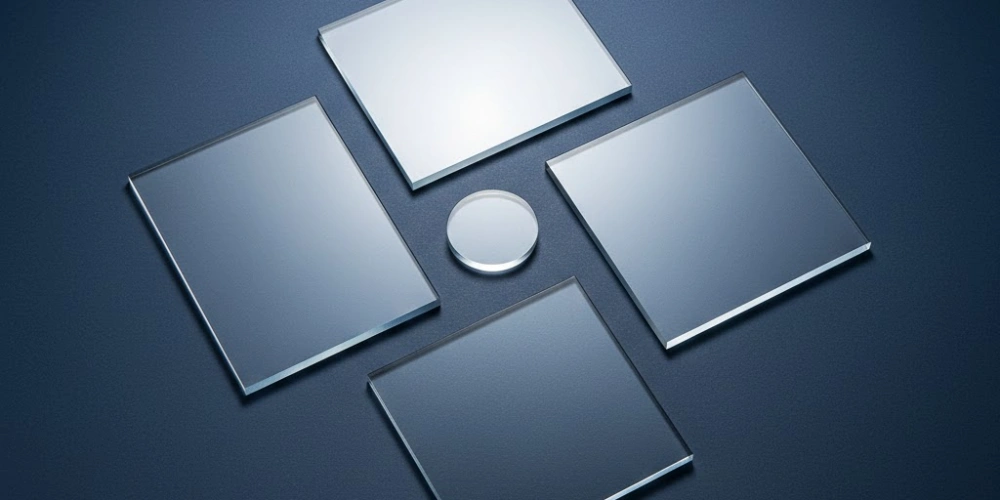

Géométries et formats pris en charge pour la fabrication sur mesure

Les capacités de fabrication sur mesure de TOQUARTZ couvrent l'ensemble des géométries d'ouverture répertoriées dans cette analyse — des formats circulaires et rectangulaires standard aux substrats non circulaires à profil de précision, en passant par les plaques à caractéristiques multiples intégrant des chanfreins, des biseaux et des trous traversants.

Les plaques circulaires sont disponibles dans des diamètres allant de 5 mm à 300 mm, couvrant toute la gamme, de la micro-optique couplée à la fibre optique aux miroirs secondaires de télescopes à grande ouverture. Les formats rectangulaires et carrés vont de 5 mm × 5 mm à 200 mm × 200 mm, avec des rapports d’aspect pouvant atteindre 10:1 pour les applications spectroscopiques à géométrie à fente. Les profils non circulaires — notamment les contours elliptiques, polygonaux et personnalisés définis par CAO — sont fabriqués par profilage CNC au jet d’eau, suivi d’un polissage des arêtes afin d’éliminer la zone affectée par la chaleur et de rétablir la perpendicularité des arêtes avec une précision de 1 minute d’arc. Les services de fabrication optionnels comprennent le chanfreinage de précision (de 0,1 mm à 2 mm, avec une tolérance de ±0,05 mm), le perçage au laser de trous traversants d'un diamètre minimal de 0,5 mm, ainsi que le pré-nettoyage des revêtements AR ou HR conformément à la norme de salle blanche de classe 10. — permettant de recevoir des substrats prêts à être revêtus immédiatement, sans étapes supplémentaires de préparation de surface.

Gamme de géométries et de formats prise en charge

Fonctionnalité	Spécifications
Plage de diamètres circulaires (mm)	5 à 300
Dimensions maximales rectangulaires (mm)	200 × 200
Rapport d'aspect minimal	1:1
Rapport d'aspect maximal	10:1
Profils non circulaires	Elliptiques, polygonaux, sur mesure (CAO)
Tolérance de chanfrein (mm)	±0.05
Diamètre minimal du trou traversant (mm)	0.5
Perpendicularité des arêtes (min d'arc)	< 1

---

Liste de contrôle avant de définir une plaque de quartz sur mesure pour votre système

Toute spécification de substrat sur mesure qui entre en phase de fabrication tout en comportant une ambiguïté non résolue entraîne une non-conformité lors de l'étape d'inspection. La liste de contrôle ci-dessous synthétise l'ensemble du cadre paramétrique développé tout au long de cet article en un ensemble minimal de variables qui doivent être définies avant qu'une spécification de plaque de quartz sur mesure prête à la fabrication puisse être émise.

• Plage de longueurs d'onde et nuance de matériau — Vérifiez si la longueur d’onde d’application se situe dans le domaine de l’ultraviolet profond ( 2 µm, nécessitant du JGS2 ou de l’IR synthétique), ou dans le domaine du visible/IR standard, où les deux qualités sont adaptées. Précisez la plage de teneur en OH si l’application est sensible à la bande d’absorption à 2,73 µm.

• Géométrie extérieure et tolérances dimensionnelles — Définissez la forme de l'ouverture (circulaire, rectangulaire, elliptique, personnalisée), toutes les dimensions linéaires ainsi que les tolérances dimensionnelles requises pour l'interface mécanique. Faites la distinction entre l'ouverture utile fonctionnelle et le contour total du substrat, et précisez les éventuels chanfreins, biseaux ou trous traversants en indiquant leurs tolérances de position et de taille.

• Épaisseur et parallélisme — Indiquez l'épaisseur nominale, la tolérance d'épaisseur admissible (±0,01 mm pour les applications d'étalons ou de cavités, ±0,05 mm pour la transmission générale) et le parallélisme requis en secondes d'arc. Pour les applications cohérentes, précisez en outre l'angle de coin maximal admissible par rapport à la longueur de cohérence de la source.

• Erreur de forme de surface et erreur de front d'onde transmis — Précisez la figure de surface P-V en unités de λ à la longueur d'onde d'essai (généralement 632,8 nm), et indiquez si cette spécification s'applique au front d'onde réfléchi (figure de surface) ou au front d'onde transmis (y compris les inhomogénéités du matériau). Pour les applications interférométriques, demandez des cartes de Fizeau individuelles avec décomposition en fréquences spatiales.

• Qualité de surface — Indiquez les spécifications requises en matière de résistance aux rayures conformément à la norme MIL-PRF-13830B. Pour les applications laser à haute puissance, précisez une valeur de 10⁻⁵ sur la face d’entrée et vérifiez si la face de sortie nécessite un traitement identique ou une spécification moins stricte.

• Seuil de dommages laser — Si l’application implique un rayonnement laser pulsé ou en onde continue (CW), préciser la LIDT minimale en mJ/cm² ou en W/cm², la durée d’impulsion, la longueur d’onde et la fréquence de répétition, et demandez au fabricant de confirmer si le niveau de qualité de surface et le revêtement (le cas échéant) permettent de respecter l’exigence de LIDT indiquée dans les conditions d’essai de la norme ISO 21254.

• Certification et documentation — Précisez le dossier documentaire requis : certificat de matériau spécifique au lot, carte interférométrique individuelle de la forme de la surface, courbe de transmission, mesure de la teneur en OH, niveau de propreté et toute qualification spécifique à l'application (compatibilité UHV, qualification spatiale ECSS, conformité aux spécifications MIL).

---

Conclusion

Les données techniques rassemblées dans cette analyse sont sans équivoque : les limites de performance des plaques en silice fondue standard disponibles sur le marché sont dictées par les contraintes économiques de production, et non par les exigences des systèmes optiques. Lorsque les contraintes liées à l’application — qu’il s’agisse des tolérances dimensionnelles, de la géométrie de l’ouverture, de la qualité de surface ou des performances spécifiques à une longueur d’onde — dépassent ces limites — comme c’est souvent le cas dans le traitement des semi-conducteurs, l’intégration de systèmes laser, la spectroscopie de précision et l’instrumentation aérospatiale —, les plaques de quartz sur mesure ne constituent pas une option haut de gamme, mais une nécessité technique. Les spécifications pouvant être obtenues grâce à une fabrication sur mesure — qu’il s’agisse de la géométrie, de la qualité de surface, de la qualité du matériau ou de la certification — constituent une extension qualitative des capacités plutôt qu’une simple amélioration progressive. Définir l’ensemble complet des paramètres avant de faire appel à un fabricant — en suivant le cadre de la liste de contrôle fournie ci-dessus — est la voie la plus fiable pour passer de la conception du système à la livraison d’un substrat conforme.

---

FAQ

La fabrication de plaques de quartz sur mesure n'est-elle justifiée que pour les commandes de production en grande série ?

Les plaques de quartz sur mesure sont fabriquées selon des spécifications dimensionnelles et optiques précises, quelle que soit la quantité commandée. Les quantités minimales de commande pour les substrats sur mesure auprès des fabricants de précision ont considérablement diminué, grâce à la flexibilité accrue des processus de polissage et de profilage CNC. Les commandes à l’unité ou en petites séries, d’une à dix pièces, sont couramment prises en charge par des fabricants spécialisés dans la silice fondue, ce qui rend les spécifications sur mesure économiquement viables dans les contextes de prototypage, de recherche et de production d’instruments en petites séries — et pas seulement pour la fabrication en grande série.

Quelle est la différence entre la silice fondue et le verre de quartz dans le domaine des applications optiques ?

La silice fondue et le verre de quartz sont tous deux constitués de dioxyde de silicium (SiO₂) amorphe, mais ils diffèrent par leur méthode de fabrication et leur degré de pureté. Le quartz naturel est fondu à partir du minéral de quartz cristallin, ce qui donne un matériau contenant des traces d’impuretés métalliques de l’ordre du ppm et une teneur en OH variable. La silice fondue synthétique est produite par dépôt chimique en phase vapeur à partir de tétrachlorure de silicium ou de silane, ce qui permet d’obtenir des niveaux d’impuretés métalliques inférieurs à 1 ppm et une teneur en OH contrôlable avec précision. Pour les applications optiques dans l’ultraviolet profond ou à des densités de puissance laser élevées, la silice fondue synthétique est le matériau de choix, tandis que le matériau issu de la fusion du quartz naturel (JGS1, JGS2) convient aux applications dans le visible et le proche infrarouge (NIR), où la différence de pureté n’affecte pas les performances dans les limites des spécifications.

Dans quelle mesure les caractéristiques de la surface d'un substrat influencent-elles l'erreur de front d'onde du système ?

L'erreur de front d'onde transmis (TWE) d'une plaque de silice fondue plane-parallèle résulte à la fois de la forme de surface des faces d'entrée et de sortie et de la non-uniformité de l'indice de réfraction dans la masse. Pour une plaque présentant une forme de surface de λ/10 sur chaque face et une uniformité d’indice de réfraction de Δn = 5 × 10⁻⁶ sur une épaisseur de 3 mm, la TWE totale est dominée par la forme de surface, qui contribue à hauteur d’environ λ/5 à 633 nm en double passage. Des substrats fabriqués sur mesure, certifiés à λ/20 par face avec Δn < 5 × 10⁻⁶, réduisent la contribution totale de l’erreur de front d’onde totale (TWE) à moins de λ/10, préservant ainsi le budget de front d’onde pour les autres éléments du système.

Les plaques de quartz sur mesure peuvent-elles être fournies avec des revêtements antireflets déjà appliqués ?

Oui — les substrats en silice fondue sur mesure peuvent être livrés avec des revêtements antireflets, à réflexion partielle ou passe-bande, déposés après le polissage final et la vérification dimensionnelle. Les spécifications du revêtement doivent être adaptées à la qualité de la surface du substrat, car les procédés de revêtement, notamment la pulvérisation par faisceau d’ions et l’évaporation par faisceau d’électrons, imposent des exigences en matière d’adhérence et de contraintes qui dépendent de la rugosité et de la propreté de la surface. Les substrats destinés à être revêtus après livraison par l’utilisateur final doivent faire l’objet d’une étape de pré-nettoyage conforme aux normes de salle blanche de classe 10 et être conditionnés dans des conteneurs à double scellage purgés à l’azote afin de préserver la propreté de la surface pendant le transport et le stockage.

---
