Was macht maßgefertigte Quarzrohre in UV-Systemen so leistungsfähig?

Quarzglas zeichnet sich durch UV-Transparenz, thermische Beständigkeit und chemische Inertheit aus, was es zum Standardwerkstoff für den professionellen Einsatz in UV-Anlagen macht. Dieser Artikel behandelt alle entscheidenden Spezifikationsparameter – vom Hydroxylgehalt über die Wandstärke bis hin zu den Endkonfigurationen und anwendungsspezifischen Toleranzen – und bietet Ingenieuren, Forschern und Systemintegratoren damit eine umfassende technische Referenz für die Bewertung und Inbetriebnahme von UV-tauglichen Quarzrohren.

Ob bei der UV-Sterilisation, der photochemischen Synthese oder der Halbleiterfertigung – die Leistungsgrenze eines jeden UV-Systems wird letztendlich durch die optische und dimensionale Qualität seiner Quarzkomponenten bestimmt. Das Verständnis dafür, welche Faktoren die Lichtdurchlässigkeit beeinflussen, wie verschiedene Wellenlängenbereiche unterschiedliche Anforderungen an das Material stellen und in welchen Bereichen handelsübliche Rohre regelmäßig zu kurz greifen, verschafft Planern die nötige Präzision, um kostspielige Leistungseinbußen des Systems zu vermeiden.

---

Warum Quarz in UV-Systemen herkömmlichem Glas überlegen ist

Unter allen transparenten anorganischen Materialien, die für optische UV-Komponenten zur Verfügung stehen, nimmt Quarzglas eine einzigartige Stellung ein, die weder Borosilikatglas noch Kalk-Natron-Glas über das gesamte UV-Spektrum hinweg erreichen kann.

Borosilikatglas – das Standardmaterial für die meisten Laborglasgeräte – weist eine scharfe UV-Sperrgrenze bei etwa 300 nm auf. Unterhalb dieser Schwelle absorbiert das Siliziumdioxid-Boroxid-Netzwerk UV-Photonen sehr stark, wodurch das Material für keimtötende UVC-Strahlung bei 254 nm sowie für Wellenlängen im tiefen UV-Bereich, die in der Halbleiter-Fotolithografie von entscheidender Bedeutung sind, praktisch undurchlässig wird. Schmelzquarz hingegen lässt nutzbare UV-Energie bereits ab einer Wellenlänge von 150 nm bis hin zum nahen Infrarot durch., ein Spektralfenster, das etwa viermal breiter ist als das von Borosilikatglas. Dieser Vorteil beruht auf der atomaren Struktur von reinem Siliziumdioxid: Die Bindungsenergie zwischen Si und O ist so hoch, dass die Photonenabsorption im UV-Bereich minimal ist, vorausgesetzt, metallische Verunreinigungen und Strukturfehler werden auf Werte im Sub-ppm-Bereich begrenzt.

Neben der spektralen Durchlässigkeit bietet Quarzglas zwei weitere Eigenschaften, mit denen Glas in anspruchsvollen UV-Anwendungen nicht mithalten kann. Erstens seine Der Wärmeausdehnungskoeffizient beträgt etwa 0,55 × 10⁻⁶/°C, verglichen mit 3,3 × 10⁻⁶/°C bei Borosilikatglas, was ihm eine außergewöhnliche Temperaturwechselbeständigkeit verleiht, wenn UV-Lampen wiederholt ein- und ausgeschaltet werden. Zweitens verhindert seine chemische Inertheit gegenüber Säuren (mit Ausnahme von Flusssäure), Oxidationsmitteln und wässrigen Umgebungen die Oberflächenzerstörung, die bei herkömmlichen Glashülsen in Wasseraufbereitungs- und Photoreaktoranwendungen zu einer fortschreitenden Trübung führt. Diese drei sich ergänzenden Vorteile – spektrale Breite, thermische Stabilität und chemische Beständigkeit – machen Quarzglas zum einzigen technisch vertretbaren Werkstoff für UV-Systeme, bei denen Leistung und Langlebigkeit unverzichtbar sind.

---

Entscheidende Faktoren, die die UV-Durchlässigkeit bei maßgefertigten Quarzrohren beeinflussen

Die Lichtdurchlässigkeit von Quarzglas ist keine feste Eigenschaft – sie ist ein zusammengesetztes Ergebnis, das von mindestens vier miteinander wechselwirkenden material- und geometriebezogenen Variablen bestimmt wird, von denen jede durch sorgfältige Festlegung von kundenspezifische Quarzrohre.

Die Betrachtung der UV-Durchlässigkeit als eine einzige Zahl als Spezifikation lässt die Mechanismen außer Acht, durch die die Photonendämpfung innerhalb der Wand eines Quarzrohrs tatsächlich stattfindet. Die Hydroxylionenkonzentration, die Wandstärke, die Oberflächenbeschaffenheit und die geometrische Konzentrizität tragen jeweils unabhängig voneinander – und in Kombination – dazu bei, welcher Anteil der UV-Energie letztendlich das Rohr verlässt und sein Ziel erreicht. Gerade weil diese Variablen miteinander interagieren, kann eine Röhre, die isoliert betrachtet ein Kriterium erfüllt, dennoch eine unzureichende Leistung erbringen, wenn benachbarte Parameter nicht spezifiziert werden.

Hydroxylgehalt und seine spektralen Auswirkungen

Die Konzentration der Hydroxylgruppen (OH) in Quarzglas ist der wichtigste einzelne Materialparameter für die UV-Durchlässigkeit unterhalb von 300 nm.

Synthetischer Quarz mit hohem OH-Gehalt, das typischerweise 100–1.000 ppm OH enthält, lässt Strahlung im Vakuum-Ultraviolettbereich (VUV) von 150–200 nm effizient durch, weist jedoch im Infrarotbereich Absorptionsbanden auf, deren Mitten bei etwa 2.730 nm liegen – ein Kompromiss, der für Systeme von Bedeutung ist, die UV- und thermische Bearbeitung kombinieren. Natürlicher oder synthetischer Quarz mit niedrigem OH-Gehalt, mit einem OH-Gehalt unter 10 ppm, ist für die Durchlässigkeit im Tief-UV- und Mittel-UV-Bereich von 200–300 nm bei minimalem Absorptionsverlust optimiert. Bei 254 nm – der primären keimtötenden Wellenlänge – kann eine Röhre mit niedrigem OH-Gehalt und einer Wandstärke von 1 mm Transmissionswerte von über 90% erreichen, während eine Röhre mit hohem OH-Gehalt und gleicher Geometrie bei derselben Wellenlänge aufgrund von OH-bedingten Absorptionsobertönen, die bis in den UV-Bereich reichen, möglicherweise nur 75–80% durchlässt.

Das von SEMI festgelegte und in der Quarzindustrie weit verbreitete Klassifizierungssystem für Handelswaren ordnet Typ I zu natürlich gewonnenem Quarzglas mit niedrigem OH-Gehalt, Typ II zu flammgeschmolzenem Naturquarz mit mäßigem OH-Gehalt, Typ III im Vergleich zu synthetisch hergestelltem Quarz mit hohem OH-Gehalt und Typ IV zu plasmageschmolzenem synthetischem Quarz mit kontrollierten, extrem niedrigen OH-Werten und Metallverunreinigungen unter 0,1 ppm. Speziell für keimtötende UVC-Anwendungen stellen Materialien des Typs I und des Typs IV die beiden vorherrschenden Optionen dar, wobei die Auswahl von Budgetvorgaben und der spezifischen Wellenlängenempfindlichkeit der jeweiligen Anwendung abhängt.

Die numerische Angabe des OH-Gehalts in einer Beschaffungszeichnung – anstatt sich auf allgemeine Formulierungen wie „Quarz in UV-Qualität“ zu verlassen – ist daher keine Formalität, sondern eine funktionale Anforderung, die unmittelbar darüber entscheidet, ob das Rohr über seine gesamte Lebensdauer hinweg die beabsichtigte Lichtdurchlässigkeit gewährleistet.

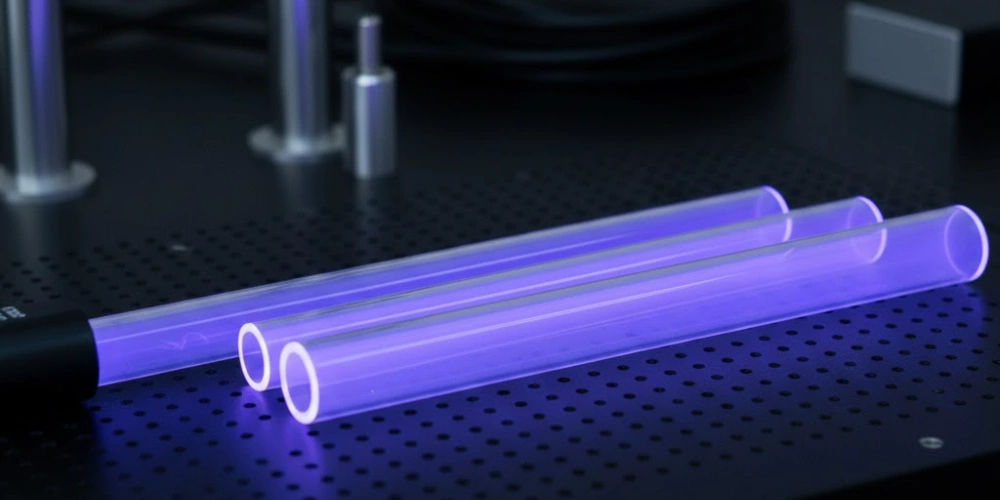

Wandstärke und ihr Einfluss auf die Photonendämpfung

Die Photonendämpfung durch die Wand eines Quarzrohrs erfolgt wie folgt Beer-Lambert¹ Verhalten: Die Durchlässigkeit nimmt mit zunehmender Weglänge durch das absorbierende Medium exponentiell ab.

Für ein Material mit einem Absorptionskoeffizienten α bei einer bestimmten Wellenlänge gilt: Durchlässigkeit T = e^(−α·d), wobei d die Wandstärke ist. Selbst bei hochreinem Quarzglas mit α-Werten von nur 0,002 cm⁻¹ bei 254 nm führt eine Verdopplung der Wandstärke von 1,5 mm auf 3,0 mm zu einer Verringerung der Durchlässigkeit bei dieser Wellenlänge um etwa 8–12 Prozentpunkte – ein Unterschied, der sich direkt in einer verringerten keimtötenden Dosis oder einer geringeren photochemischen Reaktionsgeschwindigkeit niederschlägt. Umgekehrt führen Wände, die dünner als 1,0 mm sind, zwar zu maximaler Durchlässigkeit, weisen jedoch eine strukturelle Instabilität auf, die sie für Installationen unter Druck oder mit Temperaturwechselbeanspruchung ungeeignet macht.

Bei der praktischen Auslegung von UV-Anlagen, Wandstärken zwischen 1,5 mm und 2,5 mm bilden den üblichen technischen Bereich für die meisten Anwendungen in der Wasseraufbereitung und bei Photoreaktoren, wobei ein Gleichgewicht zwischen Lichtdurchlässigkeit, mechanischer Festigkeit und Herstellbarkeit angestrebt wird. Bei Halbleiter-Inspektionssystemen hingegen können Wandstärken von nur 0,8 mm vorgeschrieben sein, da hier die Lichtdurchlässigkeit bei 193 nm oder 248 nm von entscheidender Bedeutung ist und die strukturellen Belastungen minimal sind. Die Angabe der Wandstärke in einer Zeichnung für ein kundenspezifisches Quarzrohr sollte stets mit einem Toleranzbereich versehen sein – typischerweise ±0,1 mm bis ±0,3 mm, je nach Rohrdurchmesser –, da Schwankungen der Wandstärke entlang der Rohrlänge zu einer Ungleichmäßigkeit der Durchlässigkeit führen, die die Homogenität der Bestrahlungsstärke in räumlich empfindlichen Anwendungen beeinträchtigt.

Die Anpassung der Wandstärke an das spezifische Dämpfungsbudget des UV-Systems – anstatt standardmäßig auf eine Standardwandstärke zurückzugreifen – ist einer der direktesten Hebel, die bei der Spezifizierung maßgeschneiderter Quarzröhren für leistungskritische Anlagen zur Verfügung stehen.

Normen für Oberflächenbeschaffenheit und optische Streuung

Der Zustand der Außen- und Innenfläche eines Quarzrohrs bestimmt den Anteil der einfallenden UV-Photonen, die gestreut statt durchgelassen werden – ein Verlustmechanismus, der sich grundlegend von der Absorption im Materialinneren unterscheidet.

Die Oberflächenrauheit, ausgedrückt als Ra (arithmetischer Mittelwert der Rauheit), führt zu mikroskopisch kleinen Facetten, die Photonen vom beabsichtigten Strahlengang ablenken. Eine feuerpolierte Oberfläche erreicht Ra-Werte im Bereich von 0,1–0,5 μm, wodurch bei UV-Wellenlängen über 200 nm nur minimale Streuverluste entstehen. Geschliffene Oberflächen mit Ra-Werten von 0,5–2,5 μm streuen messbar stärker und sind im Allgemeinen für Anwendungen ungeeignet, bei denen die Gleichmäßigkeit der Bestrahlungsstärke entscheidend ist. Optisch polierte Oberflächen, die einen Ra-Wert unter 0,05 μm erreichen, sind für Deep-UV-Halbleiteranwendungen reserviert, bei denen selbst Streuverluste im Subprozentbereich inakzeptabel sind.

Die Oberflächenbeschaffenheit der Stirnflächen ist ebenso entscheidend. A Endstück mit quadratischem Schnitt ohne Feuerpolierung führt Mikrokerben entlang der Schnittkante ein, die lokale Streuungen und potenzielle Spannungskonzentrationsstellen erzeugen. Feuerpolierte oder optisch polierte Stirnflächen beseitigen diese Defekte und verbessern zudem die Kompatibilität mit Dichtungssystemen aus Elastomeren und PTFE-Ferulen, bei denen eine glatte Stirnflächengeometrie erforderlich ist, um leckagefreie Kompressionsdichtungen zu erzielen. In Tauch-Photoreaktoren – bei denen das Quarzrohr in direktem Kontakt mit dem Reaktionsmedium steht – sollte die Rauheit Ra der Innenfläche auf ≤0,4 μm festgelegt werden, um die Anhaftung von Partikeln und die Bildung von Biofilmen zu verhindern, die die UV-Leistung im Laufe der Zeit zunehmend abschwächen würden.

Geometrische Toleranzen und Konzentrizität bei der optischen Leistung

Die Gleichmäßigkeit der Wandstärke – ausgedrückt als Konzentrizität oder Exzentrizität – ist ein geometrischer Parameter mit direkten optischen und thermischen Auswirkungen, der in den Spezifikationen für Quarzrohre häufig nicht berücksichtigt wird.

Exzentrizität, definiert als der Versatz zwischen dem Mittelpunkt des Außendurchmessers und dem Mittelpunkt des Innendurchmessers, führt dazu, dass die Wandstärke über den Rohrumfang hinweg kontinuierlich variiert. Bei einem Rohr mit einer Exzentrizität von 10% im Verhältnis zur Wandstärke – beispielsweise einem Versatz von 0,2 mm in der Mitte bei einem Rohr mit 2,0 mm Wandstärke – lässt der dünnste Abschnitt messbar mehr UV-Strahlung durch als der dickste, was zu einem ungleichmäßigen Bestrahlungsmuster um den Lampenbogen herum führt. Dies ist besonders problematisch in ringförmigen UV-Reaktoren, bei denen die Gleichmäßigkeit der Umfangsdosis ein validierter Prozessparameter ist. Abgesehen von optischen Effekten konzentriert der dünnere Wandabschnitt in einem exzentrischen Rohr die thermische Belastung während der Aufwärmzyklen der Lampe, was die statistische Wahrscheinlichkeit von Rissbildung bei wiederholten Temperaturwechseln erhöht.

Toleranznormen für die Rundlaufgenauigkeit von UV-Quarzröhren

Anmeldung	Äußerer Durchmesser (mm)	Wanddicke (mm)	Maximale Exzentrizität (mm)	Rundlaufnorm
UV-Wasseraufbereitung (Standard)	20-80	1.5-2.5	±0.3	Professionelle Qualität
UV-Wasseraufbereitung (Hochdosis)	20-80	1.5-2.5	±0.15	Präzisionsqualität
Labor-Photoreaktor	10-50	1,0–2,0	±0.10	Präzisionsqualität
Halbleiterprüfung	5–30	0,8–1,5	±0.05	Optische Qualität
Halbleiter-Fotolithografie	5-20	0,8–1,2	±0.02	Ultrapräzisionsqualität

Zusammenfassung der Faktoren, die die UV-Durchlässigkeit beeinflussen

Parameter	Variabler Bereich	Primäre Auswirkungen	Typische Anforderungen an die UV-Spezifikation
OH Inhalt	1.000 ppm	Spektrale Absorptionskurve	<30 ppm für UVC; Typ III/IV für VUV
Wanddicke	0,8 mm – 5,0 mm	Massendämpfung (Beer-Lambert)	1,5–2,5 mm für Standard-UV-Anlagen
Oberflächenrauhigkeit (Ra)	0,05–2,5 μm	Verlust durch Photonenstreuung	≤ 0,5 μm (Feuerpolierung) für UV-Qualität
Exzentrizität	±0,02–±0,3 mm	Gleichmäßigkeit der Bestrahlungsstärke; thermische Belastung	Genauigkeit: ±0,1 mm; optisch: ±0,02 mm

---

Spektrale Anforderungen in den Wellenlängenbereichen UVC, UVB und UVA

Unterschiedliche UV-Wellenlängenbereiche stellen grundlegend unterschiedliche Anforderungen an die Reinheit des Quarzrohrmaterials, die Oberflächenbeschaffenheit und die Maßgenauigkeit – weshalb eine einzige allgemeine Spezifikation für alle UV-Anwendungen nicht ausreicht.

Das UV-Spektrum von 100 nm bis 400 nm stellt keine homogene optische Umgebung dar. Jedes Teilband interagiert auf atomarer Ebene unterschiedlich mit Quarzglas, und die Folgen einer falschen Materialauswahl nehmen mit zunehmender Verschiebung der Zielwellenlänge in den tiefen UV-Bereich zu. Ingenieure, die in den Bereichen keimtötende, phototherapeutische und photochemische Anwendungen tätig sind, profitieren daher von wellenlängenspezifischen Materialempfehlungen statt von pauschalen „UV-Grade“-Bezeichnungen.

Technische Daten zu Quarz im UVC-Bereich hinsichtlich der keimtötenden Wirksamkeit

Der UVC-Bereich, der sich über 100–280 nm erstreckt und bei 254 nm eine maximale keimtötende Wirkung sowie bei 185 nm eine sekundäre Wirkung aufweist, stellt die anspruchsvollste spektrale Umgebung für die Leistungsfähigkeit von Quarzglas dar.

Bei 254 nm, Die minimal zulässige Durchlässigkeit für Anwendungen in der UV-Wasseraufbereitung wird bei einer Wandstärke von 1,5 mm in der Regel mit ≥85% angegeben., wie in NSF/ANSI 55 festgelegt und in Übereinstimmung mit den Validierungsprotokollen der DVGW W294. Um diesen Schwellenwert zuverlässig zu erreichen, ist synthetischer oder natürlicher Quarz mit geringem OH-Gehalt und einem Gesamtgehalt an metallischen Verunreinigungen von unter 20 ppm erforderlich, insbesondere für Eisen (Fe) und Titan (Ti), deren d-Elektronen-Absorptionsbanden in den UV-Bereich reichen und die Durchlässigkeit um 3–8 Prozentpunkte pro ppm Verunreinigung verringern können. Bei 185 nm – der Wellenlänge, die für die Ozonbildung in UV-Systemen im Freien verantwortlich ist – steigen die Anforderungen an das Material noch weiter an: ausschließlich synthetischer Quarz vom Typ III oder Typ IV mit einem OH-Gehalt von mehr als 150 ppm lässt diese Wellenlänge effizient durch, da Quarz mit geringem OH-Gehalt aufgrund von strukturellen Defekten durch Sauerstoffmangel unterhalb von 200 nm eine zunehmende Absorption aufweist.

Die Spezifizierung einer UVC-Quarzröhre ohne Unterscheidung zwischen den Zielwellenlängen 254 nm und 185 nm stellt daher eine schwerwiegende Unterlassung dar, da die für eine Wellenlänge optimale OH-Spezifikation die Leistung bei der anderen Wellenlänge aktiv beeinträchtigt. Diese Wellenlängen-OH-Polarität ist einer der am häufigsten missverstandenen Aspekte bei der Beschaffung von UV-Quarzröhren in der Wasseraufbereitungsbranche.

Anwendungsbereiche des UVB-Bands und Materialverträglichkeit

Mit einem Wellenlängenbereich von 280–315 nm bietet das UVB-Band für Quarzglas vergleichsweise günstigere optische Bedingungen, wenngleich anwendungsspezifische Anforderungen an die Gleichmäßigkeit wiederum eigene Präzisionsanforderungen mit sich bringen.

Im UVB-Wellenlängenbereich, Die Transmissionswerte für naturbelassenes Quarzglas in Standardqualität (Typ I oder Typ II) liegen bei einer Wandstärke von 1,5 mm typischerweise zwischen 88% und 93%. — ein Leistungsniveau, das für die meisten Anwendungen in den Bereichen Phototherapie, Pflanzenwachstumsbestrahlung und UV-Aushärtung ausreicht, bei denen die absolute Dosisausbeute weniger entscheidend ist als die räumliche Gleichmäßigkeit. Der Absorptionsunterschied zwischen natürlichem und synthetischem Quarz verringert sich im UVB-Bereich erheblich, da die OH-bedingten Absorptionsmerkmale, die das UVC-Verhalten dominieren, oberhalb von 280 nm weniger ausgeprägt sind. Folglich, Naturquarz vom Typ I ist häufig die bevorzugte Spezifikation für UVB-Anwendungen, das eine angemessene Lichtdurchlässigkeit bei geringeren Materialkosten als synthetische Alternativen bietet.

Die größte Herausforderung hinsichtlich der Leistungsfähigkeit von UVB-Systemen ist nicht die Spitzendurchlässigkeit, sondern Gleichmäßigkeit der Bestrahlungsstärke über die gesamte Länge und den gesamten Umfang des Rohrs. In Phototherapiekabinen und Pflanzenwachstumskammern ist eine Dosisungleichmäßigkeit von mehr als ±5% über die bestrahlte Fläche hinweg klinisch oder agronomisch von Bedeutung. Dadurch rücken die Toleranzen für die Wandstärke und die Konzentrizität in den Mittelpunkt der Beschaffung von UVB-Röhren – Parameter, die im Vergleich zu den üblichen Toleranzen für handelsübliche Produkte enger gefasst werden müssen, um die erforderliche räumliche Gleichmäßigkeit zu erreichen.

Die Präzision der Röhrenlänge spielt auch bei UVB-Array-Anlagen eine Rolle: Eine Längentoleranz von ±1,0 mm bei einem Array mit 20 Röhren führt zu einer Fehlausrichtung der Lampenenden, die die räumliche Dosisverteilung beeinträchtigt, weshalb bei Präzisions-Phototherapieanlagen Längentoleranzen von ±0,3 mm oder besser erforderlich sind.

UVA-Band-Quarzrohre in photochemischen Reaktoren

Am oberen Ende des UV-Spektrums stellt das UVA-Band (315–400 nm) die geringsten Anforderungen an die Reinheit von Quarzglas, erfordert jedoch gleichzeitig die höchste geometrische Präzision bei der Auslegung der Reaktoren.

Die Lichtdurchlässigkeit von Standard-Quarzglas bei 365 nm – der dominierenden UVA-Linie von Quecksilberlampen – liegt selbst bei Material des Typs I mit geringerer Reinheit und mäßigem Gehalt an metallischen Verunreinigungen bei über 92%., wodurch die Auswahl der Materialgüte in diesem Bereich in erster Linie eine Frage der Kosten und Verfügbarkeit ist und nicht von der Leistungsfähigkeit abhängt. Die optische Herausforderung bei photochemischen UVA-Reaktoren liegt vielmehr in der geometrischen Gleichmäßigkeit: Bei ringförmigen Reaktorkonstruktionen, bei denen das Quarzrohr eine zentrale UV-Lampe vom umgebenden Reaktionsvolumen trennt, Die Konzentrizität von Außendurchmesser und Innendurchmesser muss auf ±0,1 mm oder besser kontrolliert werden um sicherzustellen, dass der Ringspalt zwischen Rohr und Reaktorwand konstant bleibt, wodurch eine Strömungskanalisierung verhindert wird, die zu einer ungleichmäßigen Photonendosisverteilung im Reaktionsvolumen führen würde.

Photochemische Laborreaktoren – darunter Karussellreaktoren vom Typ Rayonet und maßgefertigte Tauchbehälter-Baugruppen – erfordern häufig nicht standardmäßige Rohrkonfigurationen, die in Standardkatalogen nicht erhältlich sind: einseitig geschlossene Röhrchen, Röhrchen mit integrierten seitlichen Anschlüssen oder Röhrchen mit Schliffverbindungen an einem oder beiden Enden. Maßgefertigte Quarzrohre in diesen Konfigurationen müssen dieselben Anforderungen an die Wandgleichmäßigkeit und die Oberflächengüte erfüllen wie zylindrische Formen mit offenen Enden, wobei zusätzlich zu berücksichtigen ist, dass die Geometrie mit geschlossenen Enden während der Herstellung thermische Restspannungen verursacht, die durch Glühen auf eine optische Verzögerung von unter 5 nm/cm reduziert werden müssen, bevor das Rohr für den photochemischen Einsatz zugelassen wird.

Vergleich der UV-Bänder für die Auswahl von Quarzmaterialien

UV-Band	Wellenlängenbereich (nm)	Wichtige Wellenlängen (nm)	Empfohlene Werkstoffsorte	Min. Lichtdurchlässigkeit bei einer Wandstärke von 1,5 mm	Geometrisches Hauptanliegen
UVC	100–280	185, 254	Typ III/IV (185 nm); Typ I/IV (254 nm)	≥85% bei 254 nm	Oberflächenbeschaffenheit; OH-Spezifikation – Präzision
UVB	280-315	295, 308	Typ I oder Typ II	≥88% bei 308 nm	Wandgleichmäßigkeit; Konzentrizität
UVA	315-400	340, 365	Typ I (Standard)	≥92% bei 365 nm	Rundlauf; Toleranz des Ringspaltes

---

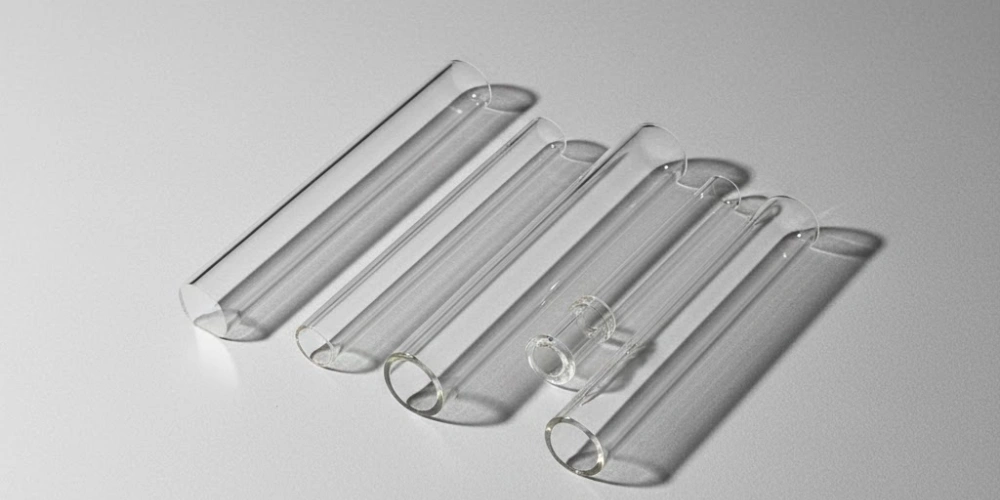

Vollständige technische Spezifikationsparameter für kundenspezifische Quarzrohre

Über die Wellenlänge und die Materialgüte hinaus umfasst die vollständige Spezifikation von maßgefertigten Quarzrohren für UV-Anwendungen die geometrischen Abmessungen, die Konfiguration der Stirnflächen sowie nachgewiesene Werte zur thermischen und chemischen Beständigkeit – wobei jeder dieser Faktoren die Leistung auf Systemebene auf eine Weise beeinflusst, die in allgemeinen Katalogangaben nicht berücksichtigt werden kann.

Maß- und Konfigurationsparameter legen fest, wie sich ein Quarzrohr physikalisch in ein UV-System einfügt, und Ungenauigkeiten bei einem einzelnen Parameter führen zu Fehlausrichtungen bei der Montage, Undichtigkeiten oder einer ungleichmäßigen Bestrahlungsdosis. Eine systematische Festlegung aller relevanten Parameter bereits in der Konstruktionsphase verhindert nachträgliche Korrekturen und Leistungseinbußen, die entstehen, wenn die Röhrengeometrie nur als zweitrangiger Aspekt betrachtet wird.

Maßparameter – Außendurchmesser, Innendurchmesser und Länge

Die drei wichtigsten geometrischen Maße eines Quarzrohrs – Außendurchmesser (OD), Innendurchmesser (ID) und Länge – stehen in Wechselbeziehung zueinander, und ihre Toleranzen wirken sich kaskadenartig auf alle nachfolgenden Montagevorgänge aus.

Außendurchmesser und Innendurchmesser bestimmen gemeinsam die Wandstärke, und ihre jeweiligen Toleranzen müssen so festgelegt werden, dass selbst bei der ungünstigsten Kombination aus maximalem Außendurchmesser und maximalem Innendurchmesser die Wandstärke noch über dem für die jeweilige Anwendung erforderlichen strukturellen Mindestwert liegt. Bei Hülsen für die UV-Wasseraufbereitung liegen die Außendurchmesser zwischen 18 mm und 120 mm, wobei der gängigste Bereich bei 30–70 mm Außendurchmesser, was etwa 70% der installierten UV-Reaktorkonfigurationen ausmacht weltweit. Längentoleranzen bei UV-Lampenhülsen sind von besonderer Bedeutung: Das Quarzrohr muss an beiden Enden mindestens 10 mm über den Lampenbogen hinausragen, um sicherzustellen, dass der Dichtungsbereich – an dem das Rohr mit dem O-Ring oder der Ferrule in Kontakt kommt – nicht dem intensiven UV-Fluss an den Lampenenden ausgesetzt ist, was den Elastomerabbau beschleunigen würde.

Die handelsüblichen Außendurchmesser-Toleranzen für Rohre aus Quarzglas betragen in der Regel ±0,5 mm. Dies ist für Anwendungen mit geringen Präzisionsanforderungen ausreichend, reicht jedoch nicht für UV-Lampenhülsen zum direkten Austausch aus, bei denen die Abmessungen der Dichtungsnut fest vorgegeben sind. Präzisionstoleranzen von ±0,1 mm am Außendurchmesser sodass das Rohr korrekt in der Endkappe des Reaktors sitzt, ohne dass vor Ort eine Unterfütterung oder das Auftragen von Dichtungsmittel erforderlich ist, um Durchmesserschwankungen auszugleichen.

Die Längentoleranzen folgen einem ähnlichen Verlauf: ±1,0 mm für Standardanwendungen, ±0,3 mm für den Austausch von Präzisionslampenhülsen und ±0,1 mm für Installationen mit mehreren Röhren, bei denen die Ebenheit der Röhrenenden über die gesamte Anordnung hinweg die Dichtheit des Verteilers beeinflusst.

Auswahl des Materialtyps – Naturquarz vs. synthetischer Quarzglas

Die Wahl der Materialgüte ist die Spezifikationsentscheidung mit dem größten Einfluss auf die UV-Durchlässigkeit, die Lebensdauer und die Gesamtsystemkosten – und sie lässt sich nicht auf eine binäre Entscheidung zwischen „natürlich“ und „synthetisch“ reduzieren, ohne die spezifischen Anforderungen der Anwendung hinsichtlich Wellenlänge und Reinheit zu berücksichtigen.

Das Klassifizierungssystem mit vier Typen bietet einen strukturierten Rahmen: Typ I (elektrisch geschmolzener Naturquarz) enthält weniger als 5 ppm OH und metallische Verunreinigungen im Bereich von insgesamt 5–30 ppm; Typ II (flammgeschmolzener Naturquarz) weist einen ähnlichen OH-Gehalt auf, enthält jedoch aufgrund der Verunreinigung durch die Flamme etwas mehr metallische Verunreinigungen; Typ III (synthetisch abgeschiedener Quarz aus Siliciumtetrachlorid²) erreicht OH-Werte von 150–1.000 ppm bei metallischen Verunreinigungen unter 1 ppm; Typ IV (plasmaschmolzener synthetischer Quarz) erfüllt die strengsten Gesamtspezifikationen – OH-Gehalt unter 1 ppm bei ultratrockenen Qualitäten, metallische Verunreinigungen unter 0,1 ppm sowie Blasen- und Einschlusszahlen unter Klasse 0 gemäß ISO 10110-3. Bereits eine Eisenkonzentration von 1 ppm führt zu einer messbaren Absorption bei 254 nm; Titan in ähnlichen Konzentrationen beeinflusst die Durchlässigkeit im Bereich von 250–350 nm; Beide Verunreinigungen müssen für die Zertifizierung als Material in UV-Qualität auf unter 0,5 ppm begrenzt werden. in regulierten Wasseraufbereitungsanwendungen.

Synthetischer Quarz ist deutlich teurer als natürlicher Quarz, doch bei Anwendungen mit Wellenlängen unter 220 nm oder in Fällen, in denen die Aufsichtsbehörden eine Zertifizierung der Durchlässigkeit gemäß rückverfolgbaren spektrophotometrischen Standards verlangen, rechtfertigt der Leistungsunterschied den Preisunterschied voll und ganz.

Klassifizierung von Quarzglas für UV-Anwendungen

Typ	Quelle	OH-Gehalt (ppm)	Metallische Verunreinigungen insgesamt (ppm)	UV-Durchlässigkeit bei 254 nm (1,5 mm)	Primäre UV-Anwendung
Typ I	Natürlich (elektrische Fusion)	<5	5–30	88–91%	UVB; Standard-UVC-Wasseraufbereitung
Typ II	Natürlich (Flammverschmelzung)	<5	15–50	84–88%	UVB; UVC mit geringer Genauigkeit
Typ III	Synthetisch (CVD/SiCl₄)	150–1.000	<1	85-90%	VUV (185 nm); hochreine Photochemie
Typ IV	Synthetisch (Plasmafusion)	<1 (extrem trocken)	<0.1	91–95%	Deep-UV-Halbleiter; Präzisions-UVC

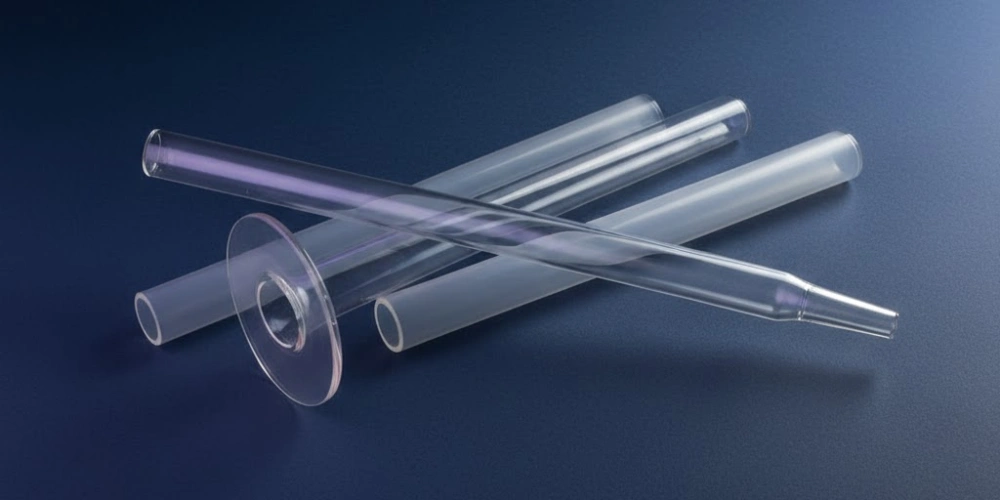

Endkonfigurationen und Kompatibilität der Dichtungen

Die Endkonfiguration eines Quarzrohrs ist das systemspezifischste Maß der gesamten Spezifikation – sie bestimmt die Montageart, die Dichtungssicherheit und ob das Rohr vor Ort ausgetauscht werden kann, ohne das Reaktorgehäuse zu demontieren.

Rechtwinklig abgeschnittene Enden (Sägezuschnitt ohne nachträgliche Bearbeitung) bilden die Grundausführung: Sie stellen die kostengünstigste Option dar und eignen sich für Systeme, bei denen die Rohrenden in frei schwebenden mechanischen Halterungen gelagert sind, deren Dichtwirkung nicht von der Rohrstirnfläche abhängt. Feuerpolierte Enden die beim Sägen entstehende Schadenszone am Mikrochip beseitigen, die Ra-Rauheit der Stirnfläche auf unter 0,4 μm reduzieren und die Kompatibilität mit O-Ring-Nutdichtungen verbessern, indem eine glatte, fehlerfreie Kontaktfläche geschaffen wird. Optisch polierte Enden, die auf eine Rauheit von Ra unter 0,05 μm geschliffen und geläppt sind und eine Ebenheit von maximal 1 Streifen (λ/2 bei 633 nm) aufweisen, sind für die optische Kontaktversiegelung sowie für Anwendungen erforderlich, bei denen eine Streuung an der Stirnfläche die Genauigkeit der UV-Dosis-Messung beeinträchtigen würde.

Neben Konfigurationen mit flachen Enden sind bei maßgeschneiderten Quarzrohr-Anwendungen auch verschiedene spezielle Geometrien üblich. Flanschenden — die durch erneutes Erhitzen des Rohrendes und dessen Aufweiten über einen Dorn entstehen — ermöglichen es, das Rohr in einem Reaktor ohne externe Klemmen axial zu fixieren, was bei unter Druck stehenden UV-Reaktoren, die mit mehr als 6 bar betrieben werden, einen erheblichen Vorteil darstellt. Geschliffene Glasfugenenden (kugelförmig oder konisch), die mit den Anschlüssen von Standard-Laborglasgeräten kompatibel sind, werden für Labor-Photoreaktor-Konfigurationen vorgeschrieben, bei denen das Quarzrohr an Borosilikat-Reaktionsgefäße angeschlossen werden muss. Enden, die mit Teflon-Ferrule kompatibel sind erfordern einen bestimmten Toleranzbereich für den Außendurchmesser (in der Regel +0,0/−0,1 mm) sowie das Fehlen von Oberflächenkratzern, die tiefer als 0,5 μm in den Sitzbereich der Ferrule reichen, weshalb die Oberflächenprüfung bei diesen Konfigurationen ein obligatorischer Schritt im Endbearbeitungsprozess ist.

Kompatibilität der Endkonfiguration mit den Versiegelungsverfahren des UV-Systems

Konfiguration beenden	Oberflächenrauhigkeit Ra (μm)	Kompatibler Dichtungstyp	Typischer Nenndruck	Gemeinsames Bewerbungsformular
Quadratischer Schnitt	0,5–2,5	Nur mechanische Klemme	Niedrig (<1 bar)	UV-Anlagen mit offenem Tank
Feuerpoliert	0,1–0,4	O-Ring; PTFE-Hülse	Mäßig (1–6 bar)	UV-Wasseraufbereitungshülsen
Optisch poliert	<0.05	Optischer Kontakt; Präzisionsferrule	Gering bis mäßig	UV-Optik für Halbleiter
Mit Flansch	0.1-0.5	Flansch + Dichtung	Hoch (>6 bar)	Druckbeaufschlagte UV-Reaktoren
Schliffverbindung	0,4–1,0	Glas-zu-Glas; PTFE-Hülse	Niedrig	Labor-Photoreaktoren

Angaben zur thermischen und chemischen Beständigkeit

Die Betriebsumgebung eines UV-Systems setzt das Quarzrohr thermischen und chemischen Belastungen aus, die für die Lebensdauer ebenso entscheidend sind wie die optischen Spezifikationen für die Leistung.

Schmelzquarz hält Dauerbetriebstemperaturen von bis zu 1.100 °C stand und verträgt kurzzeitige Temperaturspitzen bis zu 1.650 °C ohne strukturelle Schäden – eine thermische Reserve, die weit über die Anforderungen jeglicher UV-Lampenanwendung hinausgeht, bei der die Oberflächentemperaturen der Quarzröhren unter normalen Betriebsbedingungen selten 750 °C überschreiten. Der für UV-Anwendungen relevantere thermische Parameter ist Temperaturwechselbeständigkeit, quantifiziert durch die maximale sichere Temperaturdifferenz (ΔT), der das Rohr bei plötzlichen thermischen Ereignissen standhalten kann. Bei Quarzglas mit einem Wärmeausdehnungskoeffizienten von 0,55 × 10⁻⁶/°C beträgt der sichere ΔT-Grenzwert etwa 1.000 °C – im Vergleich zu etwa 200 °C bei Borosilikatglas –, wodurch schnelle Lampenstartzyklen und Kaltwasserspritzer für richtig dimensionierte Quarzhülsen kein Risiko darstellen.

Chemisch gesehen ist Quarzglas gegenüber praktisch allen Säuren in den Konzentrationen, wie sie bei der UV-Wasseraufbereitung und in photochemischen Prozessen vorkommen, inert, einschließlich Salzsäure, Schwefelsäure, Salpetersäure und Phosphorsäure bei erhöhten Temperaturen. Die bemerkenswerte Ausnahme bildet Fluorwasserstoffsäure (HF) und fluoridhaltige Verbindungen, die das Si–O-Netzwerk bereits bei Raumtemperatur und in Konzentrationen im ppm-Bereich mit messbarer Geschwindigkeit angreifen. Bei photochemischen Anwendungen mit fluorierten Lösungsmitteln oder HF-bildenden Photoreaktionen müssen alternative Werkstoffe wie Beschichtungen aus fluoriertem synthetischem Quarz oder Saphirrohre in Betracht gezogen werden. Wässrige alkalische Umgebungen mit einem pH-Wert über 10 führen bei 25 °C zu einer langsamen Oberflächenätzung von Quarz mit Raten von 0,01–0,1 μm pro Stunde — vernachlässigbar bei den meisten Betriebszeiten von UV-Wasseraufbereitungsanlagen von 8.000–12.000 Stunden, jedoch messbar bei lang andauernden Laborversuchen mit Photoreaktoren, bei denen die Erhaltung der Oberflächenqualität entscheidend ist.

Referenzdaten zur thermischen und chemischen Beständigkeit

Eigentum	Quarzglas Wert	Der Wert von Borosilikatglas	Bedeutung für UV-Systeme
Dauerbetriebstemperatur (°C)	1,100	500	Sicherheitsmarge für die Oberflächentemperatur der UV-Lampe
Kurzfristige Spitzentemperatur (°C)	1,650	600	Toleranz gegenüber Zündspitzen bei Lampen
Wärmeausdehnungskoeffizient (×10⁻⁶/°C)	0.55	3.3	Temperaturwechselbeständigkeit
Sicheres ΔT (°C)	~1,000	~200	Kaltwasserspritzer; schneller Wechsel
HF-Widerstand	Schlecht (Radierungen)	Schlecht (Radierungen)	Unverträglichkeit mit Fluoridverfahren
Alkalibeständigkeit (pH > 10)	Mäßig	Schlecht	Langfristige Oberflächenqualität in Wasser mit hohem pH-Wert
Säurebeständigkeit (außer HF)	Ausgezeichnet	Gut	Verträglichkeit bei der chemischen Reinigung

---

Anwendungsspezifische Anforderungen an Quarzrohre in verschiedenen UV-Branchen

Jeder Anwendungsbereich der UV-Technologie stellt ganz eigene Anforderungen an die Leistungsfähigkeit, und die Spezifikation maßgeschneiderter Quarzrohre richtet sich entsprechend darauf aus – von der Zertifizierung der Lichtdurchlässigkeit in der Wasseraufbereitung bis hin zu geometrischer Ultrapräzision in der Halbleiterfertigung.

Durch die Ermittlung der für jeden Anwendungstyp maßgeblichen Spezifikationsfaktoren können Entwicklungsteams die Anforderungen dort besonders streng gestalten, wo sie den größten Einfluss auf die Systemleistung haben, anstatt alle Parameter einheitlich überdimensioniert zu spezifizieren.

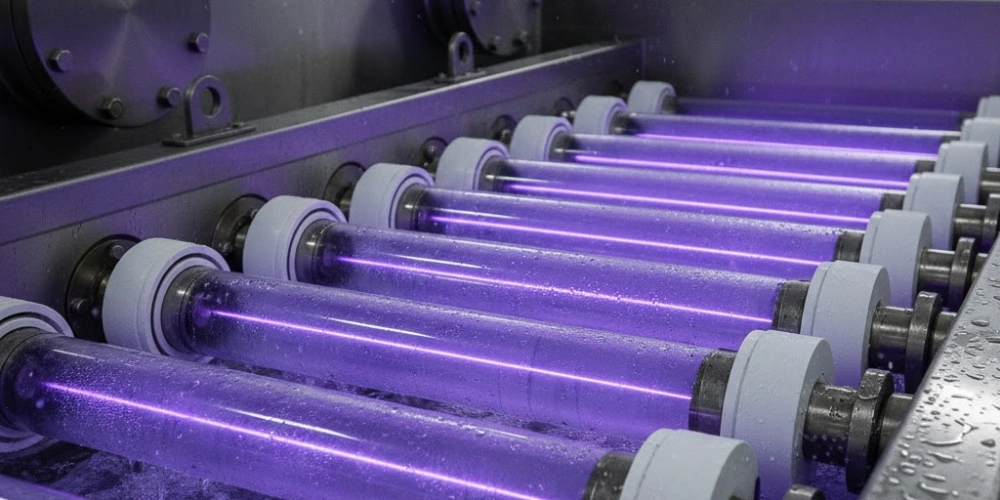

Quarzhülsen in UV-Wasseraufbereitungsanlagen

In UV-Wasseraufbereitungssystemen erfüllt die Quarzhülse eine doppelte Funktion, wodurch sie gleichzeitig optischen und mechanischen Belastungen ausgesetzt ist: Sie muss die UV-Energie von der Lampe mit minimaler Dämpfung auf die Wassersäule übertragen und gleichzeitig eine hydraulisch dichte Barriere zwischen der Lampe und dem Wasser bilden.

Die Anforderung an die Lichtdurchlässigkeit bei 254 nm ist der wichtigste Validierungsparameter. für UV-Wasseraufbereitungshülsen, wobei die rechtlichen Rahmenbedingungen in den Vereinigten Staaten (EPA UV Disinfection Guidance Manual), Europa (DVGW W294) und Australien (WSAA-Richtlinien) jeweils Mindestgrenzwerte für die Lichtdurchlässigkeit festlegen, die durch spektrophotometrische Messung³ bei Produktionschargen – und nicht lediglich anhand von Werkstoffzeugnissen angenommen. Ein Rückgang der Durchlässigkeit der Hülse um 5 Prozentpunkte bei 254 nm – von 90% auf 85% – verringert die an Krankheitserreger abgegebene UV-Dosis um etwa 6%; eine solche Verringerung kann dazu führen, dass ein validierter Reaktor unter Niederdrucklampenbedingungen von der Konformität in die Nichtkonformität wechselt. Folglich, Die spektralphotometrische Zertifizierung von Produktionschargen mit einer Messgenauigkeit von ±1% ist gängige Praxis. in der Herstellung von hochwertigen UV-Wasseraufbereitungshülsen.

Die hydraulische Umgebung stellt zusätzliche mechanische Anforderungen: Die Hülsen in unter Druck stehenden Reaktoren mit geschlossenem Behälter müssen einem kontinuierlichen Innendruck von 6–10 bar sowie Druckstößen während der Ventilbetätigung standhalten. Die Wandstärke wird bei diesen Anwendungen daher nicht nur unter Berücksichtigung der Durchlässigkeit, sondern auch unter Berücksichtigung von Mindest-Berstdruckreserve — in der Regel das 3-Fache des Betriebsdrucks — was bei einer Hülse mit 50 mm Außendurchmesser und einem Betriebsdruck von 10 bar eine Wandstärke von mindestens 2,5 mm bei Standard-Quarzglas erfordert.

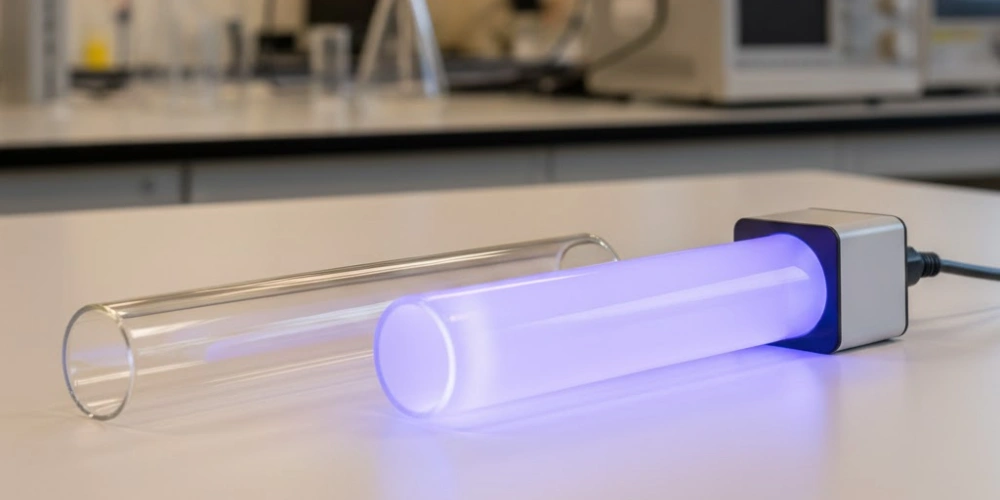

Maßgefertigte Quarzrohre für photochemische Reaktoren im Labor

Photochemische Laborreaktoren stellen die Anwendungsgruppe mit der größten geometrischen Vielfalt für maßgefertigte Quarzrohre dar. Grund dafür sind die nicht standardmäßigen Lampengeometrien, Reaktionsgefäßkonfigurationen und Anforderungen an den Strahlengang, die für die Photochemie im Forschungsmaßstab charakteristisch sind.

Tauchreaktoren – die gängigste Bauform von Labor-Photoreaktoren – erfordern ein Quarzrohr mit einem geschlossenen Ende, einem präzise geregelten Ringspalt zwischen der Außenwand des Rohrs und der Innenwand des Reaktorbehälters sowie einem offenen Ende, das mit den Anschlüssen für den Gasein- und -auslass kompatibel ist die dem Lampengehäuse Kühlluft oder eine Inertatmosphäre zuführen. Die Breite des ringförmigen Spaltes, typischerweise 5–15 mm, muss über die gesamte Rohrlänge hinweg mit einer Toleranz von ±0,5 mm gleichmäßig sein, um sicherzustellen, dass der die Reaktionslösung erreichende Photonenfluss räumlich homogen ist. Karussellreaktoren, wie der in der synthetischen Photochemie weit verbreitete Rayonet-Photoreaktor, erfordern Anordnungen von 8–16 identischen Quarzröhren mit Längentoleranzen von ±0,2 mm, um die Symmetrie der Lampenanordnung zu gewährleisten. Die optische Verzögerung jedes Rohrs – ein Maß für die bei der Herstellung entstandene Restinnenspannung – muss unter 10 nm/cm liegen, was durch polarimetrische Prüfung bestätigt werden muss, um zu verhindern, dass spannungsbedingte Doppelbrechung die photochemischen Experimente mit polarisiertem Licht verfälscht.

Maßgefertigte Quarzrohre für Labor-Photoreaktoren erfordern häufig Seitenanschlüsse, ventilkompatible Endanschlüsse oder integrierte Kühlmäntel, Konfigurationen, die durch aufeinanderfolgende Dreh- und Flammverbindungsvorgänge an vorgeformten Quarzrohren hergestellt werden. Der thermische Verlauf jedes Verbindungsvorgangs muss genau gesteuert werden, um Spannungskonzentrationen an den Verbindungsstellen zu vermeiden – eine Versagensart, die sich erst bei thermischen Zyklen und nicht bereits bei der ersten Fertigungsprüfung in Form von Rissen bemerkbar macht.

Quarzrohre für die Halbleiter-Fotolithografie und -Prüfung

UV-Anwendungen in der Halbleiterindustrie stellen die äußerste Obergrenze der Spezifikationen für Quarzrohre dar, wobei die Anforderungen an Materialreinheit, geometrische Präzision und Oberflächenqualität diejenigen aller anderen UV-Branchen bei weitem übertreffen.

Die ArF-Excimer-Laser-Fotolithografie arbeitet bei 193 nm und die KrF-Lithografie bei 248 nm – Wellenlängen, bei denen ausschließlich synthetischer Quarz vom Typ IV mit einem Gehalt an metallischen Verunreinigungen von unter 0,05 ppm und einem OH-Gehalt von unter 0,5 ppm erreicht die für die Qualifizierung von Fadenkreuzen und Linsenelementen erforderlichen Transmissionswerte (≥95% pro Zentimeter optischen Weges). Bei diesen Wellenlängen stellt bereits ein einzelner Oberflächenkratzer mit einer Breite von mehr als 0,1 μm oder ein unter der Oberfläche liegender Einschluss mit einer Größe von mehr als 50 μm einen Ausschlussgrund dar, der kohärente Streuung in das Beleuchtungsfeld einbringen, das Luftbild verzerren und die lithografische Auflösung verringern würde. Oberflächenprüfung mittels Laser-Streumessung bei einer Nachweisempfindlichkeit von 0,1 μm² äquivalentem Streuquerschnitt ist ein obligatorischer Qualifizierungsschritt für optische Quarzkomponenten in Photolithografiesystemen.

Geometrische Toleranzen bei UV-Quarz-Komponenten für die Halbleiterindustrie erreichen Werte, die herkömmliche Rohrformungsverfahren an ihre Grenzen bringen: Geradheitstoleranzen von ±0,01 mm pro 100 mm Rohrlänge, eine Konzentrizität von ±0,02 mm und eine Rundheit des Außendurchmessers von ±0,01 mm sind typische Anforderungen an Strahlführungsrohre für Wafer-Inspektionssysteme. Diese Toleranzen erfordern nach dem Formvorgang zylindrische Schleif- und Läppvorgänge, die im Vergleich zur Standardproduktion von Quarzrohren zu einer erheblichen Verlängerung der Vorlaufzeit führen und eine Maßprüfung auf Koordinatenmessgeräten (CMM) anstelle einfacher Messungen mit Lehren erfordern.

Anwendungsspezifische Prioritätsmatrix für Spezifikationen

Anmeldung	Hauptspezifikations-Treiber	Treiber für sekundäre Spezifikationen	Material Klasse	Zertifikat über die Lichtdurchlässigkeit erforderlich
UV-Wasseraufbereitung	Transmission bei 254 nm	Wandstärke; Toleranz des Außendurchmessers	Typ I oder Typ IV	Ja – gemäß den gesetzlichen Vorschriften
Labor-Photoreaktor	Geometrische Gleichmäßigkeit	Optische Verzögerung; Endkonfiguration	Typ I oder Typ II	Empfohlen
UV-Phototherapie	Gleichmäßigkeit der Bestrahlungsstärke	Längentoleranz; UVB-Durchlässigkeit	Typ I	Nein (auf Geräteebene)
Halbleiterlithografie	Durchlässigkeit im Deep-UV-Bereich	Oberflächenfehlerdichte; Geradheit	Nur Typ IV	Ja – rückverfolgbare Spektralphotometrie
Halbleiterprüfung	Geometrische Präzision	Oberflächenstreuung; Konzentrizität	Typ IV	Ja

---

Drei weit verbreitete technische Irrtümer bei der Beschaffung von UV-Quarzröhren

Selbst bei technisch versierten Beschaffungsteams tauchen drei spezifische Missverständnisse bezüglich UV-Quarzröhren so häufig auf, dass eine direkte Richtigstellung angebracht ist – jedes davon verdeutlicht die Kluft zwischen allgemeinem Materialwissen und der anwendungsspezifischen Präzision, die für die Leistungsfähigkeit von UV-Systemen erforderlich ist.

• Alle Quarzrohre werden unabhängig von ihrem OH-Gehalt als optisch gleichwertig behandelt. Die Annahme, dass jede „UV-taugliche Quarzröhre“ über alle UV-Wellenlängen hinweg identische Leistung erbringt, lässt die grundlegende spektrale Polarität zwischen Materialien mit niedrigem und hohem OH-Wert außer Acht. In dokumentierten Fällen bei der Inbetriebnahme von UV-Wasseraufbereitungsanlagen führte der Austausch einer Low-OH-Röhre durch eine High-OH-Röhre bei 254 nm zu einer Verringerung der abgegebenen UV-Dosis um 8–12% – ausreichend, um eine validierte Nichtkonformität des Reaktors auszulösen. Der OH-Gehalt muss numerisch angegeben werden, die sich nicht aus den Herstellerangaben ableiten lassen, insbesondere wenn eine behördliche Zertifizierung eine Systemanforderung ist.

• Angabe lediglich des Außendurchmessers und des Innendurchmessers unter Weglassung der Rundlaufgenauigkeit, der Stirnflächenbeschaffenheit und der Längentoleranz. Eine Rohrzeichnung, in der lediglich der Außen- und Innendurchmesser angegeben sind, lässt die drei Parameter, die für die Passgenauigkeit bei der Montage und die Gleichmäßigkeit der Bestrahlungsstärke am entscheidenden sind, völlig unberücksichtigt. Bei ringförmigen UV-Reaktoranlagen führten Konzentrizitätsabweichungen von ±0,3 mm – die durchaus innerhalb der handelsüblichen Toleranz liegen – in veröffentlichten Studien zur Charakterisierung von UV-Reaktoren zu einer gemessenen Ungleichmäßigkeit der Bestrahlungsstärke von ±15% um den Lampenumfang herum, was die Gleichmäßigkeit der Dosisabgabe direkt beeinträchtigte. Eine vollständige Maßangabe beseitigt diese versteckten Leistungsvariablen bereits vor Beginn der Fertigung.

• Unter der Annahme, dass Standardrohre aus dem Katalog in anwendungsspezifischen UV-Systemen als Ersatz für maßgefertigte Quarzrohre dienen können. Standard-Quarzrohre werden mit breiten Toleranzbereichen hergestellt, die für den allgemeinen Laboreinsatz optimiert sind, nicht jedoch für die Dichtungsgeometrien, Wandstärkenvorgaben und Anforderungen an die Transmissionszertifizierung von speziell entwickelten UV-Systemen. Die Maßabweichung zwischen einem Standard-Katalogrohr und der speziell konstruierten Endkappen-Nut eines UV-Reaktors ist eine der häufigsten Ursachen für O-Ring-Dichtungsausfälle, die in Wartungsprotokollen von UV-Systemen verzeichnet werden – eine Ausfallart, die durch anwendungsgerechte, maßgeschneiderte Rohrspezifikationen vollständig vermeidbar ist.

---

TOQUARTZ – Maßgefertigte Quarzrohre für Umgebungen mit hohen UV-Anforderungen

Für Ingenieure und Forscher im Bereich der UV-Technik, die Quarzrohrkomponenten benötigen, die genau den in diesem Artikel beschriebenen Maß-, Material- und optischen Standards entsprechen, bietet TOQUARTZ maßgeschneiderte Quarzrohre für den jeweiligen Anwendungszweck an, die das gesamte Spektrum der Anforderungen der UV-Industrie abdecken.

Die Fertigungskapazitäten von TOQUARTZ umfassen Quarzglasmaterialien vom Typ I bis Typ IV. Dank der hauseigenen spektrophotometrischen Transmissionsmessung bei 185 nm, 254 nm und über den gesamten UV-Bereich von 200 bis 400 nm ist eine Zertifizierung auf Chargenebene gemäß anwendungsspezifischen Transmissionsgrenzwerten möglich. Zu den geometrischen Bearbeitungsmöglichkeiten gehören die CNC-gesteuerte Rohrformung mit Toleranzen von ±0,1 mm für Außen- und Innendurchmesser, das Feuerpolieren und optische Polieren der Stirnflächen, das Anflanschen sowie die Fertigung von Konfigurationen mit geschlossenen Enden, seitlichen Anschlüssen und Schliffverbindungen, wie sie für Labor-Photoreaktoren und UV-Prozessanlagen erforderlich sind.

Für UV-Wasseraufbereitungshülsen, Labor-Fotoreaktorrohre und optische UV-Komponenten für die Halbleiterindustrie, TOQUARTZ akzeptiert Maßzeichnungen, spektralphotometrische Transmissionsangaben und Anforderungen an die Endkonfiguration als Grundlage für die Angebotserstellung und Fertigung von kundenspezifischen Rohren. Technische Anfragen mit Angabe der Anwendungswellenlänge, der Maßanforderungen und der Stückzahl sind der direkteste Weg, um vom Anwendungstechnik-Team von TOQUARTZ Empfehlungen zur Materialauswahl und eine Bestätigung der Fertigungsmöglichkeit zu erhalten.

---

Schlussfolgerung

Die Leistung eines UV-Systems wird letztlich durch die optische und dimensionale Präzision seiner Quarzrohrkomponenten begrenzt. Vom Hydroxylgehalt und der Wandstärke, die die Photonendämpfung bestimmen, bis hin zur Konzentrizität und der Oberflächenbeschaffenheit der Stirnflächen, die die Gleichmäßigkeit der Bestrahlungsstärke und die Dichtheit der Verbindungen beeinflussen – jeder in diesem Artikel behandelte Parameter stellt eine messbare Leistungsvariable dar und ist keine bloße Formalität in der Spezifikation. Ob bei keimtötenden UVC-Systemen, der UVB-Phototherapie, photochemischen UVA-Reaktoren oder der Halbleiterfertigung im Deep-UV-Bereich – das Spezifikationsschema bleibt einheitlich: Identifizieren Sie den dominierenden Leistungsfaktor für die jeweilige Anwendung, legen Sie alle miteinander interagierenden Parameter vollständig fest und überprüfen Sie die Konformität durch rückverfolgbare Messungen. Maßgefertigte Quarzröhren, die mit dieser technischen Vollständigkeit spezifiziert sind, bieten die Leistungskonstanz, die Standard-Katalogröhren strukturell nicht gewährleisten können.

---

FAQ

Was ist der Unterschied zwischen Quarzglas und Quarzsand bei der Verwendung in UV-Röhren?

In der gewerblichen Praxis bezieht sich der Begriff „Quarzglas“ in der Regel auf Material, das aus natürlichem Quarzkristall als Ausgangsmaterial hergestellt wird, während „Quarzglas“ für synthetisch hergestelltes Material aus chemischen Vorläuferstoffen wie Siliziumtetrachlorid steht. Beide sind amorphes Siliziumdioxid, doch synthetisches Quarzglas (Typen III und IV) weist geringere Gehalte an metallischen Verunreinigungen und einen besser kontrollierten OH-Gehalt auf, was es zum Material der Wahl für Deep-UV-Anwendungen unterhalb von 220 nm macht, bei denen die Durchlässigkeit von natürlichem Quarz nicht ausreicht.

Wie oft sollten Quarzhülsen in UV-Wasseraufbereitungsanlagen ausgetauscht werden?

Quarzglashülsen in UV-Wasseraufbereitungsanlagen werden in der Regel in Intervallen von 8.000 bis 12.000 Betriebsstunden ausgetauscht, was der Nennlebensdauer der UV-Lampe entspricht. Allerdings kann eine Verschlechterung der Lichtdurchlässigkeit aufgrund von Kalkablagerungen, Oberflächenätzung in Wasser mit hohem pH-Wert oder UV-induzierter Solarisation (in Anlagen, die kontinuierlich unterhalb von 200 nm betrieben werden) einen früheren Austausch erforderlich machen. Die regelmäßige Überwachung der Lichtdurchlässigkeit mithilfe von In-situ-UV-Sensoren liefert den zuverlässigsten Hinweis auf den Zustand der Hülsen.

Können maßgefertigte Quarzrohre mit nicht kreisförmigen Querschnitten für spezielle Photoreaktor-Geometrien hergestellt werden?

Rechteckige und elliptische Quarzrohrquerschnitte lassen sich durch spezielle Warmumformungsverfahren herstellen, wobei die bei nichtkreisförmigen Formen erzielbaren geometrischen Toleranzen jedoch größer sind als bei zylindrischen Rohren. Für die meisten Photoreaktor-Anwendungen, die nicht standardmäßige Geometrien erfordern, bieten zylindrische, maßgefertigte Quarzrohre mit seitlichen Anschlüssen oder integrierten Adaptern eine Lösung, bei der die Abmessungen besser kontrollierbar sind als bei nicht kreisförmigen Strangpressprofilen.

Welche Oberflächenverunreinigungen führen bei eingebauten Quarzhülsen am schnellsten zu einer Verschlechterung der UV-Durchlässigkeit?

Kalziumkarbonat (CaCO₃)-Ablagerungen aus hartem Wasser sind die häufigste Verunreinigung in UV-Wasseraufbereitungshülsen, die die Durchlässigkeit beeinträchtigt; bereits Ablagerungen mit einer Dicke von nur 0,1 mm verringern die Durchlässigkeit bei 254 nm um 15–30%. Eisenoxidausfällungen, Biofilmablagerungen und Silikatablagerungen aus quarzhaltigem Rohwasser tragen ebenfalls zum Transmissionsverlust bei. Eine regelmäßige chemische Reinigung mit verdünnten Zitronen- oder Salzsäurelösungen (bei einem pH-Wert von 2–3) entfernt Kalzium- und Eisenablagerungen wirksam, ohne die Quarzoberfläche anzugreifen.

---
