Was sind die wichtigsten Anwendungen und Spezifikationen für Quarzglasröhren?

Die Auswahl des richtigen Quarzglasrohrs ist für anspruchsvolle Industrien, die hohe Reinheit, thermische Leistung und zuverlässige optische Übertragung benötigen, unerlässlich.

Quarzglasrohre liefern hervorragende Ergebnisse in extremen Umgebungen, indem sie eine hervorragende thermische Stabilität, außergewöhnliche optische Klarheit und ein geringes Kontaminationsrisiko für kritische Prozesse in Halbleitern, Öfen, Optik und Spezialsystemen bieten.

Dieser umfassende technische Leitfaden zeigt, wie Quarzglasrohre Alternativen übertreffen, und bietet einen praktischen Rahmen für die technische Auswahl, Spezifikationsprüfung und Anwendungsoptimierung.

Was sind die Kerneigenschaften und die Grundlagen für Hochleistungsanwendungen von Quarzglasrohren?

Quarzglasrohre werden aus ultrahochreinem Siliziumdioxid hergestellt, was zu einer außergewöhnlichen Widerstandsfähigkeit gegen Hitze, Temperaturwechsel und chemische Angriffe führt. Sie sind bei bis zu 1.200 °C strukturstabil und weisen eine geringe Wärmeausdehnung auf, so dass selbst bei schnellen Temperaturschwankungen keine Risse oder Verformungen auftreten.

Ihr extrem niedriger Gehalt an Metallverunreinigungen bedeutet, dass Quarzglasrohre keine Verunreinigungen auslaugen - ein Schlüsselfaktor für Halbleiter- und Chemieanwendungen. Das Glas ist außerdem äußerst beständig gegen fast alle Säuren und Basen außer Flusssäure, was eine lange Lebensdauer in rauen Prozessumgebungen gewährleistet.

Zusätzlich zu den thermischen und chemischen Fähigkeiten, Quarzglasrohre unterstützen die optische Klarheit. Dies ermöglicht es Ingenieuren, Reaktionen visuell zu überwachen oder die Rohre für die Lichtübertragung in der Spektrometrie und in lasergesteuerten Systemen zu verwenden. Diese kombinierten Eigenschaften machen Quarzglas einzigartig für fortschrittliche, hochbelastete Anwendungen.

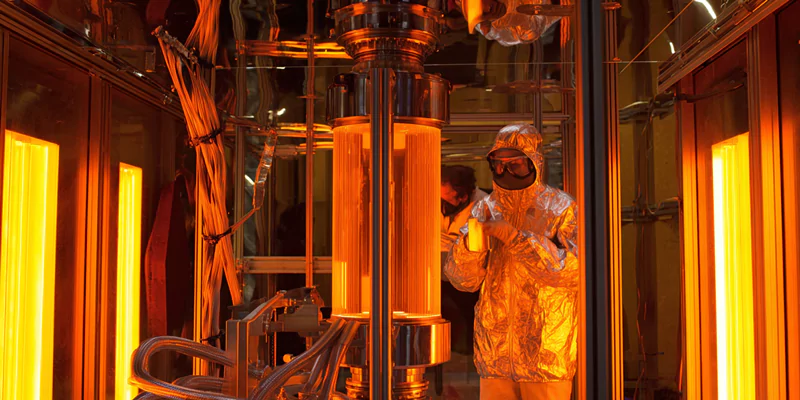

Welche kritischen industriellen Anwendungen hängen von der Leistung von Quarzglasrohren ab?

Quarzglasrohre sind in einer Vielzahl von Industriezweigen unverzichtbar, wo ihre Reinheit und Widerstandsfähigkeit einen zuverlässigen Betrieb unter anspruchsvollen Bedingungen ermöglichen.

Sie bilden das Rückgrat für kritische Prozesse in der Halbleiterindustrie, der Wärmebehandlung, der Präzisionsoptik und speziellen chemischen oder nuklearen Anwendungen.

Halbleiterherstellung: CVD-Reaktionskammern und Kernkomponenten von Diffusionsöfen

In der Halbleiterindustrie sind geschmolzene Quarzrohre wichtige Bestandteile von chemische Gasphasenabscheidung¹ Kammern und Diffusionsöfen. Ihre hohe Reinheit verhindert Metallverunreinigungen, die Wafer-Substrate beschädigen könnten. Ihre Temperaturwechselbeständigkeit ermöglicht wiederholte schnelle Zyklen mit geringerem Risiko eines plötzlichen Ausfalls.

Rohre aus Quarzglas stellen eine chemisch stabile Barriere dar, die nicht mit reaktiven Gasen interagiert. Dies ist von entscheidender Bedeutung für die Gewährleistung gleichmäßiger Dünnschichtabscheidungs- und Oxidationsprozesse. Ihre glatte Oberfläche trägt außerdem zu einem sauberen Gasfluss und zur Aufhängung der Wafer bei.

Regelmäßige Wartung und sorgfältige Installation gewährleisten eine langfristige Leistung der Fertigungslinien. Die Investition in hochwertiges Quarzglas minimiert die Ausfallzeiten und maximiert die Chipausbeute während des gesamten Produktlebenszyklus.

Hochtemperatur-Wärmebehandlungssysteme: Lösungen für Glüh- und Sinterofentemperaturen

Wärmebehandlungssysteme sind auf Quarzglasrohre angewiesen, um hohen Betriebstemperaturen während des Glühens, Kalzinierens und Sinterns standzuhalten. Die Rohre behalten ihre Form und Dichtungsintegrität bei bis zu 1.200°C. Dies gewährleistet eine gleichmäßige Wärmeeinwirkung und einen zuverlässigen Einschluss von Werkstücken oder chemischen Ladungen.

Der niedrige Wärmeausdehnungskoeffizient (etwa 0,5 × 10-⁶/K) verringert das Risiko von Rissen oder Verformungen selbst bei häufigen Lastwechseln erheblich. Dies macht Quarzglas zu einer überlegenen Alternative zu Keramik oder Standardglas für kontinuierliche oder Chargenprozesse.

Die lange Lebensdauer trägt dazu bei, Wartungskosten und Produktionsausfälle zu reduzieren. Die Vorhersagbarkeit des Materials ermöglicht eine präzise Wärmeregulierung und gleichbleibende Ergebnisse bei modernen Öfen.

Optische Präzisionssysteme: UV-Laser- und Spektrometer-Transmissionskomponenten

Präzisionsoptische Systeme verwenden Quarzglasrohre als Lichtleiter, Spektrometerzellen oder UV-Lasergehäuse. Die hohe Durchlässigkeit des Materials im UV- und sichtbaren Spektrum bewahrt die Signalintensität für analytische und photonische Geräte.

Quarzglas ist praktisch frei von Autofluoreszenz und absorbiert nur wenig Licht, was genaue Messungen in der Spektrophotometrie oder Molekularanalyse ermöglicht. Seine hervorragenden Geometrietoleranzen bedeuten weniger optische Verzerrungen für Systeme, die eine genaue Kalibrierung erfordern.

Langlebigkeit und minimale Ausgasung machen Quarzglasrohre ideal für den Einsatz in Reinräumen und empfindlichen Instrumenten. Routinemäßige Reinigung und Qualitätskontrollen gewährleisten eine gleichbleibend hohe optische Leistung.

Spezialisierte Anwendungserweiterungen: Transport hochreiner Chemikalien und Anwendungen in der Nuklearindustrie

In chemischen Transportsystemen transportieren Quarzglasrohre korrosive oder hochreine Flüssigkeiten sicher, ohne Spuren von Verunreinigungen einzubringen. Die Inertheit des Materials ist entscheidend für die Aufrechterhaltung der Integrität von Prozessströmen, insbesondere in der pharmazeutischen oder mikroelektronischen Produktion.

In der Nuklearindustrie werden Quarzglasrohre für die Handhabung von Brennstoffen, die Isolierung von Proben oder als Abschirmhülsen eingesetzt. Ihre Kombination aus thermischer Beständigkeit und geringer Neutronenaktivierung ermöglicht einen sicheren, stabilen Betrieb unter intensiver Strahlung und Hitze.

Komplexe, branchenspezifische Konstruktionen werden oft kundenspezifisch angefertigt, um einzigartige Prozessspezifikationen zu erfüllen. Ingenieure sollten eng mit vertrauenswürdigen Lieferanten zusammenarbeiten, um die Abmessungen, Verbindungen und Befestigungen der Rohre zu optimieren.

Wie unterstützen die thermischen und optischen Eigenschaften von Quarzglasrohren Anwendungen unter extremen Bedingungen?

Rohre aus Quarzglas (Siliziumdioxid) zeichnen sich dadurch aus, dass sie auch unter extremen Bedingungen ihre mechanische Integrität und optische Funktion beibehalten. Ihre kontinuierliche Arbeitstemperatur liegt in der Regel bei 1.050-1.200 °C, mit zeitweiligen Spitzenwerten, die noch höher liegen.

Ihr niedriger Wärmeausdehnungskoeffizient bedeutet, dass sie bei schneller Erwärmung oder Abkühlung weniger Spannungen aufnehmen, was sie ideal für Prozesse mit häufigen Zyklen macht. Diese Eigenschaft verringert das Risiko von Brüchen oder Leckagen erheblich.

Optisch lassen Quarzglasrohre mehr als 90% an UV- und sichtbarem Licht durch. Diese Leistung ist entscheidend für UV-Härtung²Photolithographie und Spektroskopie. Die Röhren behalten diese Klarheit über ihre gesamte Lebensdauer und unterstützen so eine konsistente Prozessüberwachung und -steuerung.

Quarzglasrohre im Vergleich zu alternativen Materialien: Leistungsvergleich für die technische Auswahl

Bei der Auswahl von Hochtemperaturrohren müssen Ingenieure Leistung, Haltbarkeit und Kompatibilität verschiedener Materialien vergleichen.

Rohre aus Quarzglas übertreffen Borosilikatglas und die meisten Keramiken in Bezug auf Reinheit, Temperaturbeständigkeit und chemische Inertheit.

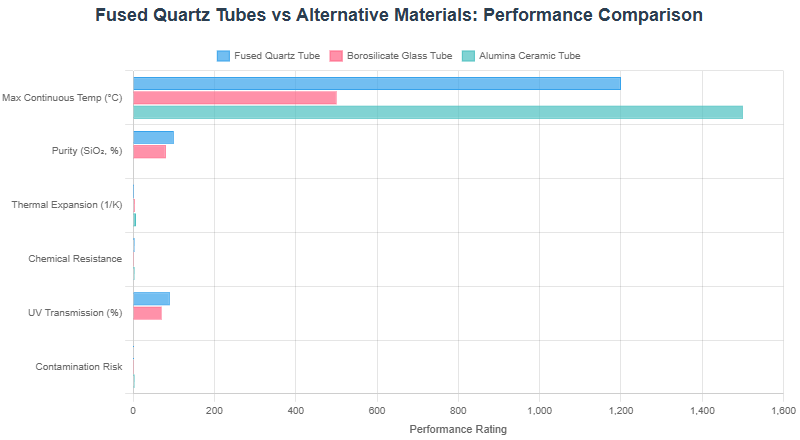

Vergleich der Leistung von Quarzglasröhren

Wie wirken sich die Herstellungsprozesse auf die Leistung und Qualität von Quarzglasrohren aus?

Die Konsistenz und Qualität der Herstellung von Quarzglasrohren wirkt sich direkt auf die Leistung, die Lebensdauer und die Zuverlässigkeit der Rohre unter Feldbedingungen aus.

Die Rohstoffe werden sorgfältig gereinigt, und das Schmelzen erfolgt in kontaminationskontrollierten Umgebungen, um einen extrem hohen SiO₂-Gehalt und minimale Fremdeinschlüsse zu gewährleisten.

Präzisionsumformung, Glühen und kundenspezifische Endbearbeitung sind entscheidend, um enge Toleranzen und makellose Oberflächen zu erreichen. Die Wahl eines seriösen Lieferanten stellt sicher, dass jedes Rohr die dokumentierten ISO- und ASTM-Qualitätsstandards erfüllt und somit die Einhaltung technischer und gesetzlicher Vorschriften unterstützt.

Leitfaden zur Überprüfung der technischen Spezifikationen: Kritische Parameter für Hochtemperatur-Quarzröhren

Die Überprüfung der technischen Spezifikationen ist von entscheidender Bedeutung, bevor ein Auftrag erteilt oder Rohre in Prozesslinien eingebaut werden.

Bestätigen Sie alle relevanten thermischen, optischen, mechanischen und chemischen Parameter für Ihr Einsatzszenario.

Thermische Leistungsparameter: Betriebstemperatur und Temperaturwechselbeständigkeit

Überprüfen Sie immer die vom Hersteller angegebene maximale Dauerbetriebstemperatur. Standard-Quarzglasröhren arbeiten bei 1.050-1.200°C und können Schocks über ΔT≥1000°C standhalten. Prüfen Sie die Prüfberichte und vermeiden Sie einen Betrieb nahe der oberen Leistungsgrenze über längere Zeiträume.

Die Temperaturwechselbeständigkeit hängt von der Wandstärke und dem Montagesystem sowie von den intrinsischen Materialeigenschaften ab. Wenden Sie sich zur Optimierung des Designs an Experten aus dem Bereich Technik und Zulieferer.

Die richtige Auswahl nach diesen Kriterien trägt dazu bei, Ausfälle und kostspielige Ersatzbeschaffungen bei hochwertigen Anwendungen zu vermeiden.

Kritische optische Indikatoren: UV-Transmission und Brechungsindex-Spezifikationen

Quarzglasrohre bieten eine UV-Transmission von mehr als 90% (200-400 nm) und eine Brechungsindexgleichmäßigkeit von ±0,0005. Diese Spezifikationen gewährleisten maximale Effizienz in optischen und photonischen Systemen.

Die gleichbleibend hohe UV-Transmission unterstützt die präzise photochemische Verarbeitung und fortschrittliche analytische Messungen. Fordern Sie vor der Beschaffung Daten zur Chargenprüfung an und überprüfen Sie diese gegebenenfalls mit Ihrer eigenen Spektralphotometrie.

Wenn Ihr Prozess Laser verwendet oder auf optische Überwachung angewiesen ist, sind enge optische Toleranzen für langfristige Genauigkeit und Stabilität unerlässlich.

Mechanische und chemische Spezifikationen: Abmessungstoleranzen und Reinheitsstandards

Bei den meisten fortgeschrittenen Anwendungen ist darauf zu achten, dass Rohrdurchmesser, Wandstärke und Länge Toleranzen von ±0,2-0,5 mm oder besser einhalten. Dies verbessert die Integration der Ausrüstung und die Wiederholbarkeit des Prozesses.

Die Reinheit muss konstant ≥99,995% SiO₂ betragen, wobei Metallverunreinigungen unter 1 ppm oder wie angegeben gehalten werden. Fordern Sie mit jeder Charge ICP-OES- oder GDMS-Berichte an.

Chemische Kompatibilität ist entscheidend für die Langlebigkeit. Prüfen Sie die Materialzertifikate auf Beständigkeit gegen bestimmte Säuren, Basen oder Lösungsmittel, die in Ihrem Prozessstrom vorhanden sind.

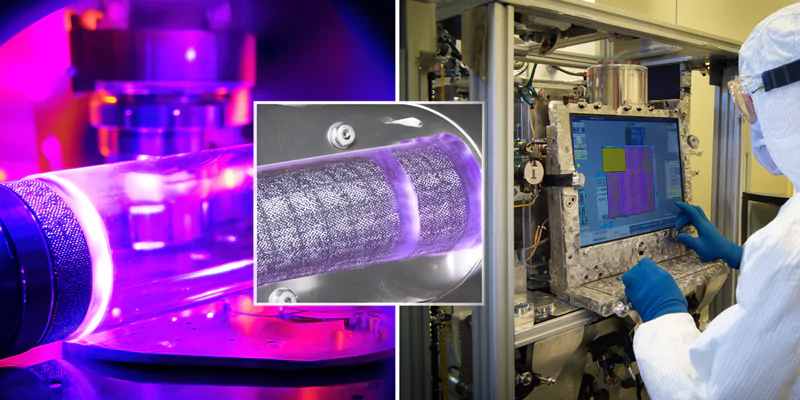

Für welche Anwendungsszenarien sind Quarzglasrohre besser geeignet als andere Materialien?

Die Auswahl von Quarzglasrohren erfordert eine strukturierte Analyse der Anwendungsanforderungen und der Leistungsprofile des Materials.

Beginnen Sie mit einer Bestandsaufnahme aller wichtigen technischen Anforderungen - Temperatur, Reinheit, Lichtdurchlässigkeit und chemische Belastung - und schließen Sie dann minderwertige Materialien aus.

Verwenden Sie einen Entscheidungsbaum, um systematisch zu bestimmen, wann geschmolzener Quarz für Ihr Projekt notwendig ist, insbesondere wenn Sie Alternativen in Betracht ziehen wie Borosilikatglas³ oder Keramiken.

Entscheidungsschritte für die Auswahl von Quarzglasröhren

• Liegt die Dauerbetriebstemperatur über 500 °C oder wird das Rohr schnellen Temperaturwechseln ausgesetzt? Wenn ja, ist Quarzglas oder Keramik erforderlich.

• Ist höchste chemische Reinheit erforderlich (z. B. Waferverarbeitung, analytische Chemie)? Wenn ja, wird Quarzglas dringend empfohlen.

• Ist die Übertragung von UV- oder sichtbarem Licht erforderlich (z. B., Photolithographie⁴Spektrometrie)? Wenn ja, dann ist Quarzglas ideal.

• Sind Verunreinigungs- und Ausgasungsrisiken zu vermeiden? Wenn ja, sind Quarzglasrohre den Alternativen überlegen.

• Bei extremer Alkalibelastung sollten Sie Aluminiumoxidkeramiken in Betracht ziehen - beachten Sie jedoch die Kompromisse bei der Opazität und der Maßtoleranz.

Schlussfolgerung

Die Auswahl und Anwendung von Quarzglasrohren mit den richtigen Spezifikationen ist entscheidend für einen sicheren, zuverlässigen und leistungsstarken Betrieb in modernen industriellen und wissenschaftlichen Umgebungen.

Die Wahl des richtigen Quarzglasrohrs ist eine strategische technische Entscheidung. Nutzen Sie die direkte Belieferung durch TOQUARTZ, die technische Unterstützung und die schnelle Lieferung, um eine unübertroffene Prozessstabilität und technische Sicherheit zu erreichen - kontaktieren Sie uns für eine fachkundige Beratung und maßgeschneiderte Produktlösungen.

FAQ (Häufig gestellte Fragen)

Was ist die maximale Betriebstemperatur für Quarzglasrohre?
Die meisten Quarzglasrohre arbeiten im Dauerbetrieb bei bis zu 1.200 °C, wobei die kurzfristigen Grenzwerte bei 1.600 °C liegen.

Wie kann ich die Qualität und Reinheit von Quarzglasrohren überprüfen?
Fordern Sie chargenspezifische Analysen an, einschließlich ICP-OES- oder GDMS-Ergebnisse, und überprüfen Sie die ISO/ASTM-Zertifizierungen Ihres Lieferanten.

Was sind die wichtigsten Schritte bei der Spezifikation kundenspezifischer Quarzglasrohre?
Definieren Sie klar und deutlich alle relevanten Abmessungen, Reinheits-, optischen und chemischen Anforderungen und fordern Sie eine detaillierte Machbarkeitsprüfung an, bevor Sie einen Auftrag erteilen.

Wie sind Quarzglasrohre im Vergleich zu Borosilikat- oder Keramikrohren?
Rohre aus Quarzglas bieten eine höhere Reinheit, eine bessere thermische und optische Leistung und ein geringeres Kontaminationsrisiko als Borosilikat- oder Aluminiumoxidkeramik in kritischen Anwendungen.
