El rendimiento de la transmisión UV describe la eficacia con la que un material deja pasar la luz ultravioleta, lo que influye directamente en la idoneidad de los tubos de cuarzo de grado UV para tareas científicas e industriales. El cuarzo de alta calidad sigue siendo transparente hasta 190 nm, lo que permite mediciones precisas en espectroscopia UV y garantiza una potente acción germicida en sistemas de desinfección. En comparación con otros materiales, el cuarzo alcanza una transmitancia UV superior a 90%, lo que maximiza la eficacia de la lámpara y permite obtener resultados precisos en longitudes de onda críticas.
Material | Transmitancia UV | Eficacia en aplicaciones UV |
|---|---|---|
Cuarzo | >90% | Alto efecto germicida gracias al alcance efectivo de los rayos UV |
Teflón | Bajo | Intensidad de salida UV reducida, menor eficacia |
Principales conclusiones
Los tubos de cuarzo de alta calidad transmiten más de 90% de luz UV, lo que los hace ideales para aplicaciones como la esterilización y la espectroscopia.
La pureza es crucial; el cuarzo de gran pureza con pocas impurezas garantiza una transmisión UV y un rendimiento óptimos en entornos sensibles.
Los métodos de fabricación influyen en el rendimiento; la fusión eléctrica produce cuarzo con menor contenido de OH, lo que mejora la claridad y la estabilidad UV.
Solicite certificados de pureza específicos para cada lote y verifique los datos de transmisión para garantizar un rendimiento fiable en aplicaciones UV.
Comprender los requisitos de la aplicación ayuda a seleccionar el tubo de cuarzo adecuado, garantizando la seguridad y la precisión de los resultados.
¿Qué especificaciones de transmisión distinguen al cuarzo de grado UV de los materiales ópticos estándar?
Los tubos de cuarzo óptico deben cumplir estrictas normas de transmisión para funcionar bien en aplicaciones ultravioletas. Estas normas ayudan a científicos e ingenieros a elegir el material adecuado para tareas como la esterilización y la espectroscopia. Cuarzo de gran pureza y tubos de cuarzo de calidad uv marcan la pauta en transmisión uv y claridad óptica superiores.
Cómo influyen los niveles de pureza en los umbrales de transmisión UV
La pureza determina la cantidad de luz ultravioleta que atraviesa un tubo de cuarzo. Cuarzo de gran pureza con bajos niveles de hierro y otras impurezas alcanza índices de transmisión superiores a 90% a 200 nm y 92% a 254 nm, por lo que resulta ideal para la esterilización UV y los sistemas ópticos sensibles. Impurezas como el hierro pueden disminuir la transmisión y reducir la claridad óptica, afectando al rendimiento en entornos exigentes.
Longitud de onda (nm) | Transmisión (% por 1 mm) | Grado/Condición |
|---|---|---|
200 | >90 | Alta pureza, bajo Fe³⁺ |
254 | >92 | Grado de esterilización UV |
355 | >93 | Óptica láser |
Esta tabla muestra que una mayor pureza conduce a una mejor transmisión en longitudes de onda UV clave, lo que apoya las aplicaciones que necesitan un rendimiento preciso del cuarzo óptico.
Rendimiento en función de la longitud de onda desde UV-A hasta UV profundo
Los índices de transmisión cambian en función de la longitud de onda UV y del tipo de cuarzo óptico utilizado. La sílice fundida ofrece más de 92% de transmisión a 254 nm, mientras que el vidrio de borosilicato sólo alcanza 85-90% en las gamas UV-A y UV-B. La sílice fundida de gran pureza ofrece una estabilidad térmica y una resistencia a la desvitrificación excepcionales, lo que la hace adecuada para su uso a largo plazo en entornos difíciles.

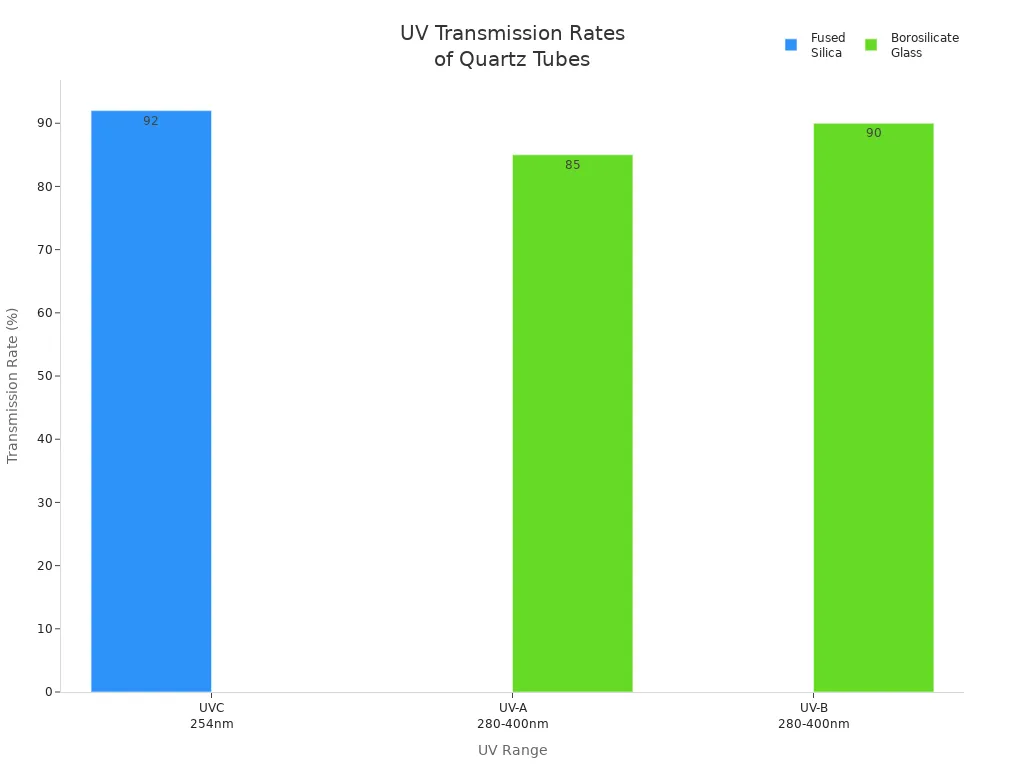

En el gráfico siguiente se comparan los índices de transmisión de distintos materiales en las gamas de UV:
Los tubos de cuarzo con transmisión UV superior admiten aplicaciones que van desde la esterilización UV profunda hasta la óptica láser avanzada.
Los puntos clave que hay que recordar son:
La sílice fundida ofrece una transmisión >92% a 254 nm
El vidrio de borosilicato es rentable, pero menos transparente en el ultravioleta profundo.
El cuarzo de gran pureza garantiza la resistencia química y la estabilidad térmica
Protocolos de pruebas de transmisión según ISO 9050
Certificación ISO 9050 verifica el rendimiento de transmisión de los tubos ópticos de cuarzo. Esta norma mide la transmitancia uv y garantiza que los tubos de cuarzo cumplen los requisitos de la industria para su uso en edificación, construcción y laboratorio. Los fabricantes utilizan la norma ISO 9050 para confirmar que sus productos ofrecen una transmisión uniforme y resistencia a la desvitrificación.
Aspecto | Descripción |
|---|---|
Estándar | ISO 9050:2003 |
Enfoque | Determinación de la transmitancia luminosa, incluida la UV |
Aplicación | Construcción y sistemas ópticos precisos |
La norma ISO 9050 ayuda a compradores e ingenieros a confiar en los datos de transmisión proporcionados para cada tubo de cuarzo, respaldando un rendimiento óptico fiable.
¿Cómo afecta la ingeniería de contenidos OH a la claridad óptica UV?
La ingeniería del contenido de hidroxilo (OH) en el cuarzo óptico desempeña un papel crucial a la hora de determinar su claridad y rendimiento en aplicaciones UV. Los fabricantes deben controlar cuidadosamente los niveles de OH para garantizar que los tubos de cuarzo ofrezcan una transmisión UV superior y resistan la desvitrificación. Comprender las diferencias en los métodos de fabricación y su impacto en la pureza ayuda a los usuarios a seleccionar el tubo de cuarzo adecuado para sus necesidades.
Ventajas y desventajas de la fusión eléctrica frente a la fusión por llama
Los fabricantes utilizan la fusión eléctrica y la fusión por llama para producir cuarzo óptico, pero estos métodos crean diferentes perfiles de contenido de OH. La fusión eléctrica produce tubos de cuarzo con contenido de OH muy bajo, a menudo por debajo de 10 ppm, lo que mejora la transmisión UV y evita la desvitrificación, mientras que la fusión por llama introduce mayores niveles de OH debido al vapor de agua en el proceso de combustión. La elección del método no solo afecta a la claridad óptica, sino también al coste, ya que la fusión eléctrica suele aumentar los gastos de material en un 15-20% en comparación con la fusión por llama.
La fusión eléctrica produce tubos de cuarzo con menor contenido de agua, lo que mejora la resistencia a la desvitrificación y el rendimiento en aplicaciones UV profundas. El cuarzo fundido a la llama, con mayor contenido de OH, puede ser suficiente para usos menos exigentes, pero no puede igualar la claridad necesaria para la espectroscopia avanzada o la fotolitografía. Los usuarios deben sopesar las ventajas de un bajo contenido en OH frente al mayor coste a la hora de seleccionar tubos de cuarzo para tareas UV críticas.
La fusión eléctrica produce un bajo contenido de OH (<10 ppm) y una transmisión UV superior
La fusión por llama introduce un mayor contenido de OH, lo que reduce la claridad UV profunda
El método de fabricación influye directamente en el coste, la claridad y la resistencia a la desvitrificación
Cuantificación de los efectos de la banda de absorción de OH en los sistemas de longitud de onda múltiple
Los grupos OH del cuarzo óptico absorben la luz en determinadas longitudes de onda infrarrojas y ultravioletas, lo que puede limitar la eficacia de los sistemas de longitud de onda múltiple. La sílice fundida de gran pureza con bajo contenido en OH permite una ventana de transmisión más amplia, compatible con aplicaciones desde el ultravioleta profundo (190 nm) hasta el infrarrojo cercano, mientras que el alto contenido en OH introduce bandas de absorción a 1,4 μm, 2,2 μm y 2,7 μm. Estas bandas de absorción pueden causar una pérdida significativa de señal en sistemas que requieren transparencia UV e IR.
Un tubo de cuarzo con menos de 5 ppm de contenido de OH minimizará la absorción en el rango UV profundo, por lo que es ideal para el análisis de ADN y la fotoquímica. Por el contrario, los tubos con niveles de OH más elevados pueden funcionar bien en luz visible pero perder eficacia en longitudes de onda UV e IR críticas. Los ingenieros deben tener en cuenta los requisitos espectrales de su aplicación para evitar pérdidas de rendimiento causadas por la absorción de OH.
OH Contenido | Alcance de la transmisión | Impacto en el rendimiento |
|---|---|---|
<5 ppm | UV profundo a IR cercano | Máxima claridad, mínima absorción |
10-50 ppm | UV-A, UV-B, algo de infrarrojo cercano | Claridad moderada, cierta absorción |
>100 ppm | Visible, UV/IR limitado | Claridad reducida, fuerte absorción |
Criterios de selección de materiales en función de los requisitos espectrales
La selección del tubo de cuarzo adecuado para aplicaciones UV depende de varios criterios, como el contenido de OH, la pureza y la gama espectral prevista. La sílice fundida de gran pureza con bajo contenido en OH garantiza la resistencia química, la estabilidad térmica y una transmisión UV superior, por lo que resulta adecuada para entornos industriales y de laboratorio exigentes. La presencia de impurezas o defectos superficiales puede reducir la claridad óptica y comprometer el rendimiento.
Los ingenieros deben buscar tubos de cuarzo con un contenido de SiO2 superior a 99,9%, una transmitancia de luz visible superior a 93% y una transmitancia UV superior a 80%. La calidad de la superficie, el tamaño y la seguridad medioambiental también desempeñan un papel importante en la selección del material. El procesamiento personalizado y los tratamientos superficiales precisos mejoran aún más el rendimiento y la fiabilidad del cuarzo óptico en aplicaciones especializadas.
Criterios | Descripción |
|---|---|
Selección de materiales | Contenido de SiO2 ≥99,9% para la estabilidad química y térmica. |
Especificaciones y tamaño | Elija el diámetro y la longitud en función de la aplicación; el grosor de la pared afecta a la resistencia |
Rendimiento óptico | Transmitancia visible >93%, transmitancia UV >80% |
Calidad de la superficie | Sin poros, arañazos profundos ni grietas |
Procesamiento/personalización | Alta precisión y tratamientos superficiales adecuados |
Protección del medio ambiente | Los materiales deben ser seguros y respetuosos con el medio ambiente |
¿Por qué el control de las impurezas metálicas determina el rendimiento de las ventanas UV?
El control de las impurezas metálicas desempeña un papel vital en el rendimiento óptico de los tubos de cuarzo utilizados en aplicaciones ultravioletas. Incluso pequeñas cantidades de impurezas pueden desplazar los bordes de absorción ultravioleta, causar fluorescencia no deseada y reducir la transmisión ultravioleta superior necesaria para mediciones sensibles. Unas pruebas y una certificación minuciosas ayudan a garantizar que cada tubo de cuarzo óptico cumpla las normas más estrictas de pureza, resistencia a la desvitrificación y estabilidad térmica.
Contaminantes metálicos críticos que afectan a los bordes de absorción UV
Las impurezas metálicas, como el hierro, el aluminio y el titanio, pueden reducir significativamente la transmisión del cuarzo óptico en el rango UV profundo. Estas impurezas crean centros de absorción que bloquean la luz ultravioleta, desplazando el borde de absorción a longitudes de onda más largas y reduciendo la eficacia de los tubos de cuarzo de grado uv en aplicaciones como la espectroscopia y la fotolitografía. La producción de tubos de cuarzo de gran pureza requiere un control estricto de estos contaminantes para mantener una transmisión UV superior y la resistencia a la desvitrificación.
Contaminante | Efecto en la transmisión UV | Repercusiones en el rendimiento |
|---|---|---|
Hierro (Fe) | Reduce la transmisión por debajo de 300 nm | Pérdida de claridad UV profunda |
Aluminio (Al) | Desplaza el borde de absorción por debajo de 200 nm | Disminución de la sensibilidad |
Titanio (Ti) | Provoca centros de color, bloquea los rayos UV | Menor rendimiento óptico |
Esta tabla pone de relieve cómo afectan directamente determinadas impurezas al rendimiento y la fiabilidad del cuarzo óptico en entornos UV exigentes.
Mecanismos de fluorescencia a partir de impurezas de metales de transición
Las impurezas de metales de transición en los tubos de cuarzo pueden causar fluorescencia cuando se exponen a la luz ultravioleta. Las distintas impurezas y defectos emiten luz a distintas longitudes de onda, lo que puede interferir con mediciones ópticas sensibles y reducir la relación señal/ruido en los sistemas de laboratorio. Por ejemplo, las impurezas Fe3+ producen bandas de emisión cercanas a 700 nm, mientras que los defectos Al3+ emiten alrededor de 500 nm, como se muestra en el gráfico siguiente.
La fluorescencia de estas impurezas puede enmascarar señales débiles y reducir la precisión de los análisis basados en UV.
La fluorescencia puede proceder de defectos Fe3+, Al3+ y Si-O

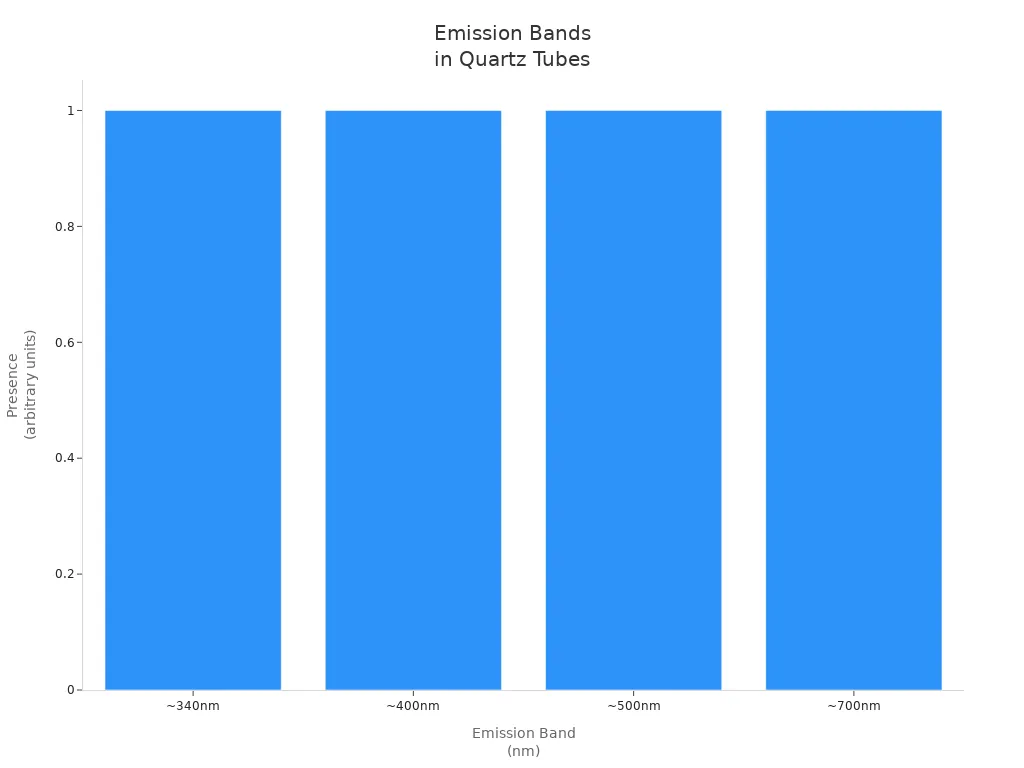

Las bandas de emisión se solapan con las longitudes de onda analíticas, provocando interferencias
Los bajos niveles de impurezas son esenciales para un cuarzo óptico de alto rendimiento
Normas de ensayo de pureza y criterios de aceptación
Los fabricantes utilizan métodos de ensayo avanzados para verificar la pureza del cuarzo óptico y garantizar la consistencia de los lotes. Las técnicas más comunes son Espectrometría de masas con plasma acoplado inductivamente (ICP-MS)(XRF) y espectrometría de fluorescencia atómica (AFS), que detectan trazas de impurezas a niveles de partes por millón. Certificaciones como ISO 12123 e ISO 9001 confirman que cada tubo de cuarzo cumple estrictos requisitos de transmisión, pureza y estabilidad térmica.
Certificación | Descripción |
|---|---|
ISO 9001 | Garantiza controles estrictos de la producción, la pureza y las pruebas, lo que se traduce en un rendimiento uniforme y menos defectos. |
ISO 12123 | Establece criterios para la transmisión y homogeneidad ópticas, exigiendo pruebas sobre la variación del índice de refracción y la transmisión a longitudes de onda específicas. |
ASTM | Proporciona normas que ayudan a garantizar la calidad y fiabilidad en la producción de tubos de cuarzo. |
SEMI | Establece directrices para la industria de semiconductores, garantizando materiales de alta calidad. |
Certificados de pureza por lotes | Documentar los niveles de impureza, garantizando la coherencia y la verificación de la calidad. |
Los compradores deben solicitar siempre certificados específicos de cada lote y verificar la transmisión en la longitud de onda de aplicación para garantizar un rendimiento fiable.
¿Qué indicadores de calidad de fabricación validan el rendimiento óptico UV?
Los fabricantes utilizan estrictos indicadores de calidad para confirmar la fiabilidad del cuarzo óptico en aplicaciones UV. Estos indicadores ayudan a ingenieros y compradores a seleccionar productos de tubos de cuarzo que ofrezcan una excelente transmisión ultravioleta y resistan la desvitrificación. El conocimiento de las normas de certificación, los certificados de ensayo y la coherencia de los lotes garantiza que cada tubo de cuarzo de grado uv satisface las exigencias de los sistemas industriales y de laboratorio avanzados.
Normas esenciales de certificación para materiales de cuarzo óptico
Las normas de certificación proporcionan una base para evaluar la calidad del cuarzo óptico. Las normas ISO 12123 e ISO 9050 establecen los requisitos de transmisión, pureza y estabilidad térmica, que guían a los fabricantes en la producción de cuarzo fundido con un rendimiento constante. Estas normas también ayudan a los compradores a comparar opciones de tubos de cuarzo para aplicaciones UV específicas.
Los fabricantes deben documentar el cumplimiento de estas normas, incluidos los resultados de las pruebas de transmisión en longitudes de onda clave y los niveles de impurezas. La certificación garantiza que cada tubo de cuarzo mantiene una alta pureza y resiste la desvitrificación, lo que favorece la fiabilidad a largo plazo en entornos exigentes. Los ingenieros confían en estas certificaciones para tomar decisiones informadas.
Estándar | Causa | Efecto |
|---|---|---|
ISO 12123 | Establece parámetros de pureza | Garantiza una alta calidad óptica del cuarzo |
ISO 9050 | Medidas de transmisión | Confirma una excelente transmisión uv |
ASTM | Define los métodos de ensayo | Valida la estabilidad térmica |
Interpretación de los certificados de ensayo de materiales y los datos espectrales
Los certificados de ensayo de materiales y los datos espectrales ofrecen información valiosa sobre el rendimiento óptico de los tubos de cuarzo. Los informes de calibración muestran cómo el equipo mide la transmisión y la precisión de la longitud de onda, mientras que las correcciones y los valores de incertidumbre ponen de manifiesto cualquier discrepancia. Los datos de longitud de onda confirman que el tubo de cuarzo emite y transmite luz en los rangos UV requeridos.
Los ingenieros deben revisar estos certificados para verificar que el tubo de cuarzo cumple los requisitos específicos de la aplicación en cuanto a pureza y transmisión. Una interpretación precisa de los datos espectrales garantiza que el cuarzo óptico funcionará como se espera en los sistemas de laboratorio e industriales. Los certificados fiables respaldan una selección segura del material.
Concepto clave | Explicación |
|---|---|
Informe de calibración | Datos para ajustes y mediciones de equipos |
Correcciones | Discrepancias entre los valores medidos y los certificados |
Incertidumbre | Falta de precisión absoluta en las mediciones |
Datos de longitud de onda | Precisión en la emisión de las longitudes de onda requeridas |
Validación de la consistencia de los lotes mediante el control estadístico de procesos
La consistencia de los lotes desempeña un papel fundamental en el mantenimiento de la calidad de los tubos ópticos de cuarzo. Los fabricantes utilizan el control estadístico de procesos para supervisar la transmisión, la pureza y la estabilidad térmica de los lotes de producción. Unos resultados uniformes garantizan que cada tubo de cuarzo ofrezca una excelente transmisión ultravioleta y resista la desvitrificación.
Los ingenieros y compradores deben solicitar certificados específicos de lote y datos de transmisión en la longitud de onda de aplicación. La consistencia fiable de los lotes favorece la repetibilidad del rendimiento en los sistemas UV y reduce el riesgo de fallos inesperados. La consistencia genera confianza en el control de calidad del proveedor.
Los puntos clave para compradores e ingenieros incluyen:
Solicitar certificados de pureza específicos para cada lote de tubos de cuarzo
Verificar la transmisión en la longitud de onda prevista para la aplicación.
Elija proveedores con control estadístico de procesos probado
¿Cómo deben influir los requisitos de la aplicación en la selección del material de grado UV?
La selección del tubo de cuarzo adecuado para aplicaciones UV empieza por comprender las necesidades específicas del experimento o proceso. Cada aplicación requiere una cuidadosa consideración de la longitud de onda, la pureza y los factores medioambientales. El cumplimiento de estos requisitos garantiza la seguridad, la precisión y el rendimiento a largo plazo.
Marco de decisión para la selección de materiales en función de la longitud de onda
La longitud de onda de la aplicación determina qué tubo de cuarzo ofrecerá los mejores resultados. Los ingenieros deben ajustar las propiedades ópticas del tubo a las necesidades del experimento, teniendo en cuenta factores como la exposición química y la precisión de la medición. Los distintos tipos de tubos, transparentes u opacos, desempeñan funciones específicas en laboratorios y entornos industriales.
Los tubos de cuarzo mantienen una alta transmitancia uv, mientras que el vidrio de borosilicato bloquea la mayoría de los rayos UV, por lo que el cuarzo es esencial para una fuerte exposición a los rayos UV. Los tubos de cuarzo de alta pureza son cruciales para la esterilización UV, ya que las impurezas pueden bloquear la luz UV y reducir la eficacia. Seleccionar el contenido de OH adecuado garantiza que el tubo funcione bien tanto en entornos UV como infrarrojos.
La siguiente tabla resume cómo influyen los requisitos de la aplicación en la selección del material:
Requisito | Causa | Efecto |
|---|---|---|
Esterilización UV profunda | Alta pureza, pocas impurezas | Maximiza la acción germicida y la medición |
Espectroscopia multi-longitud de onda | Bajo contenido en OH, alta claridad óptica | Admite una amplia gama espectral y precisión |
Entornos de alta temperatura | Estructura estable, contenido de OH controlado | Mantiene el rendimiento y resiste la desvitrificación |
Consejo: Adapte siempre las propiedades del tubo de cuarzo a la longitud de onda de la aplicación y al entorno del proceso para obtener resultados óptimos.
La selección de tubos de cuarzo de grado UV de alta calidad requiere prestar atención a normas estrictas.
Pureza del SiO₂ de al menos 99,98% garantiza una baja contaminación y una fuerte transmisión de la luz ultravioleta.
Índices de transmisión UV de 85% o superiores en las longitudes de onda objetivo permiten obtener resultados precisos en aplicaciones sensibles.
Estabilidad térmica hasta 1100°C protege el rendimiento en entornos exigentes.
Los ingenieros siempre deben ajustar las propiedades de los tubos de cuarzo a la longitud de onda de la aplicación y verificar las certificaciones antes de la compra.
Consejo: Solicite datos de pureza y transmisión específicos de cada lote para evitar problemas inesperados de rendimiento.
PREGUNTAS FRECUENTES
¿Qué diferencia a los tubos de cuarzo de calidad UV de los tubos de vidrio estándar?
Los tubos de cuarzo de calidad UV transmiten más de 80% de luz UV a 200 nm.
El vidrio estándar bloquea la mayor parte de los rayos UV por debajo de 340 nm, lo que limita su uso en aplicaciones de UV profunda.
Los tubos de cuarzo permiten una espectroscopia y esterilización avanzadas.
Puntos clave que hay que recordar:
El cuarzo transmite los rayos UV
El vidrio bloquea la mayoría de los rayos UV
El cuarzo permite mediciones sensibles
¿Qué papel desempeña el contenido de OH en la transmisión de la radiación UV?
El contenido de OH afecta a la cantidad de luz UV que atraviesa los tubos de cuarzo.
Un bajo contenido en OH (<30 ppm) permite una mejor transmisión de la radiación UV profunda, mientras que un alto contenido en OH aumenta la absorción.
Los fabricantes utilizan la fusión eléctrica para conseguir bajos niveles de OH.
OH Contenido | Transmisión | Resultado |
|---|---|---|
Bajo (<30 ppm) | Alta | Lo mejor para UV profundos |
Alta (>100 ppm) | Bajo | Uso UV limitado |
¿Qué impurezas afectan más a la claridad óptica UV?
Las impurezas metálicas como el hierro, el aluminio y el titanio reducen la transmisión de los rayos UV.
Estos metales crean centros de absorción y pueden causar fluorescencias no deseadas en sistemas sensibles.
El cuarzo de gran pureza contiene menos de 20 ppm de impurezas metálicas totales.
Datos clave:
Hierro, aluminio, titanio menor claridad
Las impurezas causan fluorescencia
El cuarzo de gran pureza garantiza los mejores resultados
¿Qué certificaciones deben buscar los compradores en los tubos ópticos de cuarzo?
Los compradores deben comprobar las certificaciones ISO 9050 e ISO 12123.
Estas normas confirman que los tubos de cuarzo cumplen estrictos requisitos de transmisión UV y pureza.
Los tubos certificados ofrecen un rendimiento fiable en entornos industriales y de laboratorio.
Certificación | Lo que confirma |
|---|---|
ISO 9050 | Normas de transmisión UV |
ISO 12123 | Pureza y homogeneidad |
¿Qué factores deben guiar la selección de materiales para aplicaciones UV?
Los ingenieros deben adaptar las propiedades del tubo de cuarzo a la longitud de onda y el entorno de la aplicación.
Deben tener en cuenta la pureza, el contenido de OH y la transmisión requerida en longitudes de onda específicas.
Seleccionar el tubo adecuado garantiza seguridad y resultados precisos.
Consideraciones importantes:
Adaptar el tubo a la longitud de onda
Comprobar la pureza y el contenido de OH
Verificar la transmisión a la longitud de onda deseada
