Las tolerancias de espesor de las placas de cuarzo de calidad óptica desempeñan un papel fundamental en la determinación de la calidad y fiabilidad de los sistemas ópticos avanzados. La mayoría de las aplicaciones requieren tolerancias de entre ±0,01 mm y ±0,1 mm, en función de las necesidades de rendimiento. La tabla siguiente muestra los niveles de tolerancia habituales para la óptica de precisión:

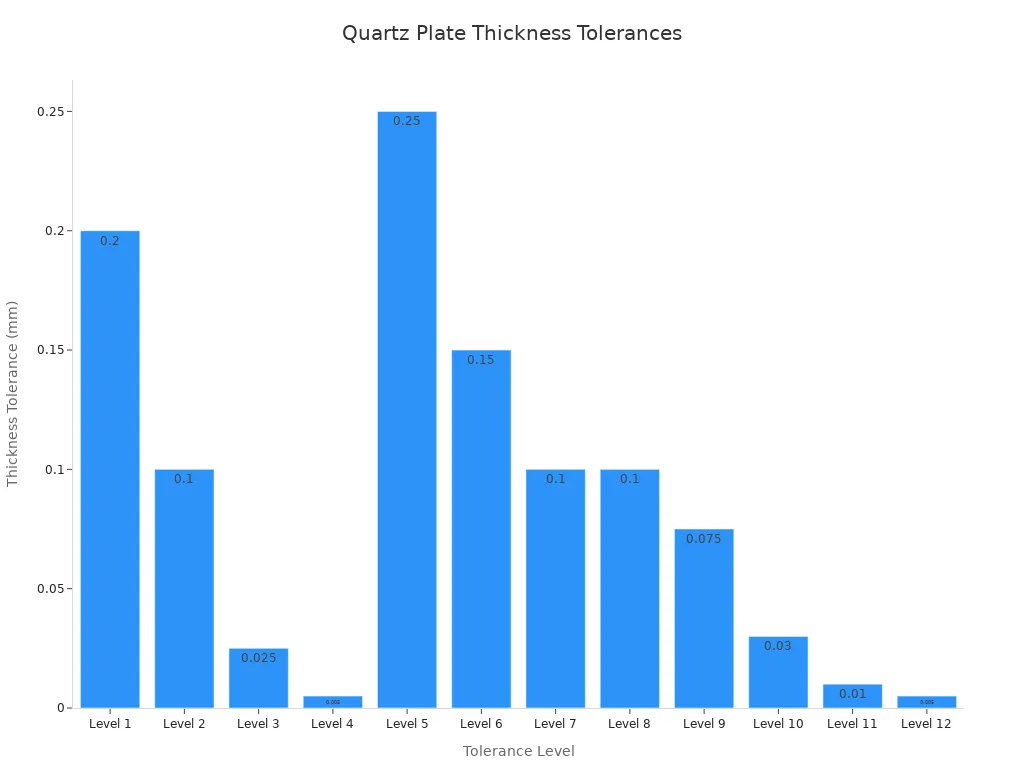

Nivel de tolerancia | Tolerancia del espesor central (mm) |
|---|---|
Nivel 4 | ±0.005 |
Nivel 11 | ±0.010 |
Nivel 2 | ±0.1 |
Nivel 5 | ±0.25 |
Las tolerancias más estrictas mejoran el rendimiento óptico, pero también aumentan los costes de fabricación. Las clases de tolerancia de precisión, alta precisión y básica afectan tanto a la precisión del sistema como al precio.
Principales conclusiones
Las placas de cuarzo de calidad óptica necesitan tolerancias de espesor específicas para garantizar un alto rendimiento en los sistemas ópticos. Las tolerancias habituales oscilan entre ±0,01 mm y ±0,1 mm.
Las tolerancias más estrictas mejoran el rendimiento óptico, pero pueden aumentar los costes de fabricación. El equilibrio es la clave para conseguir calidad y asequibilidad.
Aplicaciones como la interferometría de precisión y la óptica láser requieren un estricto control del espesor para minimizar los errores de frente de onda y garantizar resultados de alta calidad.
En la fabricación de semiconductores, las tolerancias de espesor de ±0,03-0,05 mm son cruciales para mantener la uniformidad de la temperatura y maximizar el rendimiento del producto.
Seleccionar la tolerancia adecuada en función de las necesidades de la aplicación ayuda a los ingenieros a evitar costes innecesarios al tiempo que garantiza un rendimiento óptimo.
¿Qué tolerancias de espesor requieren las aplicaciones de interferometría de precisión y óptica láser?
La interferometría de precisión y la óptica láser exigen un control estricto de placa de cuarzo de calidad óptica tolerancias de espesor. Estas tolerancias repercuten directamente en el error de frente de onda, la calidad de transmisión y la planitud, factores todos ellos críticos para los sistemas ópticos de alto rendimiento. Normas industriales como ISO 10110, MIL y ASTM orientan la selección de las tolerancias adecuadas para cada aplicación.
Ventanas de interferómetro estándar: especificaciones de tolerancia de ±0,25 mm (±0,010")
Las ventanas de interferómetro estándar suelen requerir una tolerancia de grosor de ±0,25 mm (±0,010"). Este nivel de tolerancia garantiza que la diferencia de camino óptico se mantenga dentro de límites aceptables para la mayoría de las tareas de interferometría de longitud de onda visible. La combinación de tolerancia de grosor, paralelismo y planitud determina la precisión global de la medición.
Una ventana con una tolerancia de ±0,25 mm puede mantener el error de frente de onda dentro de λ/4 a 632,8 nm, lo que resulta adecuado para metrología general y pruebas ópticas. La siguiente tabla resume los efectos de la tolerancia de grosor en los parámetros ópticos clave:
Aspecto | Efecto |
|---|---|
Error de frente de onda | La curvatura debida a la tensión del revestimiento aumenta el error, provocando el desplazamiento focal y la distorsión del punto. |
Transmisión | Las irregularidades del grosor afectan al error del frente de onda transmitido (TWE). |
Planitud | Los sustratos más gruesos resisten la curvatura, mejorando la planitud. |
Este nivel de tolerancia equilibra el coste y el rendimiento, por lo que es una elección habitual para aplicaciones interferométricas estándar.
Sistemas láser de precisión: ±0,13 mm (±0,005") con control TTV
Los sistemas láser de precisión suelen especificar una tolerancia de grosor más estricta de ±0,13 mm (±0,005") y requieren un control estricto de la variación total del grosor (TTV). Estos requisitos ayudan a minimizar la distorsión del frente de onda y las lentes térmicas, que pueden degradar la calidad del haz láser. Los sistemas láser pulsados y de alta potencia se benefician de esta precisión, ya que incluso pequeñas variaciones de grosor pueden causar diferencias significativas en la trayectoria óptica.
Los fabricantes consiguen estas tolerancias mediante avanzadas técnicas de rectificado y pulido, junto con rigurosos protocolos de inspección. Los siguientes puntos destacan las principales razones de estas especificaciones:
Minimiza el error de frente de onda y las lentes térmicas
Mejora el umbral de daño inducido por láser
Garantiza una calidad constante del haz en toda la abertura
Al mantener estas tolerancias de espesor de las placas de cuarzo de calidad óptica, los ingenieros pueden optimizar el rendimiento y la fiabilidad del sistema en aplicaciones láser exigentes.
Planos ópticos de referencia: tolerancia de ultraprecisión de ±0,05 mm (±0,002")
Los planos ópticos de referencia exigen las tolerancias de grosor más estrictas, que a menudo alcanzan ±0,05 mm (±0,002"). Estos componentes de ultraprecisión sirven como patrones de calibración para otros elementos ópticos. La estrecha tolerancia garantiza una diferencia mínima en el recorrido óptico y permite alcanzar los niveles más altos de precisión en las mediciones.
En la tabla siguiente se indican las guías de tolerancia típicas de los elementos ópticos:
Parámetro | |
|---|---|
Espesor | 0,2 mm (Línea de base) |
0,05 mm (precisión) | |
0,01 mm (alta precisión) |
Las tolerancias de espesor de las placas de cuarzo de grado óptico de ultraprecisión son esenciales para aplicaciones en las que incluso la desviación más pequeña puede afectar a la calibración y la trazabilidad.
Óptica UV y UV profundo: tolerancias más estrictas para longitudes de onda más cortas
Las ópticas UV y UV profundo requieren tolerancias de espesor aún más estrictas debido a las longitudes de onda más cortas. A medida que disminuye la longitud de onda, la misma variación de grosor provoca una mayor diferencia de recorrido óptico, lo que hace que la precisión sea aún más crítica. Las tolerancias típicas de las ópticas UV de alta precisión pueden llegar a ser de hasta 10 μm.

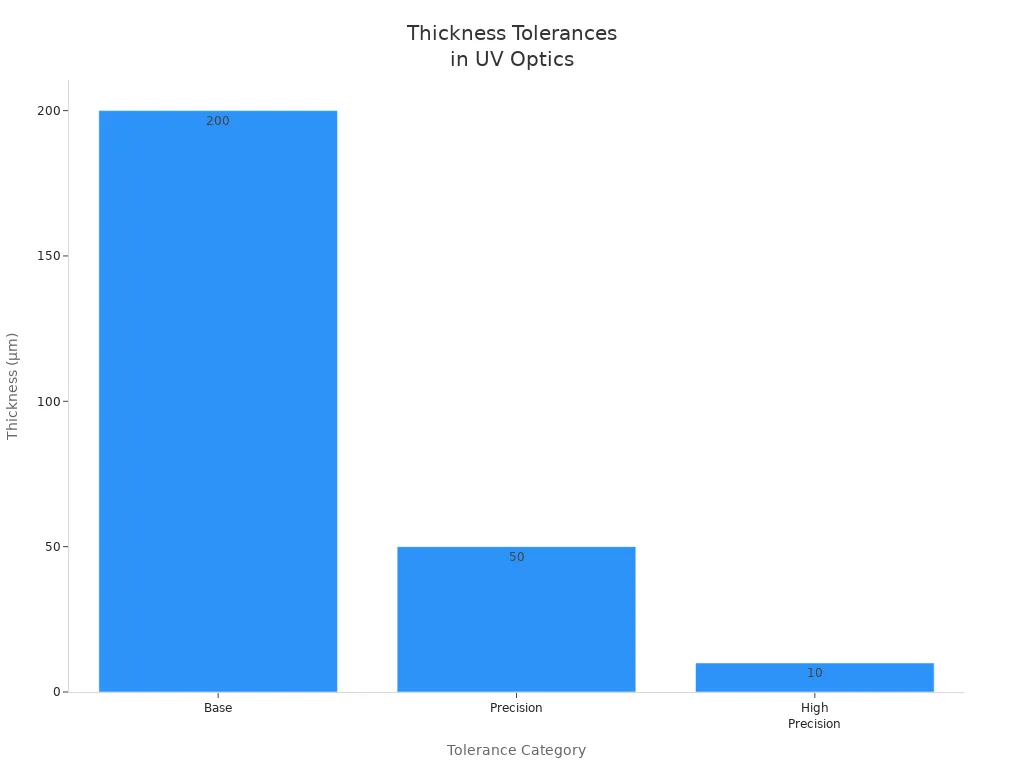

El gráfico siguiente ilustra la relación entre las tolerancias básicas, de precisión y de alta precisión para ópticas UV:
Las longitudes de onda más cortas amplifican el impacto de los errores de grosor
Las ópticas UV de alta precisión suelen requerir tolerancias de 10-50 μm
La homogeneidad del material y la calidad de la superficie también cobran importancia
La selección de las tolerancias correctas de espesor de la placa de cuarzo de grado óptico para aplicaciones UV y UV profundo garantiza un rendimiento y una precisión de medición óptimos.
¿Qué tolerancias de espesor requieren los componentes de los equipos de fabricación de semiconductores?
Los equipos de fabricación de semiconductores dependen de tolerancias precisas en el espesor de las placas de cuarzo para garantizar la estabilidad del proceso y el rendimiento del producto. Cada componente, desde los soportes de obleas hasta las ventanas de observación, tiene unos requisitos únicos basados en su función y en el nivel de control del proceso necesario. Comprender estas diferencias ayuda a los ingenieros a seleccionar la especificación adecuada tanto para el rendimiento como para la rentabilidad.
Procesamiento de obleas de 300 mm: ±0,03-0,05 mm para uniformidad térmica crítica
Los ingenieros especifican tolerancias de espesor estrictas de ±0,03-0,05 mm para los componentes de procesamiento de obleas de 300 mm. Este nivel de control es necesario porque incluso pequeñas variaciones de grosor pueden provocar gradientes de temperatura significativos durante el procesamiento térmico rápido.
Una diferencia de grosor de 0,1 mm en una placa de cuarzo de 300 mm puede crear una variación de masa térmica de unos 30 gramos, lo que provoca diferencias de temperatura de 4-6 °C durante los ciclos de calentamiento. Estos gradientes pueden reducir el rendimiento de los dispositivos en 3-8%, especialmente en los nodos de semiconductores avanzados por debajo de los 10nm. Para solucionar este problema, los fabricantes utilizan cuarzo de gran pureza y técnicas avanzadas de rectificado para conseguir una variación total del grosor (TTV) inferior a 0,020 mm, lo que garantiza una distribución uniforme del calor y un procesamiento estable de las obleas.
Un cuadro sinóptico destaca las relaciones clave:
Especificación | Valor típico | Impacto causal |
|---|---|---|
Tolerancia de grosor | ±0,03-0,05 mm | Controla la masa térmica, afecta a la uniformidad |
TTV | <0,020 mm | Reduce los gradientes de temperatura |
Impacto en el rendimiento | 3-8% pérdida si fuera | Resultado directo de un mal control del espesor |
Procesamiento de obleas de 200 mm: ±0,08-0,10 mm para procesos estándar
Para el procesamiento de obleas de 200 mm, la industria acepta tolerancias de espesor de ±0,08-0,10 mm. Estos componentes funcionan a velocidades de calentamiento más bajas y tienen superficies más pequeñas, por lo que el riesgo de falta de uniformidad de la temperatura se reduce en comparación con los sistemas de 300 mm.
Una variación de 0,1 mm de grosor en un soporte de oblea de 200 mm da lugar a una diferencia de masa térmica de unos 8-10 gramos, lo que suele provocar un gradiente de temperatura de 2-3 ºC. Este nivel de variación se mantiene dentro del rango aceptable para la mayoría de los procesos de semiconductores estándar, en los que el rendimiento de los dispositivos es menos sensible a pequeñas fluctuaciones de temperatura. Los fabricantes suelen equilibrar el coste y el rendimiento eligiendo esta tolerancia, que permite una producción eficiente sin sacrificar la fiabilidad del proceso.
Puntos clave para el procesamiento de obleas de 200 mm:
La tolerancia de ±0,08-0,10 mm admite el control de procesos estándar
Menor riesgo de gradientes de temperatura en comparación con los sistemas de 300 mm
Rentable para nodos semiconductores maduros
Mantiene el rendimiento de los dispositivos dentro de los estándares del sector
Estos factores hacen que ±0,08-0,10 mm sea una opción práctica para la mayoría de las aplicaciones de obleas de 200 mm.
Distribución de gas y platos de ducha: ±0,08 mm con control de planitud
Las placas de distribución y ducha de gas requieren una tolerancia de espesor de ±0,08 mm, combinada con un estricto control de la planitud. Estas placas desempeñan un papel fundamental para garantizar la uniformidad del flujo de gas y la densidad del plasma durante procesos como el grabado y la deposición.
Una variación de espesor superior a ±0,10 mm puede provocar una falta de uniformidad de la velocidad de grabado superior a 3% en toda la oblea, lo que repercute directamente en el control de las dimensiones críticas (CD) y en el rendimiento general de los chips. Las especificaciones de planitud, como ≤0,005" por pie, ayudan a mantener una separación constante entre la placa y la oblea, lo que es esencial para la repetibilidad del proceso. Los fabricantes consiguen estas tolerancias mediante un esmerilado de precisión y una inspección minuciosa, a menudo con sistemas de medición automatizados.
Parámetro | Valor típico | Efecto en el proceso |
|---|---|---|
Tolerancia de grosor | ±0,08 mm | Mantiene la uniformidad del flujo de gas |
Planitud | ≤0.005"/ft | Garantiza una distribución uniforme del plasma |
Uniformidad de la velocidad de grabado | Variación <±3% | Directamente relacionado con el grosor/planeza |
Esta combinación de control de espesor y planitud garantiza un procesamiento de semiconductores fiable y repetible.
Ventanas de observación del horno: ±0,15 mm para visión óptica no crítica
Las ventanas de observación de los hornos utilizan una tolerancia de grosor más relajada de ±0,15 mm. Estos componentes no afectan directamente a la temperatura del proceso ni al rendimiento del dispositivo, por lo que los ingenieros dan prioridad a la resistencia mecánica y al choque térmico frente a la precisión dimensional.
Una ventana de observación típica puede tener un grosor de entre 3 mm y 20 mm, siendo el principal requisito la capacidad de soportar ciclos térmicos repetidos a temperaturas de hasta 1.200 °C. La mayor tolerancia reduce los costes de fabricación hasta 40% en comparación con los componentes rectificados con precisión, lo que la convierte en una solución rentable para aplicaciones de observación no críticas. La mayoría de los fabricantes se centran en la pureza y la durabilidad, garantizando que la ventana permanezca clara e intacta durante toda su vida útil.
Resumen de los requisitos de la ventana de observación del horno:
La tolerancia de ±0,15 mm es suficiente para el control visual
La fuerza mecánica y la resistencia al choque térmico son prioritarias
Menor coste en comparación con los componentes ópticos de precisión
Sin impacto significativo en el control del proceso o el rendimiento
Este planteamiento permite a las instalaciones asignar los recursos de forma eficiente, manteniendo al mismo tiempo un funcionamiento seguro y fiable.
¿Qué tolerancias de espesor especifican los instrumentos analíticos y de espectroscopia?
La espectroscopia y los instrumentos analíticos dependen de tolerancias precisas del espesor de la placa de cuarzo para garantizar mediciones exactas. El nivel de tolerancia correcto afecta directamente a la precisión de la absorbancia, la calibración y la fiabilidad del instrumento. Los ingenieros deben equilibrar las necesidades de rendimiento con los costes de fabricación a la hora de seleccionar la especificación adecuada.
Cubetas estándar de 10 mm: ±0,10 mm para química analítica rutinaria
Las cubetas estándar de 10 mm utilizan una tolerancia de espesor de ±0,10 mm, que admite la mayoría de los análisis rutinarios de laboratorio. Esta tolerancia mantiene los errores de longitud de trayecto dentro de ±1%, lo que coincide con el presupuesto de error típico para las mediciones de absorbancia en las pruebas químicas diarias. El diseño garantiza resultados fiables para aplicaciones de calidad del agua, bioquímicas y educativas.
Una tolerancia más ajustada mejora la precisión de la medición, pero aumenta los costes de producción. Por ejemplo, reducir la tolerancia de ±0,10 mm a ±0,05 mm puede aumentar los costes en 20-40%. La siguiente tabla muestra cómo afecta la tolerancia de longitud del trayecto a la precisión de la absorbancia:
Tolerancia de longitud de trayectoria | Impacto en la precisión de la absorbancia |
|---|---|
±0,01 mm | Error mínimo en las mediciones |
±0,05 mm | Error significativo en las mediciones |
La mayoría de los laboratorios eligen ±0,10 mm para las cubetas estándar porque equilibra el coste y el rendimiento para los análisis de rutina.
Células de recorrido corto (1-5 mm): ±0,05 mm para muestras de alta concentración
Las cubetas de longitud de trayecto corto, que van de 1 mm a 5 mm, requieren una tolerancia de espesor más estricta de ±0,05 mm. Estas cubetas miden muestras de alta concentración en las que incluso pequeños errores de longitud de paso pueden causar grandes imprecisiones en los cálculos de concentración. Las cubetas de alta precisión con una tolerancia de ±0,01 mm reducen aún más la incertidumbre de la medición, pero tienen un coste más elevado.
Las longitudes de trayecto más cortas amplifican el efecto de los errores de grosor
Un error de 0,1 mm en una célula de 1 mm provoca un error de absorbancia de 10%
Las estrechas tolerancias garantizan resultados fiables para el análisis de ADN, proteínas y microvolúmenes
Los fabricantes utilizan técnicas avanzadas de rectificado e inspección para alcanzar estas tolerancias. Los laboratorios seleccionan la tolerancia adecuada en función de la precisión de medición requerida y del tipo de muestra.
Patrones de referencia certificados: ±0,02 mm para trazabilidad metrológica
Los patrones de referencia certificados exigen las tolerancias de espesor más estrictas, que a menudo alcanzan ±0,02 mm. Estos estándares proporcionan trazabilidad para las mediciones de absorbancia y respaldan el cumplimiento de la normativa. La estrecha tolerancia garantiza que los errores de longitud de trayecto se mantengan por debajo de 0,2%, lo que es fundamental para la calibración y las comparaciones entre laboratorios.
La siguiente tabla resume la relación entre la tolerancia y la precisión de la medición:
Nivel de tolerancia | Error de longitud de ruta | Error de absorbancia |
|---|---|---|
±0,02 mm | 0.2% | 0.2% |
±0,10 mm | 1% | 1% |
Los ingenieros seleccionan estas cubetas ultraprecisas para la validación de instrumentos, pruebas farmacéuticas y tareas de calibración certificada.
Células de flujo y supervisión de procesos: ±0,10-0,15 mm con prioridad de durabilidad
Las celdas de flujo y los instrumentos de monitorización de procesos utilizan tolerancias de espesor de entre ±0,10 mm y ±0,15 mm. Estas aplicaciones dan prioridad a la resistencia mecánica y química frente a la precisión dimensional absoluta. La tolerancia más amplia permite una construcción robusta, esencial para el funcionamiento continuo en entornos difíciles.
La durabilidad y la resistencia a la presión son prioritarias
Las tolerancias más amplias reducen los costes de fabricación
Precisión suficiente para el seguimiento de tendencias y el análisis industrial
Los ingenieros seleccionan estas tolerancias para garantizar un rendimiento fiable al tiempo que se mantienen unos costes manejables. Este enfoque favorece el funcionamiento a largo plazo de los sistemas de supervisión de procesos.
Fluorescencia y aplicaciones especializadas: ±0,08 mm con pulido en todos los lados
Las aplicaciones de fluorescencia y espectroscopia especializada requieren una tolerancia de espesor de ±0,08 mm, combinada con un pulido óptico en todos los lados. Esta especificación minimiza la luz parásita y la fluorescencia de fondo, que pueden interferir en mediciones sensibles. El uso de cuarzo de fluorescencia ultrabaja y de técnicas de pulido precisas garantiza una elevada relación señal/ruido.
El pulido en todos los lados reduce las interferencias de fondo
El cuarzo de baja fluorescencia mejora la sensibilidad de las mediciones
Las tolerancias estrictas favorecen la investigación y el diagnóstico avanzados
Estas características hacen que los componentes sean ideales para la espectroscopia de fluorescencia, Raman y dicroísmo circular, donde la precisión de las mediciones es fundamental.
¿Qué tolerancias de espesor utilizan las aplicaciones industriales de alta temperatura y de laboratorio?
Los entornos industriales y de laboratorio requieren a menudo placas de cuarzo con tolerancias de espesor que prioricen la durabilidad y la función sobre la precisión extrema. Aplicaciones como portaobjetos de microscopio, ventanas de hornos y recipientes de reacción tienen necesidades de tolerancia únicas en función de sus exigencias operativas. Comprender estos requisitos ayuda a los usuarios a seleccionar la placa de cuarzo adecuada tanto para el rendimiento como para la rentabilidad.
Portaobjetos de microscopio de laboratorio: ±0,15 mm para análisis biológicos y de materiales estándar.
Los portaobjetos de microscopio de laboratorio suelen tener una tolerancia de grosor de ±0,15 mm. Esta tolerancia permite realizar análisis biológicos y de materiales estándar, ya que la mayoría de los objetivos de microscopio pueden compensar pequeñas variaciones de grosor mediante el ajuste del enfoque. El objetivo principal sigue siendo la planitud de la superficie y la claridad óptica, lo que garantiza la obtención de imágenes fiables para el trabajo rutinario de laboratorio.
La norma ISO 8255-1:2017 describe los requisitos dimensionales y ópticos de los cubreobjetos para microscopios. El grosor estándar para la mayoría de los objetivos es de 0,17 mm, y los cubreobjetos están disponibles en varios grados, incluidos los números 0, 1, 1,5 y 2. Los cubreobjetos de alto rendimiento pueden alcanzar tolerancias tan ajustadas como ±0,005 mm, lo que minimiza las aberraciones ópticas para objetivos de gran apertura numérica.
Las desviaciones del grosor nominal pueden causar aberración esférica, especialmente en imágenes avanzadas. La selección adecuada del grosor del portaobjetos y del cubreobjetos garantiza una calidad de imagen óptima y reduce los errores de medición.
Puntos clave:
Los portaobjetos estándar utilizan una tolerancia de ±0,15 mm para los análisis de rutina
Las normas ISO guían la selección del vidrio protector
Los objetivos de alto AN requieren tolerancias más estrictas
El grosor correcto minimiza las aberraciones ópticas
Sustratos de microscopía de precisión: ±0,05-0,10 mm para imágenes cuantitativas
Los sustratos de microscopía de precisión requieren tolerancias de grosor más estrictas, normalmente entre ±0,05 mm y ±0,10 mm. Estos sustratos admiten técnicas de imagen cuantitativas, como el contraste de fases y la microscopía de superresolución, en las que incluso pequeñas variaciones de grosor pueden introducir errores de medición. Los objetivos de gran apertura numérica suelen exigir espesores de cubreobjetos de 0,17 mm ±0,01 mm para mantener la fidelidad de la imagen.
Los fabricantes consiguen estas tolerancias mediante procesos avanzados de esmerilado y pulido. Los sustratos con TTV (variación total del grosor) inferior a 0,015 mm ayudan a mantener un plano de imagen uniforme, esencial para obtener resultados cuantitativos. Los datos de los estándares de microscopía muestran que una desviación de tan sólo 0,01 mm del grosor nominal puede afectar significativamente a la aberración esférica y a la resolución.
Tipo de sustrato | Tolerancia típica | Impacto en la imagen |
|---|---|---|
Diapositiva estándar | ±0,15 mm | Suficiente para el uso rutinario |
Sustrato de precisión | ±0,05-0,10 mm | Necesario para el trabajo cuantitativo |
Cubreobjetos High-NA | ±0,005-0,01 mm | Minimiza la aberración |
La selección del sustrato adecuado garantiza la obtención de imágenes precisas y datos fiables para aplicaciones avanzadas de microscopía.
Ventanas de horno de alta temperatura: ±0,30 mm para observación visual a 1000-1200°C
Las ventanas para hornos de alta temperatura utilizan una tolerancia de espesor de ±0,30 mm. Estas ventanas deben soportar ciclos térmicos repetidos a temperaturas de hasta 1200 °C, por lo que la resistencia mecánica y al choque térmico tienen prioridad sobre la precisión dimensional. La mayor tolerancia permite una construcción robusta y reduce los costes de fabricación hasta 40% en comparación con las ópticas rectificadas con precisión.
Los ingenieros seleccionan placas de cuarzo de espesores comprendidos entre 5 mm y 25 mm para las ventanas de los hornos. El principal requisito es que la ventana permanezca transparente e intacta durante toda su vida útil, incluso tras cientos de ciclos de calentamiento y enfriamiento. Los datos de las normas industriales muestran que una tolerancia de ±0,30 mm no afecta al control visual, pero mejora mucho la durabilidad.
Resumen de los puntos clave:
La tolerancia de ±0,30 mm favorece la durabilidad a altas temperaturas
La fuerza mecánica y la resistencia a los golpes son fundamentales
Una mayor tolerancia reduce los costes de producción
Sin impacto en la calidad de la observación visual
Placas protectoras ultragruesas: ±0,50 mm para aplicaciones extremas
Las placas protectoras ultragruesas requieren las tolerancias de espesor más amplias, a menudo de ±0,50 mm. Estas placas se utilizan en entornos extremos, como el corte por plasma, los reactores de alta presión y las barreras antideflagrantes. Su función principal es proporcionar resistencia mecánica y química, más que claridad óptica.
Los fabricantes producen estas placas en espesores de 50 mm a 100 mm, con tolerancias que representan sólo unos 1% del espesor total. Este enfoque permite una producción más rápida y mayores índices de rendimiento, lo que es importante para el uso industrial a gran escala. Los datos de los lotes de producción muestran que relajar la tolerancia de ±0,10 mm a ±0,50 mm puede reducir los costes en más de 50%.
Aplicación | Espesor típico | Tolerancia | Requisito principal |
|---|---|---|---|
Protección plasma/láser | 50-100 mm | ±0,50 mm | Resistencia mecánica |
Ventanas de alta presión | 80 mm | ±0,60 mm | Resistencia al impacto y a la presión |
La selección de placas ultraespesas con tolerancias relajadas garantiza la seguridad y la rentabilidad en entornos exigentes.
Recipientes de reacción y cubetas de laboratorio: ±0,20-0,30 mm con compatibilidad química
Los recipientes y cubetas de reacción de laboratorio utilizan tolerancias de espesor de entre ±0,20 mm y ±0,30 mm. Estos componentes deben resistir ácidos y bases fuertes y temperaturas elevadas, por lo que la compatibilidad química y la resistencia mecánica tienen prioridad sobre un control dimensional estricto. La mayoría de los recipientes tienen paredes de entre 2 mm y 10 mm de grosor, lo que les proporciona la durabilidad necesaria para un uso repetido.
Los recipientes de reacción de cuarzo mantienen una gran pureza y soportan cambios rápidos de temperatura. Los ingenieros especifican tolerancias más amplias para mantener unos costes manejables y garantizar al mismo tiempo que el recipiente funcione de forma fiable en condiciones adversas.
Puntos clave:
La tolerancia de ±0,20-0,30 mm equilibra la resistencia y el coste
La resistencia química es esencial
Una tolerancia más amplia favorece un diseño robusto del recipiente
Adecuado para diversas aplicaciones de laboratorio
La selección de la tolerancia adecuada para cada aplicación garantiza tanto el rendimiento como el valor en entornos industriales y de laboratorio.
¿Cómo determinan los requisitos de la aplicación y las restricciones de costes la selección óptima de la tolerancia de espesor?
La selección de la tolerancia de espesor adecuada para las placas de cuarzo de calidad óptica depende tanto de las necesidades técnicas de la aplicación como del presupuesto del proyecto. Los ingenieros deben analizar cómo afecta la variación del grosor al rendimiento del sistema y sopesar el impacto en el coste de tolerancias más estrictas. Comprender estos factores ayuda a los equipos a evitar gastos innecesarios sin dejar de cumplir los requisitos funcionales.
Análisis de requisitos funcionales: determinación de la tolerancia mínima aceptable
Los ingenieros empiezan por identificar los parámetros clave de rendimiento de cada aplicación. Utilizan métodos de medición como LVDTs para la supervisión en tiempo real en entornos industriales, sistemas ópticos de alta precisión y sensores capacitivos para películas finas. Cada método ofrece ventajas únicas que ayudan a los ingenieros a adaptar la tolerancia a las necesidades reales de rendimiento.
Método de medición | Contexto de la aplicación | Ventajas |
|---|---|---|
LVDTs | Control del espesor industrial | Alta precisión y rentabilidad |
Sistemas ópticos | Componentes ópticos de precisión | Sensible, ideal para aplicaciones de alta precisión |
Sensores capacitivos | Medición de películas finas | Extremadamente preciso |
Sensores inductivos | Medición de metales sin contacto | Compacto, resistente a la contaminación |
Las tolerancias típicas de los componentes ópticos oscilan entre ±0,20 mm para calidad estándar y ±0,010 mm para alta precisión. Especificar tolerancias excesivas puede aumentar los costesLos sistemas ópticos no siempre son los más adecuados, ya que alargan los plazos de entrega y aumentan el número de piezas desechadas. Muchos sistemas ópticos permiten ajustes que compensan pequeños errores, por lo que no todas las características necesitan la tolerancia más estricta.
Puntos clave a tener en cuenta:
Analizar cómo afecta el grosor al rendimiento
Seleccione la tolerancia más amplia que cumpla los requisitos
Evite el exceso de especificaciones para controlar los costes y los plazos de entrega
Protocolos de verificación de la capacidad de los proveedores y de garantía de calidad
La verificación de la capacidad del proveedor garantiza que las placas de cuarzo cumplen las tolerancias y normas de calidad especificadas. Los proveedores líderes siguen la certificación ISO 9001:2015, proporcionan documentación de conformidad trazable y alinean las pruebas de calidad con las necesidades del cliente. También admiten tamaños personalizados y tolerancias de precisión de hasta ±0,05 mm para piezas de alta precisión.
Medida de garantía de calidad | Descripción |
|---|---|
Certificación ISO 9001:2015 | Garantiza la calidad constante del producto |
Documentación de conformidad rastreable | Garantiza la trazabilidad de los materiales |
Comprobación de la calidad centrada en el cliente | Adecuación de la validación a los requisitos del cliente |
Tolerancias | Precisión de hasta ±0,05 mm para determinados componentes |
Los protocolos de garantía de calidad incluyen certificados de conformidad, informes de ensayo de materiales e informes de inspección dimensional. Para aplicaciones críticas se recomiendan controles de calidad durante el proceso y auditorías de proveedores. Exigir una rigurosa documentación de garantía de calidad ayuda a mantener la fiabilidad y la trazabilidad.
Resumen de las mejores prácticas:
Solicite documentación detallada sobre la garantía de calidad
Pregunte por los controles de calidad durante el proceso
Realización de auditorías de proveedores para piezas críticas
Siguiendo estos pasos, los ingenieros pueden seleccionar con confianza placas de cuarzo que equilibren rendimiento, calidad y coste.
La selección de las tolerancias de espesor de las placas de cuarzo de calidad óptica adecuadas depende de la aplicación. La tabla siguiente muestra las tolerancias y referencias típicas:
Tipo de placa | Tolerancia de grosor | Referencia estándar |
|---|---|---|
Placa de horno | ±0,5 mm | ISO 9050 |
Ventana analítica | ±0,10 mm | ISO 9050 |
Óptica de precisión | ±0,05 mm | ISO 9050 |
Adaptar la tolerancia a las necesidades de la aplicación mejora el rendimiento y controla los costes.
Los ingenieros deben consultar las normas del sector y trabajar con proveedores cualificados para obtener los mejores resultados.
PREGUNTAS FRECUENTES
¿Cuál es la tolerancia de espesor más común para las placas de cuarzo de calidad óptica?
Los fabricantes suelen especificar ±0,10 mm para las placas de cuarzo estándar de calidad óptica. Esta tolerancia satisface la mayoría de las necesidades industriales y de laboratorio. Los ingenieros seleccionan tolerancias más estrictas para aplicaciones de alta precisión.
¿Qué factores determinan la tolerancia de espesor requerida?
Los ingenieros tienen en cuenta el tipo de aplicación, los requisitos de rendimiento y las limitaciones de costes. Los sistemas ópticos necesitan tolerancias más estrictas para garantizar la precisión. Los usos industriales dan prioridad a la durabilidad y el coste.
Consejo: Adapte siempre la tolerancia a la necesidad funcional para obtener los mejores resultados.
¿Qué ocurre si la tolerancia es demasiado ajustada para la aplicación?
Las tolerancias innecesariamente ajustadas aumentan los costes de producción y los plazos de entrega. La mayoría de los sistemas no se benefician de una mayor precisión. Los ingenieros deben evitar especificar tolerancias excesivas.
Nivel de tolerancia | Impacto en los costes | Plazos de entrega |
|---|---|---|
Estándar | Bajo | Corto |
Ultraprecisión | Alta | Largo |
¿Qué medidas de aseguramiento de la calidad verifican la tolerancia de espesor?
Los proveedores utilizan herramientas de medición calibradas, certificaciones ISO e informes de inspección. Los ingenieros solicitan certificados de conformidad y datos de pruebas de materiales para las piezas críticas.
Puntos clave:
Las mediciones certificadas garantizan la precisión
La documentación apoya la trazabilidad
Las auditorías periódicas mantienen la calidad
¿Qué es la variación del espesor total (VET) y por qué es importante?
La variación del espesor total (TTV) mide la diferencia entre los puntos más grueso y más fino de una placa. Una TTV baja mejora la uniformidad en aplicaciones ópticas y térmicas.
TTV bajo: Mejor rendimiento
Alta TTV: Riesgo de calentamiento desigual o distorsión óptica
