Elegir un material inadecuado para el frasco contamina los resultados, desperdicia reactivos y pone en riesgo la seguridad; sin embargo, la diferencia entre el cuarzo y el borosilicato suele subestimarse.
Ambos materiales parecen idénticos a simple vista en una estantería de laboratorio, pero sus propiedades físicas y químicas difieren notablemente en cuanto a rendimiento óptico, tolerancia térmica, pureza iónica y resistencia química. Este artículo ofrece una comparación exhaustiva y basada en datos sobre todos los aspectos técnicamente relevantes, lo que proporciona a los profesionales de laboratorio los conocimientos precisos necesarios para elegir el material del recipiente que mejor se adapte a las necesidades analíticas.
La comparación comienza a nivel molecular, donde las diferencias en la composición determinan el límite máximo de rendimiento de todas las propiedades que se analizan a continuación.
La composición química fundamental del cuarzo y del vidrio borosilicato
De entre todas las variables que distinguen al material de vidrio de laboratorio, la composición del material es la más fundamental —y la que más influye en su rendimiento posterior—.
El cuarzo fundido se produce fundiendo sílice (SiO₂) natural de alta pureza o dióxido de silicio sintético a temperaturas superiores a 1.700 °C, lo que da lugar a una red vítrea con un contenido de SiO₂ que suele ser ≥99,95%. Esta pureza extrema significa que la red estructural está compuesta casi en su totalidad por tetraedros Si-O con enlaces covalentes, sin que haya prácticamente ningún modificador de la red presente. El vidrio borosilicato, por el contrario, es un sistema multicomponente que incorpora SiO₂ (normalmente entre el 70 y el 80%), B₂O₃ (entre el 10 y el 13%), Na₂O (4–8%) y Al₂O₃ (2–4%). El trióxido de boro actúa como formador de red junto con la sílice, mientras que los óxidos de sodio y aluminio funcionan como modificadores que alteran la red pura de Si-O. Esta arquitectura composicional mejora la procesabilidad y reduce la temperatura de fusión a aproximadamente 820-850 °C, lo que hace que la fabricación del borosilicato resulte mucho más económica. Sin embargo, la presencia de modificadores de red móviles —en particular, Na⁺ y B³⁺— introduce una vulnerabilidad a la lixiviación, al ataque alcalino y a la absorción de rayos UV que el cuarzo fundido no presenta. La diferencia de pureza entre el SiO₂ ≥99,95% y una formulación de borosilicato de óxidos múltiples no es una diferencia insignificante; es el origen estructural de todas las diferencias de rendimiento analizadas en este artículo.
Transmitancia óptica del ultravioleta al infrarrojo en frascos de reactivos de cuarzo y de borosilicato
La transmitancia óptica es el factor técnico diferenciador que más se suele citar entre ambos materiales, y es la propiedad que influye más directamente en la demanda de cuarzo en los laboratorios de espectroscopia. Comprender el perfil de transmitancia a lo largo de todo el espectro, desde el ultravioleta hasta el infrarrojo, permite aclarar exactamente en qué aspectos cada material ofrece un buen rendimiento y en cuáles no.
Transmitancia en el ultravioleta profundo por debajo de 300 nm
El cuarzo fundido transmite la luz de forma eficiente desde aproximadamente 150 nm hasta la región del ultravioleta profundo, con valores de transmitancia que suelen superar 85% a 200 nm y se mantiene por encima de 90% entre 220 y 300 nm en el caso del material estándar de grado óptico. Este comportamiento es consecuencia directa de la ausencia de iones de impurezas que absorban la radiación UV en la red Si-O.
El vidrio de borosilicato, por el contrario, presenta un borde de absorción muy marcado que lo hace prácticamente opaco por debajo de aproximadamente 300-320 nm. El corte en el UV se debe a transiciones electrónicas asociadas a trazas de impurezas de Fe²⁺/Fe³⁺, a bandas de absorción de Na⁺ y a absorciones intrínsecas del enlace B-O concentradas en la región del UV profundo. A 254 nm —una longitud de onda fundamental para la cuantificación de ácidos nucleicos y la detección de compuestos aromáticos—, la transmitancia del borosilicato cae por debajo de 10%, lo que lo hace funcionalmente inutilizable para trabajos analíticos en el ultravioleta profundo.
Los profesionales de laboratorio que realizan mediciones de absorbancia UV por debajo de los 300 nm y que han utilizado sin darse cuenta recipientes de borosilicato informan de lecturas de referencia sistemáticamente elevadas y curvas de calibración no lineales. — artefactos que desaparecen por completo al cambiar a frasco de reactivos de cuarzo. Este error de medición provocado por el material se puede evitar por completo una vez que se comprende el límite de transmitancia.
Comparación de la transmitancia en el ultravioleta profundo
| Longitud de onda (nm) | Transmitancia del cuarzo fundido (%) | Transmitancia del borosilicato (%) |
|---|---|---|
| 200 | ~85 | <2 |
| 220 | ~90 | <5 |
| 254 | ~92 | <10 |
| 280 | ~93 | ~15 |
| 300 | ~93 | ~40 |
Comparación de la transmitancia en el espectro visible y en el infrarrojo cercano
En el rango de la luz visible (400-700 nm), tanto el cuarzo fundido como el vidrio de borosilicato alcanzan valores de transmitancia comprendidos entre 90% y 95%, lo que hace que la diferencia de rendimiento sea prácticamente insignificante para aplicaciones en el rango de longitudes de onda visibles. Por consiguiente, los ensayos colorimétricos, turbidez1 Las mediciones y los análisis fotométricos estándar realizados en el intervalo de 400 a 700 nm no requieren el gasto adicional que suponen los recipientes de cuarzo.
La distinción vuelve a aparecer, aunque en menor medida, en la región del infrarrojo cercano (NIR), entre 700 y 2.500 nm. El cuarzo fundido mantiene una transmitancia superior al 80% en la mayor parte de este rango, con una banda de absorción notable cerca de los 2.730 nm asociada a los armónicos de Si-OH. El vidrio de borosilicato presenta características de absorción adicionales en el NIR atribuibles a las vibraciones relacionadas con B-OH y Na, lo que reduce la transmitancia en determinadas subbandas del NIR entre un 5 y un 15% en comparación con el cuarzo. En el caso de las aplicaciones de espectroscopia NIR por encima de los 2.000 nm, esta diferencia adquiere relevancia analítica y debe tenerse en cuenta a la hora de elegir el recipiente.
Comparación de la transmitancia en el espectro visible y en el infrarrojo cercano (NIR)
| Longitud de onda | Transmitancia del cuarzo fundido (%) | Transmitancia del borosilicato (%) | Repercusiones prácticas |
|---|---|---|---|
| 400-700 nm (Visible) | 90-95 | 90–94 | Diferencia insignificante |
| 700–1.500 nm (NIR) | 85-93 | 80–90 | Menor; depende de la aplicación |
| 1.500–2.500 nm (NIR) | 75–85 | 65–78 | Moderada; relevante para la espectroscopia NIR |
| >2.500 nm (infrarrojo medio) | Disminuyendo | Disminuyendo | Ambas tienen limitaciones; se necesitan ópticas especializadas |
Interferencias de fluorescencia y ruido de fondo en aplicaciones espectroscópicas
El vidrio de borosilicato presenta una autofluorescencia cuantificable cuando es excitado por fuentes láser ultravioleta o de luz visible, un fenómeno atribuible a trazas de impurezas de metales de transición —en particular, Fe²⁺, Mn²⁺ y contaminantes de tierras raras— incorporadas durante el proceso de fusión del vidrio multicomponente. Bajo excitación láser de 488 nm o 532 nm, los recipientes de borosilicato generan un amplio fondo de fluorescencia que abarca de 500 a 700 nm, con intensidades que pueden superar la señal Raman de los analitos diluidos en uno o dos órdenes de magnitud.
El cuarzo fundido, con una pureza de SiO₂ ≥99,95% y una ausencia casi total de iones de impureza fluorescentes, produce señales de fluorescencia de fondo que suelen ser entre 10 y 50 veces inferiores a las del borosilicato en condiciones de excitación equivalentes. Esta diferencia no es meramente estadística: en los ensayos cuantitativos de fluorescencia con concentraciones de analito inferiores a 1 µg/mL, la autofluorescencia del recipiente puede constituir la fuente dominante de incertidumbre en la medición cuando se utiliza borosilicato. En la espectroscopia Raman, donde las relaciones señal-ruido son intrínsecamente limitadas, la elección del material del recipiente puede determinar si un pico objetivo es detectable o queda oculto.
La consecuencia práctica de esta propiedad va más allá de los instrumentos específicos de espectroscopia. Cualquier ensayo en el que se utilicen marcadores fluorescentes, sondas luminiscentes o detección por recuento de fotones debe realizarse en recipientes de cuarzo para eliminar la interferencia de fondo procedente del recipiente como variable experimental.
Resumen de las prestaciones espectroscópicas y de fluorescencia
| Parámetro | Cuarzo fundido | Vidrio borosilicato |
|---|---|---|
| Intensidad de autofluorescencia (relativa) | 1× (referencia) | 10-50× mayor |
| Longitud de onda de corte UV (nm) | ~150 | ~300–320 |
| Idoneidad para la espectroscopia Raman | Excelente | Pobre |
| Idoneidad para ensayos de fluorescencia <1 µg/mL | Excelente | Poco fiable |
| Fuente de ruido de fondo | Insignificante | Fe²⁺, Mn²⁺, iones de tierras raras |
Resistencia térmica y tolerancia al choque térmico en ambos tipos de botellas
El rendimiento térmico determina el rango de funcionamiento seguro de cualquier recipiente de laboratorio y condiciona directamente los procedimientos de calentamiento, digestión y enfriamiento rápido que cada material puede soportar sin sufrir fallos estructurales. La diferencia entre el cuarzo fundido y el borosilicato en este aspecto es considerable y tiene importantes consecuencias.
Temperaturas máximas de servicio para recipientes de cuarzo y borosilicato
El cuarzo fundido conserva su integridad estructural a temperaturas de funcionamiento continuas de hasta 1.050 °C, con una tolerancia a corto plazo que se extiende hasta aproximadamente 1.200 °C antes de que se detecte el ablandamiento. Este rendimiento excepcional se debe a la elevada energía de enlace de la red Si-O y a la práctica ausencia de modificadores de la red que podrían reducir la temperatura de transición vítrea. El punto de deformación del cuarzo fundido se sitúa en aproximadamente 1.070 °C, y su punto de recocido, en aproximadamente 1.140 °C.
El vidrio de borosilicato funciona dentro de un rango térmico mucho más limitado. Las temperaturas de funcionamiento continuo se limitan a aproximadamente 500 °C, con una tolerancia a corto plazo que alcanza los 600 °C en condiciones controladas. Por encima de estos umbrales, los componentes Na₂O y B₂O₃ comienzan a migrar dentro de la red vítrea, lo que provoca una separación de fases y un cambio estructural permanente. El punto de deformación del vidrio de borosilicato estándar (tipo Pyrex) se sitúa aproximadamente a 515 °C, y el punto de reblandecimiento, a unos 820 °C.
La diferencia de 550 °C en la temperatura de servicio continuo entre ambos materiales no es una diferencia gradual, sino que define categorías de aplicaciones térmicas totalmente distintas. Procedimientos como la incineración en horno de mufla, la digestión ácida a alta temperatura y la calcinación a 800-1.000 °C solo pueden realizarse en recipientes de cuarzo.
Parámetros de temperatura de servicio térmico
| Parámetro | Cuarzo fundido | Vidrio borosilicato |
|---|---|---|
| Temperatura de servicio continuo (°C) | ≤1.050 | ≤500 |
| Temperatura máxima a corto plazo (°C) | ~1,200 | ~600 |
| Punto de deformación (°C) | ~1,070 | ~515 |
| Punto de recocido (°C) | ~1,140 | ~560 |
| Punto de reblandecimiento (°C) | ~1,665 | ~820 |
Coeficientes de dilatación térmica y resistencia al choque térmico
El coeficiente de expansión térmica (CTE) es el parámetro más determinante para la resistencia al choque térmico en recipientes de vidrio. El cuarzo fundido presenta un CTE de aproximadamente 0.55 × 10-⁶ /°C, uno de los valores más bajos registrados para cualquier tipo de vidrio. El vidrio borosilicato, aunque ya se considera un vidrio de baja dilatación en comparación con las formulaciones de cal-sosa, presenta un coeficiente de dilatación térmica (CTE) de aproximadamente 3.3 × 10-⁶ /°C — seis veces mayor que la del cuarzo fundido.
La resistencia al choque térmico viene determinada por la relación entre el coeficiente de expansión térmica (CTE), la resistencia a la tracción y la conductividad térmica. Ante un cambio rápido de temperatura ΔT, la tensión térmica inducida σ varía proporcionalmente a CTE × E × ΔT (donde E es el módulo de Young). Con un CTE seis veces menor, el cuarzo acumula tensión térmica a una fracción de la velocidad del borosilicato en variaciones de temperatura equivalentes. Cuantitativamente, el cuarzo fundido estándar puede soportar choques térmicos que superan ΔT = 1.000 °C sin que se produzca ninguna fractura, mientras que el borosilicato soporta aproximadamente un ΔT = 160-180 °C en condiciones similares. Las operaciones de laboratorio que implican una transferencia rápida desde un horno a 900 °C a una superficie a temperatura ambiente —un paso habitual en el análisis gravimétrico— son estructuralmente seguras para los recipientes de cuarzo, pero es muy probable que provoquen la fractura de los de borosilicato.

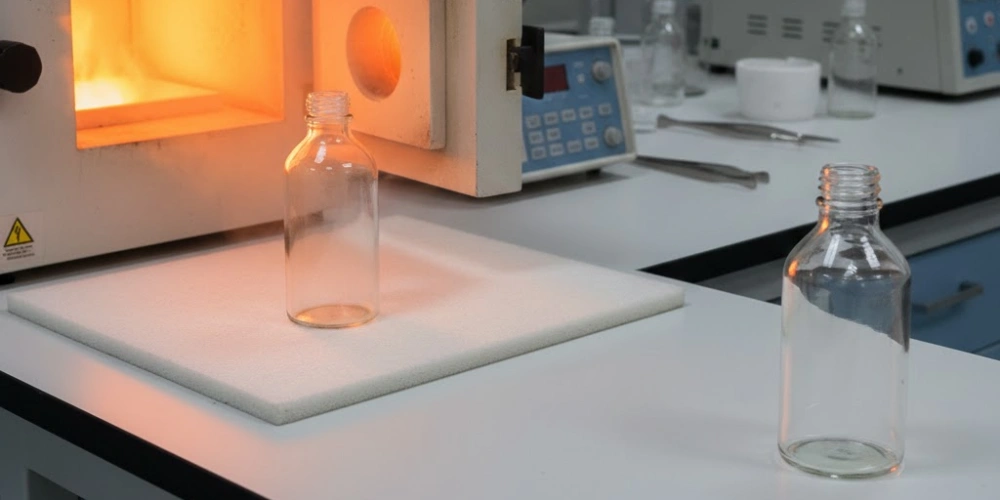

La importancia práctica de esta diferencia queda reforzada por la experiencia habitual en el laboratorio: los recipientes de borosilicato que se sacan de hornos de secado a 180 °C y se colocan sobre encimeras de cerámica frías suelen presentar fisuras finísimas, mientras que los recipientes de cuarzo equivalentes permanecen intactos tras años de un tratamiento idéntico.
Comparación de la expansión térmica y la resistencia a los golpes
| Parámetro | Cuarzo fundido | Vidrio borosilicato |
|---|---|---|
| CTE (×10-⁶ /°C) | ~0.55 | ~3.3 |
| Resistencia al choque térmico ΔT (°C) | >1,000 | ~160–180 |
| Riesgo de fractura a ΔT = 200 °C | Insignificante | De moderado a alto |
| Apto para el traslado del horno a la mesa de trabajo | Sí | No |
| Apto para un enfriamiento rápido en agua fría | Sí | No |
Resistencia química de los frascos de reactivos de cuarzo frente a reactivos agresivos
La compatibilidad química determina qué reactivos pueden almacenarse, procesarse y analizarse de forma segura en cada tipo de recipiente, así como en qué casos es probable que se produzca un fallo en la contención o una contaminación analítica. Este aspecto tiene implicaciones directas tanto para la seguridad del laboratorio como para la integridad de los datos.
Resistencia a los ácidos minerales, incluido el ácido fluorhídrico
El cuarzo fundido presenta una resistencia excepcional a la mayoría de los ácidos minerales, tanto a temperatura ambiente como a temperaturas elevadas. En ácido clorhídrico (HCl) a concentraciones de hasta 37% y temperaturas de hasta 100 °C, la velocidad de disolución de la sílice se mantiene por debajo de 0,02 mg/cm²/día. La resistencia al ácido nítrico (HNO₃) en todas las concentraciones es igualmente excepcional, sin que se observe ninguna corrosión apreciable durante los tiempos de digestión habituales. El ácido sulfúrico concentrado (H₂SO₄) a temperaturas inferiores a 300 °C no ataca al cuarzo fundido a velocidades significativas desde el punto de vista analítico, y agua regia2 (3:1 HCl:HNO₃) —uno de los sistemas de ácidos mixtos más agresivos que se utilizan en la digestión de metales en trazas— solo produce una disolución superficial insignificante en el cuarzo en condiciones normales de exposición en laboratorio.
El vidrio de borosilicato presenta una resistencia razonable a los ácidos minerales en concentraciones diluidas a moderadas, pero se diferencia del cuarzo en condiciones de ácidos concentrados y temperaturas elevadas. El componente B₂O₃ es susceptible a la hidrólisis ácida a temperaturas elevadas, y la exposición prolongada a HCl o H₂SO₄ concentrados y calientes a más de 150 °C aumenta de forma apreciable la rugosidad superficial y la liberación de iones.
Un aspecto fundamental que se aplica por igual a ambos materiales: el ácido fluorhídrico (HF) disuelve tanto la sílice fundida como el vidrio borosilicato sin distinción. La reacción SiO₂ + 4HF → SiF₄↑ + 2H₂O se produce con facilidad a temperatura ambiente, e incluso las soluciones diluidas de HF (0,5%) corroen las superficies de cuarzo en cuestión de minutos. Ninguno de los dos materiales es compatible con el HF; los recipientes de PTFE o platino son los únicos adecuados para sistemas que contengan fluoruro.
Comparación de la resistencia a los ácidos minerales
| Sistema ácido | Resistencia de cuarzo fundido | Resistencia del borosilicato |
|---|---|---|
| HCl (concentrado, ≤100 °C) | Excelente (<0,02 mg/cm²/día) | Bien |
| HNO₃ (todas las concentraciones) | Excelente | Bien |
| H₂SO₄ (<300 °C) | Excelente | Moderado por encima de los 150 °C |
| Agua regia (a temperatura ambiente) | Excelente | Moderado |
| HF (cualquier concentración) | No compatible | No compatible |
| H₃PO₄ (caliente, concentrado) | Moderado | Pobre |
Soluciones alcalinas y entornos con pH elevado
Tanto el cuarzo fundido como el vidrio de borosilicato son susceptibles al ataque de los iones hidróxido, pero los mecanismos y las velocidades difieren significativamente entre ambos materiales. En el cuarzo fundido, el ion OH⁻ ataca los enlaces Si-O-Si mediante un mecanismo de sustitución nucleófila, disolviendo progresivamente la sílice superficial en forma de aniones de silicato (SiO₄⁴⁻). La velocidad de disolución del cuarzo fundido en NaOH 0,1 M a 25 °C es aproximadamente 0,04–0,08 µm/hora, aumentando considerablemente tanto con la concentración como con la temperatura.
En el caso del vidrio de borosilicato, el ataque alcalino sigue un proceso más complejo. El componente B₂O₃ sufre una hidrólisis preferencial en medios alcalinos, liberando ácido bórico e iones borato a velocidades considerablemente superiores a las de la disolución simultánea de la sílice. En NaOH 1 M a 60 °C, la pérdida de masa de las superficies de borosilicato puede alcanzar entre 0,5 y 1,2 mg/cm²/hora, lo que es significativamente más rápido que el ataque equivalente al cuarzo fundido en condiciones idénticas. Esta lixiviación preferencial del boro crea zonas de empobrecimiento superficial que alteran la estructura de la red cristalina y aceleran la posterior liberación de iones., lo que hace que el borosilicato sea especialmente inadecuado para el contacto prolongado con soluciones de proceso alcalinas.
En la práctica, el cuarzo fundido solo debe considerarse resistente a los álcalis en concentraciones ≤ 0,1 M y a temperaturas ≤ 40 °C durante periodos inferiores a 4 horas. Ninguno de los dos materiales debe considerarse estable frente a los álcalis en aplicaciones con NaOH o KOH concentrados.
Parámetros de resistencia a los álcalis
| Condición | Velocidad de disolución del cuarzo fundido | Velocidad de disolución del borosilicato |
|---|---|---|
| NaOH 0,1 M, 25 °C | 0,04–0,08 µm/h | 0,10–0,20 µm/h |
| 1 M de NaOH, 60 °C | 0,5–1,0 µm/h | 1,5–3,0 µm/h (+ lixiviación de B) |
| NaOH a 10 M, 25 °C | Ataque rápido | Ataque rápido + daño estructural |
| Límite de concentración admisible | ≤0,1 M, contacto breve | ≤0,05 M, contacto breve |
Almacenamiento de disolventes orgánicos y disolventes de alta pureza
Tanto el cuarzo fundido como el vidrio de borosilicato presentan una amplia resistencia a los disolventes orgánicos habituales, entre los que se incluyen el metanol, el etanol, el acetonitrilo, la acetona, el diclorometano y el tetrahidrofurano (THF). Ninguno de estos materiales sufre una disolución estructural apreciable al entrar en contacto con estos disolventes a temperatura ambiente. Desde el punto de vista de la compatibilidad mecánica, ambos tipos de recipientes permiten la manipulación habitual de disolventes orgánicos sin que ello plantee problemas de seguridad.
Sin embargo, surge una distinción fundamental a nivel de la contaminación por trazas. El vidrio de borosilicato, al entrar en contacto con disolventes orgánicos de alta pureza, libera cantidades cuantificables de Na⁺ (normalmente entre 5 y 50 ppb tras 24 horas de contacto) y B³⁺ (entre 2 y 20 ppb) mediante intercambio iónico con las películas de humedad residual. Estos iones lixiviados son insignificantes en la química preparativa o sintética, pero constituyen una grave fuente de interferencia en la preparación de la fase móvil de la HPLC, el análisis por LC-MS y cualquier flujo de trabajo analítico sensible a los metales en trazas. El cuarzo fundido, debido a la ausencia casi total de iones modificadores de la red móvil, libera Na⁺ por debajo de 0,1 ppb y B³⁺ por debajo de 0,05 ppb en condiciones de almacenamiento equivalentes. — una reducción de dos órdenes de magnitud que resulta analíticamente decisiva para el trabajo con cantidades ultratrazas.
Los requisitos de pureza de los disolventes en la química analítica moderna —especialmente en los métodos que persiguen límites de detección inferiores a una parte por mil (ppb)— obligan, en la práctica, a utilizar recipientes de cuarzo en las fases de preparación de la fase móvil y de almacenamiento de los patrones, independientemente de la compatibilidad aparente del disolvente orgánico con el borosilicato.
Compatibilidad con disolventes orgánicos y lixiviación iónica
| Parámetro | Cuarzo fundido | Vidrio borosilicato |
|---|---|---|
| Resistencia estructural a los disolventes | Excelente | Excelente |
| Lixiviación de Na⁺ al disolvente (ppb, 24 h) | <0.1 | 5-50 |
| Lixiviación de B³⁺ al disolvente (ppb, 24 h) | <0.05 | 2–20 |
| Idoneidad para el almacenamiento de la fase móvil de HPLC | Excelente | Marginal para trabajos de trazo |
| Idoneidad para la preparación de disolventes para LC-MS | Excelente | No recomendado |
Contaminación por metales traza y lixiviación iónica de las superficies de los frascos de reactivos
Más allá del almacenamiento de disolventes orgánicos, la contaminación iónica procedente de las superficies de los recipientes constituye una de las fuentes de error analítico más extendidas y subestimadas en la práctica de laboratorio moderna. La distinción entre cuarzo y borosilicato a un nivel inferior al de las partes por mil (ppb) no es una cuestión teórica, sino una fuente documentada y cuantificable de sesgo sistemático en el análisis de oligoelementos.
Mecanismos de disolución de iones en el vidrio borosilicato
La disolución iónica del vidrio borosilicato se produce mediante dos mecanismos simultáneos que tienen lugar en la interfaz entre el vidrio y la solución. El primero es un reacción de intercambio iónico selectivo, en el que los iones hidronio (H₃O⁺) de la fase de solución desplazan a los iones Na⁺ y Ca²⁺ de la red cristalina del vidrio, creando una capa lixiviada rica en sílice y empobrecida en cationes modificadores. Este proceso está controlado por difusión, lo que significa que la velocidad de lixiviación es proporcional a la raíz cuadrada del tiempo de contacto en las primeras etapas, pasando a un régimen lineal más lento a medida que la capa lixiviada se hace más gruesa. El segundo mecanismo es hidrólisis en red, en el que las moléculas de agua atacan los enlaces Si-O-Si y B-O-Si, disolviendo simultáneamente las especies de sílice y borato y liberando Al³⁺ del componente de alúmina.
Los datos cuantitativos de lixiviación obtenidos en ensayos de extracción estandarizados (ISO 720 / vidrio USP Tipo I) confirman que el vidrio de borosilicato libera Na⁺ en concentraciones de 5 a 100 ppb, B³⁺ de 2 a 30 ppb, Al³⁺ en un rango de 1 a 15 ppb y Ca²⁺ en un rango de 0,5 a 5 ppb en agua ultrapura tras una hora de contacto a 121 °C. En condiciones ambientales de laboratorio, la lixiviación en equilibrio en agua ultrapura a temperatura ambiente durante 24 horas da lugar a concentraciones de Na⁺ de entre 5 y 50 ppb. — que ya se encuentran en los umbrales de detección del sodio o por encima de ellos en los métodos ICP-OES.
La dependencia de la lixiviación respecto a la temperatura tiene consecuencias especialmente importantes: por cada aumento de 10 °C en la temperatura de contacto, las tasas de liberación iónica se duplican aproximadamente, lo que significa que los procedimientos de digestión en caliente en recipientes de borosilicato generan niveles de contaminación que pueden enmascarar por completo las señales de los analitos en concentraciones del orden de las ppb.
Perfil de lixiviación del borosilicato en agua ultrapura
| Ión | Tasa de lixiviación (ppb, 24 h, 25 °C) | Tasa de lixiviación (ppb, 1 h, 121 °C) | Riesgo de detección en el análisis por espectrometría de plasma inducido (ICP) |
|---|---|---|---|
| Na⁺ | 5-50 | 50-200 | Alta |
| B³⁺ | 2–20 | 20-80 | Alta |
| Al³⁺ | 1-10 | 10-50 | Moderado |
| Ca²⁺ | 0.5-5 | 5-20 | Moderado |
| Si⁴⁺ | 1-5 | 5-15 | Bajo (depende de la matriz) |
Ventajas de la pureza iónica de las superficies de cuarzo de alta pureza
La pureza iónica del cuarzo fundido se deriva directamente de su composición: con un contenido de SiO₂ ≥99,95% y un nivel total de impurezas metálicas que suele ser inferior a 50 ppb en peso, simplemente no hay suficientes iones modificadores presentes para sustentar el mecanismo de lixiviación por intercambio iónico que predomina en la disolución del borosilicato. La única especie lixiviable de las superficies de cuarzo fundido es el ácido silícico (H₄SiO₄), que se libera a velocidades de aproximadamente 0,5–2 ppb de silicio cada 24 horas en agua ultrapura a temperatura ambiente —un nivel que, desde el punto de vista analítico, es insignificante para todos los elementos, salvo el propio silicio—.
Los datos de sustracción de blancos procedentes de estudios de validación de métodos de ICP-MS demuestran de forma sistemática que los blancos de procedimiento preparados en recipientes de cuarzo fundido presentan valores entre 10 y 100 veces inferiores a los de los blancos equivalentes preparados en borosilicato para Na, B, Al y Ca. En las aplicaciones de la industria de los semiconductores que deben cumplir especificaciones de contaminación del orden de partes por billón (ppt), el fondo iónico procedente de un recipiente de borosilicato supera el límite total de contaminación para el sodio (Na) y el boro (B) en un factor de entre 10 y 1.000., lo que convierte al cuarzo en la única opción técnicamente viable, independientemente de las consideraciones de coste.
La química superficial del cuarzo fundido también ofrece una ventaja en cuanto a estabilidad durante los procedimientos de lixiviación ácida. Tras la limpieza con HNO₃ a una concentración de 10–20%, la superficie del cuarzo fundido se repasiva con una capa fina y densa de Si-OH que minimiza la posterior adsorción de metales, una propiedad que se aprovecha en los protocolos de preparación de muestras ultralimpias para el análisis de trazas en el ámbito medioambiental y de los semiconductores.
Comparación de la lixiviación iónica en agua ultrapura (24 h, 25 °C)
| Ión | Cuarzo fundido (ppb) | Vidrio borosilicato (ppb) | Factor de reducción |
|---|---|---|---|
| Na⁺ | <0.1 | 5-50 | 50–500× |
| B³⁺ | <0.05 | 2–20 | 40–400× |
| Al³⁺ | <0,02 | 1-10 | 50–500× |
| Ca²⁺ | <0.01 | 0.5-5 | 50–500× |
| Impurezas metálicas totales (ppb p/p) | <50 | 5,000–20,000 | 100–400× |
Resistencia mecánica y dureza superficial de los dos materiales de las botellas
El rendimiento mecánico es un aspecto práctico a tener en cuenta en el manejo diario en el laboratorio, aunque representa un ámbito en el que la diferencia de rendimiento entre ambos materiales es menor —y, en algunos aspectos, se invierte—.
-
Dureza superficial: El cuarzo fundido presenta una dureza Vickers de aproximadamente 1.000–1.100 HVen comparación con 580-650 HV para el vidrio de borosilicato. La mayor dureza del cuarzo hace que su superficie sea más resistente a los arañazos en caso de contacto abrasivo, lo que resulta ventajoso en entornos de alto rendimiento en los que los recipientes entran en contacto con soportes metálicos o superficies cerámicas con frecuencia. Sin embargo, una mayor dureza también se asocia a una menor tenacidad a la fractura, lo que significa que las grietas se propagan más fácilmente en los recipientes de cuarzo una vez que se produce un defecto en la superficie. Esto implica que la protección de la superficie durante el almacenamiento y la manipulación es más importante en el caso del cuarzo que en el del borosilicato, a pesar de que el cuarzo presenta un índice de dureza más elevado.
-
Resistencia a la flexión y a la tracción: El vidrio borosilicato presenta valores de resistencia a la flexión de aproximadamente 60-70 MPa, mientras que el cuarzo fundido muestra un rango ligeramente más amplio, de 50 a 80 MPa, dependiendo del estado de la superficie y del método de fabricación. En la práctica, estos valores son lo suficientemente próximos como para que ninguno de los dos materiales presente una ventaja mecánica decisiva en condiciones normales de esfuerzo en laboratorio. La variable crítica en la fractura en condiciones reales no es la resistencia global, sino la densidad de imperfecciones superficiales: los recipientes de cuarzo con superficies impecables superan al borosilicato, mientras que el cuarzo con arañazos superficiales o picaduras de corrosión debidas a una exposición química previa puede presentar un peor comportamiento.
-
Módulo de Young y rigidez: El cuarzo fundido tiene un módulo de Young de aproximadamente 72 GPa, prácticamente idéntico al borosilicato a 63–70 GPa. Esta similitud implica que ambos materiales responden a la carga mecánica con características de deformación comparables, y que ninguno de ellos puede considerarse significativamente más rígido que el otro en las geometrías estándar de los recipientes. Las propiedades elásticas de ambos materiales son suficientes para todos los formatos estándar de recipientes de laboratorio, y la rigidez mecánica no constituye un criterio de selección diferenciador en ningún contexto de laboratorio rutinario. Desde el punto de vista de la seguridad en la manipulación, ambos materiales requieren precauciones equivalentes frente a impactos y golpes mecánicos; ninguno de los dos ofrece un margen de seguridad significativo respecto al otro en caso de caída accidental.
Aplicaciones de laboratorio en las que los frascos de reactivos de cuarzo superan a los de borosilicato
Una vez establecidos los parámetros técnicos anteriores, su aplicación a los flujos de trabajo específicos de laboratorio resulta inequívoca. Cada uno de los ámbitos de aplicación que se indican a continuación se define mediante una combinación de las propiedades mencionadas anteriormente —ópticas, térmicas, químicas o iónicas— que hacen que el rendimiento del borosilicato resulte insuficiente.
Preparación de muestras para espectroscopia de absorción atómica y espectroscopia ICP
En la espectrometría de absorción atómica (AAS) y en la espectrometría de emisión óptica con plasma acoplado inductivamente (ICP-OES) o en la espectrometría de masas (ICP-MS), la preparación de la muestra consiste en la digestión de matrices sólidas en sistemas de ácidos concentrados y en la dilución de los productos de digestión hasta alcanzar concentraciones del analito objetivo que suelen situarse en el intervalo de 0,1–100 ppb. A estos niveles de concentración, cualquier aportación iónica procedente del material del recipiente se convierte en una interferencia directa.
La lixiviación de Na⁺ de los recipientes de borosilicato (5-50 ppb en condiciones ambientales) se solapa directamente con las concentraciones típicas del analito de sodio en matrices ambientales y biológicas, lo que genera un sesgo positivo que no puede distinguirse de la señal de la muestra sin procedimientos exhaustivos de corrección de blancos. Del mismo modo, La liberación de B³⁺ en concentraciones de 2 a 20 ppb procedente de recipientes de borosilicato supera el límite de detección del ICP para el boro (normalmente entre 0,5 y 1 ppb para la ICP-MS), lo que impide de hecho una determinación precisa del boro en cualquier muestra preparada en borosilicato. La misma lógica se aplica a la contaminación por Al³⁺ y Ca²⁺ que afecta a los canales de los analitos de aluminio y calcio.
Los laboratorios que han pasado de utilizar recipientes de borosilicato a otros de cuarzo fundido para la preparación de muestras en ICP-MS informan sistemáticamente de reducciones en los blancos de procedimiento de entre 10 y 50 veces para Na, B y Al, lo que mejora directamente los límites de detección del método y reduce la frecuencia de los reanálisis debidos a casos de contaminación del blanco.
Requisitos relativos a los envases para ICP y AAS
| Analito | Aportación del material en bruto de borosilicato (ppb) | Aportación del bloque de cuarzo (ppb) | Impacto analítico |
|---|---|---|---|
| Na | 5-50 | <0.1 | Crítico: el borosilicato no se puede utilizar |
| B | 2–20 | <0.05 | Crítico: el borosilicato no se puede utilizar |
| Al | 1-10 | <0,02 | Interferencias significativas |
| Ca | 0.5-5 | <0.01 | Interferencias moderadas |
| Si | 1-5 | 0.5-2 | Menor; depende de la matriz |
Fotoquímica UV y aplicaciones de los láseres de UV profundo
Los sistemas de reacción fotoquímica que funcionan por debajo de los 300 nm requieren recipientes que transmitan la longitud de onda de la radiación sin absorber el flujo de fotones incidentes. En los estudios de fotocatálisis UV (normalmente a 254 nm o 365 nm), en los experimentos de cinética de fotodegradación y en los procedimientos de actinometría, la pared del recipiente no debe atenuar la intensidad de los rayos UV que llega a la solución de reacción.
El vidrio de borosilicato, con su borde de absorción entre 300 y 320 nm, actúa como un filtro UV eficaz en las longitudes de onda más utilizadas en la investigación fotoquímica. La pared de un recipiente estándar de borosilicato, de 2 mm de espesor, transmite menos del 5% de la radiación incidente a 254 nm., lo que reduce la dosis efectiva de fotones aplicada a la mezcla de reacción en más de un 95% con respecto a la potencia nominal de la lámpara. Esto da lugar a una subestimación sistemática de las constantes de velocidad de fotólisis y rendimiento cuántico3 mediciones que no pueden corregirse sin conocer la atenuación espectral exacta del recipiente.
En los sistemas láser de ultravioleta profundo que utilizan láseres excímeros (ArF a 193 nm, KrF a 248 nm), el cuarzo fundido es el único material vítreo compatible con la trayectoria del haz. El borosilicato absorbería el pulso láser, lo que provocaría una rápida degradación térmica de la pared del recipiente y podría provocar la fractura del mismo debido a la combinación de tensiones térmicas y fotoquímicas.
Requisitos de aplicación de la fotoquímica UV
| Aplicación | Rango de UV requerido (nm) | Cuarzo fundido adecuado | Borosilicato Adecuado |
|---|---|---|---|
| Fotocatálisis UV (TiO₂) | 254-365 | Sí | No (254 nm bloqueado) |
| Cuantificación de ADN/ARN (absorbancia) | 260 | Sí | No |
| Actinometría (ferrioxalato) | 254–436 | Sí | Parcial (solo >320 nm) |
| Láser excímero de ArF (193 nm) | 193 | Sí | No |
| Láser excímero de KrF (248 nm) | 248 | Sí | No |
Procedimientos de digestión a alta temperatura y disolución ácida
La disolución de muestras geológicas, la digestión de matrices ambientales y la preparación de materiales de referencia certificados suelen requerir un calentamiento prolongado a temperaturas comprendidas entre 300 °C y 900 °C en presencia de ácidos minerales concentrados. Estas tensiones térmicas y químicas combinadas hacen que el borosilicato quede descartado para ambos fines al mismo tiempo.
A 300 °C en HNO₃ o H₂SO₄ concentrados, los recipientes de borosilicato ya han superado su límite de temperatura de servicio continuo y se están acercando al punto en que comienza la volatilización del B₂O₃. Por encima de los 450 °C, el borosilicato se ablanda progresivamente, perdiendo estabilidad dimensional y liberando especies volátiles de boro. que contaminan tanto la muestra como el ambiente del laboratorio. Los recipientes de cuarzo fundido, que funcionan sin problemas a estas temperaturas, mantienen su integridad estructural y su inercia química en todo el rango de temperaturas de los procedimientos estándar de disolución con ácidos.
En los sistemas de digestión por microondas en recipientes cerrados, aunque las temperaturas suelen mantenerse por debajo de los 300 °C, la combinación de temperatura elevada, presión elevada y matrices ácidas agresivas acelera la lixiviación iónica de las paredes de borosilicato hasta niveles que comprometen los blancos de digestión. Los recipientes de cuarzo utilizados en los mismos sistemas producen blancos sistemáticamente inferiores a 0,1 ppb para todos los analitos críticos, lo que confirma que la elección del material es decisiva desde el punto de vista analítico incluso en la digestión a presión a temperaturas moderadas.
Procesos húmedos de semiconductores y almacenamiento de productos químicos de pureza ultraalta
La fabricación de obleas semiconductoras impone las especificaciones de contaminación más estrictas de todas las aplicaciones industriales del material de vidrio de laboratorio. Los protocolos de limpieza de RCA (SC-1: NH₄OH/H₂O₂/H₂O; SC-2: HCl/H₂O₂/H₂O) exigen una pureza química de partes por billón (ppt) niveles de contaminantes metálicos críticos, entre ellos Na, Fe, Al y Ca. Un solo ion Na⁺ depositado en la superficie de una oblea de silicio de 300 mm durante la limpieza puede provocar un defecto que inutilice el dispositivo en estructuras de transistores de nodo avanzado.
Los recipientes de borosilicato, que liberan Na⁺ a concentraciones de entre 5 y 50 ppb en las soluciones de limpieza, superan el límite total de contaminación por sodio en los procesos de grado semiconductor en un factor de entre 5.000 y 50.000 veces por encima de las especificaciones. Incluso tras una limpieza previa exhaustiva con ácido de los recipientes de borosilicato, la lixiviación de Na⁺ en estado estacionario sigue situándose por encima de 1-5 ppb, lo que sigue siendo miles de veces superior a los requisitos de nivel de ppt. El cuarzo fundido, con aportaciones de Na⁺ inferiores a 0,1 ppb y que pueden reducirse aún más hasta por debajo de 10 ppt mediante rigurosos protocolos de limpieza con HNO₃, es el único material a base de vidrio que puede acercarse a las especificaciones de contaminación de los semiconductores. En entornos de producción, los recipientes de cuarzo fundido para el almacenamiento de productos químicos se consideran un requisito de proceso innegociable, no una mera preferencia en cuanto a materiales.
Situaciones en las que los frascos de reactivos de borosilicato siguen siendo la opción más práctica
La selección objetiva de materiales reconoce que el cuarzo no es la opción óptima en todos los contextos de laboratorio, y que el vidrio borosilicato ofrece un rendimiento plenamente adecuado para una amplia gama de aplicaciones analíticas y preparativas rutinarias.
-
Síntesis orgánica rutinaria y química preparativa: El almacenamiento de reactivos orgánicos, sistemas de disolventes e intermedios de reacción en química sintética no impone requisitos de pureza iónica que el borosilicato no pueda cumplir. A las concentraciones habituales en los trabajos preparativos (de milimolar a molar), la contribución iónica del borosilicato, del orden de las partes por mil (ppb), es analíticamente insignificante. El borosilicato es mecánicamente resistente, se encuentra fácilmente en el mercado y es químicamente inerte para la gran mayoría de las aplicaciones de química orgánica a temperatura ambiente. — propiedades que lo convierten en la opción predeterminada más razonable para los entornos sintéticos de laboratorio.
-
Ensayos colorimétricos en el rango del espectro visible: Cualquier método espectrofotométrico que opere por encima de los 320 nm —lo que abarca la mayoría de los protocolos colorimétricos de química clínica, medioambiental y alimentaria— no requiere transmitancia UV, y el vidrio de borosilicato resulta totalmente adecuado en este rango de longitudes de onda. Los ensayos UV-Vis estándar para proteínas totales (método de Bradford a 595 nm), glucosa (método enzimático a 505 nm) y nitratos (métodos de reducción a 540 nm) se realizan de forma rutinaria y precisa utilizando recipientes de borosilicato sin que ello suponga ninguna pérdida de precisión analítica. El rendimiento de la transmitancia del borosilicato en el rango visible es funcionalmente equivalente al del cuarzo, y la diferencia de coste no puede justificarse con los datos de rendimiento.
-
Almacenamiento de tampones acuosos y reactivos a pH neutro: Los tampones, las soluciones salinas y las soluciones madre de reactivos preparados en laboratorio, mantenidos a un pH de entre 5 y 9 y a temperatura ambiente, generan una lixiviación iónica insignificante de las superficies de borosilicato. En estas condiciones, la liberación de Na⁺ desciende hasta el rango de las partes por mil (ppb) bajas, lo cual es irrelevante para los ensayos que miden concentraciones de analitos en el rango de µg/mL a mg/mL. Para los reactivos de ensayos biológicos rutinarios, los suplementos para cultivos celulares y la preparación de tampones cromatográficos, el borosilicato ofrece una solución de almacenamiento rentable y químicamente adecuada. Las propiedades térmicas del borosilicato también son más que suficientes para la esterilización en autoclave a 121 °C/15 psi, lo que lo convierte, sin lugar a dudas, en el material estándar para el material de vidrio de laboratorio biológico.
Evaluación de la diferencia de costes y del valor de los frascos de reactivos de cuarzo
La dimensión económica de la selección de materiales no puede separarse de los datos sobre el rendimiento técnico presentados anteriormente, aunque debe evaluarse una vez que se hayan establecido los requisitos de rendimiento, y no antes.
Los recipientes para reactivos de cuarzo fundido se fabrican mediante un proceso de producción fundamentalmente más exigente que el de la cristalería de borosilicato. La necesidad de utilizar materia prima de sílice natural de alta pureza o precursores sintéticos de SiO₂, junto con temperaturas de fusión que superan los 1.700 °C (frente a los aproximadamente 1 200-1 300 °C del borosilicato), da lugar a un consumo energético, un desgaste de los equipos y unas tasas de rechazo significativamente mayores durante el moldeado. La elevada viscosidad de la sílice fundida a temperaturas de trabajo limita la complejidad geométrica que se puede alcanzar en la producción habitual, y el estrecho margen de conformación exige un mayor control del proceso. La combinación de estos factores hace que la fabricación de material de laboratorio de cuarzo fundido suponga un sobrecoste que suele ser de entre 5 y 20 veces el artículo equivalente de borosilicato, cuyo precio se incrementa en función del volumen, de unas tolerancias dimensionales más estrictas y de las especificaciones de la superficie de grado óptico.
La diferencia de coste está justificada —y se justifica habitualmente— en todas aquellas aplicaciones en las que el rendimiento del borosilicato resulte cuantificablemente insuficiente. En el análisis de trazas mediante ICP-MS, un solo análisis de muestra no válido provocado por la contaminación con borosilicato consume tiempo de funcionamiento del instrumento, reactivos y horas de trabajo de los analistas, lo que supera rápidamente la diferencia de coste entre los dos tipos de recipientes. En el procesamiento de semiconductores, el coste en rendimiento de los dispositivos de un solo episodio de contaminación atribuible al Na⁺ procedente de un recipiente de borosilicato es varios órdenes de magnitud mayor que el coste del propio recipiente. Por lo tanto, el marco de decisión económicamente racional no es "el cuarzo es caro", sino más bien "¿cuál es el coste de la contaminación o del error analítico que el borosilicato introducirá en esta aplicación específica?". Cuando ese coste no es insignificante, el sobrecoste del cuarzo se amortiza por sí solo.
Un marco práctico para la selección de frascos de reactivos de cuarzo y borosilicato
Para sintetizar los datos técnicos presentados a lo largo de este artículo en un marco de selección práctico, es necesario evaluar cuatro parámetros independientes para cada aplicación prevista: el rango de longitudes de onda de funcionamiento, la temperatura del proceso, el requisito de pureza iónica y el entorno químico. Cada parámetro se corresponde directamente con una ventaja de rendimiento identificada en las secciones anteriores.
El criterio de longitud de onda es binario: cualquier aplicación que requiera una transmisión óptica por debajo de los 320 nm exige el uso de cuarzo, sin excepción. Las aplicaciones limitadas a longitudes de onda superiores a los 320 nm son compatibles con el borosilicato desde el punto de vista óptico. El criterio de temperatura sigue un umbral igualmente claro: el funcionamiento prolongado por encima de los 500 °C, la exposición a corto plazo por encima de los 600 °C o cualquier procedimiento que implique un choque térmico superior a ΔT = 200 °C requiere el uso de cuarzo. Por debajo de estos umbrales, el borosilicato resulta adecuado desde el punto de vista térmico. El criterio de pureza iónica requiere una evaluación cuantitativa en relación con los límites de detección del método: si algún canal de analito en el método previsto es susceptible de sufrir interferencias de Na⁺, B³⁺ o Al³⁺ a concentraciones superiores a 1 ppb, los recipientes de borosilicato comprometerán la fiabilidad del método. El criterio del entorno químico establece que el HF y los álcalis concentrados calientes son factores de exclusión absolutos para ambos materiales, mientras que el cuarzo ofrece un rendimiento superior en todos los demás sistemas ácidos agresivos. La aplicación simultánea de los cuatro criterios —longitud de onda, temperatura, pureza iónica y entorno químico— permite seleccionar sin ambigüedades el material adecuado para cualquier aplicación analítica, sin necesidad de recurrir a un juicio subjetivo.
Matriz de decisión para la selección de materiales
| Criterio de selección | Condición | Material recomendado |
|---|---|---|
| Longitud de onda de funcionamiento | Se requiere <320 nm | Cuarzo fundido |
| Longitud de onda de funcionamiento | >320 nm es suficiente | Borosilicato |
| Temperatura del proceso | >500 °C de forma continuada | Cuarzo fundido |
| Temperatura del proceso | <500 °C | Borosilicato adecuado |
| Choque térmico | ΔT > 200 °C | Cuarzo fundido |
| Requisito de pureza iónica | <1 ppb para Na, B y Al | Cuarzo fundido |
| Requisito de pureza iónica | >Tolerancia de 1 ppb | Borosilicato adecuado |
| Entorno químico | HF presente | Ninguna de las dos (utilizar PTFE/Pt) |
| Entorno químico | Ácido concentrado a alta temperatura (>150 °C) | Cuarzo fundido |
| Entorno químico | Álcali concentrado | Ninguna de las dos (solo contacto breve) |
| Tipo de solicitud | Proceso húmedo de semiconductores | Cuarzo fundido |
| Tipo de solicitud | Síntesis orgánica rutinaria | Borosilicato |
| Tipo de solicitud | Análisis de metales traza mediante ICP/AAS | Cuarzo fundido |
| Tipo de solicitud | Ensayo colorimétrico visible | Borosilicato |
Conclusión
La comparación entre los recipientes de reactivos de cuarzo fundido y de borosilicato es, en última instancia, una comparación entre la pureza de la composición y la rentabilidad de la fabricación. El cuarzo fundido, gracias a su composición de SiO₂ ≥99,95%, ofrece un rendimiento superior en cuanto a transmitancia UV, resistencia térmica, pureza iónica y durabilidad química en condiciones agresivas. El vidrio de borosilicato, al ser un sistema multicomponente, sacrifica el rendimiento en cada una de estas dimensiones a cambio de facilidad de procesamiento y rentabilidad. La decisión de selección no requiere ningún compromiso: para la espectroscopia de UV profundo, la digestión a alta temperatura, el análisis de trazas por ICP y el procesamiento de semiconductores, el cuarzo es técnicamente imprescindible. Para ensayos rutinarios en el rango de longitudes de onda visibles, el almacenamiento de productos de química orgánica y la preparación de tampones biológicos, el borosilicato resulta totalmente adecuado. Adaptar el material a los requisitos —en lugar de recurrir por defecto a un único material de forma universal— es el enfoque óptimo tanto desde el punto de vista técnico como económico.
PREGUNTAS FRECUENTES
¿El vidrio de cuarzo es lo mismo que la sílice fundida?
La sílice fundida y el cuarzo fundido están estrechamente relacionados, pero no son idénticos. Ambos están compuestos por SiO₂ amorfo, pero la sílice fundida se produce a partir de precursores sintéticos de tetracloruro de silicio y alcanza una mayor pureza (SiO₂ ≥99,999%), mientras que el cuarzo fundido se produce a partir de cuarzo cristalino natural y suele alcanzar un SiO₂ ≥99,95%. En muchos contextos de laboratorio, ambos materiales se utilizan indistintamente, aunque la sílice fundida de grado óptico ofrece una transmitancia UV ligeramente superior y una menor fluorescencia que el cuarzo fundido estándar.
¿Se puede utilizar un frasco de reactivos de cuarzo en un autoclave?
El cuarzo fundido es térmicamente compatible con las condiciones estándar de un autoclave (121 °C, 15 psi, 20-30 minutos) sin riesgo estructural, dada su excepcional resistencia al choque térmico y su límite de temperatura de servicio continuo de 1.050 °C. Sin embargo, el condensado alcalino generado durante la esterilización con vapor (pH normalmente de 6,5 a 7,5) tiene un impacto químico insignificante en las superficies de cuarzo a 121 °C y durante períodos cortos. La esterilización en autoclave es segura para los recipientes de cuarzo, aunque rara vez es necesaria, dadas las aplicaciones principales del cuarzo en el análisis de metales traza y en trabajos espectroscópicos, donde la contaminación derivada de la esterilización con vapor es en sí misma un motivo de preocupación.
¿Reacciona el vidrio de cuarzo con el hidróxido de sodio?
Sí. El cuarzo fundido no es inerte frente a los álcalis. Los iones hidróxido atacan los enlaces Si-O-Si mediante un mecanismo de hidrólisis nucleófila, disolviendo la sílice superficial en forma de aniones de silicato. A 0,1 M de NaOH y 25 °C, la velocidad de disolución es de aproximadamente 0,04-0,08 µm/hora. El NaOH concentrado y las temperaturas elevadas producen una degradación superficial rápida y cuantificable. Los recipientes de cuarzo no deben utilizarse para el contacto prolongado con soluciones alcalinas por encima de 0,1 M o a temperaturas superiores a 40 °C. Ni el cuarzo ni el borosilicato son adecuados para el uso con álcalis concentrados; los recipientes de PTFE o platino son las alternativas adecuadas.
¿Cuál es la diferencia en cuanto a la resistencia al choque térmico entre el cristal de cuarzo y el cristal de borosilicato?
El cuarzo fundido soporta choques térmicos que superan los ΔT = 1.000 °C sin fracturarse, lo que se debe a su coeficiente de expansión térmica extremadamente bajo (CTE ≈ 0,55 × 10⁻⁶ /°C). El vidrio borosilicato, con un CTE aproximadamente seis veces mayor (≈3,3 × 10⁻⁶ /°C), tolera choques térmicos de aproximadamente ΔT = 160–180 °C antes de que el riesgo de fractura sea significativo. Esto significa que los procedimientos que implican el traslado desde un horno a 900 °C a una superficie a temperatura ambiente son habituales y seguros para el cuarzo, pero destructivos para el borosilicato.
Referencias:
-
La turbidez es una propiedad óptica de una solución que cuantifica el grado en que la luz es dispersada por las partículas en suspensión; se mide fotométricamente y se utiliza como indicador del crecimiento microbiano, de la calidad del agua y del avance de una reacción.↩
-
El agua regia es una mezcla altamente corrosiva de ácidos clorhídrico y nítrico concentrados, capaz de disolver metales nobles como el oro y el platino, y se utiliza ampliamente en la preparación de muestras de oligoelementos.↩
-
El rendimiento cuántico es un parámetro adimensional que expresa la eficiencia de un proceso fotoquímico, definido como el número de eventos específicos que se producen por cada fotón absorbido por el sistema objeto de estudio.↩
