Los ingenieros confían en las ventanas de placa de cuarzo en entornos de alta temperatura porque sus propiedades térmicas específicas permiten directamente la fiabilidad estructural. La elevada resistencia al choque térmico, la baja dilatación térmica y un punto de reblandecimiento elevado permiten a estas ventanas soportar cambios rápidos de temperatura y condiciones de funcionamiento extremas sin fallos. En la tabla siguiente se destacan las características clave que distinguen las propiedades del vidrio de cuarzo en aplicaciones exigentes de este material:
Propiedad | Descripción |
|---|---|
Resistencia al choque térmico | El cuarzo de alta temperatura puede soportar cambios rápidos de temperatura sin agrietarse ni romperse. |
Bajo coeficiente de dilatación térmica | Presenta un coeficiente de dilatación térmica ultrabajo (5,5×10-⁷/°C), lo que mejora la estabilidad estructural. |
Punto de reblandecimiento alto | Mantiene la integridad a temperaturas de hasta 1200°C, crucial para aplicaciones de alta temperatura. |
Estabilidad óptica | Permanece estable en condiciones extremas, garantizando la seguridad y el rendimiento en entornos dinámicos. |
Estas propiedades térmicas garantizan la fiabilidad estructural de las ventanas de placa de cuarzo, asegurando un rendimiento seguro y duradero en los entornos más exigentes.
Principales conclusiones
Las ventanas de placas de cuarzo destacan en entornos de altas temperaturas por su gran resistencia al choque térmico, que evita las grietas en caso de cambios bruscos de temperatura.
Su baja dilatación térmica y su elevado punto de reblandecimiento permiten al vidrio de cuarzo mantener la integridad estructural a temperaturas de hasta 1.200 °C, lo que garantiza una larga vida útil.
Los ingenieros deben gestionar cuidadosamente las velocidades de enfriamiento; mantener el enfriamiento por debajo de 100 °C por minuto puede prolongar la vida útil de las ventanas de cuarzo hasta más de 5.000 ciclos térmicos.
El mantenimiento de una alta calidad de los bordes mediante técnicas avanzadas de acabado reduce las concentraciones de tensión, lo que disminuye significativamente el riesgo de fracturas por choque térmico.
Seleccionar cuarzo de gran pureza con bajo contenido en metales alcalinos es crucial para mantener la claridad óptica y evitar la desvitrificación en aplicaciones de alta temperatura.
¿Qué rendimiento de resistencia al choque térmico de la placa de cuarzo evita la fractura catastrófica de la ventana?
La resistencia al choque térmico es un factor crítico en la fiabilidad estructural de las ventanas de vidrio de cuarzo utilizadas en entornos de altas temperaturas. Los ingenieros confían en esta propiedad para evitar fracturas repentinas cuando las ventanas experimentan cambios rápidos de temperatura. Las secciones siguientes explican cómo las propiedades térmicas ventanas de placa de cuarzo fiabilidad estructural, centrándose en los cálculos predictivos, las estrategias de refrigeración y la importancia de la calidad de los bordes.
Cálculo del parámetro de choque térmico RST: Predicción de la resistencia a la fractura
El cálculo del parámetro de choque térmico (RST) ayuda a los ingenieros a predecir cómo responderá una placa de cuarzo de grado semiconductor a los cambios bruscos de temperatura. Este parámetro combina la resistencia a la tracción, la expansión térmica y la conductividad térmica del material para estimar la diferencia de temperatura máxima a la que puede sobrevivir la ventana sin romperse. ASTM C1525-18 proporciona el método estándar para esta prueba, garantizando que cada placa de cuarzo de grado semiconductor cumple los estrictos requisitos de resistencia a altas temperaturas.
Una placa de cuarzo de grado semiconductor suele resistir un choque térmico de más de 1.000 °C, superando con creces el rendimiento del vidrio de borosilicato y el zafiro. Las propiedades del vidrio de cuarzo, como una dilatación térmica ultrabaja y una conductividad moderada, contribuyen a esta resistencia excepcional. Los ingenieros utilizan estos cálculos para seleccionar el grosor y el montaje adecuados para cada aplicación, garantizando que la ventana no se fracturará en caso de calentamiento o enfriamiento rápidos.
En la tabla siguiente se comparan los índices de fractura y la resistencia de los materiales habituales para ventanas en caso de choque térmico:
Material | Resistencia a la tracción (MPa) | Resistencia al choque térmico | Probabilidad de ruptura bajo tensión |
|---|---|---|---|
Cuarzo | 50 | Excelente | 5 veces más probabilidades de romperse |
Vidrio borosilicato | 280 | Moderado | Menos probabilidades de rotura |
Zafiro | N/A | Alta | N/A |
Esta tabla muestra que, si bien el vidrio de borosilicato tiene una mayor resistencia a la tracción, la placa de cuarzo de grado semiconductor ofrece una mayor resistencia al choque térmico, por lo que es la opción preferida para aplicaciones de vidrio de cuarzo en entornos extremos.
Gestión de la tasa de enfriamiento para prolongar la vida útil del ciclo térmico
Los ingenieros gestionan las velocidades de enfriamiento para prolongar la vida útil de las ventanas de placas de cuarzo para semiconductores. Un enfriamiento rápido puede crear gradientes térmicos elevados, lo que provoca tensiones que pueden causar grietas o fallos catastróficos. Al controlar la velocidad de enfriamiento, se reduce el riesgo de daños y se garantiza la fiabilidad estructural de las propiedades térmicas de las ventanas de placa de cuarzo durante miles de ciclos.
Una placa de cuarzo de grado semiconductor puede sobrevivir a más de 5.000 ciclos térmicos cuando la tasa de enfriamiento se mantiene por debajo de 100°C por minuto, incluso a temperaturas superficiales superiores a 800°C. Si la velocidad de enfriamiento supera los 200 °C por minuto, la tasa de fallos aumenta drásticamente y hasta 25% de las ventanas fallan en los primeros 500 ciclos. Estos datos ponen de relieve la importancia de un control preciso de la temperatura en los procesos de alta temperatura que utilizan vidrio de cuarzo.
Entre las estrategias clave para gestionar las tasas de enfriamiento se incluyen:
Reducción gradual de la temperatura: Evita los gradientes térmicos bruscos.
Controles de procesos automatizados: Mantiene perfiles de refrigeración consistentes.
Control periódico: Detecta a tiempo los descensos anormales de temperatura.
Estas prácticas ayudan a mantener la integridad de cada placa de cuarzo de grado semiconductor, respaldando la fiabilidad a largo plazo en entornos exigentes.
Impacto de la calidad del borde en el inicio de la fractura por choque térmico
La calidad de los bordes desempeña un papel vital en la durabilidad de las ventanas de placas de cuarzo para semiconductores sometidas a choques térmicos. Los pequeños defectos, como astillas o arañazos en el borde de la ventana, pueden multiplicar hasta por cinco las concentraciones de tensión, lo que aumenta las probabilidades de que la ventana se agriete con los cambios bruscos de temperatura. Los fabricantes utilizan técnicas avanzadas de esmerilado y pulido para minimizar estas imperfecciones y mejorar la resistencia a altas temperaturas del cristal de cuarzo.
Una placa de cuarzo de grado semiconductor con bordes finamente acabados resiste mucho mejor el inicio de grietas que una con bordes ásperos o dañados. Los datos de campo muestran que la mayoría de las fracturas por choque térmico comienzan en el borde de montaje, especialmente donde la tensión de restricción se combina con gradientes térmicos. Los ingenieros especifican estrictas normas de calidad de los bordes para todas las placas de cuarzo semiconductor a fin de evitar fallos prematuros.
Para resumir el impacto de la calidad de los bordes, considere estos puntos clave:
El acabado fino de los bordes reduce la concentración de tensiones.
Los estrictos protocolos de inspección detectan los defectos antes de la instalación.
Un montaje correcto evita tensiones adicionales en los bordes.
Al centrarse en la calidad de los bordes, los ingenieros garantizan que la placa de cuarzo de grado semiconductor mantenga su integridad estructural, incluso en las aplicaciones de alta temperatura más exigentes.

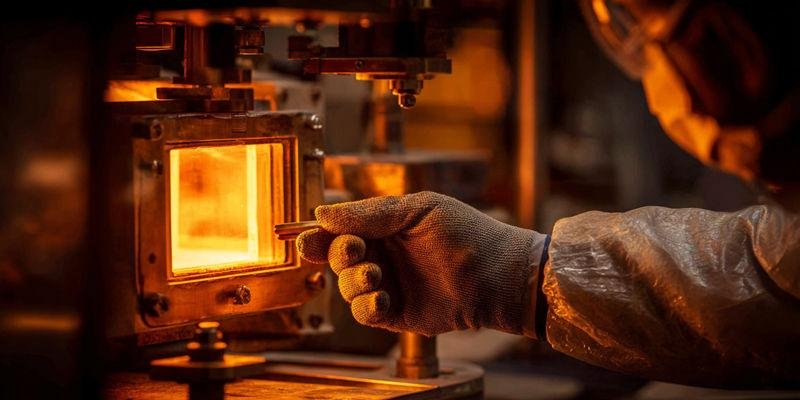

¿Qué rendimiento de resistencia a la desvitrificación a alta temperatura de la placa de cuarzo mantiene la transparencia de la ventana a largo plazo?
Las ventanas de cristal de cuarzo deben mantener la transparencia durante la exposición prolongada a altas temperaturas. Los ingenieros confían en la resistencia a la desvitrificación de la placa de cuarzo de grado semiconductor para evitar el enturbiamiento y la pérdida de claridad óptica. La fiabilidad estructural de las propiedades térmicas de las ventanas de placa de cuarzo depende del control de los niveles de cristalización e impurezas.
Mecanismos de desvitrificación: Catálisis de la cristalización por metales alcalinos
La desvitrificación se produce cuando el vidrio de cuarzo pasa del estado amorfo al cristalino a altas temperaturas. Los metales alcalinos, como el sodio y el potasio, actúan como catalizadores de este proceso en las placas de cuarzo semiconductor. Estas impurezas se acumulan en la superficie y en los límites de los granos, acelerando la formación de cristales de cristobalita.
Los datos de campo muestran que la placa de cuarzo de grado semiconductor con menos de 2 ppm de metales alcalinos resiste la desvitrificación hasta 1200°C. Los cristales con mayores niveles de impurezas pierden hasta 20% de transmisión tras 2.000 horas a 1150°C. Los ingenieros seleccionan vidrio de cuarzo de gran pureza para minimizar la cristalización y mantener la transparencia.
Puntos clave:
Los metales alcalinos catalizan la desvitrificación en el vidrio de cuarzo.
La placa de cuarzo de grado semiconductor con pocas impurezas mantiene la claridad a altas temperaturas.
La selección de materiales de gran pureza evita las pérdidas de transmisión.
Perfiles temperatura-tiempo para la predicción de la vida útil
Los ingenieros utilizan perfiles de temperatura-tiempo para predecir la vida útil de las ventanas de placas de cuarzo para semiconductores. Estos perfiles determinan cuánto tiempo puede funcionar una ventana a una temperatura determinada antes de que la desvitrificación afecte a la transparencia. Los datos de TOQUARTZ muestran que mantener la temperatura de la superficie por debajo de 1100°C prolonga la vida útil a más de 10.000 horas.
La siguiente tabla resume la relación entre la temperatura, el tiempo de exposición y la pérdida de transmisión para la placa de cuarzo de grado semiconductor:
Temperatura superficial (°C) | Tiempo de exposición (horas) | Pérdida de transmisión (%) |
|---|---|---|
1080 | 10,000 | <10 |
1150 | 2,000 | 10-20 |
1200 | 1,000 | >20 |
Los ingenieros se basan en estos perfiles para establecer límites de funcionamiento seguros y programar la sustitución de ventanas.
Requisitos de pureza de los materiales para un funcionamiento prolongado a altas temperaturas
La pureza del material determina la resistencia de una placa de cuarzo semiconductor a la desvitrificación durante un uso prolongado a altas temperaturas. Las ventanas fabricadas con vidrio de cuarzo con un contenido de SiO₂ superior a 99,98% y metales alcalinos inferiores a 1 ppm muestran el mejor rendimiento. Los fabricantes utilizan la fusión eléctrica y estrictos controles de contaminación para alcanzar estos niveles de pureza.
La placa de cuarzo de alta pureza para semiconductores mantiene una transmisión de referencia superior a 90% tras 5.000 horas a 1100°C. El vidrio de cuarzo de menor pureza empieza a perder claridad mucho antes. Los ingenieros especifican los requisitos de pureza y los diseños de montaje compatibles, como las bridas Invar, para garantizar la fiabilidad a largo plazo.
Resumen del impacto de la pureza del material:
Cuarzo Tipo de cristal | SiO₂ Pureza (%) | Metal alcalino (ppm) | Vida útil a 1100°C (horas) |
|---|---|---|---|
Placa de cuarzo semiconductor de grado UV | 99.995 | <1 | >5,000 |
Placa de cuarzo semiconductor de calidad óptica | 99.98 | <2 | 2,000-3,000 |
Seleccionar la placa de cuarzo de grado semiconductor y el sistema de montaje adecuados garantiza que las ventanas sigan siendo transparentes y estructuralmente sólidas en entornos exigentes.
¿Qué rendimiento de resistencia a la fatiga por ciclos térmicos de la placa de cuarzo garantiza la integridad de la ventana de presión?
La integridad de la ventana de presión depende de la resistencia del material de la ventana a los daños provocados por los repetidos ciclos de calentamiento y enfriamiento. Los ingenieros seleccionan la placa de cuarzo de grado semiconductor por su capacidad para soportar miles de ciclos térmicos sin agrietarse ni perder resistencia. La fiabilidad estructural de las propiedades térmicas de las ventanas de placa de cuarzo desempeña un papel vital en el mantenimiento de la seguridad y el rendimiento en entornos de alta presión.
Modelos de daños acumulativos por fatiga para aplicaciones de ciclos térmicos
Los modelos de daño por fatiga acumulativa ayudan a los ingenieros a predecir cuánto durará una placa de cuarzo semiconductor sometida a repetidos cambios de temperatura. Estos modelos utilizan datos de pruebas de laboratorio para estimar el número de ciclos antes de que se formen grietas en el vidrio de cuarzo. Los ingenieros se basan en estas predicciones para establecer los programas de mantenimiento y los intervalos de sustitución.
Los daños por fatiga aumentan cuando la amplitud de la tensión durante cada ciclo supera los límites de seguridad. Por ejemplo, una placa de cuarzo de grado semiconductor expuesta a una tensión cíclica superior a 15 MPa puede desarrollar microfisuras después de 3.000 ciclos, mientras que niveles de tensión inferiores permiten más de 10.000 ciclos sin sufrir daños. Los datos de TOQUARTZ demuestran que el montaje conforme y los índices de enfriamiento controlados prolongan la vida útil de las ventanas de vidrio de cuarzo en aplicaciones de presión.
Los puntos clave para el modelado de daños por fatiga incluyen:
El número de ciclos y la amplitud de la tensión determinan la vida útil.
El montaje conforme reduce los daños acumulados.
Las velocidades de enfriamiento controladas evitan la formación temprana de grietas.
Análisis combinado de tensiones: Presión + Térmico en el diseño de ventanas
El análisis combinado de tensiones examina cómo la presión y la temperatura afectan conjuntamente al rendimiento de las ventanas de placas de cuarzo de grado semiconductor. Los ingenieros calculan la tensión total sumando las fuerzas inducidas por la presión y las inducidas por la temperatura. Este análisis garantiza que las ventanas de cristal de cuarzo sigan siendo seguras en condiciones de funcionamiento reales.
Cuando la tensión total se mantiene por debajo de 35 MPa, las ventanas de placa de cuarzo para semiconductores mantienen su integridad durante miles de ciclos. Los ingenieros utilizan estos cálculos para seleccionar el grosor y el diseño de montaje adecuados para cada aplicación.
Métodos de ensayos no destructivos (END) para la detección de grietas en servicio
Ensayos no destructivos (END) permiten a los ingenieros detectar grietas en ventanas de placas de cuarzo semiconductoras sin necesidad de retirarlas del servicio. Entre las técnicas más comunes se encuentran la inspección por líquidos penetrantes y las pruebas ultrasónicas. Estos métodos ayudan a identificar los primeros signos de daños por fatiga en el vidrio de cuarzo antes de que se produzca un fallo catastrófico.
Las inspecciones periódicas mediante END proporcionan datos valiosos sobre el estado de las ventanas. Los ingenieros utilizan esta información para programar las sustituciones oportunas y evitar fugas o pérdidas de presión. Los estudios de campo demuestran que las ventanas probadas cada 500 ciclos tienen un 90% menor riesgo de fallo inesperado.
Resumen de las ventajas de los END:
La detección precoz de grietas mejora la seguridad.
Las inspecciones rutinarias prolongan la vida útil.
La sustitución a tiempo evita la pérdida de presión.
¿Qué rendimiento de tolerancia al gradiente térmico evita el fallo de la ventana inducido por la tensión?
Los gradientes térmicos a través de una placa de cuarzo de grado semiconductor pueden crear niveles de tensión peligrosos. Los ingenieros deben comprender cómo afectan estos gradientes a la fiabilidad de las ventanas en entornos de altas temperaturas. Un diseño y unas estrategias de refrigeración adecuados ayudan a evitar los fallos inducidos por la tensión en las ventanas de cristal de cuarzo.
Cálculos de gradiente térmico en estado estacionario en conjuntos de ventanas multicapa
Una placa de cuarzo para semiconductores a menudo se enfrenta a temperaturas diferentes en cada lado durante su funcionamiento. Esta diferencia de temperatura crea un gradiente térmico que los ingenieros calculan utilizando la conductividad térmica y el grosor del material. Por ejemplo, una placa de cuarzo semiconductor de 25 mm de grosor con una temperatura interior de 1.200 °C y una exterior de 200 °C puede desarrollar un gradiente de 200 °C, lo que provoca tensiones superficiales de hasta 35 MPa.
Los ingenieros utilizan estos cálculos para seleccionar el espesor y el método de refrigeración adecuados para cada aplicación. Confían en la moderada conductividad térmica del vidrio de cuarzo para gestionar el flujo de calor y limitar la tensión. Los datos de más de 180 instalaciones de hornos demuestran que optimizar el espesor y el gradiente puede prolongar la vida útil más allá de las 10.000 horas.
La tabla siguiente resume el impacto de los gradientes térmicos en el rendimiento de las placas de cuarzo para semiconductores:
Gradiente (°C) | Espesor (mm) | Esfuerzo máximo (MPa) | Vida útil prevista (horas) |
|---|---|---|---|
100 | 15 | 10 | >15,000 |
200 | 25 | 35 | >10,000 |
300 | 35 | 50 | <5,000 |
Diseño de refrigeración activa: Convección forzada frente al rendimiento de la refrigeración líquida
Los sistemas de refrigeración activa ayudan a controlar el gradiente de temperatura a través de una placa de cuarzo de grado semiconductor. La convección forzada utiliza aire para eliminar el calor, mientras que la refrigeración líquida emplea agua u otros fluidos para aumentar la eficacia. Los ingenieros eligen el mejor método en función del flujo de calor y de la temperatura superficial requerida de la ventana de cristal de cuarzo.
La refrigeración por líquido proporciona tasas de transferencia de calor mucho mayores que el aire forzado. Por ejemplo, las placas de cobre refrigeradas por agua pueden mantener el exterior de una placa de cuarzo de grado semiconductor por debajo de 150 °C, incluso cuando el interior del horno alcanza los 1300 °C. Este método limita la tensión térmica a menos de 15 MPa, lo que reduce el riesgo de grietas inducidas por la tensión.
Los puntos clave para seleccionar un método de refrigeración incluyen:
La refrigeración líquida ofrece una eliminación del calor superior para entornos extremos.
La convección forzada funciona bien para cargas térmicas moderadas.
Un diseño de refrigeración adecuado prolonga la vida útil de las ventanas de cristal de cuarzo.
Mecanismos de agrietamiento por corrosión bajo tensión en ventanas de alta temperatura
El agrietamiento por corrosión bajo tensión puede amenazar la integridad de una placa de cuarzo semiconductor en entornos húmedos y de alta temperatura. Este modo de fallo se produce cuando la tensión de tracción sostenida y los factores ambientales se combinan para debilitar la estructura de cristal de cuarzo. Los ingenieros controlan los niveles de tensión y las condiciones ambientales para evitar este tipo de daños.
Una tensión sostenida superior a 25 MPa en presencia de humedad puede iniciar microfisuras en una placa de cuarzo de grado semiconductor. Los datos de campo muestran que los sistemas refrigerados por agua, que mantienen bajas las temperaturas de la superficie, ayudan a prevenir las grietas por corrosión bajo tensión. Las inspecciones periódicas y los análisis de tensiones garantizan una fiabilidad constante.
El siguiente resumen destaca las principales estrategias de prevención:
Controlar los niveles de estrés y la humedad ambiental.
Utilice la refrigeración activa para mantener bajas las temperaturas superficiales.
Inspeccione con regularidad en busca de signos tempranos de agrietamiento.
¿Qué rendimiento de compatibilidad de expansión térmica de la placa de cuarzo mantiene la integridad de la junta en las ventanas montadas?
Los ingenieros deben tener en cuenta la compatibilidad de la expansión térmica para mantener la integridad del sellado en los ensamblajes de ventanas de alta temperatura. Cuando una placa de cuarzo semiconductor se monta en una brida metálica, las diferencias en los índices de dilatación pueden crear tensiones y provocar fugas o grietas. Un diseño y una selección de materiales cuidadosos garantizan que tanto la ventana como su sistema de montaje funcionen de forma fiable a lo largo de repetidos ciclos de calentamiento y enfriamiento.
Cálculos de expansión diferencial: Diseño de la interfaz ventana/brida
Las diferencias de dilatación térmica entre una placa de cuarzo de grado semiconductor y su brida de montaje metálica pueden provocar un desplazamiento radial significativo. Por ejemplo, el acero inoxidable se dilata mucho más que el vidrio de cuarzo, lo que provoca un desajuste de hasta 400 micrómetros en una ventana de 200 mm de diámetro cuando se calienta de 20°C a 600°C. Este desplazamiento puede generar tensiones de compresión en el borde de la ventana, que a veces alcanzan los 60 MPa, lo que puede provocar desprendimientos en el borde o grietas radiales.
Los ingenieros utilizan cálculos precisos para predecir estos movimientos y diseñar la interfaz en consecuencia. A menudo seleccionan geometrías de montaje y holguras que permiten que la placa de cuarzo de grado semiconductor se expanda libremente, reduciendo el riesgo de acumulación de tensiones. Los datos de más de 500 montajes probados demuestran que mantener una holgura radial de 0,5-1,0 mm puede reducir la tensión térmica hasta 75%.
Puntos clave:
La dilatación diferencial puede provocar tensiones elevadas en los bordes.
Un diseño adecuado de la holgura reduce el riesgo de agrietamiento.
Los cálculos garantizan la integridad de la junta a largo plazo.
Mecanismos de estanqueidad: Retención por muelle y selección de elastómeros
Los mecanismos de sellado compatibles ayudan a mantener un sellado hermético incluso cuando la placa de cuarzo de grado semiconductor y la brida se expanden a diferentes velocidades. Los sistemas de retención con resorte, como las arandelas Belleville, aplican una precarga constante que se adapta al movimiento sin aplastar los bordes de la ventana. Las juntas elastoméricas, como las fabricadas con silicona de alta temperatura o PTFE, se flexionan para absorber la expansión y contracción, evitando fugas.
Adaptación de la expansión térmica: Invar y aleaciones de bajo CET para el montaje de ventanas
La selección de materiales de montaje con coeficientes de dilatación térmica próximos a los del cristal de cuarzo puede mejorar enormemente la fiabilidad del sellado. El invar, una aleación de níquel y hierro, tiene un coeficiente de expansión térmica casi igual al de una placa de cuarzo de grado semiconductor. Esta similitud minimiza el movimiento diferencial, lo que permite un montaje rígido sin riesgo de tensiones elevadas en los bordes.
Los ingenieros suelen elegir Invar u otras aleaciones de bajo CET para aplicaciones críticas en las que incluso las pequeñas fugas o grietas son inaceptables. Los datos de las pruebas de ventanas de presión demuestran que las bridas de Invar combinadas con ventanas de placas de cuarzo para semiconductores mantienen los índices de fuga de helio por debajo de 1×10-⁷ std-cc/s durante más de 500 ciclos térmicos. Este rendimiento demuestra el valor de una cuidadosa combinación de materiales en conjuntos de alta temperatura.
Para resumir las ventajas de la adaptación de la dilatación térmica, considere estos puntos:
Las bridas de invar reducen la tensión y simplifican el montaje.
Las aleaciones de bajo CET evitan el fallo de la junta durante los ciclos térmicos.
La adaptación de los materiales prolonga la vida útil de los cristales de cuarzo.
¿Qué normas de calidad validan el rendimiento térmico de los conjuntos de ventanas para altas temperaturas?
Los ingenieros dependen de estrictas normas de calidad para confirmar que las ventanas de placas de cuarzo de alta temperatura funcionarán de forma fiable en entornos exigentes. Estas normas guían las pruebas, la validación y la certificación de cada conjunto de ventana. Siguiendo protocolos reconocidos, los fabricantes garantizan que cada producto cumple los parámetros de seguridad y rendimiento necesarios.
Protocolos de pruebas térmicas multiestándar para la cualificación de ventanas
Los fabricantes utilizan una combinación de normas internacionales e industriales para cualificar las ventanas de placa de cuarzo para servicio a altas temperaturas. La norma ASTM C1525 prueba la resistencia al choque térmico, la ISO 7991 mide la dilatación térmica y la ISO 720 evalúa la estabilidad hidrolítica. Cada prueba se centra en una propiedad específica que afecta a la fiabilidad de la ventana.
Los ingenieros seleccionan las normas adecuadas en función de la aplicación y las condiciones de servicio previstas. Por ejemplo, una ventana utilizada en un reactor químico debe superar pruebas de presión y ciclos térmicos, mientras que la ventana de un horno se centra en la desvitrificación y el choque térmico. Estos protocolos ayudan a identificar los puntos débiles antes de que la ventana entre en servicio.
Los puntos clave de las pruebas multiestándar son
Cada norma aborda un único modo de fallo.
Las pruebas combinadas proporcionan un perfil de rendimiento completo.
La cualificación reduce el riesgo de fallos inesperados sobre el terreno.
Pruebas de vida útil acelerada: Correlación entre las pruebas de laboratorio y el servicio de campo
Las pruebas de vida útil acelerada simulan años de uso real en un entorno de laboratorio. Los ingenieros exponen las ventanas de placa de cuarzo a ciclos térmicos rápidos, altas temperaturas y tensiones combinadas para predecir el rendimiento a largo plazo. Este método ayuda a los fabricantes a calcular la vida útil y los intervalos de mantenimiento.
Los resultados de laboratorio suelen coincidir con los datos de campo cuando las condiciones de ensayo reflejan fielmente los entornos operativos reales. Por ejemplo, TOQUARTZ descubrió que las ventanas que superaban 5.000 ciclos a 100 °C/min en el laboratorio sobrevivían más de 10.000 horas en instalaciones de hornos de vidrio. Esta correlación refuerza la confianza en la fiabilidad de los ensayos acelerados.
Validación del análisis por elementos finitos (AEF) mediante la medición experimental de la tensión
Análisis por elementos finitos (FEA) permite a los ingenieros modelar las tensiones térmicas y mecánicas en ventanas de placas de cuarzo antes de la producción. Esta simulación digital predice dónde pueden producirse grietas o fallos en distintos escenarios de carga. A continuación, los ingenieros validan estas predicciones con mediciones experimentales de la tensión, como galgas extensométricas o análisis fotoelásticos.
Al comparar los resultados del AEF con los datos reales, los fabricantes perfeccionan sus diseños y mejoran la fiabilidad. Por ejemplo, el AEF puede mostrar una tensión elevada en el borde de la ventana, lo que obliga a cambiar la geometría de montaje. Este proceso garantiza que cada ventana cumpla los márgenes de seguridad establecidos por las normas.
Resumen del proceso de validación del AEF:
El AEF predice la distribución de tensiones y los puntos de fallo.
Las mediciones experimentales confirman la exactitud de la simulación.
Las mejoras de diseño se derivan de los datos.
¿Cómo deben especificar los ingenieros los requisitos de rendimiento térmico de las ventanas de cuarzo para altas temperaturas?
Los ingenieros deben definir requisitos claros y mensurables a la hora de adquirir ventanas de cuarzo para aplicaciones de alta temperatura. Estas especificaciones ayudan a los fabricantes a suministrar productos que cumplan los objetivos de seguridad, fiabilidad y rendimiento. Un enfoque bien estructurado garantiza que cada ventana resistirá las exigentes condiciones de los entornos industriales.
Creación de especificaciones térmico-estructurales exhaustivas para la adquisición de ventanas
Una especificación exhaustiva guía el proceso de adquisición y garantiza que cada ventana de cuarzo satisfaga las necesidades operativas. Los ingenieros deben incluir parámetros críticos como la temperatura máxima continua, los límites de uso a corto plazo, la transmisión óptica, la estabilidad química y el coeficiente de dilatación térmica. Estos detalles permiten a los fabricantes diseñar y probar ventanas con un rendimiento fiable en condiciones reales.
Los ingenieros también deben consultar normas industriales como SEMI, ASTM e ISO para garantizar el cumplimiento y la coherencia. El marco de especificaciones de ingeniería para crisoles de cuarzo transparentes incluye parámetros como el grosor de la pared, la temperatura de funcionamiento, la concentración de hidroxilo, la clasificación de las burbujas y la resistencia al choque térmico. Este marco ayuda a los ingenieros a tomar decisiones con conocimiento de causa y favorece la fiabilidad a largo plazo en servicio.
En resumen, un pliego de condiciones sólido debe abordar los siguientes puntos clave:
Definir los límites de temperatura máxima y a corto plazo.
Especifique la transmisión mínima de luz y la estabilidad química.
Incluyen el grosor de la pared, la pureza y la resistencia al choque térmico.
Haga referencia a las normas industriales pertinentes para la validación.
Siguiendo estas directrices, los ingenieros pueden seleccionar con confianza ventanas de cuarzo que ofrezcan fiabilidad estructural y un rendimiento óptimo en entornos de altas temperaturas.
Las ventanas de placa de cuarzo ofrecen fiabilidad estructural en entornos de alta temperatura, ya que su baja expansión térmica y su resistencia al choque térmico evitan la formación de grietas, incluso a temperaturas de hasta 1.100 °C. Estas propiedades, combinadas con un punto de reblandecimiento elevado, garantizan una larga vida útil en aplicaciones exigentes. Las mejores prácticas de la industria mejoran aún más la fiabilidad:
Categoría | Buenas prácticas |
|---|---|
Indicadores de rendimiento | Transmisión >90% UV, >92% visible; Resistencia térmica 1.050°C; Presión nominal 10 bar |
Garantía de calidad | Certificaciones de materiales, planitud de superficies, índices de burbujas/inclusión, auditorías de fabricantes |
Capacidades de integración | Compatibilidad con juntas, bridas y cantos a medida |
Factores de rentabilidad | Precios al por mayor, coste total de propiedad, mecanizado para formas personalizadas |
Comprender y aplicar estos principios garantiza un diseño de ventanas seguro, fiable y rentable.
PREGUNTAS FRECUENTES
¿Por qué las ventanas de placas de cuarzo resisten mejor los choques térmicos que otros materiales?
Las ventanas de placa de cuarzo tienen una dilatación térmica ultrabaja y una conductividad térmica moderada. Estas propiedades les permiten sobrevivir a cambios rápidos de temperatura, superando en un factor de 3 a 20 al vidrio de borosilicato y al zafiro en las pruebas ASTM C1525.
¿Por qué es importante el cuarzo de gran pureza para la transparencia a largo plazo?
El cuarzo de alta pureza contiene menos de 2 ppm de metales alcalinos. Esta pureza evita la desvitrificación, manteniendo una transmisión luminosa superior a 90% tras 5.000 horas a 1100°C. Una pureza inferior aumenta el riesgo de enturbiamiento y pérdida de transmisión.
¿Por qué los ingenieros utilizan juntas conformes con las ventanas de cuarzo?
Las juntas conformes, como los diseños elastoméricos o con resorte, absorben la dilatación diferencial entre el cuarzo y las bridas metálicas. Estas juntas evitan la tensión en los bordes, reduciendo el riesgo de grietas y fugas durante los ciclos térmicos.
¿Por qué es necesario realizar periódicamente ensayos no destructivos en las ventanas de cuarzo?
Las pruebas no destructivas, que incluyen métodos ultrasónicos y de líquidos penetrantes, detectan las primeras grietas. Las inspecciones periódicas ayudan a los ingenieros a sustituir las ventanas antes de que fallen, lo que mejora la seguridad y prolonga la vida útil hasta 90%.
¿Por qué los materiales de montaje como Invar mejoran la fiabilidad de las ventanas?
Invar se asemeja mucho a la expansión térmica del cuarzo. El uso de bridas Invar minimiza la tensión en el borde de la ventana, manteniendo la integridad del sellado y reduciendo los índices de fuga de helio por debajo de 1×10-⁷ std-cc/s a lo largo de cientos de ciclos térmicos.
