Los ingenieros consideran que las cinco tolerancias dimensionales de los sistemas de suministro de haz láser de los discos de cuarzo son las más críticas: uniformidad del espesor, paralelismo, planitud de la superficie, chaflán del borde y diámetro o abertura libre. Estas tolerancias controlan la calidad del haz láser, la fiabilidad del sistema y el rendimiento de la aplicación minimizando el error de frente de onda, la desviación del haz y los riesgos de montaje. Las tolerancias de alta precisión resultan esenciales en la soldadura por haz láser y otras aplicaciones de alta precisión en las que la exactitud, la medición y la planitud repercuten directamente en los resultados.
Principales conclusiones
La uniformidad del grosor es crucial. Una tolerancia de ±0,02 mm minimiza el error de frente de onda, garantizando un punto láser nítido y enfocado.
La tolerancia de paralelismo afecta a la estabilidad del haz. Una tolerancia de 30 segundos de arco mantiene baja la desviación del haz, lo que es vital para la precisión en aplicaciones láser.
La planitud de la superficie influye en la calidad del frente de onda. Una especificación de planitud λ/10 limita la distorsión, manteniendo una alta calidad del haz para la óptica de precisión.
El chaflán en los bordes reduce la concentración de tensiones. Un chaflán de 0,5 mm × 45° evita las grietas y mejora la durabilidad durante los ciclos térmicos.
La tolerancia del diámetro garantiza un montaje correcto. Una tolerancia de ±0,1 mm permite la dilatación térmica, manteniendo la alineación y la precisión del sistema.

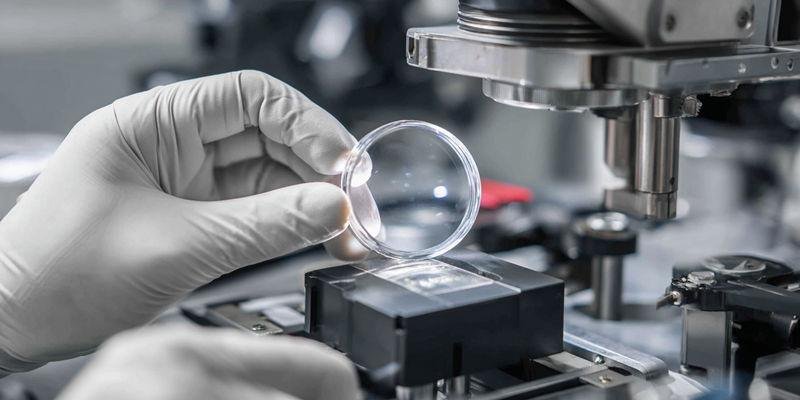

Tolerancia de uniformidad del espesor de los discos de cuarzo: por qué ±0,02 mm controla el error del frente de onda transmitido
La tolerancia de uniformidad de espesor se erige como un factor primordial en el rendimiento de discos de cuarzo para los sistemas de emisión del haz láser. Esta tolerancia afecta directamente al error de frente de onda transmitido, que a su vez repercute en la precisión y calidad del punto láser enfocado. Comprender cómo la variación del grosor se traduce en una diferencia de camino óptico y en el rendimiento del sistema es esencial para los ingenieros que especifican las tolerancias dimensionales de los discos de cuarzo para el suministro del haz láser.
Cálculo de la diferencia de camino óptico a partir de la desviación mecánica del espesor
La desviación del espesor en los discos de cuarzo crea una camino óptico diferencia que altera la fase del haz láser transmitido. El cálculo utiliza la fórmula OPD = Δt × (n-1), donde Δt es la desviación del espesor y n es el índice de refracción del cuarzo fundido. Para una tolerancia de ±0,02 mm, la OPD resultante puede alcanzar ±0,00916 mm, lo que equivale a unas ±14,5 ondas a una longitud de onda de 632,8 nm.
Una uniformidad de espesor más estricta, como ±0,015 mm, reduce el OPD y mantiene el error de frente de onda transmitido por debajo de λ/6, en línea con las normas ISO 10110-5 para tolerancias de alta precisión. Este nivel de control es fundamental para aplicaciones como la soldadura por haz láser, en la que tanto el modo de fusión como el modo de ojo de cerradura requieren un suministro de energía constante y una distorsión mínima. Los ingenieros utilizan técnicas de medición como máquinas de medición de coordenadas y mapeado interferométrico para verificar estas dimensiones y garantizar la repetibilidad.
Causa | Efecto |
|---|---|
Desviación del espesor | Aumento de la diferencia de camino óptico (OPD) |
Mayor OPD | Mayor error del frente de onda transmitido |
Tolerancia más ajustada (±0,015 mm) | Menor error de frente de onda, mayor precisión |
Impacto del error del frente de onda transmitido en la calidad del punto focalizado
El error de frente de onda transmitido por la falta de uniformidad del grosor degrada la calidad del punto enfocado en los sistemas de emisión de haz láser. Cuando el error de frente de onda supera λ/4, la relación de Strehl disminuye, lo que provoca una pérdida de hasta 18% en la intensidad máxima y reduce la precisión de la soldadura por haz láser tanto en el modo de fusión como en el modo de ojo de cerradura. La relación señal/ruido también disminuye, especialmente en muestras más gruesas, lo que provoca caídas exponenciales del rendimiento y la precisión.
Soldadura híbrida láser y las aplicaciones de alta precisión exigen tolerancias estrictas para mantener un punto nítido y de alta calidad con una distorsión mínima. Los ingenieros deben tener en cuenta la relación entre el grosor, el error de frente de onda y la precisión del sistema a la hora de especificar las tolerancias para estos sistemas. Una medición e inspección constantes garantizan que los discos cumplan la planitud y el paralelismo necesarios para un rendimiento óptimo.
Puntos clave:
El error de frente de onda debido a la variación del grosor reduce la calidad del punto enfocado.
Una relación Strehl más baja significa menos intensidad y precisión.
Las tolerancias de alta precisión son esenciales para las aplicaciones láser avanzadas.
Capacidad del proceso de fabricación para lograr una gran uniformidad de grosor
Los fabricantes consiguen una gran uniformidad de grosor mediante técnicas avanzadas de pulido y medición. Los procesos de esmerilado y pulido estándar suelen alcanzar ±0,08 mm, pero el pulido adaptable y controlado por CNC con retroalimentación en el proceso puede lograr ±0,018 mm, lo que admite tolerancias de alta precisión para aplicaciones exigentes. Estos métodos utilizan máquinas de medición de coordenadas y validación interferométrica para confirmar que las dimensiones cumplen requisitos estrictos.
Índices de capacidad de proceso (Cpk) demuestran que el pulido adaptativo proporciona la mayor repetibilidad y los índices de rechazo más bajos, lo que es vital para la soldadura por haz láser de alta precisión tanto en el modo de fusión como en el de ojo de cerradura. Los protocolos de inspección, como la norma ISO 10360, exigen la medición en varios puntos para garantizar la uniformidad en todo el disco. Este enfoque garantiza que la planitud, el paralelismo y la concentricidad de los discos soportan la precisión y la repetibilidad necesarias para la soldadura híbrida por láser y otros sistemas avanzados.
Resumen de la capacidad del proceso:
Pulido estándar: ±0,08 mm (Cpk = 0,7)
Pulido CNC: ±0,035 mm (Cpk = 1,2)
Pulido adaptativo: ±0,018 mm (Cpk = 1,8)
Las avanzadas técnicas de medición garantizan las tolerancias dimensionales y la repetibilidad.
Tolerancia del paralelismo de los discos de cuarzo: cómo 30 segundos de arco garantizan la estabilidad de la orientación del haz
La tolerancia del paralelismo desempeña un papel crucial en el mantenimiento de la estabilidad del apunte del haz en los sistemas láser. Los ingenieros confían en un paralelismo preciso para controlar la desviación del haz y garantizar una precisión constante en la soldadura por haz láser y la soldadura híbrida por láser. Las tolerancias de alta precisión para el paralelismo afectan directamente a la fiabilidad del sistema, especialmente en aplicaciones que exigen repetibilidad y tolerancias dimensionales ajustadas.
Cálculo de la desviación geométrica del haz a partir del error de paralelismo
El error de paralelismo hace que el rayo láser transmitido se desvíe de su trayectoria prevista. Esta desviación depende de la diferencia angular entre las superficies de los discos y del índice de refracción del cuarzo. En el caso del cuarzo fundido, un error de paralelismo de 30 segundos de arco provoca una desviación del haz de unos 13,7 segundos de arco, lo que equivale a un desplazamiento lateral de 0,67 mm a una distancia de 10 metros.
Los ingenieros utilizan este cálculo para establecer las tolerancias de las aplicaciones de alta precisión, como la soldadura por rayo láser tanto en modo fusión como en modo ojo de cerradura. Un paralelismo preciso garantiza que el punto enfocado permanezca estable, lo que es esencial para mantener la precisión y la repetibilidad en la soldadura híbrida por láser. Los datos de apoyo muestran que una tolerancia de 3 minutos de arco puede provocar un desplazamiento de 1,5 mm, lo que resulta inaceptable para las tolerancias de alta precisión.
Puntos clave:
El error de paralelismo provoca la desviación del haz y reduce la precisión.
Las tolerancias de alta precisión mantienen el rayo en el blanco para la soldadura por rayo láser.
La medición y la inspección precisas son vitales para la repetibilidad.
Error acumulativo de posicionamiento en trayectorias de haces multielemento
El error de posicionamiento acumulativo se produce cuando se utilizan varios discos de cuarzo con pequeños errores de paralelismo en una única trayectoria del haz. Cada disco añade una pequeña desviación angular, y estos errores se suman, provocando que el rayo láser se desvíe de su posición prevista. Este efecto resulta crítico en sistemas que requieren gran precisión, como la soldadura híbrida por láser y las configuraciones de medición avanzadas.
Los ingenieros deben calcular la desviación total prevista sumando los errores individuales de cada disco. Por ejemplo, el uso de tres discos con una tolerancia de paralelismo de 30 segundos de arco puede dar lugar a un desplazamiento total del haz de más de 2 mm a una distancia de 10 metros. Este nivel de error puede comprometer la precisión tanto en el modo de fusión como en el modo de ojo de cerradura, por lo que es esencial que las tolerancias dimensionales sean estrictas.
Causa | Efecto |
|---|---|
Varios discos con error de paralelismo | Aumento de la desviación acumulada de la viga |
Mayor error acumulado | Menor precisión y repetibilidad del sistema |
Tolerancias estrictas | Posicionamiento y fiabilidad mejorados |
Métodos de medición: Autocolimador vs. Máquina de medición por coordenadas
Las técnicas de medición del paralelismo incluyen el uso de autocolimadores y máquinas de medición de coordenadas. Los autocolimadores proporcionan mediciones angulares de alta precisión, lo que permite a los ingenieros detectar incluso pequeñas desviaciones en el paralelismo. Las máquinas de medición por coordenadas ofrecen datos dimensionales, pero puede que no capten los errores angulares con tanta eficacia como los autocolimadores.
Los ingenieros suelen elegir autocolimadores para tolerancias de alta precisión, especialmente cuando la exactitud y la repetibilidad son fundamentales en la soldadura por rayo láser y la soldadura híbrida por láser. Los protocolos de inspección requieren múltiples mediciones alrededor del disco para garantizar un paralelismo y una concentricidad uniformes. Este enfoque permite obtener resultados fiables tanto en el modo de fusión como en el modo de ojo de cerradura.
Resumen:
Los autocolimadores proporcionan una medición angular de alta precisión.
Las máquinas de medición por coordenadas proporcionan datos dimensionales.
Las múltiples técnicas de medición mejoran la precisión y la repetibilidad de la inspección.
Tolerancia de planitud de la superficie de los discos de cuarzo: cómo la especificación λ/10 mantiene la calidad del haz
La tolerancia de planitud de la superficie es un factor clave en el rendimiento de los discos de cuarzo utilizados en los sistemas de emisión de rayos láser. Los ingenieros confían en las estrictas tolerancias de planitud para mantener la calidad del haz y la precisión del sistema. Las tolerancias de alta precisión para la planitud ayudan a evitar la distorsión del frente de onda y garantizan resultados fiables en la soldadura por haz láser, el modo de fusión y el modo de ojo de cerradura.
Cálculo del frente de onda transmitido a partir de la irregularidad de la superficie
La irregularidad de la superficie afecta directamente al frente de onda transmitido en los sistemas láser. Una especificación de planitud λ/10 permite una desviación máxima de 55 nm para la luz visible, lo que mantiene bajo el error de frente de onda transmitida y admite tolerancias de alta precisión. Este nivel de precisión es esencial en aplicaciones láser de alta potencia, en las que incluso pequeños errores de superficie pueden causar una pérdida significativa de rendimiento.
Los ingenieros utilizan técnicas de medición avanzadas, como la interferometría, para verificar la planitud y garantizar que los discos cumplen las tolerancias dimensionales que exigen los sistemas de suministro de rayos láser de los discos de cuarzo. Estas técnicas de medición ayudan a mantener la precisión y la repetibilidad tanto en el modo de fusión como en el modo de ojo de cerradura. Una medición fiable de la planitud favorece las tolerancias dimensionales generales y el rendimiento del sistema.
Puntos clave:
La planeidad λ/10 minimiza el error de frente de onda transmitido.
Las tolerancias de alta precisión son fundamentales para la soldadura por rayo láser.
Unas técnicas de medición precisas garantizan la repetibilidad y la exactitud.
Potencia vs. Irregularidad: Impacto en diferentes aplicaciones láser
La potencia superficial y la irregularidad influyen en la calidad del rayo láser de formas distintas. La potencia superficial se refiere a la curvatura de baja frecuencia, mientras que la irregularidad describe las desviaciones de alta frecuencia que afectan al rendimiento óptico. En aplicaciones láser de alta potencia, la irregularidad tiene un mayor efecto sobre la calidad del haz, ya que puede provocar absorción de energía y daños ópticos.
La soldadura híbrida por láser, el modo de fusión y el modo de ojo de cerradura requieren tolerancias de alta precisión en cuanto a planitud y paralelismo para mantener la exactitud y evitar la degradación del sistema. Los ingenieros deben tener en cuenta tanto la potencia como la irregularidad a la hora de especificar las tolerancias para las distintas aplicaciones. Una inspección y medición adecuadas garantizan que los discos cumplen las dimensiones requeridas y admiten la repetibilidad.
Factor | Efecto en la aplicación del láser |
|---|---|
Potencia de superficie | Afecta al enfoque, puede compensarse |
Irregularidad de la superficie | Provoca distorsión del haz, más difícil de corregir |
Tolerancias de alta precisión | Imprescindible para aplicaciones avanzadas |
Rendimiento de fabricación dependiente del diámetro y escalado de costes
El diámetro del disco influye en la capacidad de conseguir tolerancias de alta precisión para la planitud. Los diámetros más grandes dificultan el mantenimiento de la planitud λ/10, lo que puede reducir el rendimiento de fabricación y aumentar los costes. A medida que aumenta el tamaño del disco, crece el reto de controlar las dimensiones, la concentricidad y la planitud.
Los fabricantes utilizan técnicas avanzadas de pulido y medición para conseguir las tolerancias necesarias, pero los discos más grandes suelen requerir más tiempo y recursos. Los ingenieros deben equilibrar la necesidad de tolerancias de alta precisión con las realidades de la fabricación y la inspección. Los protocolos de medición e inspección precisos, como las normas ISO 10110 y ASTM, ayudan a garantizar que cada disco cumpla las tolerancias dimensionales necesarias.
Resumen:
Los diámetros más grandes aumentan la dificultad para conseguir la planitud.
El rendimiento de fabricación disminuye a medida que aumenta el tamaño del disco.
La inspección y la medición son vitales para mantener la precisión y la repetibilidad.
Tolerancia del chaflán del borde de los discos de cuarzo: por qué 0,5 mm × 45° evita la concentración de tensiones
La tolerancia del chaflán del borde desempeña un papel vital en la durabilidad y fiabilidad de los discos de cuarzo en los sistemas de suministro de rayos láser. Los ingenieros seleccionan las dimensiones del chaflán del borde para reducir la concentración de tensiones y evitar el astillado del borde durante el funcionamiento. La correcta especificación de esta tolerancia favorece la alta precisión, exactitud y repetibilidad en aplicaciones exigentes como la soldadura por rayo láser.
Cálculo del factor de concentración de tensiones: Aristas vivas frente a aristas biseladas
Los bordes afilados de los discos de cuarzo crean una elevada concentración de tensiones, lo que aumenta el riesgo de grietas y fallos. Un borde biselado, como el de 0,5 mm × 45°, reduce el factor de concentración de tensiones de 3-5 veces a 1,5-2 veces, según la mecánica de la fractura. El biselado mínimo recomendado para los discos de cuarzo es de 0,020 pulgadas en todos los bordes, lo que ayuda a minimizar la tensión y evitar el astillado.
Un chaflán bien definido distribuye las cargas mecánicas y térmicas de forma más uniforme por todo el perímetro del disco. Esta mejora en la distribución de las tensiones aumenta la precisión y repetibilidad general del sistema, especialmente en tolerancias de alta precisión. Los ingenieros confían en las técnicas de medición y los protocolos de inspección para verificar que el chaflán cumple las tolerancias dimensionales y favorece la fiabilidad del sistema.
Los siguientes puntos destacan la importancia de un biselado de bordes adecuado:
Los bordes afilados aumentan la tensión y el riesgo de fallo
Los bordes biselados reducen la concentración de tensiones y mejoran la durabilidad
El biselado uniforme permite una gran precisión y exactitud
Análisis de la distribución de la tensión térmica en la geometría del disco
Los ciclos térmicos de los sistemas de emisión de rayos láser pueden provocar tensiones importantes en los bordes de los discos de cuarzo. Un borde biselado reduce la amplificación local de la tensión térmica, manteniendo la tensión por debajo de la resistencia a la flexión del material. Este efecto resulta crítico en aplicaciones con cambios rápidos de temperatura, como la soldadura por rayo láser o los sistemas de alta NA.
Los ingenieros analizan la distribución de la tensión térmica mediante técnicas de simulación y medición para garantizar que el borde biselado mantenga la precisión y repetibilidad del sistema. La especificación del chaflán de 0,5 mm × 45° proporciona un margen de seguridad que evita la aparición de grietas durante los ciclos térmicos. Este enfoque admite las tolerancias dimensionales que los sistemas de suministro de rayos láser de discos de cuarzo requieren para un rendimiento de alta precisión.
Causa | Efecto |
|---|---|
Borde afilado bajo carga térmica | Tensión local elevada, riesgo de fisura |
Borde biselado bajo carga térmica | Menor tensión, mayor durabilidad |
Chaflán e inspección adecuados | Mantenimiento de la precisión y la repetibilidad |
Pruebas fractográficas que relacionan la calidad de los bordes con los fallos de campo
El análisis fractográfico de discos de cuarzo fallidos revela a menudo grietas que se originan en bordes mal preparados. La mayoría de los fallos se producen en lugares donde el chaflán del borde es insuficiente o inconsistente, lo que provoca una concentración de tensiones y, finalmente, la fractura. Una preparación adecuada de los bordes, verificada mediante medición e inspección, reduce significativamente el riesgo de que se produzcan estos fallos.
Los ingenieros utilizan microscopía óptica y otras técnicas de medición para inspeccionar el chaflán y confirmar que cumple las tolerancias dimensionales. Las tolerancias de alta precisión para el chaflán del borde, combinadas con una medición y repetibilidad exactas, garantizan que el disco mantenga la planitud, el paralelismo y la concentricidad durante toda su vida útil. La calidad fiable de los bordes contribuye directamente a la precisión y durabilidad de los sistemas de soldadura por rayo láser.
Resumen de las principales conclusiones:
La mayoría de los fallos empiezan en los bordes mal biselados
El biselado uniforme reduce las tasas de fallos en el campo
La inspección y la medición garantizan la fiabilidad a largo plazo
Diámetro de los discos de cuarzo y tolerancia de la abertura transparente: cómo ±0,1 mm garantiza un montaje correcto
Las tolerancias de diámetro y abertura libre desempeñan un papel vital en el montaje y la alineación de discos de cuarzo en sistemas de suministro de rayos láser. Los ingenieros deben controlar estas tolerancias para lograr una alta precisión, mantener la exactitud y garantizar la repetibilidad en aplicaciones exigentes. La correcta especificación de estas dimensiones favorece un rendimiento fiable en la soldadura por rayo láser y otros sistemas ópticos avanzados.
Cálculo de la dilatación térmica y requisitos de espacio libre de montaje
La dilatación térmica afecta al ajuste y la estabilidad de los discos de cuarzo durante su funcionamiento. Los diseños deben tener en cuenta los cambios de dimensiones provocados por las fluctuaciones de temperatura para mantener la precisión y evitar tensiones en el disco. Los ingenieros calculan la dilatación térmica utilizando el coeficiente del cuarzo y determinan la holgura de montaje necesaria para evitar atascos o desalineaciones.
Una holgura mínima de 1/8 de pulgada entre el disco y las estructuras circundantes permite una expansión y contracción seguras. Este enfoque garantiza que el disco mantenga su planitud, paralelismo y concentricidad incluso durante cambios rápidos de temperatura. Una holgura de montaje adecuada también favorece una alta precisión y repetibilidad en la medición y la inspección.
Los ingenieros deben recordar estos puntos clave a la hora de considerar la dilatación térmica y el montaje:
La dilatación térmica puede alterar las dimensiones del disco y afectar a la precisión
La holgura mínima evita tensiones y mantiene la planitud
Un montaje adecuado favorece la repetibilidad y la alta precisión
Optimización de la apertura: Equilibrio entre la superficie útil y el margen de seguridad de los bordes
La apertura libre define el área óptica utilizable de un disco de cuarzo, excluyendo la región del borde que puede contener imperfecciones o chaflanes. Los ingenieros deben equilibrar la necesidad de una superficie útil máxima con el requisito de un margen de seguridad en los bordes para proteger contra el astillado y mantener la planitud. Este equilibrio garantiza que el disco ofrezca un rendimiento óptimo en aplicaciones de alta precisión.
Aumentar la abertura libre maximiza la transmisión del haz láser, pero reducir el margen del borde puede aumentar el riesgo de daños y comprometer la precisión. Los ingenieros utilizan técnicas de medición para verificar que la abertura transparente cumple las tolerancias dimensionales y admite el rendimiento requerido. Los protocolos de inspección confirman que el disco mantiene su planitud, paralelismo y concentricidad en toda la zona utilizable.
Factor | Efecto |
|---|---|
Mayor apertura clara | Más superficie útil, mayor transmisión |
Margen de borde más pequeño | Mayor riesgo de astillamiento, menor durabilidad |
Equilibrio adecuado | Mantiene la precisión, la planitud y la repetibilidad |
Repercusión de la tolerancia de diámetro en la concentricidad del ensamblaje multielemento
La tolerancia de diámetro influye directamente en la concentricidad de los discos de cuarzo en montajes multielemento. Mantener una tolerancia de ±0,1 mm garantiza que cada disco se asiente correctamente en su soporte, alineando el eje óptico con el eje mecánico y preservando la precisión. Las desviaciones de esta tolerancia pueden causar descentramiento o inclinación, lo que provoca desalineación y reduce el rendimiento del sistema.
Los conjuntos de alta precisión requieren un control estricto del diámetro para mantener la planitud, el paralelismo y la concentricidad en todo el recorrido óptico. Los ingenieros confían en las técnicas de medición e inspección para verificar que cada disco cumple las tolerancias especificadas. Un control constante del diámetro favorece la repetibilidad y la precisión en la soldadura por rayo láser y otras aplicaciones avanzadas.
Puntos clave para la tolerancia de diámetros y el montaje:
La tolerancia adecuada garantiza un asiento y una alineación precisos
Mantiene la concentricidad y la precisión del sistema
Admite alta precisión y repetibilidad en sistemas multielemento
Especificar y mantener las tolerancias correctas para los discos de cuarzo garantiza que los sistemas de suministro de haz láser alcancen la exactitud, planitud y precisión requeridas. Cada tolerancia -espesor, paralelismo, planitud, chaflán del borde y diámetro- afecta directamente al rendimiento, la fiabilidad y el coste del sistema, especialmente en aplicaciones de alta precisión y soldadura por rayo láser. La medición exacta y la garantía de calidad ayudan a los ingenieros a mantener la planitud y la precisión, lo que favorece la exactitud y la repetibilidad a largo plazo.
Consecuencia | Efecto sobre el rendimiento y la fiabilidad del sistema |
|---|---|
Mayor tensión en el sistema | Puede provocar fallos y reducir la vida útil. |
Dificultades de montaje | Costes de producción más elevados y menor rendimiento |
Disminución de la funcionalidad | Deteriora el funcionamiento general del sistema |
Fallos globales de fiabilidad | Causa paradas inesperadas y problemas de mantenimiento |
Las tolerancias dimensionales correctas evitan los tiempos de inactividad por componentes defectuosos.
Mejoran el rendimiento de los equipos y reducen su desgaste.
La precisión de las tolerancias contribuye a prolongar la vida útil.
Los ingenieros deben seleccionar siempre las tolerancias en función de las necesidades de la aplicación, utilizar mediciones precisas y seguir protocolos de inspección estrictos para garantizar resultados óptimos.
PREGUNTAS FRECUENTES
¿Cuál es la tolerancia más crítica para la calidad del rayo láser?
La uniformidad del espesor afecta más directamente a la calidad del haz láser.
Una tolerancia de grosor ajustada minimiza la diferencia de camino óptico, lo que mantiene bajo el error de frente de onda transmitido.
Esto garantiza que el punto láser permanezca nítido y enfocado.
Consejo: Para trabajos de alta precisión, especifique una uniformidad de espesor de ±0,02 mm.
¿Cómo influye la tolerancia al paralelismo en la precisión del sistema?
La tolerancia del paralelismo controla la estabilidad del apuntamiento del haz.
Un paralelismo de 30 segundos de arco mantiene la desviación del haz por debajo de 0,7 mm a 10 metros, lo que es vital para la precisión del escaneado y la soldadura.
Un mayor paralelismo reduce los errores acumulativos en los sistemas multidisco.
Puntos clave:
Mejor paralelismo = menor deriva del haz
Crítico para conjuntos de varios elementos
¿Por qué importa la planitud de la superficie en las aplicaciones láser?
La planitud de la superficie determina la calidad del frente de onda transmitido.
Una especificación de planitud λ/10 limita la distorsión del frente de onda, lo que mantiene la alta calidad del haz y el enfoque.
Esto es especialmente importante para las aplicaciones que necesitan un rendimiento limitado por difracción.
Especificación de planitud | Error de frente de onda | Impacto de la aplicación |
|---|---|---|
λ/4 | Más alto | Uso estándar |
λ/10 | Baja | Óptica de precisión |
¿Qué papel desempeña el biselado de los bordes en la fiabilidad de los discos?
El chaflán del borde reduce la concentración de tensiones en el perímetro del disco.
Un chaflán de 0,5 mm × 45° evita las grietas durante los ciclos térmicos y el montaje.
Esto mejora la durabilidad a largo plazo y reduce el riesgo de fallos sobre el terreno.
Nota: La mayoría de los fallos de los discos empiezan en los bordes mal biselados.
¿Cómo afecta la tolerancia de diámetro al montaje y la alineación?
La tolerancia del diámetro garantiza el ajuste y la alineación adecuados en los soportes.
Una tolerancia de ±0,1 mm permite la dilatación térmica y mantiene el disco centrado.
Esto mantiene la precisión del sistema y evita el viñeteado o la desalineación.
Resumen:
Diámetro correcto = montaje seguro
Evita el desplazamiento del eje óptico
