Las lentes de precisión de rendimiento óptico de los discos de cuarzo se basan en las extraordinarias propiedades ópticas del vidrio de cuarzo. Este material ofrece una gran pureza óptica, una claridad óptica excepcional y una homogeneidad constante del índice de refracción, con una precisión que alcanza 0,3 ppm absoluto. El vidrio de cuarzo mantiene una alta transmisión en las longitudes de onda visibles, infrarrojas y ultravioletas, y conserva sus propiedades ópticas incluso a temperaturas elevadas. La estructura del vidrio de cuarzo garantiza una resistencia superior a los daños por láser y una birrefringencia mínima, lo que lo hace ideal para la fabricación de instrumentos ópticos. Estas cualidades favorecen la mejora del rendimiento de los instrumentos ópticos en la óptica moderna, especialmente para lentes ópticas exigentes.
Principales conclusiones
El vidrio de cuarzo ofrece una gran pureza y claridad ópticas, esenciales para producir imágenes nítidas en sistemas ópticos avanzados.
El mantenimiento de un índice de refracción uniforme en los discos de cuarzo evita la distorsión del frente de onda, lo que garantiza una imagen precisa y una alta resolución.
Las técnicas avanzadas de fabricación, como la fusión y el enfriamiento controlados, mejoran la homogeneidad del índice de refracción del vidrio de cuarzo.
Las normas ISO guían la medición de la homogeneidad del índice de refracción, garantizando que las lentes de cuarzo cumplan estrictos criterios de rendimiento.
La baja dilatación térmica del cristal de cuarzo permite que las lentes mantengan el enfoque y el rendimiento a distintas temperaturas.

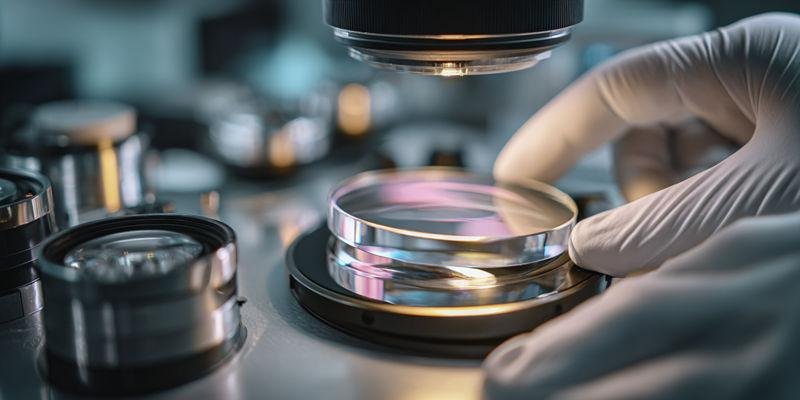

¿Qué rendimiento de homogeneidad del índice de refracción alcanzan las lentes de disco de cuarzo?
Las lentes de precisión con rendimiento óptico de los discos de cuarzo dependen de la capacidad del cristal de cuarzo para mantener un índice de refracción uniforme en toda la lente. Esta propiedad garantiza que la luz viaje a través de la lente sin distorsiones, lo que resulta esencial para obtener imágenes precisas en la óptica moderna. La homogeneidad del índice de refracción, junto con otras propiedades ópticas como la transmisión, la estabilidad térmica, la resistencia a los daños por láser y la birrefringencia, definen el valor del vidrio de cuarzo en la fabricación de instrumentos ópticos.
Cómo afecta la variación del índice de refracción a la calidad del frente de onda y a la resolución de la imagen
Índice de refracción La variación del índice de refracción en el cristal de cuarzo puede causar distorsión del frente de onda, lo que repercute directamente en la calidad de las imágenes producidas por los instrumentos ópticos. Cuando el índice de refracción cambia en una lente, la velocidad de la luz se desplaza, curvando los frentes de onda y creando las aberraciones clásicas. Estas distorsiones pueden dar lugar a imágenes poco nítidas, contraste reducido y menor resolución, especialmente en ópticas de alta precisión.
Incluso pequeñas inhomogeneidades pueden introducir importantes frente de onda errores. Por ejemplo, en la unión de cuñas de cuarzo cementado se produce una división angular o cizallamiento de los frentes de onda. Las ondas ordinarias y extraordinarias experimentan índices de refracción diferentes, lo que provoca una separación y distorsión espacial. La diferencia de velocidad entre estos frentes de onda contribuye al error global del frente de onda, que puede degradar la relación Strehl y reducir la función de transferencia de modulación (MTF) del sistema.
Puntos clave:
Distorsión del frente de onda resultados de la variación del índice de refracción en el vidrio de cuarzo.
Resolución de imagen disminuye a medida que aumentan los errores de frente de onda.
Imágenes precisas requiere una elevada homogeneidad del índice de refracción.
Esta relación pone de relieve por qué discos de cuarzo Las lentes de precisión de rendimiento óptico dependen de un control estricto de la homogeneidad del índice de refracción.
Métodos de fabricación para lograr una homogeneidad superior en lentes digitales
Los fabricantes utilizan técnicas avanzadas para lograr una homogeneidad superior del índice de refracción en el vidrio de cuarzo. La temperatura de fusión, la velocidad de enfriamiento y el tratamiento térmico desempeñan un papel fundamental en la determinación de las propiedades ópticas finales del disco de la lente. Las temperaturas de fusión más altas y las velocidades de enfriamiento más rápidas pueden aumentar el índice de refracción, mientras que el tratamiento térmico controlado ayuda a estabilizarlo.
Sílice fundida sintética, producida por hidrólisis de llamaofrece la máxima uniformidad gracias al procesamiento en un solo lote y a los mínimos gradientes de composición. Los fabricantes seleccionan las regiones de las bolas con gradientes de temperatura mínimos durante la fusión para garantizar una homogeneidad constante. El mapeo interferométrico identifica las zonas adecuadas antes del rectificado, lo que ayuda a mantener el rendimiento óptico necesario para las ópticas modernas.
Factor de fabricación | Efecto sobre la homogeneidad | Rendimiento óptico resultante |
|---|---|---|
Temperatura de fusión | A mayor temperatura, mayor índice de refracción | Puede causar falta de homogeneidad si no se controla |
Tasa de enfriamiento | Un enfriamiento más rápido aumenta el índice de refracción | Puede introducir gradientes |
Tratamiento térmico | Estabiliza el índice de refracción | Mejora la uniformidad |
Estos métodos garantizan que el vidrio de cuarzo cumpla los exigentes requisitos para la fabricación de instrumentos ópticos.
Normas de medición: Protocolos de ensayo de homogeneidad ISO 11455
Los fabricantes utilizan los protocolos ISO 11455 para medir la homogeneidad del índice de refracción en el vidrio de cuarzo. Esta norma exige pruebas interferométricas precisas, a menudo mediante interferometría Mach-Zehnder a una longitud de onda específica. El proceso mapea el índice de refracción en toda la abertura transparente, identificando incluso pequeñas variaciones que podrían afectar al rendimiento óptico.
Las pruebas garantizan que los discos de cuarzo cumplen tolerancias estrictas, como Δn <2×10-⁶ para el material de grado UV. Los resultados guían la selección de lentes en bruto para ópticas de alta precisión, garantizando que solo el mejor material avanza a la siguiente fase de producción. La aplicación coherente de estas normas respalda la fiabilidad y el rendimiento de las lentes de precisión de rendimiento óptico de los discos de cuarzo.
Resumen de los puntos clave:
ISO 11455 proporciona un método normalizado para medir la homogeneidad del índice de refracción.
Cartografía interferométrica detecta pequeñas variaciones en el vidrio de cuarzo.
Tolerancias estrictas garantizan un rendimiento óptico de alta calidad.
Estos protocolos ayudan a mantener los elevados estándares necesarios para obtener imágenes precisas en la óptica moderna.

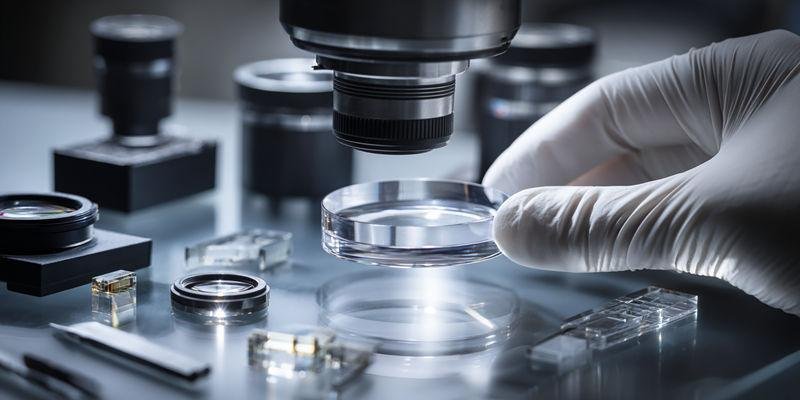

¿Qué prestaciones de transmisión UV-IR ofrecen los materiales de las lentes de disco de cuarzo?
El vidrio de cuarzo destaca en óptica por su capacidad de transmitir la luz desde el ultravioleta profundo hasta las longitudes de onda infrarrojas. Esta elevada transmitancia lo convierte en la opción preferida para instrumentos ópticos que exigen claridad y eficacia en una amplia gama espectral. En las siguientes secciones se analiza el rendimiento de los distintos grados de vidrio de cuarzo, el impacto de las impurezas y cómo afecta el diseño del sistema a la transmisión global.
Curvas de transmisión espectral: Disco de cuarzo de grado UV frente a disco de cuarzo de grado óptico frente a disco de cuarzo de grado IR
El vidrio de cuarzo ofrece una excelente transmisión espectral, pero su rendimiento varía según el grado. El vidrio de cuarzo de grado UV ofrece una transmisión superior a 85% a 193nm, mientras que el de grado óptico mantiene más de 80% de 260nm a 2500nm, y el de grado IR sobresale por encima de 85% a 2800nm. Estas diferencias se deben al proceso de fabricación y a la pureza de las materias primas.
Los ingenieros seleccionan el grado adecuado en función de los requisitos de longitud de onda de la aplicación. Por ejemplo, el vidrio de cuarzo de grado UV es apto para la litografía UV profunda, mientras que el de grado IR es adecuado para las imágenes térmicas. La elección correcta garantiza una alta transmitancia y un rendimiento óptimo en entornos exigentes.
Cuarzo Vidrio Grado | Transmisión UV (193 nm) | Transmisión visible (589 nm) | Transmisión IR (2800 nm) | Aplicación |
|---|---|---|---|---|
Grado UV (JGS1) | >85% | >92% | 60-75% | Imágenes UV profundas, litografía |
Grado óptico (JGS2) | 45-60% | >92% | 50-65% | Óptica general, láser |
Grado IR (JGS3) | 30-50% | >91% | >85% | Espectroscopia NIR, imágenes térmicas |
Esta tabla muestra cómo la elección del grado del vidrio de cuarzo afecta directamente a la transmisión y a la idoneidad para instrumentos ópticos específicos.
Cómo las impurezas metálicas crean bandas de absorción en el rango UV
Las impurezas metálicas en el vidrio de cuarzo pueden crear bandas de absorción, especialmente en la región ultravioleta. Incluso cantidades ínfimas de aluminio o titanio, a menudo inferiores a 1 parte por millón, pueden reducir la transmisión en 15-30% a longitudes de onda inferiores a 250 nm. Estas impurezas absorben la luz ultravioleta, lo que provoca una disminución de la sensibilidad y la eficacia del sistema.
Los fabricantes controlan los niveles de impurezas mediante una cuidadosa selección de las materias primas y técnicas avanzadas de purificación. Al reducir al mínimo el contenido metálico, garantizan que el vidrio de cuarzo mantenga una alta transmitancia, especialmente para la óptica sensible a los rayos UV. Este proceso favorece la producción de instrumentos ópticos fiables y eficaces.
Puntos clave:
Impurezas metálicas causan bandas de absorción UV.
Bajos niveles de impurezas garantizan una alta transmitancia en vidrio de cuarzo.
Depuración es esencial para la óptica de grado UV.
Comprender el papel de las impurezas ayuda a los ingenieros a seleccionar el mejor vidrio de cuarzo para aplicaciones UV de alto rendimiento.
Cálculos de transmisión del sistema para conjuntos de lentes multielemento
Los diseñadores de sistemas deben tener en cuenta el efecto acumulativo de cada elemento de la lente en la transmisión global. En un conjunto de varios elementos, incluso las pequeñas pérdidas por elemento pueden sumarse y reducir la luz total que llega al detector. Por ejemplo, un sistema de lentes de seis elementos que utilice cristal de cuarzo de calidad óptica a 193 nm sólo transmite unos 26% de la luz original, mientras que el cristal de cuarzo de calidad UV con revestimientos antirreflectantes puede alcanzar una transmisión del sistema de hasta 74%.
Estos cálculos guían la selección de materiales y revestimientos para sistemas ópticos complejos. Los ingenieros utilizan los datos de transmisión para optimizar el rendimiento y garantizar que el instrumento final cumpla los requisitos de sensibilidad.
Factor de diseño del sistema | Efecto sobre la transmisión | Resultado |
|---|---|---|
Número de elementos | Más elementos aumentan las pérdidas | Menor transmisión total |
Calidad del material | Un mayor grado mejora el rendimiento | Mayor eficiencia del sistema |
Calidad del revestimiento | Los mejores revestimientos reducen los reflejos | Mayor emisión de luz |
Una cuidadosa planificación y selección de materiales permite a los diseñadores ópticos aprovechar al máximo las ventajas del vidrio de cuarzo en instrumentos ópticos avanzados.
¿Qué prestaciones de estabilidad óptica térmica permiten los diseños de lentes de disco de cuarzo atérmico?
El cristal de cuarzo ofrece una estabilidad óptica térmica excepcional, lo que lo convierte en la mejor opción para diseños de lentes atérmicas. Esta estabilidad garantiza que los instrumentos ópticos mantengan el enfoque y el rendimiento aunque cambien las temperaturas. Los ingenieros confían en estas propiedades para construir sistemas fiables para entornos exigentes.
Coeficiente termo-óptico (dn/dT) Impacto en la estabilidad de la distancia focal
El coeficiente termoóptico (dn/dT) describe cómo cambia el índice de refracción del cristal de cuarzo con la temperatura. Un valor bajo de dn/dT significa que la lente mantiene sus propiedades ópticas aunque fluctúen las temperaturas. Esta estabilidad es crucial para las ópticas utilizadas en entornos con grandes oscilaciones de temperatura.
El cristal de cuarzo tiene un dn/dT de +1,0×10-⁵ K-¹, muy inferior al de muchos otros materiales ópticos. Este bajo valor se traduce en un menor desplazamiento de la distancia focal, lo que mantiene las imágenes nítidas y claras. Por ejemplo, una lente de 100 mm de distancia focal fabricada con cristal de cuarzo desplaza el enfoque sólo 20 micras en un rango de 100 °C, mientras que una lente similar fabricada con cristal BK7 lo hace 350 micras.
Puntos clave:
Bajo dn/dT en cristal de cuarzo mantiene estable la distancia focal.
Imágenes nítidas resultado de un desplazamiento mínimo del enfoque.
Mejor rendimiento en temperaturas cambiantes.
Esta propiedad permite a los diseñadores crear ópticas que rinden con fiabilidad tanto en condiciones de frío como de calor.
Diseño de lentes atérmicas: Rendimiento del cuarzo frente a materiales ópticos alternativos
El diseño de lente atérmica tiene como objetivo mantener el enfoque estable a pesar de los cambios de temperatura. El cristal de cuarzo destaca por su baja expansión térmica y su bajo dn/dT. Estas características lo hacen más estable que muchas alternativas.
Otros materiales, como el vidrio BK7 y el zafiro, presentan una mayor dilatación térmica y valores dn/dT. Esto provoca mayores desplazamientos del enfoque y un rendimiento menos fiable en entornos con variaciones de temperatura. El cristal de cuarzo permite a los sistemas de lentes mantener la calidad de imagen sin complejos mecanismos de compensación.
Material | Expansión térmica (α) | dn/dT | Desplazamiento del foco (100°C) | Rendimiento térmico |
|---|---|---|---|---|
Cristal de cuarzo | 0.5×10-⁶ K-¹ | +1.0×10-⁵ K-¹ | 20 μm | Excelente |
Vidrio BK7 | 7.1×10-⁶ K-¹ | +2.5×10-⁶ K-¹ | 350 μm | Moderado |
Zafiro | 5.0×10-⁶ K-¹ | +1.3×10-⁵ K-¹ | 260 μm | Bien |
Esta tabla muestra cómo el vidrio de cuarzo supera a otros materiales en aplicaciones de lentes atérmicas.
Resultados de las pruebas de ciclos de temperatura: Medidas de desplazamiento de foco según MIL-STD-810
Los ingenieros prueban las lentes de cristal de cuarzo exponiéndolas a ciclos de temperaturas extremas, siguiendo normas como MIL-STD-810. En estas pruebas, las lentes se someten a temperaturas muy altas y muy bajas para comprobar si se producen cambios en su rendimiento óptico. El cristal de cuarzo muestra sistemáticamente una estabilidad extraordinaria durante estos ciclos.
En una prueba, un metal de vidrio de cuarzo soportó 15 ciclos de -195,8°C a 200°C. La lente no mostró cambios significativos en su rendimiento óptico ni daños físicos. Este resultado demuestra la capacidad del material para mantener el enfoque y la claridad, incluso en condiciones adversas.
Resumen de los resultados:
Ningún cambio de orientación significativo tras repetidos ciclos de temperatura.
Sin daños físicos observado en lentes de vidrio de cuarzo.
Rendimiento fiable para instrumentos ópticos en entornos extremos.
Estos resultados confirman que el vidrio de cuarzo es ideal para ópticas que deben funcionar en amplios intervalos de temperatura.
¿Qué rendimiento de umbral de daño óptico admiten las aplicaciones láser de alta potencia?
El cristal de cuarzo ofrece una excelente protección contra los daños inducidos por el láser, lo que lo convierte en el material preferido para la óptica láser de alta potencia. Los ingenieros confían en su resistencia superior al láser para garantizar la fiabilidad de los instrumentos ópticos en entornos exigentes. Comprender cómo afectan al rendimiento la calidad de la superficie, los daños en la subsuperficie y la selección de materiales ayuda a los diseñadores a crear sistemas láser más seguros y eficaces.
Medición del umbral de daño inducido por láser (LIDT) según ISO 21254
El LIDT define la energía láser máxima que puede soportar un material antes de sufrir daños. La norma ISO 21254 establece el estándar para medir este umbral en vidrio de cuarzo, garantizando resultados coherentes y fiables. Los ingenieros utilizan estos datos para seleccionar materiales que cumplan los requisitos de la óptica láser de alta potencia.
Las pruebas consisten en exponer muestras de vidrio de cuarzo a impulsos láser controlados y registrar el nivel de energía al que aparecen los daños. Los resultados demuestran que el vidrio de cuarzo de gran pureza alcanza valores de LIDT superiores a 20 J/cm² a 355 nm, una cifra significativamente superior a la de muchos materiales alternativos. Este elevado umbral permite que los instrumentos ópticos funcionen con seguridad a intensas potencias láser.
Puntos clave:
LIDT mide el límite de energía antes de que se produzcan daños materiales.
ISO 21254 garantiza pruebas precisas y repetibles.
LIDT alto en cristal de cuarzo admite una resistencia superior al láser.
Estos resultados orientan la selección de materiales para aplicaciones en las que la seguridad y el rendimiento son fundamentales.
Cómo afectan la calidad de la superficie y los daños en el subsuelo al umbral de daños
La calidad de la superficie y los daños subsuperficiales (SSD) desempeñan un papel fundamental en la determinación del LIDT del vidrio de cuarzo. Incluso pequeñas imperfecciones pueden crear puntos débiles que reducen el umbral de daño. Un SSD más profundo, a menudo causado por partículas abrasivas durante el pulido, provoca un aumento de las señales de detección y una reducción del LIDT.
Un estudio de tres grupos de muestras mostró una clara relación entre la profundidad de la SSD y la señal de detección. El grupo 1 tenía una Profundidad SSD de 1,96 μm, mientras que el Grupo 3 alcanzó los 11,51 μm, con profundidades mayores que producen señales más fuertes y valores de LIDT más bajos. Los defectos de alta absorción pueden reducir el LIDT en más de 40%, lo que limita gravemente la capacidad del sistema.
Grupo de muestra | Profundidad SSD (μm) | Relación señal de detección |
|---|---|---|
Grupo 1 | 1.96 | Relacionado con tamaño de partícula abrasiva |
Grupo 2 | 7.28 | Una mayor profundidad genera una mayor señal de detección |
Grupo 3 | 11.51 | Una mayor profundidad genera una mayor señal de detección |
El mantenimiento de superficies lisas y la minimización de SSD garantizan que el vidrio de cuarzo ofrezca la mayor resistencia posible al láser.
Selección de materiales para sistemas de lentes láser UV e IR de alta potencia
Elegir el grado de material adecuado es esencial para las aplicaciones láser de alta potencia. El vidrio de cuarzo UV-FS (KU-1) ofrece una gran transparencia en las regiones ultravioleta y visible, sin bandas de absorción entre 170 y 250 nm. UV-IR FS (Infrasil 302) proporciona excelentes propiedades desde el ultravioleta profundo hasta el infrarrojo medio, permaneciendo libre de burbujas e inclusiones.
Los ingenieros seleccionan estos grados para adaptarlos a los requisitos de longitud de onda y potencia de sus sistemas láser. Ambos materiales ofrecen la durabilidad y claridad necesarias para la óptica láser avanzada, garantizando el rendimiento y la seguridad a largo plazo.
Calidad del material | Características |
|---|---|
UV-FS (KU-1) | Alta transparencia en UV/visible, sin bandas de absorción (170-250 nm), estable, sin burbujas/inclusiones |
UV-IR FS (Infrasil 302) | Excelentes propiedades, sin bandas de absorción a partir de 250 nm, sin burbujas/inclusiones, adecuado para DUV a infrarrojo medio |
Puntos clave:
Calidad del material afecta a la resistencia al láser y a la claridad.
UV-FS y UV-IR FS admiten sistemas láser UV e IR de alta potencia.
Selección adecuada garantiza un rendimiento fiable en la óptica láser.
Seleccionar el grado correcto de vidrio de cuarzo maximiza la seguridad y la eficacia de los instrumentos ópticos de alta potencia.
¿Qué rendimiento de birrefringencia garantiza el funcionamiento de la lente independiente de la polarización?
La birrefringencia puede afectar al rendimiento de la óptica, especialmente en sistemas que requieren un control preciso de la polarización. El vidrio de cuarzo ofrece una birrefringencia de baja tensión, lo que lo hace adecuado para muchos instrumentos ópticos. Entender cómo medir, controlar y aplicar el rendimiento de la birrefringencia ayuda a los ingenieros a diseñar ópticas láser fiables.
Métodos de medición de la birrefringencia bajo tensión según ASTM C1093
Los ingenieros utilizan la norma ASTM C1093 para medir la birrefringencia por tensión en el vidrio de cuarzo. Esta norma se basa en técnicas fotoelásticas que revelan patrones de tensión interna mediante el análisis del paso de la luz polarizada a través de la lente. El proceso ayuda a identificar las zonas en las que la tensión podría afectar al rendimiento óptico.
La medición fotoelástica consiste en colocar el disco de cuarzo entre polarizadores cruzados y observar los patrones de color resultantes. Estos patrones indican la magnitud y distribución de la tensión residual, que puede cuantificarse en nanómetros por centímetro. Una medición coherente garantiza que sólo los discos con baja birrefringencia avancen hacia aplicaciones ópticas de alta precisión.
Método de medición | Propósito | Información clave |
|---|---|---|
Análisis fotoelástico | Revela la tensión interna | Identifica las zonas de birrefringencia |
Polarizadores cruzados | Visualiza los patrones de estrés | Cuantifica la tensión en nm/cm |
Norma ASTM C1093 | Garantiza la coherencia | Orienta la selección de materiales |
Este enfoque permite a los fabricantes mantener un estricto control de calidad y suministrar instrumentos ópticos fiables.
Control del proceso de recocido para minimizar la tensión residual en discos de cuarzo Lente
El proceso de recocido desempeña un papel fundamental en la reducción de la tensión residual y la minimización de la birrefringencia en el vidrio de cuarzo. Los fabricantes controlan cuidadosamente la temperatura y la velocidad de enfriamiento durante el recocido para obtener resultados óptimos. Un proceso de enfriamiento lento y escalonado ayuda a evitar la formación de tensiones internas que podrían degradar el rendimiento óptico.

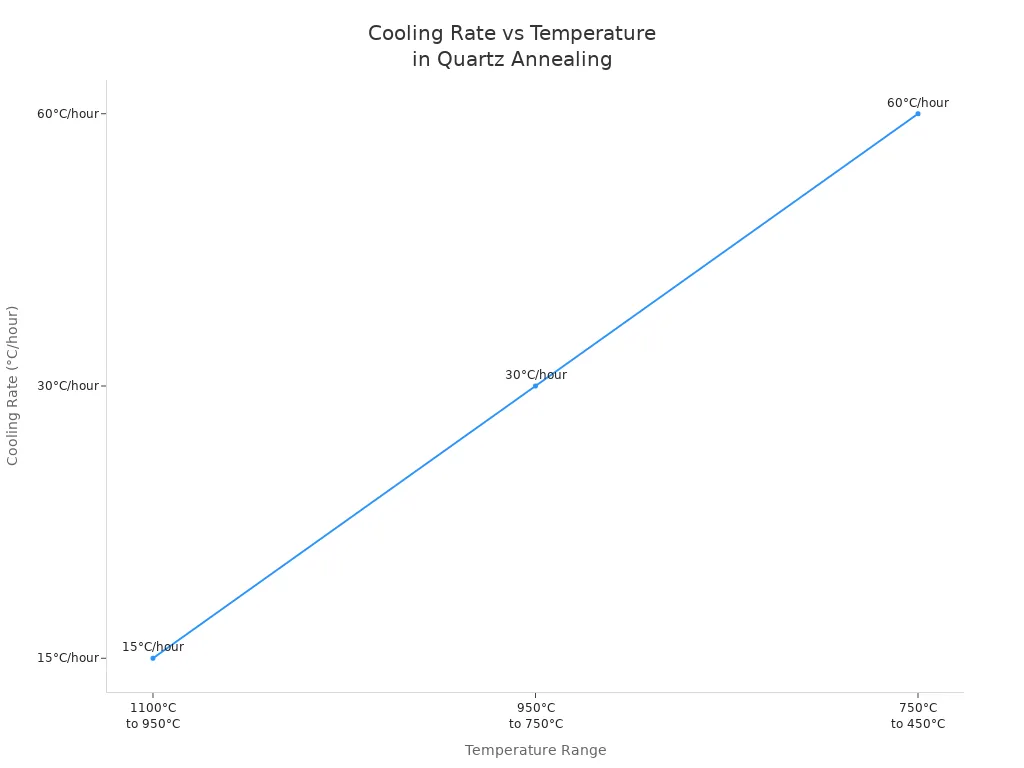

El programa de recocido más eficaz consiste en calentar el disco de cuarzo hasta 1100°C y, a continuación, enfriarlo por etapas: 15°C por hora de 1100°C a 950°C, 30°C por hora a 750°C y 60°C por hora a 450°C, seguido de un enfriamiento natural por debajo de 450°C. Este método garantiza un alivio gradual de la tensión y una birrefringencia uniforme en toda la lente. Este método garantiza un alivio gradual de la tensión y una birrefringencia uniforme en toda la lente. La siguiente tabla resume los parámetros clave:
Escenario | Temperatura | Tasa de enfriamiento |
|---|---|---|
Etapa de calentamiento | Hasta 1100°C | 4,5/R²°C/min |
Etapa de refrigeración | 1100°C a 950°C | 15°C/hora |
950°C a 750°C | 30°C/hora | |
750°C a 450°C | 60°C/hora | |
Etapa de refrigeración natural | Por debajo de 450°C | Aislamiento hasta <100°C |
Puntos clave:
Recocido controlado reduce la tensión residual y la birrefringencia.
Refrigeración por etapas evita la acumulación de tensiones internas.
Birrefringencia uniforme admite ópticas de alta calidad.
Este proceso garantiza que el vidrio de cuarzo cumpla los estrictos requisitos de la óptica láser y los instrumentos ópticos avanzados.
Cuando la birrefringencia importa: Aplicaciones de imagen sensibles a la polarización frente a las estándar
La birrefringencia resulta crítica en la óptica sensible a la polarización, como la microscopía o la elipsometría. En estos sistemas, incluso pequeñas cantidades de birrefringencia por tensión pueden distorsionar los estados de polarización y reducir la precisión de las mediciones. Sin embargo, las aplicaciones de imagen estándar suelen tolerar una mayor birrefringencia sin una pérdida significativa de rendimiento.
Los diseñadores deben ajustar el rendimiento de la birrefringencia a las necesidades de la aplicación. Para los sistemas sensibles a la polarización, especifican una birrefringencia de tensión inferior a 5 nm/cm, mientras que las imágenes estándar pueden aceptar valores de hasta 10 nm/cm. Esta cuidadosa selección garantiza unos resultados óptimos para cada tipo de instrumento óptico.
Resumen:
Óptica sensible a la polarización requieren baja birrefringencia.
Imagen estándar puede tolerar valores más altos.
Necesidades de aplicación orientar la selección y el tratamiento del material.
Al comprender cuándo es importante la birrefringencia, los ingenieros pueden elegir el vidrio de cuarzo adecuado para cada reto óptico.
¿Qué normas de calidad validan las prestaciones ópticas de las lentes de disco de cuarzo?
Las normas de calidad desempeñan un papel fundamental para garantizar que las lentes de disco de cuarzo satisfagan las exigencias de los instrumentos ópticos modernos. Los fabricantes utilizan una combinación de normas internacionales y regionales para validar todos los aspectos del rendimiento de las lentes. Estas normas ayudan a garantizar que cada lente ofrezca resultados fiables en aplicaciones ópticas avanzadas.
Enfoque de pruebas multiestándar para una validación completa del rendimiento óptico
Los fabricantes se basan en un enfoque multiestándar para validar el rendimiento óptico de las lentes de disco de cuarzo. Utilizan normas internacionales como ISO y ANSI para cubrir todos los parámetros críticos, incluida la homogeneidad del índice de refracción, la transmisión y el umbral de daño láser. Estas pruebas exhaustivas garantizan que cada lente cumpla los estrictos requisitos para su uso en instrumentos ópticos de alta precisión.
Los protocolos de ensayo suelen incluir la norma ISO 11455 para el índice de refracción, la norma ASTM E903 para la transmisión y la norma ISO 21254 para el umbral de daño láser. Estas normas proporcionan directrices claras para los criterios de medición y aceptación. Siguiendo estos protocolos, los fabricantes pueden detectar y corregir cualquier problema de rendimiento antes de que las lentes lleguen al mercado.
Puntos clave:
Múltiples normas garantizar una validación exhaustiva.
ISO y ANSI cubrir las necesidades mundiales y regionales.
Pruebas exhaustivas admite ópticas fiables.
Este enfoque ayuda a los fabricantes a ofrecer lentes con un rendimiento constante en entornos exigentes.
Tipo estándar | Descripción |
|---|---|
Normas ISO | Reconocidas en todo el mundo, estas normas ofrecen un marco completo para los ensayos ópticos, que abarca criterios como la precisión dimensional y la calidad de los materiales. |
Normas ANSI | Importantes en Norteamérica, estas normas garantizan que los componentes ópticos cumplen requisitos regionales específicos, centrados en parámetros de rendimiento y directrices de seguridad. |
Control estadístico de procesos para un rendimiento óptico constante
El control estadístico de procesos (CEP) ayuda a los fabricantes a mantener una calidad constante durante la producción de lentes. Supervisan parámetros clave como el índice de refracción y la transmisión utilizando datos en tiempo real. Este proceso permite detectar rápidamente cualquier desviación de los valores objetivo.
El SPC utiliza gráficos de control e índices de capacidad para seguir las tendencias de rendimiento. Por ejemplo, un valor Cpk igual o superior a 1,33 indica que el proceso produce lentes dentro de los límites especificados. Analizando estos datos, los fabricantes pueden ajustar los procesos para evitar defectos y mantener altos rendimientos.
A continuación se presenta un resumen de la relación causal entre el SPC y la calidad de las lentes:
Método SPC | Parámetro controlado | Efecto causal |
|---|---|---|
Gráficos de control | Índice de refracción | Detecta cambios prematuros y evita lentes fuera de especificación |
Índices de capacidad (Cpk) | Transmisión | Garantiza la estabilidad del proceso y mantiene un alto rendimiento |
Datos en tiempo real | Umbral de daño láser | Permite una respuesta rápida y reduce las tasas de defectos |
SPC garantiza que cada lote de lentes de disco de cuarzo cumple los elevados estándares exigidos para los instrumentos ópticos avanzados.
Requisitos de certificación: Sistemas de metrología óptica trazables a NIST
La certificación con sistemas de metrología trazables al NIST proporciona confianza en la precisión de las mediciones. Los fabricantes utilizan equipos calibrados para verificar las propiedades de las lentes, como el índice de refracción, la transmisión y la birrefringencia. Esta trazabilidad vincula todas las mediciones a las normas nacionales, lo que garantiza unos resultados fiables.
Los laboratorios de terceros suelen realizar estas certificaciones utilizando herramientas avanzadas como interferómetros Mach-Zehnder y espectrofotómetros de calidad láser. Estos laboratorios emiten certificados que confirman el cumplimiento de las normas ISO, ANSI y ASTM. Los clientes pueden revisar estos certificados para comprobar que cada lente cumple las especificaciones exigidas.
Resumen:
Sistemas trazables al NIST garantizar la precisión de las mediciones.
Certificación por terceros confirma el cumplimiento de las normas.
Lentes certificadas ofrecen garantías para aplicaciones ópticas críticas.
La certificación respalda la confianza y fiabilidad en el rendimiento de las lentes de disco de cuarzo.
¿Cómo deben especificar los diseñadores ópticos los requisitos de rendimiento de las lentes de disco de cuarzo?
Los diseñadores ópticos desempeñan un papel crucial a la hora de garantizar que las lentes de disco de cuarzo satisfagan las necesidades de las aplicaciones avanzadas. Deben especificar requisitos de rendimiento claros y mensurables para garantizar resultados coherentes. Unas especificaciones bien definidas ayudan a los fabricantes a suministrar lentes compatibles con ópticas de alta precisión e instrumentos ópticos fiables.
Creación de especificaciones basadas en el rendimiento para la adquisición de discos de lentes
Los diseñadores deben centrarse en especificaciones basadas en el rendimiento que aborden los parámetros más críticos para las lentes de disco de cuarzo. Estos parámetros son la pureza óptica y la transparencia, la estabilidad térmica, la resistencia mecánica y la baja dispersión. Cada factor influye directamente en la capacidad de la lente para transmitir la luz con eficacia, resistir los cambios de temperatura, mantener la forma y minimizar las aberraciones cromáticas.
Los datos de las pruebas realizadas en el sector demuestran que especificar la pureza óptica garantiza una alta transmitancia, vital para obtener imágenes precisas. La estabilidad térmica permite que las lentes funcionen en entornos extremos, mientras que la resistencia mecánica evita la deformación durante el uso. La baja dispersión reduce las franjas de color y mejora la claridad de la imagen. Los diseñadores que incluyen estos requisitos en los documentos de compra ayudan a los fabricantes a seleccionar los mejores materiales y procesos para cada aplicación.
Consejo:
Definir objetivos mensurables para cada parámetro.
Solicitar certificación de las propiedades ópticas y mecánicas.
Incluir el contexto de la aplicación como la gama de longitudes de onda, la temperatura y las necesidades de imagen.
Siguiendo estos pasos, los diseñadores pueden garantizar que cada lente satisfaga las exigencias de la óptica moderna.
En la tabla siguiente se resumen los principales parámetros de rendimiento y su repercusión en la calidad de la lente:
Parámetro | Descripción |
|---|---|
Pureza óptica y transparencia | Garantiza una alta transmitancia y minimiza la absorción de luz, lo que resulta crucial para aplicaciones de imagen precisas. |
Estabilidad térmica | Resiste las fluctuaciones de temperatura, por lo que es adecuado para condiciones extremas. |
Resistencia mecánica | Alta durabilidad y resistencia a la deformación, garantizando la estabilidad dimensional en aplicaciones exigentes. |
Baja dispersión | Atenúa las aberraciones cromáticas, mejorando la claridad y nitidez de la imagen. |
Un proceso de especificación claro conduce a una mejor comunicación con los proveedores y a instrumentos ópticos de mayor rendimiento.
Las lentes de precisión con rendimiento óptico de los discos de cuarzo ofrecen ventajas inigualables para la óptica avanzada. El cristal de cuarzo destaca por su gran pureza óptica, estabilidad térmica y resistencia superior al láser. En la tabla siguiente se destacan las principales ventajas:
Ventaja | Descripción |
|---|---|
Alta pureza óptica | Excelente transmisión en el espectro UV y visible. |
Estabilidad térmica | Expansión térmica extremadamente baja, estable a altas temperaturas. |
Excelente resistencia química | Gran resistencia a la corrosión, lo que garantiza su durabilidad a largo plazo. |
Resistencia superior al láser | Soporta altas densidades de energía, ideal para óptica láser. |
Los ingenieros siempre deben especificar y validar los parámetros clave a la hora de seleccionar lentes de precisión con rendimiento óptico de discos de cuarzo para aplicaciones críticas.
PREGUNTAS FRECUENTES
¿Qué hace que los discos de cuarzo sean ideales para la fabricación de lentes de precisión?
Los discos de cuarzo ofrecen una gran pureza óptica, un índice de refracción estable y una excelente transmisión de UV a IR. Estas propiedades permiten obtener imágenes nítidas y un rendimiento fiable en sistemas ópticos avanzados.
¿Cuál es el rango de transmisión típico de las lentes de disco de cuarzo?
Las lentes de disco de cuarzo transmiten luz desde 185 nm en el UV hasta 3500 nm en el IR. El cuarzo de grado UV alcanza una transmisión superior a 85% a 193 nm, lo que permite aplicaciones en el ultravioleta profundo y el visible.
¿Qué normas validan la calidad óptica de las lentes de disco de cuarzo?
Los fabricantes utilizan la norma ISO 11455 para el índice de refracción, la norma ASTM E903 para la transmisión, la norma ISO 21254 para el daño láser y la norma ASTM C1093 para la birrefringencia. Estas normas garantizan un rendimiento óptico uniforme y de alta calidad.
¿Cuál es el umbral de daño láser de los discos de cuarzo de gran pureza?
Los discos de cuarzo de gran pureza resisten una fluencia láser superior a 20 J/cm² a 355 nm. Este elevado umbral permite un funcionamiento seguro en sistemas láser de alta potencia.
¿Qué deben especificar los diseñadores ópticos cuando encargan lentes de disco de cuarzo?
Los diseñadores deben especificar la homogeneidad del índice de refracción, la transmisión en las longitudes de onda de aplicación, el umbral de daño láser, la birrefringencia de tensión y la estabilidad térmica. La solicitud de datos de certificación y ensayo garantiza que la lente cumple todos los requisitos.
