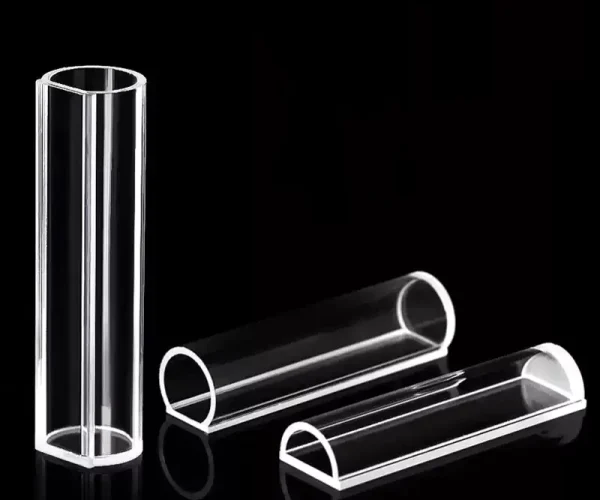

Cubeta de cuarzo reflectante estructurada de fondo semiredondo para análisis de muestras sólidas -TOQUARTZ
Características de la cubeta de cuarzo reflectante de fondo semiredondo
Las cubetas de cuarzo reflectoras TOQUARTZ® de fondo semiredondo están diseñadas para mediciones precisas de reflectancia en aplicaciones analíticas. Estos componentes ópticos especializados ofrecen un rendimiento superior para el análisis de muestras sólidas y en polvo en los espectros UV, visible y NIR.
Propiedades ópticas
El cuarzo fundido de gran pureza (≥99,98% SiO₂, máx. hasta 99,995%) proporciona una transparencia excepcional en la gama de longitudes de onda de 200-2500 nm sin picos de absorción, lo que permite realizar mediciones espectroscópicas precisas.
Estabilidad química y térmica
Altamente resistente a ácidos, bases y soluciones salinas con una excelente estabilidad térmica hasta 1100°C. El bajo coeficiente de dilatación térmica (5,5×10-⁷ /°C) garantiza la estabilidad dimensional durante las fluctuaciones de temperatura.
Diseño de precisión

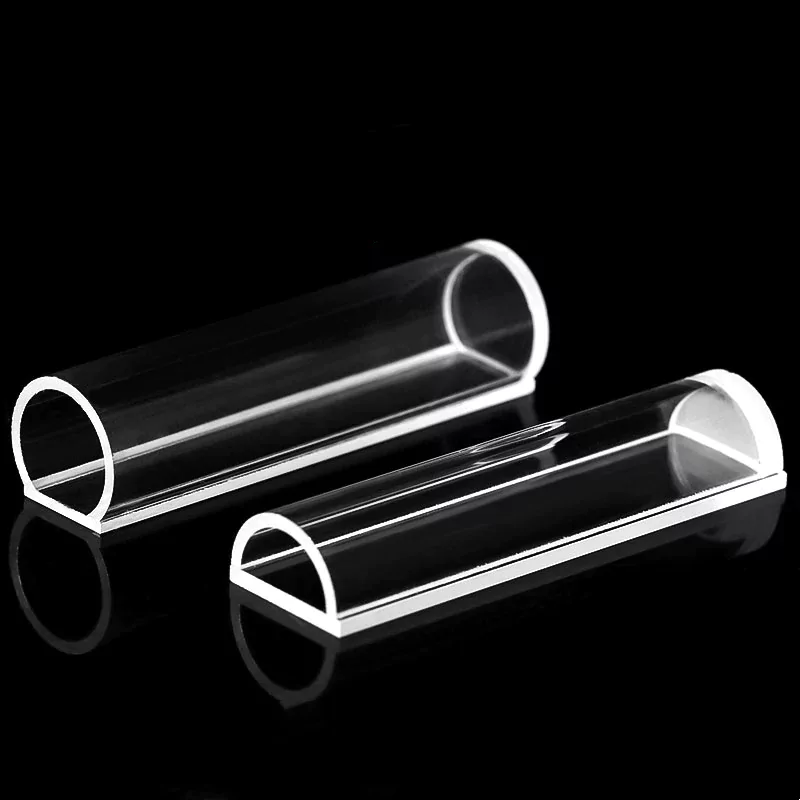

La geometría de fondo semicircular está diseñada específicamente para mediciones de reflectancia de muestras sólidas y en polvo, con caras ópticas pulidas a λ/4 de planitud para un análisis sin distorsiones.
- Transmitancia (>80% a 200 nm)
- Bajo coeficiente de dilatación térmica (5,5×10-⁷ /°C)
- Tolerancias dimensionales ajustadas (±0,1 mm)
Especificaciones técnicas y dimensiones de la cubeta de cuarzo reflectante de fondo semiredondo
Especificaciones técnicas
| Propiedad | Valor |
| 1. 1. Propiedades físicas | |
| Material | SiO2 de gran pureza |
| Densidad | 2,20 g/cm3 |
| Expansión térmica | 5.5×10-7/K |
| Temperatura máxima de funcionamiento | 1100℃ |
| Conductividad térmica | 1,3 W/m-K |
| Módulo de Young | 72 GPa |
| Dureza Knoop | 500-600 kg/mm3 |
| 2. 2. Propiedades químicas | |
| Contenido de SiO₂ | ≥99.98% |
| Resistencia química | Excelente frente a ácidos, bases y sales (excepto HP) |
| Absorción de agua | <0,01% |
| OH Contenido | <20 ppm |
| Impurezas metálicas | <5 ppm |
| 3. Propiedades ópticas | |
| Índice de refracción | 1,458 (a 546 nm) |
| Calidad de la superficie | Ventanas ópticas pulidas, sin arañazos ni burbujas en el recorrido óptico |
| Alcance de la transmisión | 200-2500 nm |
| Índice de refracción | 1,4585 a 589,3 nm |
| Opciones de superficie reflectante | Pulido, esmerilado, con paredes negras, con revestimiento metálico |
| Calidad de la superficie | 60-40 scratch-dig |
| Planitud | λ/4 a 632,8 nm |
| Paralelismo | ≤30 segundos de arco |
Tabla de tallas
| Modelo | Descripción | Longitud de onda | Diámetro exterior | Longitud | Espesor de pared | Material |
| AT-BSM-055-3 | Cubeta de muestras UV de cuarzo reflectante de fondo semiredondo personalizable | 200nm-2500nm | 12 mm | 45 mm | 1 mm | Cristal de cuarzo japonés |
TOQUARTZ® Resolver los retos con un fondo semiredondo
Cubeta de cuarzo reflectante
Cubeta de cuarzo reflectante de fondo semiredondo para aplicaciones de ciencia de materiales
Principales ventajas
-
Error de desplazamiento de la muestra minimizado
La geometría de fondo semicircular reduce el desplazamiento de la muestra 85% durante la carga de polvo. -
Mejora de la coherencia de la señal de reflectancia
La ventana óptica plana garantiza <3% variation across repeated sample scans. -
Mayor compatibilidad con matrices compuestas
Admite materiales heterogéneos con tamaños de partícula de hasta 500μm sin distorsión de la señal.
Solución TOQUARTZ
Un laboratorio de materiales alemán que analizaba compuestos cerámicos informó de una desviación de señal de ±12% utilizando soportes estándar. Tras cambiar a TOQUARTZ® Reflective Quartz Cuvettes, la desviación se redujo a ±2,1% en 30 muestras. La geometría estable y la planitud óptica de la cubeta permitieron lecturas de reflectancia consistentes, mejorando la fiabilidad de los datos y reduciendo el tiempo de retrabajo en 40%.
Cubeta de cuarzo reflectante de fondo semiredondo para análisis de control de calidad farmacéutico
Principales ventajas
-
Reflectancia directa de polvos opacos de medicamentos
Elimina los pasos de disolución, reduciendo el tiempo de preparación en 35% en los flujos de trabajo de control de calidad. -
Reducción del ruido espectral en las exploraciones de la superficie de las tabletas
La interfaz óptica plana reduce la desviación de la línea de base en 22% en el análisis de comprimidos recubiertos. -
Validado para pruebas de consistencia de microlotes
Admite tamaños de lote tan pequeños como 0,5 g con <1% reflectance deviation.
Solución TOQUARTZ
Un laboratorio de control de calidad farmacéutico estadounidense se enfrentaba a retrasos debidos a la mala calidad de la señal en las pruebas de reflectancia de comprimidos recubiertos. Las TOQUARTZ® Reflective Quartz Cuvettes permitieron el análisis directo de la superficie, reduciendo el tiempo de preparación de 18 a 11 minutos por muestra. La estabilidad de la reflectancia mejoró en 21%, y los ciclos de liberación de lotes se acortaron en 2 días, mejorando el rendimiento sin comprometer la precisión.
Cubeta de cuarzo reflectante de fondo semiredondo para análisis de pigmentos y revestimientos
Principales ventajas
-
Precisión colorimétrica para pigmentos de alta opacidad
Logra ΔE < 0,8 en las pruebas CIE Lab para revestimientos de tonos oscuros. -
Reflectancia estable en toda la gama de tamaños de partículas
Mantiene <2% deviation for pigment granules from 50μm to 300μm. -
Optimizado para la reflectancia de revestimientos multicapa
El diseño de ventana plana permite realizar perfiles de reflectancia capa por capa con una resolución de 5μm.
Solución TOQUARTZ
Un fabricante japonés de pigmentos luchaba con valores ΔE incoherentes en el control de calidad de pigmentos rojo oscuro. Tras adoptar las cubetas de cuarzo reflectante TOQUARTZ®, la desviación del color se redujo de ΔE 1,6 a 0,7 en 50 lotes. La planitud óptica y la geometría de la cubeta permitieron una captura precisa de la reflectancia, mejorando la tasa de paso en 18% y reduciendo los ciclos de corrección del color en 30%.
Servicios de personalización para TOQUARTZ® Half-Round Bottom Reflective Quartz Cuvette
Especificaciones dimensionales personalizadas
- Diámetros exteriores personalizados
- Opciones de longitud variable
- Espesor de pared personalizado
- Ángulos de reflexión especializados para aplicaciones específicas
Tratamientos de superficie mejorados
- Pulido óptico mejorado (λ/10 de planitud disponible)
- Revestimientos antirreflectantes para rangos de longitud de onda específicos
- Superficies exteriores esmeriladas para manipulación y alineación
- Textura superficial especializada para aplicaciones únicas
Guía de uso de la cubeta de cuarzo reflectante de fondo semiredondo
Preparación de la muestra
- Garantizar que las muestras de polvo estén finamente molidas para un envasado uniforme
- Llenar la cubeta hasta el nivel adecuado (normalmente 3/4 de su capacidad).
- Envasar muestras de polvo de forma homogénea para obtener resultados reproducibles
- Para muestras sólidas, asegúrese de que haya un contacto adecuado con la ventana óptica
Manipulación y medición
- Manipular sólo por los lados, evitando el contacto con las superficies ópticas
- Colocar la cubeta con la ventana óptica plana orientada hacia el detector
- Asegurar la orientación correcta en los portamuestras del espectrofotómetro
- Utilizar patrones de fondo/referencia adecuados para la calibración.
Limpieza y almacenamiento
- Limpiar con disolventes adecuados (acetona, etanol o detergente suave)
- Aclarar abundantemente con agua desionizada después de la limpieza
- Secar con aire comprimido o gas nitrógeno (evitar frotar)
- Almacenar en un estuche protector, lejos del polvo y de posibles impactos
Buenas prácticas de medición
- Establecer una línea de base coherente utilizando normas de reflectancia adecuadas.
- Mantener técnicas coherentes de preparación de muestras para garantizar la reproducibilidad
- Tener en cuenta los posibles efectos de reflexión especular en función de las propiedades de la muestra.
- Considerar los efectos del tamaño de las partículas de la muestra en las mediciones de reflectancia
- Documentar los parámetros de medición para futuras referencias y reproducibilidad.
¿Necesita la orientación de un experto?
Obtenga asesoramiento personalizado para sus requisitos específicos.
Por qué asociarse con TOQUARTZ
Ventaja directa de fábrica
Como fabricante directo, podemos suprimir los numerosos eslabones intermedios.
Experiencia en ingeniería
El equipo técnico guía a los clientes desde la selección de materiales hasta la optimización del diseño, traduciendo las especificaciones en resultados.
Fabricación flexible
Gestión de pedidos estándar y personalizados mediante la experiencia en lotes pequeños y el rigor en la creación de prototipos para cumplir los plazos urgentes.
Calidad
Garantía
Validación previa al envío en tres pasos:
1. precisión dimensional,
2. pureza del material ,
3. umbrales de rendimiento
Cadena mundial de suministro
Logística global fiable a centros industriales (prioridad DE/US/JP/KR) con hitos rastreables.
Productos recuperados
Como fabricante especializado con capacidad directa de fábrica, TOQUARTZ proporciona soluciones de cuarzo tanto estándar como personalizadas con soporte de ingeniería durante todo el proceso de especificación e implementación.
PREGUNTAS FRECUENTES
P: ¿Para qué se utiliza una cubeta reflectora de cuarzo de fondo semiredondo?
R: fondo semiredondo Las cubetas de cuarzo reflectoras son componentes ópticos especializados diseñados para medir las propiedades de reflectancia de muestras sólidas y en polvo en espectroscopia UV-Vis. A diferencia de las cubetas de transmisión estándar, presentan un diseño de fondo semicircular que permite que la luz se refleje en la muestra y sea detectada por el espectrofotómetro. Son especialmente valiosas para analizar materiales opacos que no pueden medirse con los métodos de transmisión tradicionales.
P: ¿Cómo se utiliza una cubeta reflectora de cuarzo de fondo semiredondo para medir la reflectancia en espectroscopia UV-Vis?
R: Para utilizar una cubeta de cuarzo reflectante para espectroscopia:
1. Prepare su muestra asegurándose de que está uniformemente molida (para polvos)
2. Llenar la cubeta reflectora con la muestra, asegurando un empaquetado consistente.
3. Colocar la cubeta en el espectrofotómetro con la ventana óptica plana orientada hacia el detector.
4. Calibrar el instrumento utilizando patrones de reflectancia adecuados.
5. Realice la medición según su protocolo específico
El diseño exclusivo de la cubeta permite que la luz incidente se refleje en la muestra y sea medida por el detector, proporcionando información espectral sobre las propiedades reflectantes de la muestra.
P: ¿Qué materiales pueden analizarse utilizando cubetas de cuarzo reflectantes de medio fondo redondo?
R: Las cubetas de cuarzo reflectante son versátiles para analizar diversos materiales sólidos y en polvo:
- Polvos y comprimidos farmacéuticos
- Pigmentos, tintes y colorantes
- Materiales cerámicos y de vidrio
- Muestras de suelo y medioambientales
- Polvos y gránulos de polímero
- Componentes de productos cosméticos y de cuidado personal
- Ingredientes y aditivos alimentarios
- Muestras minerales y geológicas
Son especialmente valiosos para cualquier muestra que no pueda analizarse con los métodos de transmisión tradicionales debido a su opacidad o forma física.
P: ¿Cuáles son las ventajas del cuarzo sobre otros materiales para las cubetas reflectoras de medio fondo redondo?
R: El cuarzo ofrece varias ventajas para las cubetas reflectantes:
- Transmisión óptica superior: El cuarzo proporciona una excelente transparencia desde 200 nm (UV) hasta 2500 nm (NIR), a diferencia del vidrio que absorbe en la región UV
- Resistencia química: Muy resistente a la mayoría de ácidos, bases y disolventes
- Estabilidad térmica: Mantiene la integridad dimensional a altas temperaturas (hasta 1100°C)
- Baja dilatación térmica: Cambios dimensionales mínimos con las fluctuaciones de temperatura
- Durabilidad mecánica: Mayor resistencia a arañazos y daños físicos
- Propiedades ópticas coherentes: El cuarzo de gran pureza garantiza una interferencia de fondo mínima
Estas propiedades hacen del cuarzo el material preferido para aplicaciones espectroscópicas de alta precisión.
Póngase en contacto con nuestro equipo de ingeniería para obtener asesoramiento técnico y precios. Le ayudaremos a seleccionar las especificaciones óptimas para los requisitos de su aplicación.
