Quarz-Heizröhren: 90% Direkte Energieumwandlung mit 3-Sekunden-Sofort-Einschaltung

Quarz-Heizrohre verändern die industrielle Beheizung durch ihre schnelle Infrarotleistung und hohe Energieeffizienz.

Diese Röhren wandeln bis zu 90% an elektrischer Energie direkt in nutzbare Infrarotwärme um und erreichen ihre volle Leistung in nur drei Sekunden. Ihre einzigartigen Eigenschaften machen sie ideal für anspruchsvolle Anwendungen, bei denen Geschwindigkeit, Präzision und Effizienz entscheidend sind.

Dieser Leitfaden befasst sich mit den Funktionsprinzipien, den wichtigsten Anwendungen, den Leistungsvorteilen, den technischen Spezifikationen und den Entscheidungsfaktoren für die Auswahl von Quarzheizrohren im Jahr 2025.

Was sind Quarz-Heizrohre und wie erzeugen sie Infrarotwärme?

Quarzheizrohre sind elektrische Heizelemente, die von hochreinem Quarzglas umhüllt sind. Wenn sie mit Strom versorgt werden, sendet der innere Glühfaden Infrarotstrahlung aus, die die Quarzhülle mit minimalem Verlust durchdringt.

Das Quarzmaterial ist für Infrarot-Wellenlängen transparent und ermöglicht eine effiziente Wärmeübertragung auf das Ziel. Diese direkte Umwandlung minimiert die Energieverschwendung und ermöglicht einen schnellen Temperaturanstieg.

Die von Quarzrohren erzeugte Infrarotwärme wird von den meisten Materialien schnell absorbiert, was diese Strahler für industrielle, labortechnische und kommerzielle Prozesse sehr effektiv macht.

Wichtige industrielle Anwendungen von Quarzglas-Heizrohren

Quarz-Heizrohre werden in einer Vielzahl von Branchen eingesetzt, in denen eine präzise, effiziente und schnelle Erwärmung erforderlich ist.

Ihre Vielseitigkeit und Leistung machen sie zur bevorzugten Wahl für die Lebensmittelverarbeitung, Kunststoffe, Beschichtungen, Elektronik und vieles mehr.

Lebensmittelverarbeitung und gewerbliche Küchenausstattung

Quarz-Heizrohre liefern sofortige, gleichmäßige Wärme zum Grillen, Backen und Toasten in Großküchen. Ihre schnelle Reaktion verkürzt die Wartezeiten und verbessert die Energieeffizienz.

In lebensmittelverarbeitenden Betrieben werden Quarzheizer zum Trocknen, Sterilisieren und Verpacken verwendet. Die saubere, berührungslose Wärme minimiert das Kontaminationsrisiko.

Die Bediener profitieren von einer präzisen Temperaturregelung und einer einfachen Integration in Fördersysteme. Die Wartung ist aufgrund der robusten Konstruktion und der langen Lebensdauer einfach.

Kunststoffverarbeitung und Tiefziehverfahren

In der Kunststoffherstellung, Quarzrohre liefern kontrollierte Infrarotwärme zum Thermoformen, Schweißen und Biegen. Ihre schnelle Reaktion ermöglicht hohe Produktionsgeschwindigkeiten und gleichbleibende Ergebnisse.

Die Möglichkeit, bestimmte Wellenlängen gezielt einzusetzen, verbessert die Energieabsorption durch Kunststoffmaterialien. Dies verkürzt die Zykluszeiten und senkt den Energieverbrauch.

Die Ingenieure können die Leistungsdichte und die Röhrenkonfiguration an die Anforderungen des jeweiligen Prozesses anpassen. Quarzheizer sind mit automatisierten Linien und kundenspezifischen Werkzeugen kompatibel.

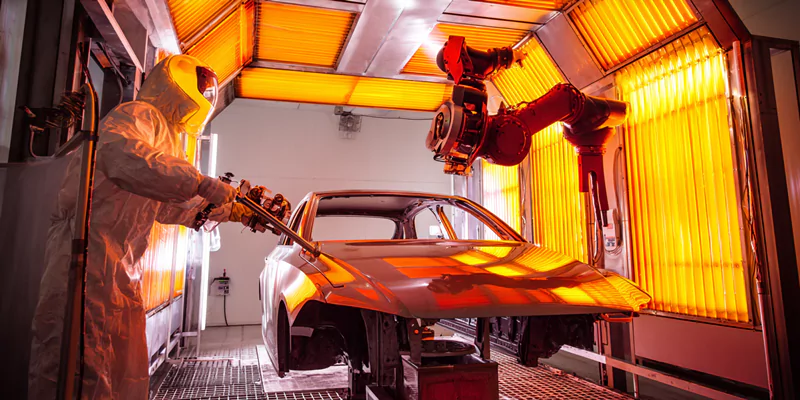

Lackhärtung und Beschichtungsanwendungen

Quarz-Heizrohre werden häufig zum Aushärten von Farben, Klebstoffen und Beschichtungen verwendet. Ihre Instant-On-Fähigkeit beschleunigt die Trocknung und Aushärtung und erhöht den Durchsatz.

Die gleichmäßige Infrarotleistung sorgt für eine gleichmäßige Aushärtung auf komplexen Oberflächen. Dies reduziert Fehler und verbessert die Produktqualität.

Die Hersteller schätzen die Energieeinsparungen und den geringeren Platzbedarf im Vergleich zu Konvektionsöfen. Quarzglasröhren können in Reihen für Großbetriebe montiert werden.

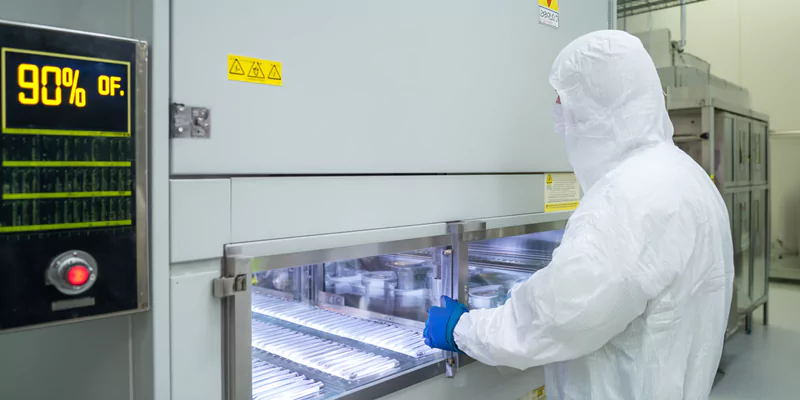

Halbleiter- und Elektronikfertigung

Halbleiterfabriken verwenden Quarzheizrohre in Diffusionsöfen, CVD-Reaktoren und Wafertrocknungsstationen. Die hohe Reinheit und die schnelle Erwärmung verhindern Verunreinigungen und ermöglichen eine präzise Prozesssteuerung.

Elektronik-Montagelinien verlassen sich auf Quarz-Heizungen für Lot-Reflow¹Aushärten von Klebstoffen und Vorwärmen von Bauteilen. Die schnelle Reaktion der Röhren unterstützt die Hochgeschwindigkeits- und Großserienproduktion.

Routinemäßige Wartung und Qualitätskontrollen sorgen für gleichbleibende Leistung und lange Lebensdauer. Quarzröhren sind unerlässlich, um die strengen Standards der modernen Elektronikfertigung zu erfüllen.

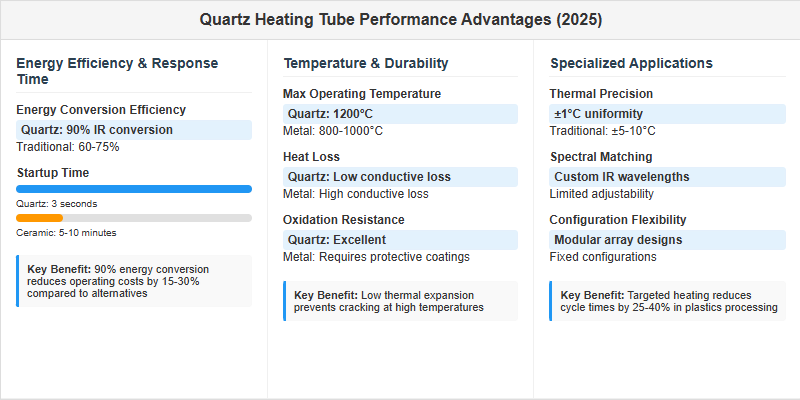

Leistungsvorteile und vergleichende Vorteile von Quarzheizrohren

Quarz-Heizrohre bieten eine einzigartige Kombination aus Energieeffizienz, schneller Reaktion und präziser Wärmeregelung.

Sie übertreffen herkömmliche Heizelemente sowohl hinsichtlich der Betriebsgeschwindigkeit als auch der Gesamtbetriebskosten.

Energieeffizienz und schnelle Reaktionszeit

Quarz-Heizröhren wandeln bis zu 90% der zugeführten Energie direkt in Infrarotwärme um. Diese hohe Effizienz reduziert die Energiekosten und die Umweltbelastung.

Dank der Instant-On-Funktion erreichen die Röhren in nur drei Sekunden ihre volle Leistung. Im Gegensatz dazu benötigen Keramikheizungen 5-10 Minuten, um die Betriebstemperatur zu erreichen.

Diese schnelle Reaktion ermöglicht eine präzise Prozesssteuerung und minimiert die Ausfallzeiten. Ingenieure können Produktionspläne optimieren und Abfall reduzieren.

Betriebstemperaturbereich und Langlebigkeit

Quarzröhren arbeiten zuverlässig bei Temperaturen bis zu 1.200°C². Ihre geringe Wärmeausdehnung und hochreine Konstruktion verhindern Risse und Verformungen.

Im Vergleich zu Heizelementen aus Metall haben Quarzrohre einen geringeren Wärmeverlust und eine gleichbleibende Leistung über die Zeit. Außerdem sind sie weniger anfällig für Oxidation und Korrosion.

Die Langlebigkeit wird durch die robuste Quarzhülle weiter erhöht, die das Filament schützt und die Lebensdauer verlängert. Dies reduziert die Wartungshäufigkeit und die Austauschkosten.

Thermischer Wirkungsgrad in Spezialanwendungen

In speziellen Anwendungen, wie der Halbleiterverarbeitung oder der Herstellung medizinischer Geräte, liefern Quarzrohre gezielte, gleichmäßige Wärme. Ihre spektrale Leistung kann an die Absorptionseigenschaften bestimmter Materialien angepasst werden.

Diese selektive Erwärmung verbessert die Prozesseffizienz und die Produktqualität. Bei der Kunststoffverarbeitung zum Beispiel reduziert die richtige Wellenlänge die Zykluszeiten und den Energieverbrauch.

Ingenieure können Anordnungen von Quarzrohren konfigurieren, um präzise Wärmeprofile zu erzielen. Diese Flexibilität unterstützt Innovationen in der modernen Fertigung.

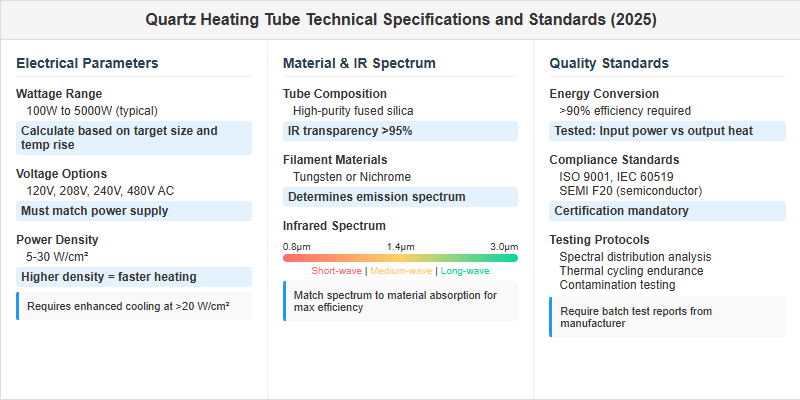

Technische Spezifikationen, die Hochleistungs-Quarz-Heizrohre definieren

Das Verständnis der technischen Spezifikationen ist entscheidend für die Auswahl der richtigen Quarz-Heizrohr für Ihre Anwendung.

Zu den wichtigsten Parametern gehören Wattzahl, Spannung, Leistungsdichte, Materialzusammensetzung und Qualitätsstandards.

Wichtige Parameter: Wattleistung, Spannung und Leistungsdichte

Die Wattzahl bestimmt die Gesamtwärmeleistung, während die Spannung zur Stromversorgung passen muss. Die Leistungsdichte (W/cm²) gibt an, wie viel Wärme pro Flächeneinheit abgegeben wird.

Ingenieure sollten die erforderliche Leistung auf der Grundlage der Größe des Zielobjekts und des gewünschten Temperaturanstiegs berechnen. Eine höhere Leistungsdichte ermöglicht eine schnellere Erwärmung, erfordert aber möglicherweise eine bessere Kühlung oder Montage.

Die Wahl der richtigen Parameter gewährleistet einen sicheren Betrieb und optimale Leistung. Beachten Sie stets die Datenblätter und Anwendungsrichtlinien des Herstellers.

Materialzusammensetzung und Infrarot-Emissionsspektrum

Quarz-Heizrohre werden hergestellt aus hochreines Quarzglasdie für Infrarotstrahlung durchlässig ist. Das Material des Glühfadens (in der Regel Wolfram oder Nichrom) bestimmt das Emissionsspektrum.

Kurzwellige Quarzröhren emittieren IR-Strahlung im Bereich von 0,8-1,4 μm und eignen sich für die Oberflächenerwärmung. Mittel- und langwellige Rohre (1,4-3 μm) dringen tiefer in Materialien ein.

Die Abstimmung des Emissionsspektrums auf die Anwendung maximiert die Energieabsorption und die Prozesseffizienz. Die Materialzusammensetzung wirkt sich auch auf die Haltbarkeit und die Temperaturwechselbeständigkeit aus.

Qualitätsstandards für Energieumwandlungssätze

Die Industrienormen verlangen, dass Quarzheizrohre Energieumwandlungsraten von über 90% erreichen. Die Prüfung umfasst die Messung der Eingangsleistung, der Ausgangswärme und der spektralen Verteilung.

Übereinstimmung mit ISO und IEC-Normen³ gewährleistet gleichbleibende Leistung und Sicherheit. Die Hersteller sollten Zertifizierungs- und Chargenprüfberichte vorlegen.

Ingenieure sollten sich vor dem Einbau vergewissern, dass die Rohre diese Normen erfüllen oder übertreffen. Hohe Umwandlungsraten führen zu niedrigeren Betriebskosten und verbesserter Nachhaltigkeit.

Richtlinien für die Auswahl der richtigen Quarz-Heizrohrkonfiguration

Bei der Wahl der optimalen Quarzheizrohrkonfiguration müssen die Anforderungen an Leistung, Größe, Montage und Integration berücksichtigt werden.

Ein systematischer Ansatz gewährleistet die Kompatibilität mit den Prozessanforderungen und maximiert die Rentabilität der Investition.

Berechnungen der Leistungsdichte und Wattzahl für Anwendungsbedürfnisse

Berechnen Sie die erforderliche Wattzahl auf der Grundlage der Masse und der spezifischen Wärme des Zielmaterials. Berücksichtigen Sie den gewünschten Temperaturanstieg und die Prozesszeit.

Die Leistungsdichte sollte auf die Anwendung abgestimmt sein - höhere Werte für eine schnelle Erwärmung, niedrigere für eine sanfte Erwärmung. Verwenden Sie die vom Hersteller zur Verfügung gestellten Rechner oder wenden Sie sich an den technischen Kundendienst, wenn Sie komplexe Konfigurationen benötigen.

Fallbeispiel: Eine industrielle Trocknungsanlage kann eine Gesamtleistung von 30 kW erfordern, die für eine gleichmäßige Abdeckung auf mehrere Rohre verteilt wird. Eine korrekte Berechnung verhindert Unter- oder Überhitzung.

Überlegungen zu Dimensionierung, Montage und Integration

Wählen Sie die Länge und den Durchmesser der Rohre so, dass sie in den verfügbaren Raum passen und eine gleichmäßige Wärmeverteilung gewährleisten. Das Befestigungsmaterial sollte die thermische Ausdehnung berücksichtigen und einen einfachen Austausch ermöglichen.

Die Integration in Prozesssteuerungen ermöglicht eine präzise Temperaturregelung und Sicherheitsverriegelungen. Berücksichtigen Sie Luftstrom, Abschirmung und Zugang für die Wartung.

Die richtige Dimensionierung und Montage verkürzt die Installationszeit und minimiert die betrieblichen Probleme. Ingenieure sollten die Integrationsanforderungen bereits in der Entwurfsphase prüfen.

Entscheidungsfaktoren für die Wahl von Quarzheizrohren gegenüber Alternativen

Ingenieure müssen die Vorteile von Quarzheizrohren gegenüber anderen Technologien wie Keramik-, Metall- oder Halogenheizern abwägen.

Zu den wichtigsten Entscheidungsfaktoren gehören Reaktionszeit, Energieeffizienz, Kosten und Prozesskompatibilität.

Szenarien, in denen sich Quarz auszeichnet: Schnelle Erwärmung und präzise Steuerung

Quarz-Heizrohre sind ideal für Prozesse, die sofortige Wärme und eine präzise Temperaturregelung erfordern. Ihre schnelle Reaktion minimiert die Aufwärmzeit und die Energieverschwendung.

Bei Anwendungen, bei denen eine Kontamination vermieden werden muss, ist die chemische Inertheit von Quarz ein großer Vorteil. Die Rohre eignen sich auch hervorragend für Umgebungen mit häufigen Wechselbelastungen oder variablen Lasten.

Beispiel: In der Elektronikfertigung ermöglichen Quarzrohre ein schnelles Aufschmelzen von Lötmitteln und Aushärten von Klebstoffen, was den Durchsatz und die Produktqualität verbessert.

Kosten-Nutzen-Analyse: Energieeinsparungen und Produktivitätsgewinne

Zwar sind die Anschaffungskosten für Quarz-Heizrohre höher als bei anderen Alternativen, doch ihre überlegene Effizienz und Langlebigkeit senken die Gesamtbetriebskosten.

Die Energieeinsparungen durch die 90%+-Umwandlungsraten können die Stromrechnungen erheblich senken. Ein geringerer Wartungsaufwand und eine längere Lebensdauer erhöhen den ROI zusätzlich.

Produktivitätsgewinne durch schnellere Prozesszyklen und weniger Ausfälle rechtfertigen die Investition. Ingenieure sollten bei ihrer Analyse sowohl direkte als auch indirekte Vorteile berücksichtigen.

Schlussfolgerung

Quarz-Heizrohre bieten unübertroffene Effizienz, Schnelligkeit und Zuverlässigkeit für den modernen Heizbedarf in Industrie und Labor.

Die Auswahl des richtigen Quarzheizrohrs ist eine strategische technische Entscheidung. Nutzen Sie das direkte Angebot von TOQUARTZ, den technischen Support und die schnelle Lieferung, um Ihre Prozessleistung zu maximieren - kontaktieren Sie uns für fachkundige Beratung und kundenspezifische Lösungen.

FAQ (Häufig gestellte Fragen)

Wie hoch ist die typische Energieumwandlungseffizienz von Quarzheizrohren?
Die meisten hochwertigen Quarz-Heizrohre erreichen eine Energieumwandlung von über 90%, was den Abfall minimiert und die Betriebskosten senkt.

Wie kann ich die richtige Leistung und Größe für meine Anwendung bestimmen?
Berechnen Sie die erforderliche Wattzahl und Leistungsdichte auf der Grundlage des Zielmaterials, der Prozesstemperatur und des Heizbereichs. Beachten Sie die Herstellerrichtlinien für die Dimensionierung.

Was sind die Hauptvorteile von Quarzheizrohren gegenüber Keramik- oder Metallheizungen?
Quarzröhren bieten ein schnelleres Ansprechverhalten, eine höhere Effizienz, eine bessere Chemikalienbeständigkeit und eine präzisere Temperaturregelung als die meisten Alternativen.

Sind Quarzheizrohre für den industriellen Dauereinsatz geeignet?
Ja, wenn sie richtig spezifiziert und installiert werden, bieten Quarzheizrohre eine zuverlässige, langfristige Leistung in anspruchsvollen industriellen Umgebungen.
