2025 Technische Analyse der Quarzröhre: Schlüsselanwendungen von der Halbleiterherstellung bis zu optischen Systemen

Ingenieure und technische Einkäufer stehen im Jahr 2025 vor neuen Herausforderungen bei der Auswahl von Quarzrohren für moderne Anwendungen.

Quarzröhren sind für Hochtemperatur-, Reinheits- und optisch kritische Prozesse in der modernen Industrie unerlässlich. Ihre einzigartigen Eigenschaften ermöglichen eine zuverlässige Leistung in Halbleiter-, Labor-, Ofen- und optoelektronischen Systemen.

Dieser Leitfaden bietet eine 2025 aktualisierte, ingenieurorientierte Analyse der Verwendungsmöglichkeiten von Quarzrohren, Leistungsparameter, Materialvergleiche und Spezifikationsrahmen für professionelle Entscheidungen.

Was macht Quarzröhren und ihre kritischen Eigenschaften aus?

Quarzrohre sind zylindrische Bauteile aus Quarzglas oder hochreinem Quarzglas. Sie sind so konzipiert, dass sie extremen Temperaturen, aggressiven Chemikalien und hohen optischen Anforderungen standhalten.

Zu ihren wichtigsten Eigenschaften gehören eine hohe thermische Stabilität bis zu 1200°C, chemische Inertheit und ein breites Spektrum an optischer Transmission. Diese Eigenschaften machen Quarzrohre in kritischen Umgebungen vielen alternativen Materialien überlegen.

Ingenieure schätzen Quarzrohre für ihre geringe Wärmeausdehnung, ihr minimales Kontaminationsrisiko und ihre Fähigkeit, die Maßgenauigkeit unter Belastung beizubehalten. Diese Eigenschaften sind entscheidend für die Prozesssicherheit und die Produktqualität.

1200°C Hochtemperatur-Stabilitätsmechanismen

Quarzrohre behalten ihre strukturelle Integrität bei Temperaturen von bis zu 1200°C. Ihr niedriger Wärmeausdehnungskoeffizient (0,5 × 10-⁶/K) verhindert Risse bei schneller Erwärmung und Abkühlung. Diese Stabilität ist entscheidend für Prozesse mit häufigen Temperaturwechseln.

Die Glasnetzwerkstruktur von Quarzglas widersteht Verformung und Erweichung bei hohen Temperaturen. Dies ermöglicht einen Dauerbetrieb in Öfen und Reaktoren ohne Form- oder Funktionsverlust. Ingenieure sollten stets die maximale Dauerbetriebstemperatur für ihre spezifische Anwendung überprüfen.

Die hohe Temperaturstabilität reduziert Wartungskosten und Ausfallzeiten. Außerdem ermöglicht sie eine präzise Temperaturkontrolle, die für Halbleiter- und Laborprozesse unerlässlich ist.

Chemische Inertheit und Grundsätze der Kontaminationskontrolle

Quarzglasrohre sind sehr widerstandsfähig gegen die meisten Säuren, Basen und Lösungsmittel, mit Ausnahme von Flusssäure. Diese chemische Inertheit verhindert unerwünschte Reaktionen und die Verunreinigung empfindlicher Produkte.

Die ultrahohe Reinheit (≥99,995% SiO₂) gewährleistet, dass Quarzrohre keine Metallionen oder andere Verunreinigungen auslaugen. Dies ist besonders wichtig für Halbleiter-, Pharma- und Analyseanwendungen.

Die Kontaminationskontrolle wird durch glatte Oberflächen und enge Maßtoleranzen weiter unterstützt. Regelmäßige Reinigung und Inspektion tragen zur Aufrechterhaltung der Reinheit und Prozessintegrität bei.

Spektrale UV-IR-Transmissionseigenschaften

Quarzröhren lassen mehr als 90% ultraviolettes und sichtbares Licht durch und behalten eine hohe Transmission bis in den Infrarotbereich. Diese Eigenschaft ist für optische, photonische und analytische Systeme von entscheidender Bedeutung.

Das Fehlen von Autofluoreszenz und die geringe Absorption machen Quarzrohre ideal für die Spektrometrie, UV-Härtung¹und Laserzuführung. Ingenieure können Rohre mit kundenspezifischer Wandstärke und Oberflächenbeschaffenheit spezifizieren, um die optische Leistung zu optimieren.

Die konsistente spektrale Transmission unterstützt genaue Messungen und eine effiziente Energieübertragung. Dies ist ein entscheidender Vorteil gegenüber undurchsichtigen oder farbigen Materialien.

Industrielle Anwendungen: Wo Quarzrohre kritische Prozesse ermöglichen

Quarzglasrohre sind in einer Vielzahl von industriellen Anwendungen unverzichtbar. Ihre Leistung ermöglicht einen zuverlässigen Betrieb in Umgebungen, in denen andere Materialien versagen würden.

Zu den Schlüsselsektoren gehören die Halbleiterherstellung, Hochtemperaturöfen, chemische Reaktoren und vieles mehr.

Halbleiter-CVD- und Ätz-Reaktionskammern

Bei der Herstellung von Halbleitern werden Quarzrohre verwendet in CVD² Reaktoren und Ätzkammern. Ihre Reinheit verhindert die Kontamination von Siliziumwafern und dünnen Schichten.

Die Temperaturwechselbeständigkeit ermöglicht schnelle Temperaturwechsel während der Abscheidungs- und Reinigungsschritte. Die Transparenz der Rohre ermöglicht eine visuelle Überwachung der Prozesse.

Ingenieure verlassen sich auf Quarzrohre, um die Prozesskonsistenz aufrechtzuerhalten und die Geräteausbeute zu maximieren. Für eine optimale Leistung wird eine regelmäßige Inspektion und ein regelmäßiger Austausch empfohlen.

Thermische Feldschutzsysteme für Hochtemperaturöfen

Quarzglasrohre dienen als Schutzauskleidung und Probenhalter in Hochtemperaturöfen. Sie halten wiederholtem Erhitzen und Abkühlen stand, ohne zu brechen oder sich zu verformen.

Ihre geringe Wärmeausdehnung gewährleistet eine gleichmäßige Wärmeverteilung und minimiert die Belastung der Ofenkomponenten. Dies ist wichtig für Glüh-, Sinter- und Kalzinierungsprozesse.

Die Verwendung von Quarzrohren verlängert die Lebensdauer des Ofens und reduziert die Wartungskosten. Eine ordnungsgemäße Installation und Handhabung ist wichtig, um versehentliche Schäden zu vermeiden.

Korrosionsbeständige Auskleidungen für chemische Reaktoren

Quarzglasrohre werden als korrosionsbeständige Auskleidungen in chemischen Reaktoren verwendet. Sie schützen vor aggressiven Säuren, Basen und Lösungsmitteln.

Die Inertheit von Quarz verhindert unerwünschte Nebenreaktionen und Produktkontaminationen. Die Rohre können kundenspezifisch für komplexe Reaktorgeometrien gefertigt werden.

Regelmäßige Reinigung und Inspektion helfen, die chemische Beständigkeit zu erhalten. Ingenieure sollten Rohre mit einer für ihre Prozessbedingungen geeigneten Wandstärke auswählen.

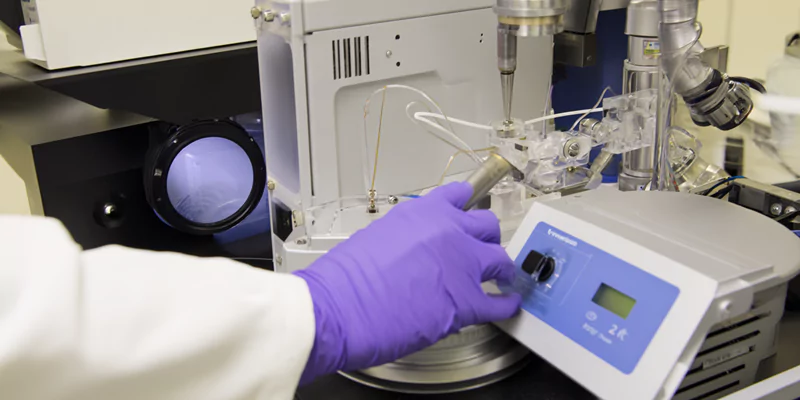

Labor und Forschung: Präzisionsanforderungen für Quarzröhrenanwendungen

Labor- und Forschungsumgebungen verlangen von Quarzrohren ein Höchstmaß an Reinheit, Präzision und Zuverlässigkeit.

Zu den Anwendungsbereichen gehören optische Analyse, Probenlagerung und Wärmemessung.

Komponenten für optische Hohlräume in Spektrometern

Quarzröhren werden verwendet als optische Hohlräume³ in Spektrometern und Analyseinstrumenten. Ihre hohe UV- und sichtbare Transmission gewährleistet genaue Lichtmessungen.

Die geringe Autofluoreszenz und die chemische Stabilität des Materials verhindern Störungen bei empfindlichen Analysen. Die Röhrchen können mit engen Toleranzen für eine präzise Ausrichtung hergestellt werden.

Regelmäßige Reinigung und Kalibrierung sind für die Aufrechterhaltung der Messgenauigkeit unerlässlich. Ingenieure sollten die Oberflächenbeschaffenheit und -reinheit auf der Grundlage der Geräteanforderungen festlegen.

Hochreine Probenaufbewahrungsbehältnisse

Quarzglasröhrchen bieten eine kontaminationsfreie Aufbewahrung für hochreine Proben. Sie sind resistent gegen Säuren, Basen und Lösungsmittel und eignen sich daher für eine Vielzahl von Chemikalien.

Die glatte, nicht poröse Oberfläche verhindert die Adsorption von Spurenelementen. Die Röhrchen können zur sicheren Aufbewahrung versiegelt oder verschlossen werden.

Eine ordnungsgemäße Kennzeichnung und Dokumentation unterstützt die Rückverfolgbarkeit in regulierten Umgebungen. Prüfen Sie stets die Kompatibilität mit den gelagerten Substanzen.

Thermische Analysegeräte Temperaturmessröhren

Quarzröhren werden als Temperaturmesshülsen in Thermoanalysegeräten verwendet. Ihre Stabilität bei hohen Temperaturen gewährleistet genaue Messwerte.

Die Rohre schützen die Sensoren vor direktem Kontakt mit Prozessgasen oder aggressiven Chemikalien. Die Maßgenauigkeit unterstützt die konsistente Platzierung der Sensoren.

Ingenieure sollten Rohre mit geeigneter Länge, Durchmesser und Wandstärke für ihre Instrumente auswählen. Eine regelmäßige Inspektion verhindert Messabweichungen.

Optoelektronische Systeme: Übertragung von Licht von UV bis IR mit Quarzglasröhren

Optoelektronische Systeme sind auf Quarzrohre angewiesen, um eine effiziente Lichtübertragung und den Schutz empfindlicher Komponenten zu gewährleisten.

Die Anwendungen reichen von der UV-Sterilisation über die Herstellung optischer Fasern bis hin zur Infrarotheizung.

Excimer-Lampen-UV-Sterilisationssysteme

Quarzröhren werden als Schutzhüllen in Excimer-Lampe⁴ UV-Entkeimungssysteme. Ihre hohe UV-Transmission ermöglicht eine wirksame Desinfektion.

Die Röhren widerstehen dem Abbau durch längere UV-Einwirkung und wiederholte Reinigungszyklen. Ihre chemische Inertheit verhindert das Auslaugen von Verunreinigungen.

Ingenieure sollten Rohre mit präziser Wandstärke und Oberflächenbeschaffenheit spezifizieren, um eine optimale Lampenleistung zu gewährleisten. Eine regelmäßige Inspektion gewährleistet eine kontinuierliche Wirksamkeit.

Verschmelzung von Vorformen für optische Fasern

Bei der Herstellung von Glasfasern werden Quarzrohre verwendet, um die Vorformen während des Schmelzens und Ziehens aufzunehmen und zu bearbeiten. Ihre Reinheit und Transparenz sind entscheidend für die Minimierung von Signalverlusten.

Die Rohre halten hohen Temperaturen stand und bleiben während des gesamten Prozesses formstabil. Dies unterstützt gleichbleibende Faserdurchmesser und optische Eigenschaften.

Die kundenspezifische Fertigung ermöglicht die Integration in automatisierte Produktionslinien. Ingenieure sollten die Kompatibilität mit Prozessgasen und Beschichtungen überprüfen.

Infrarot-Heizung Schutzrohr Anwendungen

Quarzglasrohre dienen als Schutzabdeckung für Infrarotheizungen in Industrie und Labor. Ihre hohe IR-Transmission gewährleistet eine effiziente Wärmeabgabe.

Die Rohre schützen die Heizelemente vor Verschmutzung und mechanischer Beschädigung. Ihre thermische Stabilität unterstützt eine lange Lebensdauer.

Ingenieure sollten Rohre mit geeigneter Länge, Durchmesser und Montageeigenschaften auswählen. Eine ordnungsgemäße Installation und regelmäßige Reinigung erhalten die Effizienz der Heizung.

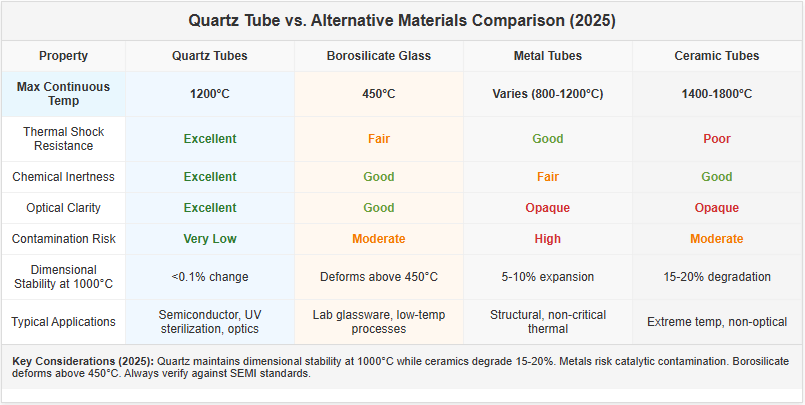

Rahmen für die Materialauswahl: Quarz im Vergleich zu alternativen Materialien für bestimmte Verwendungszwecke

Die Auswahl des richtigen Materials für Hochtemperatur- und Hochreinheitsanwendungen erfordert einen sorgfältigen Vergleich von Quarzrohren mit Alternativen wie Borosilikatglas, Metallen und Keramik.

Ein systematischer Rahmen hilft Ingenieuren, fundierte Entscheidungen auf der Grundlage von Leistung, Risiko und Kosten zu treffen.

Analyse der Temperaturgrenzen von Borosilikatglas

Borosilikatglas⁵ Die Rohre dürfen nur bei Temperaturen unter 450 °C verwendet werden. Oberhalb dieser Temperatur beginnen sie weich zu werden und sich zu verformen.

Ihr höherer Wärmeausdehnungskoeffizient erhöht das Risiko von Rissen bei schneller Erwärmung und Abkühlung. Die chemische Beständigkeit ist gut, aber nicht so hoch wie bei Quarz.

Ingenieure sollten Borosilikatglas in Prozessen vermeiden, die hohe Reinheit, hohe Temperaturen oder schnelle Wechsel erfordern. Quarzglasrohre sind in diesen Fällen die bevorzugte Wahl.

Metallrohr Katalytische Verunreinigung Risikobewertung

Metallrohre, z. B. aus Edelstahl oder Nickellegierungen, können in empfindlichen Prozessen unerwünschte Reaktionen auslösen. Außerdem können sie Spuren von Metallen in Produkte auslaugen.

Metalle bieten zwar eine hohe mechanische Festigkeit, sind aber nicht so chemisch beständig und optisch klar wie Quarz. Korrosion und Oxidation können die Leistung weiter beeinträchtigen.

Für Anwendungen, bei denen die Kontaminationskontrolle von entscheidender Bedeutung ist, bieten Quarzrohre eine sicherere und zuverlässigere Lösung. Beurteilen Sie immer das Risiko katalytischer Effekte, bevor Sie Metallrohre wählen.

Fallstudien zum Versagen von Keramikrohren bei thermischen Schocks

Keramische Rohre, einschließlich Aluminiumoxid und Zirkoniumdioxid, können sehr hohen Temperaturen standhalten. Allerdings sind sie spröder und anfälliger für Temperaturschocks.

Fallstudien zeigen, dass Keramik kann bei schnellen Temperaturschwankungen reißen oder zerbrechen⁶. Ihre Opazität schränkt auch die Verwendung in optischen oder photonischen Systemen ein.

Quarzglasröhren verbinden hohe Temperaturbeständigkeit mit überlegener Temperaturwechselbeständigkeit und optischer Transparenz. Dadurch sind sie für viele fortschrittliche Anwendungen besser geeignet.

Viele Ingenieure gehen davon aus, dass Standard-Hochtemperaturmaterialien Quarzrohre in anspruchsvollen Anwendungen ersetzen können, doch dieser Irrglaube führt zu kostspieligen Prozessausfällen. Aktuelle Industriedaten aus dem Jahr 2025 zeigen, dass Quarzrohre bei 1000°C eine Dimensionsstabilität von 0,1% aufweisen, während bei keramischen Alternativen eine Verschlechterung der Reinheit um 15-20% auftreten kann und Borosilikatglas sich oberhalb von 450°C zu verformen beginnt. Überprüfen Sie stets die Materialleistung anhand Ihrer spezifischen Prozessanforderungen und der aktuellen SEMI-Normen, um Verunreinigungen und Geräteschäden zu vermeiden.

Technische Validierung: Wichtige Spezifikationen für Ingenieure, die Quarzglasröhren verwenden

Die technische Validierung stellt sicher, dass die ausgewählten Quarzrohre alle betrieblichen und gesetzlichen Anforderungen bis 2025 erfüllen.

Die Ingenieure sollten die thermischen, chemischen und maßlichen Parameter anhand der aktuellen Industrienormen überprüfen.

Wärmeausdehnungskoeffizienten und Temperaturschockwerte

Quarzglasrohre haben einen Wärmeausdehnungskoeffizienten von etwa 0,5 × 10-⁶/K. Dieser niedrige Wert minimiert die Belastung während der Heiz- und Kühlzyklen.

Die Temperaturwechselbeständigkeit ist in der Regel für ΔT-Werte über 200 °C ausgelegt, wobei einige Rohre 1000 °C überschreiten. Diese Eigenschaften sind entscheidend für Prozesse mit schnellen Temperaturschwankungen.

Bestätigen Sie die Nennwerte immer mit dem Lieferanten und fordern Sie Testdaten für Ihre spezifische Anwendung an. Eine ordnungsgemäße Validierung verhindert unerwartete Ausfälle.

ASTM E438 Normen zur Prüfung der chemischen Verträglichkeit

ASTM E438 bietet standardisierte Methoden zur Prüfung der chemischen Verträglichkeit von Quarzrohren. Dadurch wird sichergestellt, dass die Rohre während des Gebrauchs nicht abgebaut werden oder Verunreinigungen austreten.

Die Tests decken die Belastung durch Säuren, Basen, Lösungsmittel und Prozessgase ab. Die Ergebnisse helfen Ingenieuren bei der Auswahl des richtigen Rohrs für ihre chemische Umgebung.

Fordern Sie aktuelle Prüfberichte an und überprüfen Sie die Einhaltung von ASTM- und ISO-Normen. Dies unterstützt die Prozesssicherheit und die Einhaltung von Vorschriften.

SEMI F20 Zertifizierungsstandards für die Waferherstellung

SEMI F20 ist die Industrienorm für Quarzkomponenten, die in der Waferherstellung verwendet werden. Sie legt die Anforderungen an Reinheit, Maßtoleranzen und Oberflächengüte fest.

Die Einhaltung der Norm SEMI F20 gewährleistet, dass Quarzrohre keine Verunreinigungen oder Defekte in Halbleiterprozesse einbringen. Die Zertifizierung wird häufig von großen Fabriken verlangt.

Ingenieure sollten SEMI F20-Zertifikate anfordern und die Qualitätssysteme der Lieferanten überprüfen. Dies garantiert eine gleichbleibende Leistung und unterstützt die Rückverfolgbarkeit.

Schlussfolgerung

Quarzglasröhren sind auch im Jahr 2025 der Goldstandard für Hochtemperatur-, Reinheits- und optisch kritische Anwendungen. Eine fundierte Auswahl und strenge Validierung gewährleisten einen sicheren, effizienten und zuverlässigen Betrieb.

Die Wahl des richtigen Quarzrohrs für Ihre Anwendung im Jahr 2025 ist eine strategische technische Entscheidung. Nutzen Sie TOQUARTZs direkte Werksversorgung, technische Unterstützung und schnelle Lieferung, um hervorragende Prozesse zu erzielen - kontaktieren Sie uns für fachkundige Beratung und kundenspezifische Lösungen.

FAQ (Häufig gestellte Fragen)

Wie hoch ist die maximale Dauerbetriebstemperatur für Quarzröhren im Jahr 2025?
Die meisten hochreinen Quarzrohre können kontinuierlich bei 1.050 bis 1.200 °C betrieben werden, wobei sie kurzzeitig bis zu 1.600 °C ausgesetzt werden können.

Wie überprüfe ich die Qualität von Quarzrohren und die Einhaltung der Normen von 2025?
Fordern Sie chargenspezifische Prüfberichte an, einschließlich thermischer, chemischer und dimensionaler Daten. Prüfen Sie auf ASTM- und SEMI-Zertifizierungen.

Welche Faktoren sollte ich bei der Bestellung von maßgeschneiderten Quarzglasrohren im Jahr 2025 berücksichtigen?
Geben Sie alle Abmessungen, Reinheits- und Leistungsanforderungen an. Bestätigen Sie Machbarkeit, Vorlaufzeit und Dokumentation mit Ihrem Lieferanten.

Wie sehen Quarzrohre im Vergleich zu Borosilikat- und Keramikrohren für fortgeschrittene Anwendungen aus?
Quarzglasröhren bieten eine höhere Reinheit, eine bessere Temperaturwechselbeständigkeit und eine bessere optische Klarheit, was sie für anspruchsvolle Prozesse vorteilhaft macht.
