A comparação da transmissão do comprimento de onda do tubo de quartzo ajuda engenheiros e cientistas a selecionar o material mais adequado para aplicações ópticas. Muitos sistemas ópticos exigem alta eficiência de transmissão nos comprimentos de onda ultravioleta, visível e infravermelho.
A sílica fundida apresenta transmitância superior a 90% na faixa de UV (200-400 nm).
O fluoreto de cálcio mantém alta transmitância do UV ao infravermelho médio (250 nm a 7 μm).
As janelas ópticas exigem baixa absorbância e perdas mínimas de dispersão para otimizar a transmissão de luz.
Materiais como a sílica fundida e a safira são escolhidos por sua ampla transmissão de comprimento de onda, o que os torna essenciais para sistemas de laser e espectrômetros.
O entendimento dessas diferenças permite que os usuários combinem as propriedades do material com suas necessidades de desempenho e orçamento.
Principais conclusões
Os tubos de quartzo transmitem mais de 90% de luz UV-C, o que os torna ideais para esterilização, enquanto o vidro de borosilicato bloqueia quase toda a luz UV-C.
Para a cura UV-A, os tubos de quartzo proporcionam uma cura mais rápida e profunda devido às taxas de transmissão mais altas em comparação com os tubos de borossilicato.
Os tubos de quartzo são mais econômicos em longo prazo, apesar dos custos iniciais mais altos, pois melhoram a eficiência e a confiabilidade do sistema.
Em aplicações de infravermelho, os tubos de quartzo oferecem custos mais baixos e maior flexibilidade em comparação com os tubos de safira, que são mais caros.
Ao selecionar os materiais, os engenheiros devem considerar as taxas de transmissão, a resistência química e o custo total de propriedade para tomar decisões informadas.
Como a transmissão UV do tubo de quartzo (170-400 nm) se compara à dos tubos de vidro borossilicato?
A comparação da transmissão do comprimento de onda do tubo de quartzo desempenha um papel crucial na seleção de materiais para esterilização por UV, cura e sistemas analíticos. Os engenheiros e cientistas precisam entender por que tubos de quartzo superam os tubos de vidro de borosilicato na faixa de UV, especialmente para aplicações que dependem de um fornecimento eficiente de luz. Esta seção explica as diferenças de desempenho, custo e durabilidade da transmissão de UV, ajudando os leitores a tomar decisões informadas para seus sistemas ópticos.
Comparação da transmissão do comprimento de onda germicida de 254 nm para tubos de esterilização
Em 254 nm, o comprimento de onda germicida, os tubos de quartzo permitem uma esterilização eficaz, enquanto os tubos de vidro borossilicato não. Os tubos de quartzo transmitem mais de 90% de luz UV-C nesse comprimento de onda, mas o vidro borossilicato bloqueia quase toda a UV-C, tornando-o inadequado para aplicações germicidas. Essa diferença ocorre porque a estrutura química do quartzo permite a passagem dos fótons de UV-C, enquanto o borossilicato os absorve.
Uma tabela lado a lado destaca as taxas de transmissão nos principais comprimentos de onda de UV:
Comprimento de onda [nm] | Transmissão do tubo de quartzo [%] | Transmissão do tubo de borosilicato [%] |
|---|---|---|
185 | 85 | 0 |
254 | 92 | 0 |
365 | 93 | ≥85 |
A comparação da transmissão do comprimento de onda do tubo de quartzo mostra por que somente Os tubos de quartzo fornecem a dose de UV necessária para a esterilizaçãogarantindo uma desinfecção confiável no tratamento de água e em dispositivos médicos.
Desempenho de cura UV-A de 365 nm: Eficiência do Quartzo vs. Borossilicato
Os sistemas de cura UV-A geralmente usam luz de 365 nm, em que tanto os tubos de quartzo quanto os de borossilicato transmitem energia significativa. Os tubos de quartzo atingem mais de 92% de transmissão a 365 nm, enquanto os tubos de borossilicato atingem cerca de 70-75%, resultando em uma cura mais rápida e profunda com o quartzo. Essa diferença de eficiência significa que os fabricantes podem aumentar o rendimento e reduzir os tempos de processo escolhendo tubos de quartzo.
Pontos-chave para a cura por UV-A:
Os tubos de quartzo proporcionam maior transmissão, o que leva a uma maior velocidade de cura.
Os tubos de borosilicato oferecem desempenho moderado, mas podem retardar a produção.
A comparação da transmissão do comprimento de onda do tubo de quartzo demonstra por que o quartzo é preferido para a cura UV-A de alta eficiência.
O vidro de quartzo óptico UV garante resultados consistentes em linhas de cura industriais, apoiando maior produtividade e melhor qualidade do produto.
Compensações de custo e desempenho para a seleção de tubos para aplicações de UV
O custo geralmente influencia a seleção do material, mas os requisitos de desempenho devem orientar a escolha final. Os tubos de quartzo custam mais do que os tubos de vidro borossilicato, mas seu desempenho superior de transmissão de UV justifica o investimento em aplicações críticas. Na faixa de 240 a 300 nm, os tubos de quartzo fundido oferecem alta eficiência e durabilidade, o que os torna o padrão para esterilização e cura por UV.
Fator | Tubo de quartzo | Tubo de borosilicato |
|---|---|---|
Transmissão UV (254 nm) | >90% | 0% |
Custo | Mais alto | Inferior |
Resistência química | Excelente | Bom |
Resistência à temperatura | Até 1200°C | Até 500°C |
A comparação da transmissão do comprimento de onda do tubo de quartzo revela que, apesar dos custos iniciais mais altos, os tubos de quartzo reduzem as despesas de longo prazo ao melhorar a eficiência e a confiabilidade do sistema. O vidro de quartzo óptico UV também resiste a agentes de limpeza agressivos e a altas temperaturas, suportando ambientes industriais exigentes.

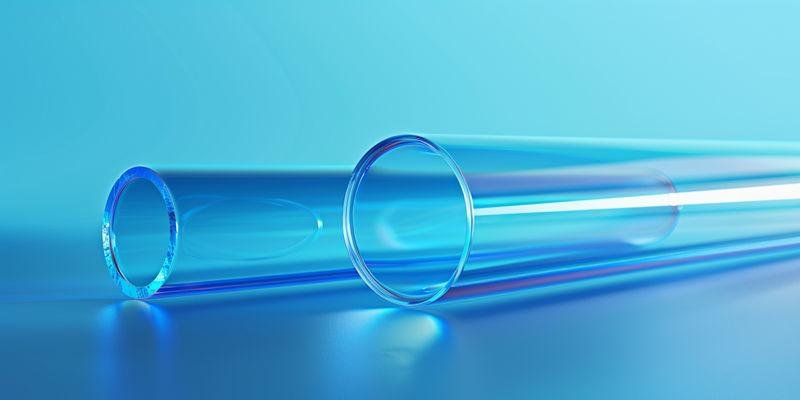

Como a transmissão infravermelha do tubo de quartzo (2.500 a 4.000 nm) se compara à dos tubos de safira?
A transmissão por infravermelho desempenha um papel fundamental em muitas aplicações industriais e científicas. Os tubos de quartzo e safira são utilizados em sistemas que exigem alto desempenho na faixa do infravermelho médio. Entender por que os engenheiros escolhem um material em vez do outro ajuda a otimizar o desempenho e o custo.
Transmissão no infravermelho médio de 2.500 a 4.000 nm: Análise de desempenho equivalente
Tanto os tubos de quartzo quanto os de safira transmitem mais de 85% de luz na faixa de 2.500 a 4.000 nm. A safira amplia um pouco mais a transmissão, mas, nessa faixa, a diferença é mínima. Essa semelhança significa que, para a maioria dos sistemas de aquecimento e geração de imagens no infravermelho médio, qualquer material pode fornecer a energia necessária.
Os tubos de quartzo aparecem com frequência em sistemas de aquecimento por infravermelho e imagens térmicas porque combinam alta transmissão com resistência química robusta. Os tubos de safira, embora também sejam eficazes, custam muito mais e só oferecem uma clara vantagem em comprimentos de onda acima de 4.000 nm. Para aplicações como geração de imagens térmicas ou espectroscopia abaixo de 4.000 nm, os tubos de quartzo oferecem um forte equilíbrio entre desempenho e valor.
Propriedade | Tubo de quartzo (JGS-3) | Tubo de safira |
|---|---|---|
Transmissão (2.730 nm) | 88-92% | 90-93% |
Transmissão (4.000 nm) | 82% | 90% |
Custo | Inferior | 10x maior |
Análise de custo-benefício para a seleção de tubos de aplicação de infravermelho
As diferenças de custo entre os tubos de quartzo e de safira influenciam a seleção do material. Os tubos de quartzo custam muito menos e podem ser moldados ou dobrados, ao passo que os tubos de safira requerem moagem e polimento, o que aumenta os custos de mão de obra. Essa flexibilidade de fabricação faz com que o quartzo seja a escolha preferida para tubos com formatos grandes ou complexos.
Os tubos de safira podem justificar seu preço mais alto somente quando as aplicações exigem transmissão além de 4.000 nm ou requerem extrema dureza. A maioria dos sistemas industriais de aquecimento e espectroscopia de infravermelho não precisa desses recursos, de modo que os tubos de quartzo continuam sendo a solução prática para projetos sensíveis ao custo.
Principais motivos para a preferência pelo quartzo em aplicações de IR:
Maior flexibilidade de fabricação para formas personalizadas
Resistência química e térmica suficiente para a maioria dos usos
Birrefringência cristalina vs. isotropia amorfa em sistemas de infravermelho
A estrutura cristalina da safira causa birrefringência, que pode dividir ou distorcer os feixes de infravermelho. O quartzo, por ser amorfo, transmite a luz infravermelha uniformemente sem efeitos de polarização. Essa isotropia torna os tubos de quartzo ideais para sistemas de infravermelho de precisão em que a qualidade do feixe é importante.
Os engenheiros geralmente selecionam tubos de quartzo para aplicações que exigem transmissão consistente, independentemente da orientação do tubo. Os tubos de safira podem introduzir efeitos ópticos indesejados, a menos que sejam cuidadosamente alinhados, o que aumenta a complexidade do projeto do sistema.
Recurso | Tubo de quartzo | Tubo de safira |
|---|---|---|
Estrutura | Amorfo | Cristalino |
Birrefringência | Nenhum | Presente (Δn ≈ 0,008) |
Uniformidade do feixe | Alta | Dependente de orientação |
Como a transmissão UV profunda do tubo de quartzo (<200 nm) se compara à dos tubos de fluoreto de cálcio e fluoreto de magnésio?
As aplicações de ultravioleta profundo exigem materiais com alta transmissão e estabilidade abaixo de 200 nm. Os engenheiros geralmente comparam tubos de quartzo com tubos de fluoreto de cálcio e fluoreto de magnésio para lasers excimer, espectroscopia VUV e processamento de semicondutores. Entender por que cada material tem um desempenho diferente ajuda os usuários a selecionar o melhor tubo para seu sistema.
Comparação de desempenho do tubo de laser de excímero de 157 nm e 193 nm
Os tubos de quartzo transmitem luz UV profunda até 170 nm, mas sua eficiência cai drasticamente abaixo desse limite. Os tubos de fluoreto de cálcio e fluoreto de magnésio estendem a transmissão para 130 nm e 120 nm, suportando lasers excimer em 157 nm e 193 nm. Esses tubos de fluoreto fornecem transmissão de 85-95% nesses comprimentos de onda, enquanto os tubos de quartzo fornecem apenas 70-78% em 193 nm e menos de 10% em 157 nm.
Os engenheiros escolhem tubos de fluoreto de cálcio ou fluoreto de magnésio para sistemas de excimer laser porque cada ponto percentual de transmissão melhora o rendimento e a produtividade do processo. A maior transmissão dos tubos de fluoreto permite fotolitografia e espectroscopia VUV mais precisas.
Uma tabela de resumo mostra por que os tubos de flúor superam os de quartzo em aplicações de laser UV profundo:
Comprimento de onda (nm) | Transmissão por tubo de quartzo | Transmissão do tubo de CaF2 | Transmissão do tubo de MgF2 |
|---|---|---|---|
157 | <10% | 93% | 96% |
193 | 70-78% | 85-90% | 93-96% |
Gerenciamento da degradação higroscópica em tubos de cristal de fluoreto
Os tubos de fluoreto de cálcio e fluoreto de magnésio absorvem a umidade do ar, o que pode reduzir sua transmissão em 10-30% ao longo do tempo. Os engenheiros devem gerenciar essa degradação higroscópica para manter o desempenho em sistemas UV profundos.
Eles geralmente usam invólucros selados, purgas de nitrogênio ou pacotes de dessecantes para proteger os tubos de flúor da umidade. Essas estratégias ajudam a preservar a transmissão e prolongar a vida útil do tubo em ambientes laboratoriais e industriais.
O gerenciamento adequado da umidade garante uma operação confiável e uma transmissão estável em aplicações de UV profundo.
Pontos-chave para manter o desempenho do tubo de flúor:
Ambientes vedados evitam a absorção de umidade
Dessecantes e purgadores aumentam a vida útil do tubo
A transmissão estável oferece suporte a resultados consistentes do processo
Escala de fabricação e restrições de disponibilidade para tubos UV profundos
Os tubos de quartzo estão disponíveis em uma ampla variedade de tamanhos e comprimentos, dando suporte a sistemas industriais de larga escala. Os tubos de fluoreto de cálcio e fluoreto de magnésio exigem o crescimento de um único cristal, o que limita seu diâmetro e comprimento.
Os fabricantes produzem tubos de flúor em tamanhos menores, normalmente com até 150 mm de diâmetro e 500 mm de comprimento, enquanto os tubos de quartzo podem atingir dimensões muito maiores. Essa diferença afeta a escalabilidade e o custo dos sistemas de UV profundo.
Os engenheiros usam um processo de decisão passo a passo para a seleção de materiais:
Identifique a faixa de comprimento de onda e a transmissão necessárias.
Avalie a temperatura e a exposição a produtos químicos.
Avalie as necessidades mecânicas e as restrições de custo.
Consulte a estrutura de seis parâmetros e a matriz de decisão.
Realize testes de qualificação e análise de custo total antes da escolha final.
O vidro de quartzo óptico de UV distante continua sendo o padrão para aplicações de UV profundo acima de 170 nm, enquanto os tubos de flúor são essenciais para comprimentos de onda abaixo desse limite.
Como a transmissão de banda larga do tubo de quartzo (170-4.000 nm) se compara à dos tubos de PTFE e polímero?
Os engenheiros geralmente comparam a transmissão de banda larga ao escolher entre quartzo fundidoPTFE e outros tubos de polímero. A escolha certa depende da faixa de comprimento de onda, da temperatura e do ambiente químico da aplicação. Entender por que o quartzo fundido supera os polímeros em muitos sistemas ópticos ajuda os usuários a tomar decisões informadas.
Transmissão UV-A (300-400 nm) Compensações de custo e desempenho para tubos de polímero
O quartzo fundido mantém alta transmitância na faixa de UV-A, enquanto os tubos de polímero apresentam menor eficiência. O quartzo fundido atinge mais de 90% de transmitância a 185 nm e, normalmente, cerca de 85% a 254 nm, mas a maioria dos tubos de polímero atinge apenas 40-75% na faixa de 300-400 nm. Essa diferença significa que o quartzo fundido permite uma cura UV mais rápida e uma esterilização mais eficaz, enquanto os tubos de polímero podem retardar a produção ou exigir tempos de exposição mais longos.
Os tubos de polímero custam menos do que os de quartzo fundido, o que os torna atraentes para projetos com orçamento limitado. No entanto, sua menor transmissão de UV pode levar a custos operacionais mais altos devido aos tempos de processo mais longos. O quartzo fundido continua sendo o material preferido para aplicações em que a eficiência máxima de UV é fundamental.
Principais motivos para selecionar o quartzo fundido em aplicações UV-A:
A maior transmitância permite um processamento mais rápido
Suporta padrões rigorosos de esterilização
Reduz os custos operacionais totais ao longo do tempo
Limitações de temperatura e pressão que afetam as aplicações de tubos de polímero
O quartzo fundido resiste a temperaturas e pressões muito mais altas do que o PTFE e outros polímeros. Os tubos de PTFE operam de -270°C a 260°C, enquanto o quartzo fundido tolera até 1200°C, o que o torna adequado para sistemas ópticos de alta temperatura. A 20°C, os tubos de PTFE com 6 mm de diâmetro interno e 1 mm de espessura de parede suportam cerca de 8,8 bar, mas essa classificação cai para 7,6 bar a 50°C, pois os limites de pressão diminuem com o aumento da temperatura.
Os engenheiros precisam ajustar as pressões de trabalho dos tubos de PTFE com base na temperatura, o que aumenta a complexidade do projeto do sistema. O quartzo fundido oferece desempenho estável em uma faixa mais ampla de condições, reduzindo o risco de falhas em ambientes exigentes. Essa confiabilidade explica por que o quartzo fundido é escolhido para aplicações ópticas de alta pressão ou alta temperatura.
Material | Temp. máxima (°C) | Pressão máxima (bar, 20°C) | Pressão a 50°C (bar) |
|---|---|---|---|
Quartzo fundido | 1200 | 50+ | 50+ |
PTFE | 260 | 8.8 | 7.6 |
Vantagens da resistência química em ácido fluorídrico e meios agressivos
O quartzo fundido resiste à maioria dos produtos químicos, mas não tolera o ácido fluorídrico, enquanto o PTFE e alguns polímeros são excelentes em ambientes químicos agressivos. Os tubos de PTFE oferecem excelente resistência a ácidos, bases e solventes, o que os torna ideais para o manuseio de ácido fluorídrico, onde o quartzo fundido se degradaria. Essa compatibilidade química permite que os engenheiros usem tubos de PTFE em reatores especializados e sistemas de fluxo que exigem transmissão de UV e durabilidade química.
O quartzo fundido continua sendo a melhor opção para a maioria das aplicações ópticas e de UV, exceto quando há presença de ácido fluorídrico. A resistência exclusiva do PTFE preenche esse nicho, garantindo a operação segura em processos químicos severos. Os engenheiros selecionam o material que melhor atende às demandas químicas e ópticas de seu sistema.
Propriedade | Quartzo fundido | PTFE/Polímeros |
|---|---|---|
Transmissão de UV | Alta | Moderado |
Resistência a ácidos HF | Ruim | Excelente |
Durabilidade química | Excelente | Excelente |

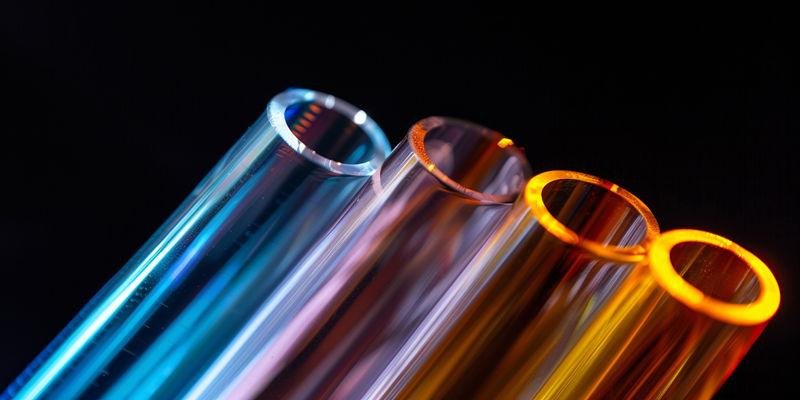

Que estrutura de decisão deve orientar a seleção do tubo de quartzo em relação a materiais alternativos?
Estrutura de seleção de materiais com seis parâmetros para aplicações em tubos
Os engenheiros precisam de um processo claro para escolher o material de tubo correto para sistemas ópticos.
Eles geralmente usam uma estrutura de seis parâmetros que abrange todos os requisitos ópticos e físicos essenciais.
Essa abordagem garante que cada aplicativo receba a melhor combinação de desempenho e confiabilidade.
Os seis parâmetros incluem:
Necessidades de uniformidade óptica
Tolerância de birrefringência
Limites de absorção de luz
Controle de listras, bolhas e estrias
Durabilidade mecânica e química
Ao avaliar cada parâmetro, os engenheiros podem ver por que o vidro de quartzo óptico geralmente se destaca em aplicações exigentes.
Essa estrutura ajuda a explicar por que o vidro de quartzo óptico continua sendo a escolha preferida quando alta transmissão, pureza e estabilidade são essenciais.
Metodologia de pontuação quantitativa Equilíbrio de vários requisitos
Um sistema de pontuação quantitativa ajuda a comparar materiais como vidro de quartzo óptico, safira e polímeros.
Os engenheiros atribuem pontuações a cada parâmetro, como transmissão, resistência térmica e custo, e depois totalizam os resultados para cada candidato.
Esse método revela por que o vidro de quartzo óptico frequentemente atinge a pontuação geral mais alta para aplicações de UV, visível e IV.
Parâmetro | Vidro de quartzo óptico | Safira | Polímero |
|---|---|---|---|
Pontuação da transmissão | 95 | 90 | 60 |
Pontuação de resistência térmica | 98 | 95 | 70 |
Durabilidade química | 90 | 85 | 95 |
Pontuação de custo | 80 | 40 | 100 |
Pontuação total | 363 | 310 | 325 |
Quando os engenheiros usam esse sistema de pontuação, eles podem justificar por que o vidro de quartzo óptico oferece o melhor equilíbrio entre desempenho e valor.
O processo de pontuação apoia decisões objetivas e reduz o risco de incompatibilidades materiais dispendiosas.
Análise do custo total de propriedade, incluindo economia de processos
A análise do custo total de propriedade (TCO) explica por que o vidro de quartzo óptico pode ser a opção mais econômica ao longo do tempo.
Embora o preço inicial do vidro de quartzo óptico seja mais alto, ele resulta em menor tempo de inatividade, menos substituições e taxas de refugo reduzidas na produção.
Os custos de manutenção também diminuem, tornando o vidro de quartzo óptico um investimento inteligente para sistemas de alto volume ou de missão crítica.
Fator | Vidro de quartzo óptico | Materiais alternativos |
|---|---|---|
Custo inicial | Alta | Baixo/Médio |
Tempo de inatividade | Baixa | Mais alto |
Manutenção | Baixa | Mais alto |
Taxa de sucata | Baixa | Mais alto |
TCO em 5 anos | Inferior | Mais alto |
Ao se concentrarem no TCO, os engenheiros entendem por que o vidro de quartzo óptico proporciona economia e confiabilidade a longo prazo.
Essa perspectiva econômica destaca o valor oculto do investimento em vidro de quartzo óptico para aplicações ópticas avançadas.
A seleção do material correto do tubo depende do comprimento de onda, da aplicação e dos requisitos do sistema. Os tubos de quartzo são excelentes na transmissão de UV e IV, enquanto o fluoreto de cálcio e o fluoreto de magnésio atendem às necessidades de UV profundo. O PTFE e os polímeros avançados oferecem resistência química para ambientes agressivos.
A correspondência das propriedades do material com as necessidades do projeto melhora o desempenho e a relação custo-benefício.
Considerar a viabilidade e a disponibilidade da fabricação ajuda a controlar os custos e os prazos de entrega.
Evitar a expansão térmica incompatível evita rachaduras e desalinhamentos.
As novas tecnologias de polímeros agora oferecem melhores propriedades ópticas e térmicas para usos especializados.
Os engenheiros podem usar a estrutura de decisão e os dados para fazer escolhas confiantes e específicas para cada aplicação.
PERGUNTAS FREQUENTES
O que torna as propriedades da sílica fundida ideais para aplicações de UV e IV?
As propriedades da sílica fundida incluem alta pureza e baixa absorção. Essas características permitem que os engenheiros a utilizem em sistemas UV e IR. Sua durabilidade permite o uso prolongado em ambientes exigentes.
Por que os tubos de quartzo oferecem propriedades ópticas superiores em comparação com o vidro borossilicato?
Os tubos de quartzo transmitem mais luz UV e IV do que o vidro borossilicato. Essa vantagem resulta de sua estrutura química. Os engenheiros escolhem tubos de quartzo para sistemas que exigem alta transmissão e confiabilidade.
Qual é a diferença entre o quartzo natural e o quartzo sintético na transmissão óptica?
O quartzo natural contém mais impurezas do que o quartzo sintético. Essas impurezas podem reduzir a eficiência da transmissão. O quartzo sintético oferece um desempenho mais consistente para aplicações ópticas de precisão.
O que é uma transmissão óptica excepcional e por que ela é importante?
Uma transmissão óptica excepcional significa que um material permite a passagem da maior parte da luz com perda mínima. Essa propriedade garante medições precisas e fornecimento eficiente de energia em sistemas ópticos.
Os tubos de fluoreto de cálcio podem substituir os tubos de quartzo em todas as aplicações?
Os tubos de fluoreto de cálcio transmitem comprimentos de onda UV mais profundos do que os tubos de quartzo. No entanto, eles têm limitações de tamanho e umidade. Os engenheiros os utilizam somente quando as aplicações exigem transmissão abaixo de 170 nm.
