A seleção de materiais para engenharia avançada depende de um profundo conhecimento da composição química e de seu impacto no desempenho.
A composição do vidro de quartzo consiste principalmente em dióxido de silício ultrapuro (SiO₂) com pureza >99,95%, com traços de impurezas, incluindo elementos metálicos (Al, Na, K, Fe) e grupos hidroxila (OH) que determinam de forma crítica as propriedades ópticas, térmicas e químicas. O perfil específico da composição - especialmente as concentrações de impureza abaixo de 10 ppm - controla diretamente o desempenho em aplicações de alta precisão, desde a fabricação de semicondutores até a óptica de precisão.
As seções a seguir exploram como os fundamentos da composição e o controle de impurezas sustentam o valor do vidro de quartzo em ambientes exigentes.
Como a seleção da matéria-prima determina a pureza do quartzo para aplicações de precisão?
A seleção da matéria-prima determina a pureza do quartzo por meio de perfis de impureza divergentes, com o quartzo sintético possibilitando uma contaminação ultrabaixa, essencial para aplicações em semicondutores e fotônica, nas quais as limitações do quartzo natural são proibitivas.
Divergência de matérias-primas
O quartzo natural apresenta um alto teor de impurezas metálicas (por exemplo, Al, Fe, metais alcalinos) e hidroxila (OH) devido a restrições geológicas, enquanto o quartzo sintético utiliza precursores de alta pureza (SiCl₄/SiH₄) para atingir linhas de base de impureza ultrabaixa (<1 ppm de metais, OH controlado).
Essa dicotomia fundamental estabelece a base do perfil de impureza.

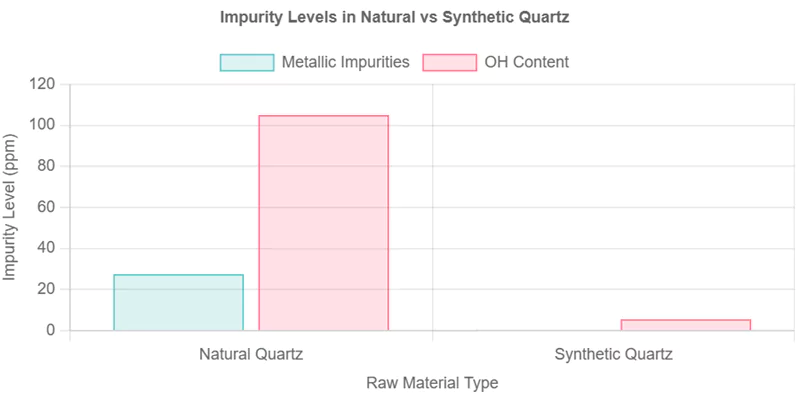

Impacto da matéria-prima na composição do vidro de quartzo:
| Tipo de matéria-prima | Impurezas metálicas (ppm) | Conteúdo de OH (ppm) | Casos de uso típicos |
|---|---|---|---|
| Quartzo natural | 5-50 | 10-200 | Material de laboratório geral, iluminação |
| Quartzo sintético | <1 | <1-10 | Semicondutores, óptica de precisão |
Fabricação e controle de pureza
Produção de quartzo sintético por meio de hidrólise de chama ou Deposição química de vapor (CVD) permite o gerenciamento preciso de impurezas.
Os parâmetros do processo (temperatura, pureza do precursor) suprimem os contaminantes metálicos para níveis abaixo de ppm e regulam o teor de OH (±5 ppm), garantindo a consistência de lote para lote, inatingível com a purificação de quartzo natural.
Impacto do método de fabricação na composição:
| Método | Impurezas metálicas (ppm) | Conteúdo de OH (ppm) | Notas |
|---|---|---|---|
| Fusão elétrica | 1-10 | 10-200 | OH mais alto, metais moderados |
| Fusão de chamas | <1 | <1-10 | OH ultrabaixo, metais baixos |
| DCV | <0.1 | <1 | Altíssima pureza, caro |
Implicações para o desempenho
As impurezas ultrabaixas no quartzo sintético possibilitam diretamente:
- Superioridade óptica: >99,8% Transmissão UV-Vis crítica para máscaras de fotolitografia e EUV ótica.
- Resiliência térmica: Ponto de amolecimento consistente (~1730°C) para cadinhos de semicondutores e componentes de laser de alta potência.
- Minimização de defeitos: Contaminantes metálicos próximos de zero evitam a desvitrificação ou a formação de centros de cor em ópticas de precisão.
Seleção orientada por aplicativos
As impurezas ultrabaixas no quartzo sintético possibilitam diretamente:
- Dominância sintética: Processamento de semicondutores (fotomáscarassistemas EUV), óptica de laser e fotônica exigem garantias de desempenho orientadas por impurezas.
- Aplicabilidade natural: A óptica transparente por infravermelho tolera OH mais alto (por exemplo, ≤250 ppm) se as impurezas metálicas forem controladas; usos sensíveis ao custo aproveitam o quartzo natural quando os limites de pureza permitem.
O que é a composição do vidro de quartzo e por que a pureza química é essencial?
Entender a composição química do vidro de quartzo é fundamental para prever seu comportamento em aplicações críticas.
O vidro de quartzo é composto de uma camada contínua de dióxido de silício (SiO₂), geralmente com pureza superior a 99,95%. A pureza química é essencial porque até mesmo traços de impurezas, como alumínio, ferro, sódio, potássio e grupos hidroxila, podem alterar drasticamente a transmissão óptica, a estabilidade térmica e a resistência química.
O vidro de quartzo de alta pureza é necessário para aplicações em semicondutores, fotônica e laboratório, onde a contaminação ou o desvio de propriedades podem causar falhas no processo ou erros de medição.

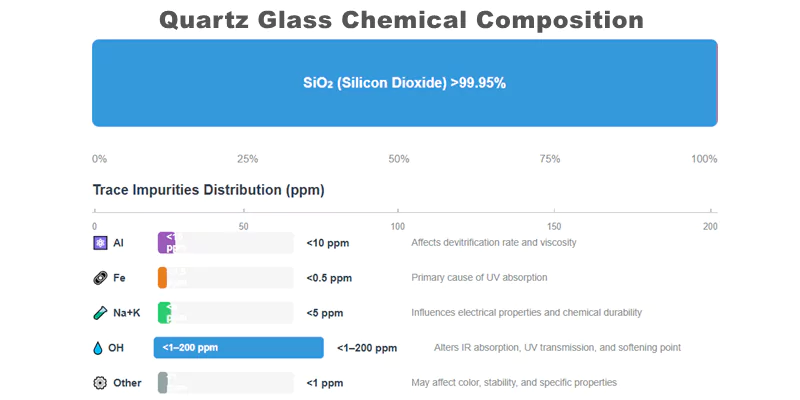

Composição química típica do vidro de quartzo
| Componente | Conteúdo típico (ppm) | Função/Impacto |
|---|---|---|
| SiO₂ | >999,500 | Formador de rede, determina a estrutura |
| Al | <10 | Afeta a desvitrificação e a viscosidade |
| Fe | <0.5 | Impacta a absorção de UV |
| Na + K | <5 | Influencia as propriedades elétricas |
| OH (hidroxila) | <1-200 | Altera as propriedades ópticas/térmicas |
| Outros metais | <1 | Pode afetar a cor e a estabilidade |
Por que as redes de dióxido de silício formam a base de propriedades superiores?
A estrutura atômica do vidro de quartzo é a base de seu desempenho excepcional.
Uma rede tridimensional contínua de SiO₂ forma a espinha dorsal do vidro de quartzoresultando em uma estrutura rígida e amorfa com o mínimo de defeitos. Essa rede proporciona alta estabilidade térmica, baixa expansão térmica e excelente inércia química, tornando o vidro de quartzo adequado para ambientes extremos.
A ausência de limites de grãos e a uniformidade da rede de SiO₂ também contribuem para a alta transmissão óptica e a resistência à desvitrificação.

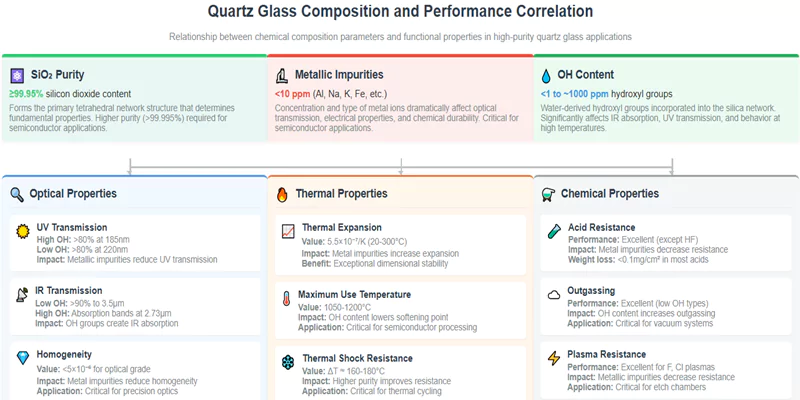

Relação entre estrutura e propriedade das redes de SiO₂
| Recurso estrutural | Propriedade resultante | Benefício do aplicativo |
|---|---|---|
| Si-O-Si contínuo | Alta estabilidade térmica | Suporta >1000°C |
| Estrutura amorfa | Baixa birrefringência | Ótica de precisão |
| Sem limites de grãos | Alta resistência química | Ambientes ácidos/básicos |
| Rede uniforme | Alta transmissão de UV/IR | Espectroscopia, litografia |
Qual é o papel das impurezas residuais na determinação das características do material?
Mesmo em níveis de partes por milhão, as impurezas podem ter efeitos desproporcionais no desempenho do vidro de quartzo.
Traços de impurezas metálicas, como alumínio, ferro, sódio e potássio, podem romper a rede de SiO₂, introduzir centros de cor e catalisar a desvitrificação. Os grupos hidroxila (OH) podem absorver luz infravermelha e reduzir a estabilidade térmica. O controle dessas impurezas é, portanto, fundamental para aplicações de alto valor.
O impacto de cada impureza depende de sua natureza química, da concentração e do ambiente de aplicação pretendido.

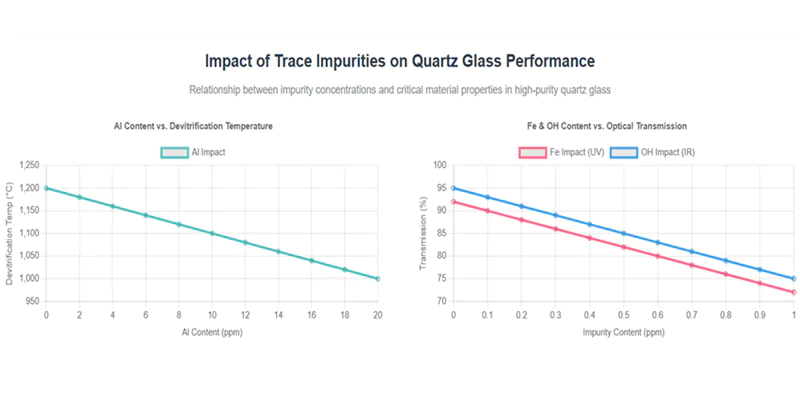

Efeitos de traços de impurezas em vidro de quartzo
| Impureza | Limite típico (ppm) | Efeito principal | Preocupação crítica com o aplicativo |
|---|---|---|---|
| Alumínio (Al) | <10 | Diminui a temperatura de desvitrificação | Tubos de forno, óptica de alta temperatura |
| Ferro (Fe) | <0.5 | Aumenta a absorção de UV | Ótica UV, fotolitografia |
| Sódio (Na) | <2 | Reduz a resistência elétrica | Semicondutor, alta tensão |
| Potássio (K) | <3 | Semelhante ao Na | Igual ao anterior |
| OH | <1-200 | Afeta a absorção de IR e a estabilidade | Óptica IR, processamento em alta temperatura |
Como as impurezas metálicas degradam a estabilidade do vidro de quartzo em aplicações de alta temperatura?
A manutenção do desempenho em temperaturas elevadas exige um controle rigoroso das impurezas metálicas.
As impurezas metálicas, especialmente alumínio e metais alcalinos, podem reduzir a temperatura de desvitrificação do vidro de quartzo, levando à cristalização e à perda de transparência ou integridade mecânica. O ferro e outros metais de transição podem catalisar a formação do centro de cor e aumentar as perdas de absorção.
A seleção do vidro de quartzo para aplicações de alta temperatura deve, portanto, especificar não apenas o teor total de SiO₂, mas também os limites individuais de impureza.

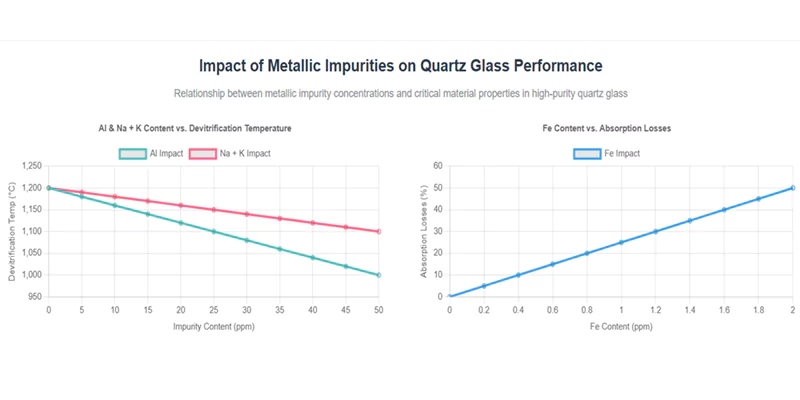

Impacto da impureza metálica nas propriedades de alta temperatura
| Impureza | Limite (ppm) | Efeito a 1200°C | Redução de vida útil (%) |
|---|---|---|---|
| Alumínio (Al) | >20 | Acelera a desvitrificação | 60-80 |
| Ferro (Fe) | >1 | Aumenta a absorção e a cor | 30-50 |
| Na + K | >5 | Diminui a viscosidade, aumenta o fluxo | 20-40 |
Efeitos do alumínio e dos metais alcalinos
O alumínio e os metais alcalinos (Na, K) rompem a rede SiO₂, diminuindo a viscosidade e a temperatura de desvitrificação. Isso leva à cristalização prematura e à falha mecânica em aplicações de fornos e lâmpadas.
Impactos do ferro e dos metais de transição
O ferro e outros metais de transição introduzem bandas de absorção no espectro UV e visível, causando coloração e redução da transmissão óptica. Mesmo em níveis abaixo de ppm, o ferro pode degradar significativamente o desempenho da óptica UV e dos componentes de fotolitografia.
Como os grupos hidroxila afetam a transmissão óptica e a estabilidade térmica do vidro de quartzo?
Os grupos hidroxila (OH) são uma impureza única no vidro de quartzo, afetando as propriedades ópticas e térmicas.
Os grupos OH absorvem luz infravermelha, principalmente em torno de 2.700 a 3.600 nm, e também podem reduzir a temperatura de transição vítrea. O alto teor de OH é prejudicial para aplicações ópticas de infravermelho e de alta temperatura, mas pode ser aceitável para aplicações de UV em que a absorção de infravermelho é menos crítica.
O controle do teor de OH é obtido por meio da seleção de matérias-primas e da otimização do processo de fabricação.

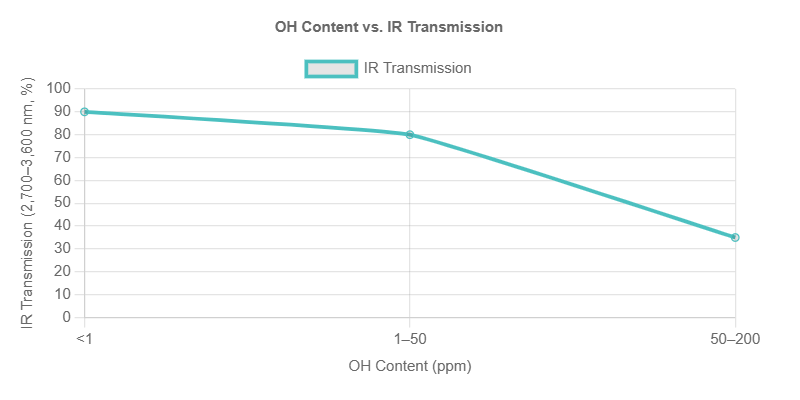

Conteúdo de hidroxila e transmissão óptica
| Conteúdo de OH (ppm) | Transmissão de infravermelho (2.700-3.600 nm, %) | Aplicação adequada |
|---|---|---|
| <1 | >90 | Ótica de infravermelho, forno de alta temperatura |
| 1-50 | 70-90 | Óptica geral, material de laboratório |
| 50-200 | <70 | Ótica UV (se a IR não for crítica) |
Quais recursos de composição possibilitam aplicativos para ambientes extremos?
As aplicações em ambientes extremos, como fábricas de semicondutores, lasers de alta potência e reatores químicos, exigem vidro de quartzo com características de composição personalizadas.
A pureza ultra-alta, o baixo teor de impurezas metálicas e os níveis controlados de OH permitem que o vidro de quartzo resista à desvitrificação, mantenha a clareza óptica e resista a produtos químicos agressivos ou a altas temperaturas.
O perfil de composição correto garante uma vida útil longa e um desempenho consistente em condições exigentes.

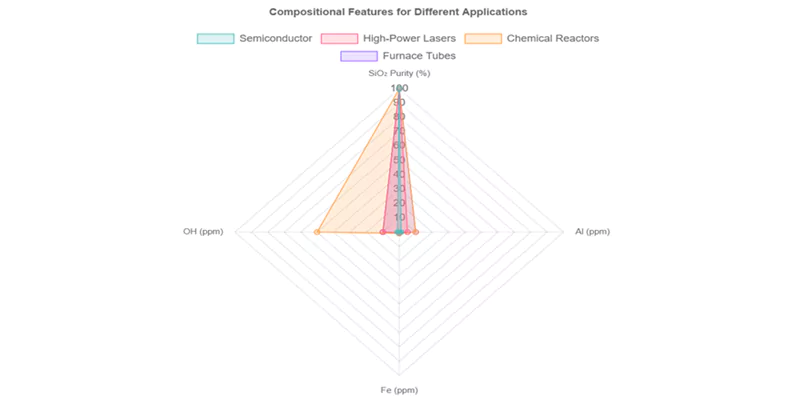

Requisitos de composição para aplicativos extremos
| Aplicativo | SiO₂ Pureza (%) | Al (ppm) | Fe (ppm) | OH (ppm) | Necessidade de desempenho-chave |
|---|---|---|---|---|---|
| Semicondutores | >99.995 | <1 | <0.1 | <1 | Rendimento, controle de contaminação |
| Lasers de alta potência | >99.99 | <5 | <0.5 | <10 | Transmissão UV/IR, durabilidade |
| Reatores químicos | >99.95 | <10 | <1 | <50 | Resistência a ácido/base |
| Tubos do forno | >99.95 | <10 | <0.5 | <10 | Choque térmico, desvitrificação |
Composição de quartzo sintético vs. natural: Qual oferece pureza superior?
O debate entre o quartzo sintético e o natural se concentra na pureza e no desempenho alcançáveis.
O quartzo sintético, produzido a partir de precursores de alta pureza por meio de hidrólise por chama ou CVD, fornece consistentemente níveis mais baixos de impurezas metálicas e OH do que o quartzo natural. Isso o torna a escolha preferida para aplicações de semicondutores, fotônica e outras aplicações de alta precisão.
Quartzo sintético vs. natural: Comparação de composições
| Propriedade | Quartzo sintético | Quartzo natural |
|---|---|---|
| SiO₂ Pureza (%) | >99.995 | 99.90-99.99 |
| Al (ppm) | <1 | 5-50 |
| Fe (ppm) | <0.1 | 0.5-5 |
| OH (ppm) | <1-10 | 10-200 |
| Aplicação típica | Semicondutores, óptica | Iluminação, material de laboratório |
Quais especificações de composição determinam a seleção ideal do material?
A seleção ideal do material é orientada por especificações de composição específicas da aplicação.
Os principais parâmetros incluem pureza de SiO₂, limites individuais de impureza metálica, teor de OH e níveis de inclusão de partículas. Essas especificações devem corresponder aos requisitos de desempenho da aplicação pretendida, e não apenas à porcentagem total de óxido.
A especificação detalhada dos limites de composição evita falhas em campo e maximiza a vida útil dos componentes.
Matriz de especificação de composição
| Aplicativo | SiO₂ (%) | Al (ppm) | Fe (ppm) | OH (ppm) | Inclusão de partículas (pcs/cm³) |
|---|---|---|---|---|---|
| Semicondutores | >99.995 | <1 | <0.1 | <1 | <0.1 |
| Ótica UV | >99.99 | <5 | <0.5 | <10 | <1 |
| Ótica de infravermelho | >99.99 | <5 | <0.5 | <1 | <1 |
| Tubos do forno | >99.95 | <10 | <0.5 | <10 | <5 |
| Processamento químico | >99.95 | <10 | <1 | <50 | <5 |
Como você verifica os padrões de pureza química para aplicações críticas?
A verificação da pureza química é essencial para garantir a conformidade com os requisitos da aplicação.
As práticas recomendadas incluem a solicitação de certificados de análise (COA) do fornecedor, rastreabilidade do lote e testes laboratoriais independentes para impurezas metálicas e conteúdo de OH. Para aplicações de alto valor, os protocolos de inspeção de entrada devem incluir a verificação de propriedades químicas e físicas.
A documentação de todas as etapas de verificação oferece suporte à rastreabilidade e à melhoria contínua da qualidade.
Protocolos de verificação de pureza
| Etapa de verificação | Método/ferramenta | Critérios de aceitação |
|---|---|---|
| Revisão do COA do fornecedor | Inspeção de documentos | Atende aos limites de impureza especificados |
| Rastreabilidade de lotes | Número do lote | Rastreabilidade total da matéria-prima |
| Análise ICP-MS | Testes de laboratório | Al <10ppm, Fe <0,5ppm, Na+K <5ppm |
| FTIR para conteúdo de OH | Espectroscopia | OH < ppm especificado |
| Inspeção de partículas | Microscopia, varredura a laser | Contagem de inclusão < limite especificado |
Quais métodos analíticos confirmam com precisão os requisitos de composição?
A análise precisa da composição é obtida por meio de técnicas analíticas avançadas.
A espectrometria de massa com plasma indutivamente acoplado (ICP-MS) é o padrão ouro para a detecção de impurezas metálicas em níveis abaixo de ppm. A espectroscopia de infravermelho com transformada de Fourier (FTIR) é usada para quantificar o conteúdo de OH. Métodos adicionais incluem fluorescência de raios X (XRF) para análise elementar e dispersão a laser para inclusões de partículas.
A seleção do método analítico adequado garante a conformidade confiável com as especificações de composição.
Métodos analíticos para a composição do vidro de quartzo
| Método | Parâmetro de destino | Limite de detecção | Caso de uso típico |
|---|---|---|---|
| ICP-MS | Impurezas metálicas | <0,01 ppm | Al, Fe, Na, K, traços de metais |
| FTIR | Teor de hidroxila (OH) | <0,1 ppm | Quantificação de OH |
| XRF | Composição elementar | ~1 ppm | Triagem de rotina |
| Dispersão de laser | Inclusões de partículas | <0,1 pcs/cm³ | Contagem de inclusão |
Estrutura de decisão para seleção de vidro de quartzo com base na composição
Uma abordagem sistemática para a seleção da composição garante o desempenho ideal e a redução de riscos.
A lista de verificação a seguir orienta os engenheiros e as equipes de compras sobre os pontos críticos de decisão para a especificação da composição do vidro de quartzo.
Lista de verificação de seleção de composição
| Etapa | Pergunta-chave | Ação recomendada se "Sim" |
|---|---|---|
| 1 | A aplicação é de alta temperatura (>1000°C)? | Especifique Al <10ppm, Fe <0,5ppm, OH <10ppm |
| 2 | A transmissão UV/IR é essencial? | Exigir Fe <0,5ppm, OH <1ppm (IR) |
| 3 | O controle de contaminação é essencial? | Quartzo sintético selecionado, de altíssima pureza |
| 4 | As falhas de campo são caras? | Solicitação de análise ICP-MS/FTIR, rastreamento de lote |
| 5 | É necessária uma geometria personalizada ou uma tolerância rígida? | Envolver os fornecedores com QC avançado |
Conclusão
A composição do vidro de quartzo - especialmente o controle de impurezas - determina diretamente sua adequação a aplicações avançadas e de alto valor.
Navegar pelas complexidades da seleção da composição é um desafio crítico de engenharia. Aproveite nosso fornecimento direto da fábrica, a verificação analítica avançada e o suporte de engenharia - respaldados por mais de 20 anos de experiência - para garantir que seu vidro de quartzo atenda aos mais rigorosos padrões de pureza. Entre em contato conosco para obter consultoria especializada e soluções sob medida.
FAQ (Perguntas mais frequentes)
Qual é a diferença entre o vidro de quartzo SiO₂ 99,9% e 99,995%?
O grau mais alto (99,995%) contém impurezas metálicas e de OH significativamente menores, resultando em melhor desempenho óptico, térmico e químico para aplicações exigentes.
Como posso verificar o teor de impureza metálica em um lote de vidro de quartzo?
Solicite um relatório de análise ICP-MS ao seu fornecedor e confirme se os níveis individuais de impureza (Al, Fe, Na, K) atendem às especificações de sua aplicação.
Quais são os riscos de usar vidro de quartzo natural para semicondutores ou óptica UV?
O quartzo natural normalmente contém mais impurezas metálicas e OH, que podem causar desvitrificação, redução da transmissão e contaminação, levando a falhas de processo em ambientes sensíveis.
Qual método analítico é melhor para confirmar o teor de OH em vidro de quartzo?
A espectroscopia de infravermelho com transformada de Fourier (FTIR) é o método preferido para quantificar com precisão as concentrações de grupos hidroxila em vidro de quartzo.
