Os setores dependem de tubos de quartzo de grande diâmetro para aplicações exigentes na fabricação de semicondutores, energia fotovoltaica, processamento químico e óptica avançada.
O setor de semicondutores lidera, respondendo por mais de 40% do mercado em 2024, com forte demanda de microeletrônica, fabricação de chips e eletrônica automotiva.
As aplicações químicas, ópticas e de energia solar também exigem esses tubos para padrões de alta pureza e segurança.
Propriedade | Descrição |
|---|---|
Resistência a altas temperaturas | Suporta até 1100 °C por períodos prolongados |
Resistência à corrosão | Resiste a produtos químicos agressivos em ambientes industriais |
Boa estabilidade térmica | Mantém a estrutura durante mudanças rápidas de temperatura |
Boa transmissão de luz | Oferece suporte a aplicativos ópticos e baseados em UV |
Bom isolamento elétrico | Oferece segurança em ambientes de alta tensão e alta frequência |
Os tubos de quartzo de grande diâmetro continuam sendo indispensáveis quando a estabilidade térmica, a pureza e a segurança são essenciais para a obtenção de resultados consistentes.
Principais conclusões
Os tubos de quartzo de grande diâmetro são essenciais na fabricação de semicondutores, suportando altas temperaturas e padrões rigorosos de pureza.
A seleção do diâmetro correto do tubo com base no tamanho do wafer aumenta a capacidade do lote e melhora a eficiência da produção.
Os tubos de quartzo de alta pureza com baixo teor de hidroxila evitam a contaminação, garantindo silício de alta qualidade para aplicações fotovoltaicas.
Os engenheiros precisam adequar as dimensões dos tubos e os tipos de materiais a processos industriais específicos para obter desempenho e segurança ideais.
Tubos de quartzo maiores proporcionam melhor estabilidade térmica, reduzindo os custos de energia e aumentando a confiabilidade em ambientes exigentes.
Por que os sistemas de processamento de wafer semicondutor exigem tubos de quartzo de 250 a 600 mm de diâmetro?
A fabricação de semicondutores depende de tubos de quartzo de grande diâmetro para processar wafers de silício em altas temperaturas. Esses tubos dão suporte a aplicações avançadas, como deposição de vapor químicoA qualidade dos tubos é determinada pela difusão, difusão e oxidação. Os engenheiros selecionam os diâmetros dos tubos com base no tamanho do wafer, na capacidade do lote e nos requisitos rigorosos de pureza para garantir a segurança e maximizar o rendimento da produção.
Requisitos de escala do tamanho do wafer para o diâmetro do tubo
O tamanho do wafer determina diretamente o diâmetro mínimo necessário para os tubos de quartzo no processamento de semicondutores. À medida que as dimensões do wafer aumentam de 200 mm para 300 mm, os diâmetros dos tubos devem ser dimensionados de 250 mm a 600 mm para acomodar vários barcos de wafer e manter o fluxo de gás uniforme. Esse dimensionamento garante que cada wafer receba tratamento térmico consistente, o que é essencial para a qualidade do dispositivo.
Os diâmetros maiores dos tubos permitem que os fabricantes processem mais wafers em cada lote, melhorando o rendimento e reduzindo o custo por wafer. Por exemplo, um lote de wafer de 300 mm pode exigir um tubo de 450 a 500 mm, suportando até 150 wafers por ciclo. O maior espaço também ajuda a manter a uniformidade da temperatura dentro de ±3°C, atendendo aos padrões ASTM C1279 para nós de semicondutores avançados.
Pontos principais:
O diâmetro do tubo deve corresponder ao tamanho do wafer para otimizar o processamento.
Tubos maiores permitem maior capacidade de lote e melhor controle de temperatura.
O dimensionamento adequado favorece a uniformidade e o alto rendimento dos dispositivos.
Economia de capacidade de lote para fabricação de alto volume
Os fabricantes escolhem tubos de quartzo de grande diâmetro para aumentar a capacidade dos lotes e reduzir os custos de produção. Um tubo dimensionado para wafers de 300 mm pode processar 2,5 vezes mais wafers por ciclo do que um tubo dimensionado para wafers de 200 mm, reduzindo o custo por waffer de $28-35 para $12-15. Essa vantagem econômica impulsiona a adoção de tubos maiores em instalações de alto volume.
A relação entre o diâmetro do tubo e o tamanho do lote é fundamental para maximizar a eficiência. As instalações que estão fazendo a transição para wafers maiores apresentam um aumento de quatro vezes nos requisitos de diâmetro do tubo, mas o investimento é compensado por meio de maior rendimento e menor consumo de energia. Os engenheiros devem equilibrar o tamanho do tubo com a dinâmica do fluxo de gás para evitar problemas de uniformidade do processo.
Diâmetro do tubo (mm) | Tamanho do wafer (mm) | Capacidade do lote | Custo por wafer ($) |
|---|---|---|---|
300 | 200 | 50-100 | 28-35 |
450-500 | 300 | 75-150 | 12-15 |
Requisitos de pureza e conteúdo de OH específicos do processo

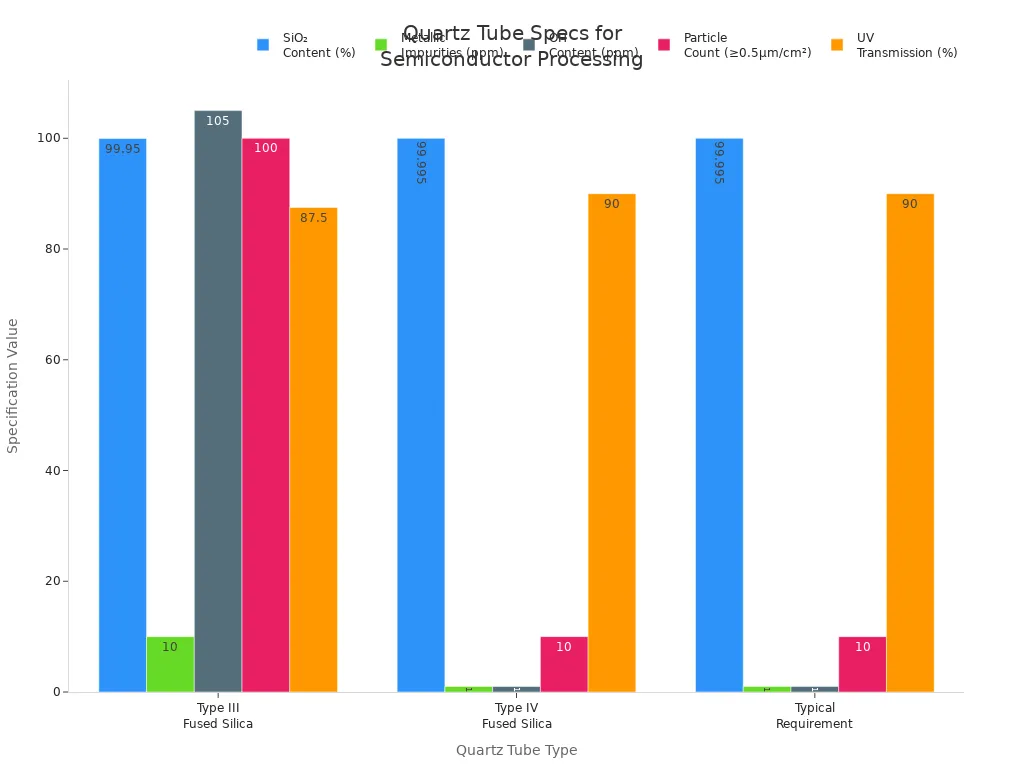

As aplicações de semicondutores exigem tubos de quartzo de grande diâmetro com alta pureza e teor de OH controlado. Os processos avançados requerem tubos com teor de SiO₂ acima de 99,995% e impurezas metálicas abaixo de 1 ppm para evitar contaminação e garantir altos rendimentos de wafer. O baixo teor de OH (<1 ppm) é crucial para nós de dispositivos de menos de 10 nm, minimizando a desvitrificação e prolongando a vida útil do tubo.
Os tubos de quartzo oferecem resistência a altas temperaturas, resistência à corrosão e estabilidade química, o que os torna ideais para ambientes de processamento rigorosos. Sua baixa expansão térmica e seu alto ponto de fusão permitem que eles suportem ciclos de aquecimento rápidos e produtos químicos agressivos sem comprometer a segurança ou o desempenho.
Quais processos de fabricação fotovoltaica dependem das dimensões do tubo de quartzo de 300 a 500 mm?
Usos de fabricação de energia fotovoltaica tubos de quartzo de grande diâmetro para melhorar a eficiência e a qualidade do produto. Esses tubos desempenham um papel fundamental na produção de polissilício e no crescimento do silício monocristalino. Suas propriedades exclusivas suportam aplicações exigentes que requerem resistência a altas temperaturas, pureza e segurança.
Dimensionamento da produtividade do reator Siemens com o diâmetro do tubo
A produção de polissilício depende de tubos de quartzo de grande diâmetro para aumentar a produtividade do reator. Um tubo de 400 mm pode processar até 100 kg de polissilício em um único ciclo, enquanto um tubo de 300 mm processa apenas 60 kg. Essa diferença reduz o consumo de energia por quilograma e aumenta o rendimento geral das instalações que produzem milhares de toneladas por ano.
Os tubos de quartzo oferecem alta transparência, o que permite que os operadores monitorem o processo em tempo real. As paredes espessas proporcionam resistência mecânica, evitando falhas sob pressão e mantendo a segurança. A estabilidade química do quartzo garante resistência à corrosão, aumentando a vida útil em ambientes adversos.
Descrição do problema | Solução fornecida |
|---|---|
Materiais opacos bloqueiam a observação | A alta transparência do quartzo permite o monitoramento em tempo real |
Os tubos comuns falham em altas temperaturas | O quartzo resiste a até 1270 °C e mantém a pureza |
Paredes finas correm o risco de falhar | As paredes espessas aumentam a resistência mecânica e a segurança |
Corrosão em ambientes agressivos | A estabilidade química do quartzo aumenta a vida útil |
Requisitos dimensionais do processo Czochralski para controle de atmosfera
O crescimento do silício monocristalino usa tubos de quartzo de grande diâmetro para criar uma atmosfera controlada ao redor do cadinho. O diâmetro do tubo deve exceder o tamanho do cadinho em 100 a 150 mm para manter um ambiente inerte de argônio. Essa lacuna evita a contaminação por oxigênio, que pode reduzir a eficiência da célula solar abaixo dos padrões do setor.
O quartzo de alta pureza é essencial para essas aplicações. As impurezas metálicas devem permanecer abaixo de 1 ppm, e o quartzo de altíssima pureza requer menos de 0,1 ppm. O baixo teor de hidroxila, normalmente abaixo de 5 ppm, ajuda a evitar a absorção indesejada de energia e suporta a geração ideal de portadores fotogerados.
Pontos principais:
Tubos de quartzo de grande diâmetro mantêm o controle da atmosfera para o crescimento do cristal.
A pureza e o baixo teor de hidroxila protegem a qualidade do silício.
O dimensionamento adequado evita a contaminação e promove a alta eficiência.
Correlação da vida útil com o diâmetro do tubo e o grau do material
A vida útil dos tubos de quartzo de grande diâmetro depende do tamanho do tubo e do grau do material. Os tubos com diâmetros acima de 400 mm e construção com fusão elétrica duram 45% mais do que as alternativas menores ou com fusão por chama. O conteúdo controlado de hidroxila minimiza a desvitrificação, reduzindo a taxa de crescimento das camadas de cristobalita e prolongando os períodos operacionais.
Os tubos de quartzo com resistência a altas temperaturas e resistência à corrosão suportam o uso contínuo na fabricação de energia fotovoltaica. As instalações relatam vidas úteis de 24 a 30 meses para tubos de grande diâmetro, em comparação com 16 a 20 meses para os menores. Essa melhoria reduz os custos de manutenção e aumenta a confiabilidade da produção.
Resumo dos pontos principais:
Os diâmetros maiores dos tubos e o quartzo de alta qualidade prolongam a vida útil.
O conteúdo controlado de hidroxila reduz a degradação do material.
A vida útil mais longa aumenta a confiabilidade e reduz os custos.
Quais sistemas de processamento térmico industrial em larga escala utilizam tubos de quartzo de 200 a 400 mm?
Os fornos industriais usam tubos de quartzo de grande diâmetro para processar vidro, cerâmica e metais em altas temperaturas. Esses tubos oferecem desempenho confiável em ambientes exigentes, onde a estabilidade térmica e a segurança são mais importantes. Os engenheiros selecionam as dimensões dos tubos e os tipos de materiais para otimizar a eficiência e a durabilidade de cada aplicação.
Requisitos de processamento térmico rápido para a eficiência da produção
Os tubos de quartzo de grande diâmetro desempenham um papel fundamental nos sistemas de processamento térmico rápido. Esses tubos suportam mudanças rápidas de temperatura, o que permite que os fabricantes aqueçam os materiais rapidamente e reduzam o tempo de produção. A capacidade de atingir 900-1100°C em menos de 25 minutos melhora o rendimento e reduz os custos de energia.
O quartzo oferece resistência a altas temperaturas e boa estabilidade térmica, o que o torna ideal para ciclos de aquecimento repetidos. Dados de instalações de fornos industriais mostram que os tubos de quartzo podem reduzir as despesas anuais com energia em $8.000-$15.000 por forno em comparação com outros materiais. Os tubos também mantêm a integridade estrutural durante o aquecimento rápido, o que favorece a qualidade consistente do produto.
Pontos principais:
Os tubos de quartzo de grande diâmetro permitem ciclos rápidos de aquecimento e resfriamento.
A resistência a altas temperaturas e a estabilidade térmica aumentam a eficiência.
Os fabricantes se beneficiam de custos de energia mais baixos e desempenho confiável.
Seleção do comprimento e do diâmetro da zona de aquecimento para as dimensões da peça de trabalho
Os engenheiros combinam o diâmetro do tubo e o comprimento da zona de aquecimento com o tamanho da peça de trabalho. Um tubo com diâmetro de 250 a 350 mm e comprimento superior a 2.000 mm pode acomodar itens grandes e garantir a distribuição uniforme da temperatura. Esse projeto permite resultados consistentes no recozimento de vidro e na sinterização de cerâmica.
A espessura da parede dos tubos de quartzo de grande diâmetro varia de 1 mm a 20 mm, dependendo dos requisitos de pressão e temperatura. Os tubos com espessura otimizada proporcionam estabilidade e minimizam o peso, o que ajuda a manter a segurança e o controle do processo. O coeficiente de expansão térmica permanece mínimo, permitindo que os tubos suportem flutuações drásticas de temperatura sem rachaduras.
Especificação | Detalhes |
|---|---|
Diâmetro | 200-400 mm |
Espessura da parede | 1mm~20mm, otimizado para estabilidade |
Estabilidade térmica | Até 1100°C contínuos, 1450°C breves |
Expansão térmica | Mínimo, evita rachaduras |
Requisitos estruturais do processamento da atmosfera de hidrogênio
O processamento em atmosfera de hidrogênio exige tubos com resistência a altas temperaturas e à corrosão. Os tubos de quartzo de grande diâmetro fornecem a proteção necessária para o tratamento de gases resistentes a ácidos em altas temperaturas. Os engenheiros selecionam espessuras de parede de 10 a 12 mm com tolerâncias rígidas para evitar falhas estruturais sob cargas de vácuo e pressão.
O quartzo resiste a ataques químicos e mantém a segurança em ambientes adversos. Os tubos suportam a operação contínua em temperaturas de até 1.200°C, o que é essencial para os processos de tratamento térmico e redução de metais. A boa estabilidade térmica garante que os tubos suportem o uso prolongado sem empenar ou rachar.
Resumo dos pontos principais:
Tubos de quartzo de grande diâmetro protegem contra estresse químico e térmico.
A espessura da parede e o grau do material garantem a segurança e a durabilidade.
Os tubos permitem o processamento confiável de gases resistentes a ácidos em altas temperaturas.
Por que os sistemas de fabricação óptica e de laboratório especificam grandes dimensões de tubos de quartzo?
Os sistemas de fabricação óptica e de laboratório dependem de tubos de quartzo de grande diâmetro para obter precisão, pureza e desempenho. Esses tubos suportam aplicações críticas, como esterilização por UV e crescimento de cristais. Suas propriedades exclusivas garantem resultados sem defeitos e confiabilidade de longo prazo em ambientes exigentes.
Requisitos de diâmetro da lâmpada UV para saída de esterilização
Os engenheiros selecionam tubos de quartzo de grande diâmetro para lâmpadas UV a fim de maximizar o resultado da esterilização. O diâmetro do tubo influencia a forma como a luz UV se dispersa, afetando a intensidade da irradiação na área-alvo. Os tubos maiores permitem maior rendimento no tratamento de água industrial e na esterilização de superfícies, mas também exigem um projeto cuidadoso para manter a desinfecção eficaz.
Estudos mostram que As lâmpadas UV emitem luz a partir de uma fonte pontualque se espalha em todas as direções. Essa dispersão significa que o aumento do diâmetro do tubo pode reduzir a intensidade real da irradiação, o que torna importante equilibrar o tamanho com a eficiência da saída. As instalações geralmente escolhem diâmetros de tubo entre 150 mm e 300 mm para otimizar a cobertura e a intensidade das aplicações de esterilização.
Pontos principais:
Os diâmetros maiores dos tubos aumentam o rendimento da esterilização.
A dispersão da luz requer uma seleção cuidadosa do diâmetro para obter um resultado eficaz.
O tamanho do tubo afeta tanto a cobertura quanto a eficiência em aplicações de lâmpadas UV.
Dimensionamento da câmara de crescimento de cristais para acomodação em cadinho
Tubos de quartzo de grande diâmetro servem como câmaras de crescimento para cristais sintéticos e materiais ópticos. O tubo deve acomodar o tamanho do cadinho, proporcionando espaço suficiente para o controle da atmosfera e a uniformidade da temperatura. Os fabricantes geralmente especificam diâmetros de 200 mm a 350 mm, garantindo que a câmara exceda o cadinho em 100-150 mm para obter os melhores resultados.
A tabela a seguir resume os recursos importantes das câmaras de crescimento de cristais:
Recurso | Descrição |
|---|---|
Pureza | >99,98% |
Precisão dimensional | Precisão excepcional para o crescimento preciso de cristais |
Comprimento | Personalizável de 50 mm a mais de 5 metros |
Extrema resistência a produtos químicos e choque térmico | |
Aplicativos | Ideal para análises laboratoriais, sistemas de fibra óptica e uso em salas limpas |
Os fabricantes obtêm rendimentos mais altos e melhor qualidade de cristal combinando as dimensões do tubo com os requisitos do processo. O tamanho correto da câmara permite ambientes livres de contaminação e controle consistente da temperatura.
Requisitos de material de qualidade óptica para processamento sem defeitos
A fabricação óptica exige tubos de quartzo de grande diâmetro com pureza e transparência excepcionais. Esses tubos devem atender a padrões rigorosos de teor de SiO₂, transmissão de luz e estabilidade térmica. A alta qualidade óptica garante um processamento sem defeitos para análises laboratoriais e equipamentos ópticos avançados.
Os dados mostram que os tubos com teor de SiO₂ acima de 99,99% e transmitância ultra-alta acima de 92% na faixa de UV a IV oferecem resultados superiores. A inércia química e a baixa expansão térmica protegem contra a exposição a ácidos e álcalis, com exceção do ácido fluorídrico. Essas propriedades garantem um desempenho confiável em sistemas de fibra óptica e cromatografia.
Pontos principais:
Alta pureza e transparência permitem um processamento sem defeitos.
Padrões rigorosos de teor de SiO₂ e transmissão de luz garantem a qualidade.
A inércia química e a estabilidade térmica protegem contra condições adversas.
Como os engenheiros devem adequar o diâmetro do tubo aos requisitos específicos das aplicações industriais?
Os engenheiros devem selecionar tubos de quartzo de grande diâmetro com base nas necessidades específicas de cada processo industrial. O diâmetro correto do tubo, a espessura da parede e o grau do material garantem o desempenho ideal, maior segurança e longa vida útil. A combinação cuidadosa desses parâmetros permite uma operação confiável em ambientes com altas temperaturas, pressão e gases corrosivos.
Métodos de cálculo de diâmetro específicos da aplicação
A temperatura do processo, a pressão e a exposição a produtos químicos desempenham um papel fundamental na determinação do diâmetro adequado para os tubos de quartzo. As altas temperaturas podem causar deformação, portanto, os engenheiros devem considerar tanto o ambiente operacional quanto o desempenho do isolamento elétrico necessário. Por exemplo, os fornos de semicondutores que processam wafers a 1100°C precisam de tubos com diâmetros dimensionados de acordo com o tamanho do lote e os requisitos de fluxo de gás.
Os engenheiros usam fórmulas e padrões do setor para calcular o diâmetro mínimo. Eles levam em consideração as dimensões da peça de trabalho, a folga para aquecimento uniforme e a necessidade de propriedades do tubo de isolamento de alta tensão e alta frequência. Os tubos com diâmetros internos que variam de 10 mm a 190 mm permitem soluções personalizadas, suportando uma ampla gama de projetos de fornos e aplicações de combustão de gás resistente a ácidos em alta temperatura.
Pontos principais:
A seleção do diâmetro depende da temperatura do processo, da pressão e da exposição a produtos químicos.
Os cálculos devem incluir o tamanho da peça de trabalho e os requisitos de isolamento.
Os diâmetros personalizados suportam diversas aplicações industriais.
Espessura da parede Diretrizes de projeto estrutural
A espessura da parede afeta diretamente a resistência mecânica e a vida útil dos tubos de quartzo. Paredes mais espessas proporcionam maior integridade estrutural e resistência à pressão, o que é essencial para processos que envolvem alta tensão e alta frequência no desempenho do tubo de isolamento. Paredes mais finas lidam melhor com mudanças rápidas de temperatura, melhorando a resistência a choques térmicos e a transferência de calor.
Os engenheiros equilibram esses fatores selecionando espessuras de parede que atendam às demandas de cada aplicação. Por exemplo, os tubos usados no processamento de atmosfera de hidrogênio geralmente exigem espessura de 10 a 12 mm com tolerâncias rígidas para evitar falhas sob vácuo ou pressão. A escolha da espessura também afeta as propriedades ópticas, pois paredes mais espessas podem reduzir ligeiramente a transmissão de UV.
Aspecto | Impacto da espessura da parede |
|---|---|
Resistência mecânica | Maior integridade e resistência à pressão |
Resistência ao choque térmico | Paredes mais finas suportam melhor as mudanças rápidas |
Propriedades ópticas | Paredes mais espessas podem reduzir a transmissão de UV |
Transferência de calor | Paredes mais finas permitem uma transferência de calor mais rápida |
Seleção de grau de material por faixa de temperatura operacional
A seleção do grau do material garante que os tubos de quartzo funcionem de forma confiável em condições extremas. O quartzo fundido padrão é adequado para uso industrial geral até 1050°C, enquanto os graus de pureza extrema e fundido com baixo teor de OH são excelentes em ambientes corrosivos e de alta temperatura. O quartzo de alta pureza com baixo teor de hidroxila oferece desempenho superior de isolamento elétrico e resiste à desvitrificação.
Os engenheiros avaliam a temperatura de operação, a frequência de ciclos térmicos e a compatibilidade química ao escolher os tipos de materiais. Dados de testes certificados, como o ASTM C1525, orientam as decisões para aplicações que exigem maior segurança e durabilidade. Os graus de alta pureza e baixo teor de hidroxila são compatíveis com a fabricação de semicondutores e com o setor aeroespacial, onde a vida útil e o desempenho são essenciais.
Tabela de resumo: Classes de material para tubos de quartzo
Tipo de nota | Temperatura recomendada (°C) | Ciclo máximo ΔT (°C) | Conteúdo de OH- (ppm) | Foco no aplicativo |
|---|---|---|---|---|
Padrão com fusível | 900-1050 | 700-800 | >100 | Industrial geral |
Baixo teor de OH fundido | 1050-1200 | >1000 | <10 | Alta temperatura/óptico |
Pureza extrema | 1150-1250 | >1200 | <1 | UHV, semicondutor |
Os tubos de quartzo de grande diâmetro desempenham um papel vital na fabricação de semicondutores, processamento térmico, produtos farmacêuticos, ópticos e eletrônicos. Cada aplicação depende do tamanho correto do tubo, da pureza e do grau do material para obter alta qualidade e segurança do produto. A seleção adequada de tubos reduz o desperdício de material, melhora a eficiência do fluxo e diminui os custos de reposição. Quando os engenheiros combinam as especificações dos tubos com as necessidades do processo, eles ajudam as empresas a aumentar a confiabilidade e a manter resultados consistentes em ambientes exigentes.
PERGUNTAS FREQUENTES
Quais setores utilizam tubos de quartzo de grande diâmetro, acima de 200 mm?
Os setores de fabricação de semicondutores, fotovoltaicos, vidro, cerâmica e ópticos utilizam tubos de quartzo de grande diâmetro. Esses setores exigem tubos para processamento em alta temperatura, pureza e eficiência de lotes. Em 2024, as aplicações de semicondutores responderão por mais de 40% da demanda total.
O que determina o diâmetro correto do tubo para uma aplicação?
Os engenheiros selecionam o diâmetro do tubo com base no tamanho da peça de trabalho, na capacidade do lote e na temperatura do processo. Por exemplo, um lote de wafer de 300 mm precisa de um tubo de 450 a 500 mm. O dimensionamento adequado melhora o rendimento e mantém a uniformidade da temperatura em ±3°C.
Quais são os níveis de pureza exigidos pelas aplicações avançadas?
Os processos ópticos e de semicondutores exigem tubos de quartzo com pureza de SiO₂ acima de 99,995%. As impurezas metálicas devem permanecer abaixo de 1 ppm. O baixo teor de hidroxila, geralmente abaixo de 5 ppm, aumenta a vida útil do tubo e evita a contaminação.
Qual é a vida útil típica dos tubos de quartzo de grande diâmetro?
As instalações relatam vidas úteis de 24 a 30 meses para tubos acima de 400 mm de diâmetro. Os tubos de quartzo fundido eletricamente duram 45% mais do que as alternativas fundidas por chama. O conteúdo controlado de hidroxila reduz a desvitrificação, o que permite períodos operacionais mais longos.
Quais são os recursos de segurança oferecidos pelos tubos de quartzo de grande diâmetro?
Os tubos de quartzo oferecem resistência a altas temperaturas, proteção contra corrosão e isolamento elétrico. Espessuras de parede de 10 a 12 mm evitam falhas estruturais sob vácuo ou pressão. Esses recursos garantem uma operação segura em atmosfera de hidrogênio e ambientes de alta tensão.
